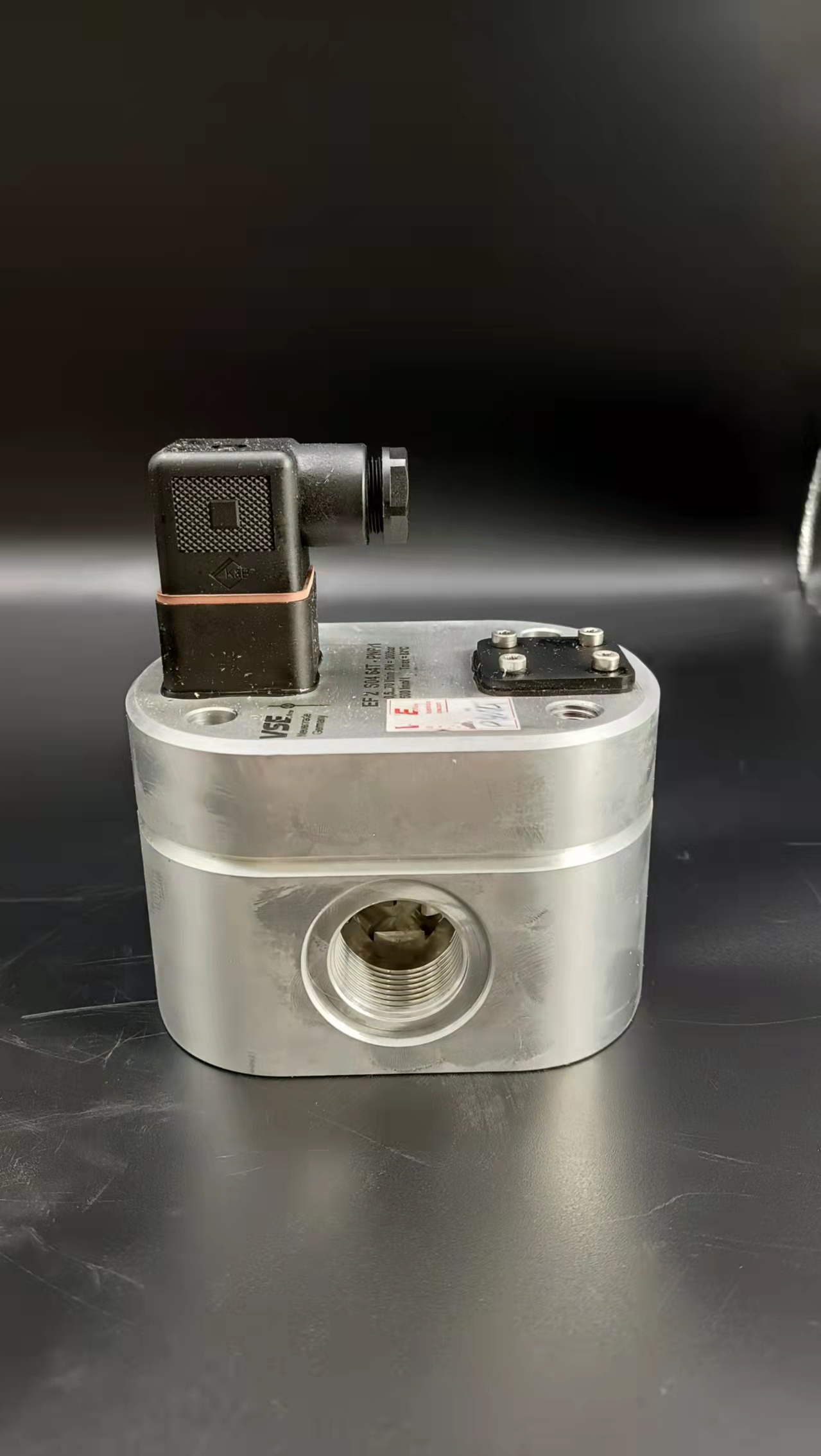

德国VSEVS0.2流量计样册同时我们还经营：1)电磁流量计:电磁流量计工作原理基于电磁感应定律。当具有一定导电率的液体在磁场中移动时，产生电动势。国内外使用这类流量计较多，它具有准确度高量程较大、无水头损失、直管段要求短等优点。但造价随着管径增大而成倍增加。2)插入式涡轮流量计:插入式涡轮流量计是将旋转叶轮的涡轮头与不锈钢杆连接插入管中的装置。当流体流动冲击涡轮叶片转动时，用测量涡轮的转速来反映流体流量。它只能测知管内某点的流速靠仪表系数来推算平均流速。分切向式涡轮头和轴向式涡轮头两种，安装或维护时可以不断水;造价相对较低。3)超声波流量计:超声波流量计近年来在国内外给水行业大口径水管上用得较多。它具有准确度高量程大、无水头损失、安装方便等优点:其造价不因管径增大而增加，适用于较大管径场合。此类仪表从原理到结构都很复杂，故障排除较困难。4)涡街流量计:涡街流量计是利用管内水流遇障碍物(挡体)产生震荡运动的规律制成的震荡现象称卡门涡街。由于没有可动部件和感压孔，所以不宜受水中杂质影响，也不宜磨损或发生障碍，但管中流速不宜太低。5)均速管、文丘利流量计:均速管是一种多孔采集断面流速即能测知平均流速的装置其优点是便于安装水头损失小造价较低;缺点是流速低时，压差较小，准确度低。文丘利流量计是-种比较可靠稳定性好的流量计，但造价较高。一、旋进旋涡流量计表头显示瞬时流量、压力正常,温度显示与工作现场温度不符1.温度示值为“-75C”或超过“100℃”.　　温度传感器损坏.可更换传感器.2.温度示值超过或低于现场实际温度,更换传感器后,仍为该现象.　　温压电路损坏.可更换温压电路.二、旋进漩涡流量计表头无显示1.流量计无24V电源或电池供电.对流量计进行24V供电或更换流量计电池.2.流量计液晶板损坏.更换流量计液晶板.3.流量计主板损坏.更换流量计主板.4.电源接线有误或断线.查找并重新接线.三、旋进旋涡流量计表头温度、瞬时流量有显示,压力与实际工作压力指示不符1.若压力示值为“80”或流量计“压力上限”（上限在流量计选型参考表内可查到）.　　一是外接一新压力传感器,看表头是否显示当地大气压,若显示当地大气压,则原传感器损坏.可更换压力传感器.二是外接一半新压力传感器,若表头显示仍为“80”,则证明流量计主板坏.可更换流量计主板.2.压力示值基本为一定值（现场工作压力变化较大,流量计表头显示压力无变化或变化较小）.　　一是压力传感器取压孔堵塞.可清理取压孔.二是压力传感器线性校准曲线变坏.可更换或重新标定压力传感器.四、旋进旋涡流量计表头显示温度、压力正常,无瞬时流量显示1.流量计选型过大,选型过大会造成流量计无流量显示.一是调低流量计下限截止频率（这样流量计可以使用,但会造成流量计精度降低）.二是更换小规格流量计.2.前置放大器无电流输入.流量计无电源供电,进行流量计24V外部电源或电池供电.3.前置放大器无频率输出.可更换前置放大器.4.主旋进漩涡流量计板损坏.可更换流量计主板.1.一般要求：●供电电缆与电磁流量计信号电缆分开铺设,电缆槽分开,穿线管分开.●电缆进入一次表采用挠性防爆软管或者波纹管进行保护.护线帽和密封接头要拧紧,必要时加防水胶带做二次保护.穿线管检查是否有毛刺,如果穿线管较粗,则采用防火胶泥进行封堵.●电缆在入口处留出U型弯,同时穿线管出线口要低于表头,防止雨水进入表头.●动力电缆如果为单股铜芯则可以不用压线鼻子,但是必须标识零线,火线及接地线及来线位置.●信号电缆一般为多芯软线,必须压线鼻子或者涮锡,同时标识位号及来线位置.在系统侧电缆留有一定余量,屏蔽层在系统侧单侧接地.●无论供电电缆还是信号电缆,在接线前必须进行校线.●现场一次表入水口及出水口双侧接地.接地线采用绿,黄双色线,确保接地牢靠,同时接地极为等电位.2.详细接线说明：　　电磁流量计接线一般有以下几种信号：供电接线,4～20mA信号输出,上限报警输出,下限报警输出,通讯信号等●电磁流量计一般采用220V交流供电或者24V直流供电.本项目污水流量计采用220V交流供电.●该电磁流量计为四线制,自控系统卡件接收4～20mA信号按照四线制方式连接.●上,下限报警输出均为二次表内集电极开路输出,为无源输出,自控系统DI卡输出24V.实际设计时报警信号不接入自控系统,在自控系统内对瞬时流量设置高,低限报警值.●通讯信号一般采用485通讯.采用两线制带屏蔽通讯专用电缆.●如果采用脉冲信号,则需要自控系统提供脉冲卡件.本项目从成本角度考虑采用4～20mA信号.德国VSEVS0.2流量计样册热式气体质量流量计是流量计发展历史的一次重大变革,使流量测量直接转变为质量流量的测量.根据测量时热式质量流量计所使用的流量测量元件的加工工艺的不同,常用的传感器探头可以分为：热线热式流量传感器、热敏电阻式传感器、半导体集成电路式传感器等.　　热式流量传感器探头对流体运动形态的影响较小,测量范围大,响应性能也很好,但是,这种类型的传感器探头对机械强度要求较高、在传感器材料选择上受到较大的限制；同时,加热温度仅能达到400~500℃.此外,由于流体中的微小颗粒容易粘附到热线上,抗污染腐蚀能力较差,易损坏使热线的特性发生不稳定性变化,热线一致性差,难以进行批量生产.　　半导体式传感器探头是以单晶硅为基体,使用硅微机械加工而成的微桥结构.半导体式传感器探头多用于0～25mL/min 的小流量气体的测量,在本课题中所需要测量的流量范围较大,不能满足使用要求.图2-2是典型的半导体式传感器探头结构.　　热电阻式传感器主要有两个探头：一个流量探头(Rp),一个温度探头(Rtc).目前,市场上所使用的大部分热式气体质量流量计传感器探头主要是基准铂电阻.工作的时候,两个探头以一定的机械结构固定于管道中,可以通过热源探头上电压信号量或者加热功率的改变来衡量流量的变化.工作中要求两个传感器探头对流量的响应尽可能的快,且要保证散热同步,传感器探头的灵敏度最高,这为传感器探头的设计增添了一定的难度.　　如图2-3铂电阻的典型结构所示,铂电阻在在管道内与流体进行热交换的过程中,铂电阻的表面和内部铂丝之间存在热阻,阻碍热量的交换.因此,必须从铂电阻元件的选择和传感器结构设计两方面进行设计,尽量减小铂电阻内部和表面的热阻.如果热阻较大,热敏电阻表面和内部就会存在很高的温度差高,出现流量探头和温度探头已经达到恒定温差的假象,会严重影响控制电路正常工作,使测量的结果与管道流量的实际状况出现较大偏差,所以减小探头的热阻是设计热电阻式传感器的关键.  玻璃转子流量计是通过量测设在直流管道内的转动部件的位置来推算流量的仪表甲,主要用于中、小管径的流量测量,使用范围广泛。相比其他类型的流量计,转子流量计可适用于高温高压场所,并且具有一定的耐腐蚀能力。   转子流量计按照用途可分为测量型及吹扫型。转子流量计具有结构简单、直观、压力损失小、维修方便等特点。转子流量计适用于测量通过管道公称通径D≤150mm的小流量,也可以测量腐蚀性介质的流量。   测量型转子流量计主要用于尿素装置中管道公称通径D≤150mm,介质为工艺冷凝液、蒸汽冷凝液、脱盐水、冲洗水等介质的小流量测量，大部分的测量型转子流量计主要用于尿液等易结晶腐蚀.管线冲洗时的测量。 测量型转子使用时流量计必须安装在垂直走向的管段.上，以使流体介质自下而上地通过转子流量计。   吹扫型转子流量计一方面应用于尿素装置中用于设备氮封,另一方面应用于仪表测量管线的吹扫。例如一段蒸发冷凝器、二段蒸发冷凝器的压力测量，如果采用插入式膜片的结构，尿素蒸汽很容易在膜片.上产生结晶,影响测量结果,这时就需要采用吹扫转子流量计进行压力的测量。   吹扫型玻璃转子流量计在安装时应选择合适的位置安装,以确保流量计吹扫装置的调整、清洗、拆卸方便，并确保介质的流体方向与流量吹扫装置要求的方向相同。安装时，针型阀应全部关闭，在实际测量时为防止浮子的突然加速，上冲撞击限位器，损坏测量部件，应缓慢地打开针型阀，将压力调整到工作压力。  涡街流量计是基于流体力学中著名的“卡门涡街”研制的。在流动的流体中放置- -非流线型柱形体,称旋涡发生体,当流体沿旋涡发生体绕流时,会在涡街发生体下游产生两列不对称但有规律的交替旋涡列,这就是所谓的卡门涡街,如图1所示。   大量的实验和理论证明:稳定的涡街发生频率ƒ与来流速度v1及旋涡发生体的特征宽度d有如下确定关系叫:   式中St为斯特罗哈数,与雷诺数和d相关。   当雷诺数Re在一定范围内(3 X102~2 X105)时(4],St为一常数,对于三角柱形旋涡发生体约为0.16   雷诺数的定义为   式中S为管道的横截面积。   由高精度气体涡街流量计的测量原理可知,通过测量旋涡发生频率仅能得到旋涡发生体附近的流速vI,由式(3)可知在横截面积一定的情况下,流体的流量Q与流体的平均流速v成正比,因此要精确计量流体的流量必须找到`v与v1的对应关系。   根据流体力学理论,在充分发展的湍流状态下，流体的速度分布有如下关系式川:   式中:vp为到管壁距离为y的P点的速度;y为点到管壁处的距离;Vmax:为管道中的最大流速,通常取管道中心的速度;R为管道的半径;n为雷诺数的函数。 表1中给出了部分雷诺数与n的对应关系。   由于旋涡发生体的位置固定,因此当雷诺数一定时v1与`v有固定的比例关系换言之,当雷诺数Re变化时,二者的比值也发生变化，   图3给出了不同雷诺数下充分发展的湍流的流速分布,如图所示Re越大,流速分布越平滑,即旋涡发生体附近的流速越接近平均流速,故ƒ( Re)应为单调递减函数。图4给出了3台50mm口径，宽度14 mm三角形旋涡发生体的气体涡衔流量计,在20℃,一个标准大气压下,不同雷诺数下的K值曲线。如图所示实验数据与理论分析基本一致,因此涡衔流量计的测量原理即决定了仪表系数的非线性特性。若要提高涡街流量计的计量精度,必须针对不同的流速分布对K值进行修正。1.仪表正确通电　　电磁流量计无电源开关接入电源即进入工作状态.仪表在通电后首先进行自检显示器同时显示生产商的电话号码.自检通过后进入测量状态测量指示灯闪烁.2.显示切换　　仪表工作在测量状态时按AT键可以切换流量的瞬时值显示和累积量显示或同时显示瞬时量和累积量.同时瞬时量指示灯和累积量指示灯相应点亮显示累积量时仪表上排数字显示高6位累积流量,下排数字显示低8位累积流量瞬时量和累积量同时显示时下排只显示累积流量的低8位.3.背光启闭　　仪表在测量状态时按压INC键可以开启或关闭显示的背光.4.前24小时累积量显示　　在测量状态下按压SET键约10秒至上排出现LOC字符输入0001~0024后按SET键可查阅当前累积流量或前23小时每小时的累积流量再按SET键返回测量状态.5.累积流量清零　　仪表在测量状态时按 SET 键至显示LOC后输入9090按SET键返回测量状态再按INC键可以将累积流量清零.6.参数设置　　在电磁流量计处于测量显示状态按SET建10秒显示器上排出现"LOC"字符下排出现"0000"数字.点按AT键1次个位数可修改每点按AT键一次可修改位从右向左移一位同时上排显示器最右端出现可修改的位数从右向左数密码数值输入完毕再按SET键两次进入相应参数组内的第一个参数.每按SET键两次既在确认本次参数值的同时又进入下一个参数依此类推到最后一个参数后转回测量状态界面.各组参数见"功能参数速查表".德国VSEVS0.2流量计样册金属管浮子流量计常见故障及处理方法1.指针抖动　　轻微抖动，-般都是由于流体流动自然引起的，不影响正常使用，可以在仪表的设置中适当的加大阻尼参数。剧烈抖动，一般是介质波动，脉动引起，还有一种原因是安装不正确，安装工况不符合流量计的要求，超过流量计的可测量量程。2.指针不动　　一般是浮子卡死，不能随着流体流动而上下移动。我厂的多台金属管浮子流量计均出现过这种现象，通过拆检，发现是浮子卡死引起的。进一步分析原因为，浮子的导向轴由于长年磨碎形成凹槽，导向轴转动，与D形固定环卡住，导致浮子不能移动。我们的处理方法是将D形孔扩成圆形孔使得浮子能上下移动，使得仪表在不更换的情况下回复运行。还有-种原因是浮子.上的磁钢吸附介质中的铁磁性物质，8积月累，形成水垢状结合体，导致浮子移动不灵活甚至不能移动。这种情况是加装过滤装置，及时清理，定期维护方能正常使用。3.流量计没有显示　　可能是电源接触不良或接线脱落，查看电源供应是否正常，接线是不是紧固，正负极是不是接反等。还有就是流量计内部电路损坏，显示组件损坏，处理方法是更换电路板显示部件等。4.实际流量与指示流量不一致　　一般是浮子受介质腐蚀造成浮子的质量体积等发生变化，造成仪表系数与出厂标定的数值不一样，所以显示的流量与实际相测得的的流量存在误差。还有就是锥管内直径尺寸变化，与浮子变化一样，都是改变了仪表的系数，与出厂标定的数值不一样等。解决办法是更换成耐腐材料，或者重新标定，或者换新的浮子。如果还不能解决，那只能更换流量计了。浮子、椎管附着水垢污脏等异物层，那么就要对内部进行清洗蒸汽吹扫，还要防止损伤椎管内表面和浮子，保持浮子原有光洁度。还有就是流体本身发生变化，与原来的密度相比发生变化，不能准确测的流量。那么使用时只能修改内部参数使得适应新流体的密度等特性。气体、蒸汽、压缩性流体温度压力变化，那么温度压力等运行条件变化对流量测量值影响颇为灵敏，按新条件作换算修正。流体脉冲，气体压力急剧变化，指示值波动，那么虽然浮子偶发跳动影响不大，但周期性振荡，管道系统必须设置缓冲装置，或者改用有阻尼的仪表。液体中混入气泡，气体中混入液滴，那么混入物改变密度等影响，做必要改进排除之。用于液体时仪表内部死角存留气体，影响浮子部件浮力，那么对小流量仪表及运行在低流量时影响显著,排除气体。5.指针指示呆迟　　浮子和导向轴间有微粒等异物或导向轴弯曲等原因卡住，解决方法是拆卸检查，清洗，铲除异物，校直导向轴等。导向轴弯曲的原因大多是阀门快速启闭，浮子急剧升降冲击所致。磁耦合浮子组件磁铁四周附着铁粉或颗粒，解决办法是拆卸清洗使之运行自如，不卡顿。运行初期利用旁路管，充分冲洗管道。为防止长期使用时管道可能产生铁锈，可在金属管浮子流量计前装设过滤器。指示部分连杆或者指针卡住，解决办法是手动试磁铁耦合连接的运动连杆，有卡顿阻尼部位调整之。检查旋转轴与轴承间是否有异物阻碍运动，解决办法是清除义务或更换零件。磁耦合的磁铁磁性下降，解决办法是拆卸下仪表，用手.上下移动浮子，确认指示部分指针等平稳地跟随移动;不跟随或者跟随不稳定则换新零件。超声波液位计出现故障指示灯常亮的情况主要有以下两种,解决方案如下供参考:1.在超声波持续零液位时,顶部灯亮,输出电流为22mA。而且隔一段时间后恢复液位时,故障不能自动解除,需关电重启后正常,给客户带来不必要的麻烦甚至损失。　　出现这种故障是安装附件的选择问题。由于超声波液位计是全球0度发射,优点上面也介绍了。它的另外一个与众不同的特点是,超声波的发射除了平面头外,在螺纹这里也是有发射的。如果持续的零位,再加上安装件选用金属支架。超声波液位计就会识别到支架部分的信号强度大于平面头接收的信号强度。而金属支架部分与发射波之间处于盲区距离。所以超声波处于保护状态,故障灯常亮,输出22mA。解决的办法就是选用非金属支架。因为选用非金属支架后,螺纹处的发射波能穿透出去,而零点液位的回波信号绝对会大于螺纹处的回波信号。2.经调试与重新编程后,顶部故障灯常亮,输出电流为22mA。出现这种故障情况,经实际查证,还是在编程与调试过程中,未能按照说明书要求。造成的程序紊乱而自保状态。客户在调试编程超声波液位计时,未能等到指示灯正常闪动,或则编程方法步骤根本不对,处于不稳定的编程调试。如果多次反复未依要求编程调试,超声波液位计将拒绝工作而自保。出现这种故障的解决方法是先将超声波液位计按要求复位,再进行重新编程。如果在未复位的情况下多次再编程,会出现以上故障。
