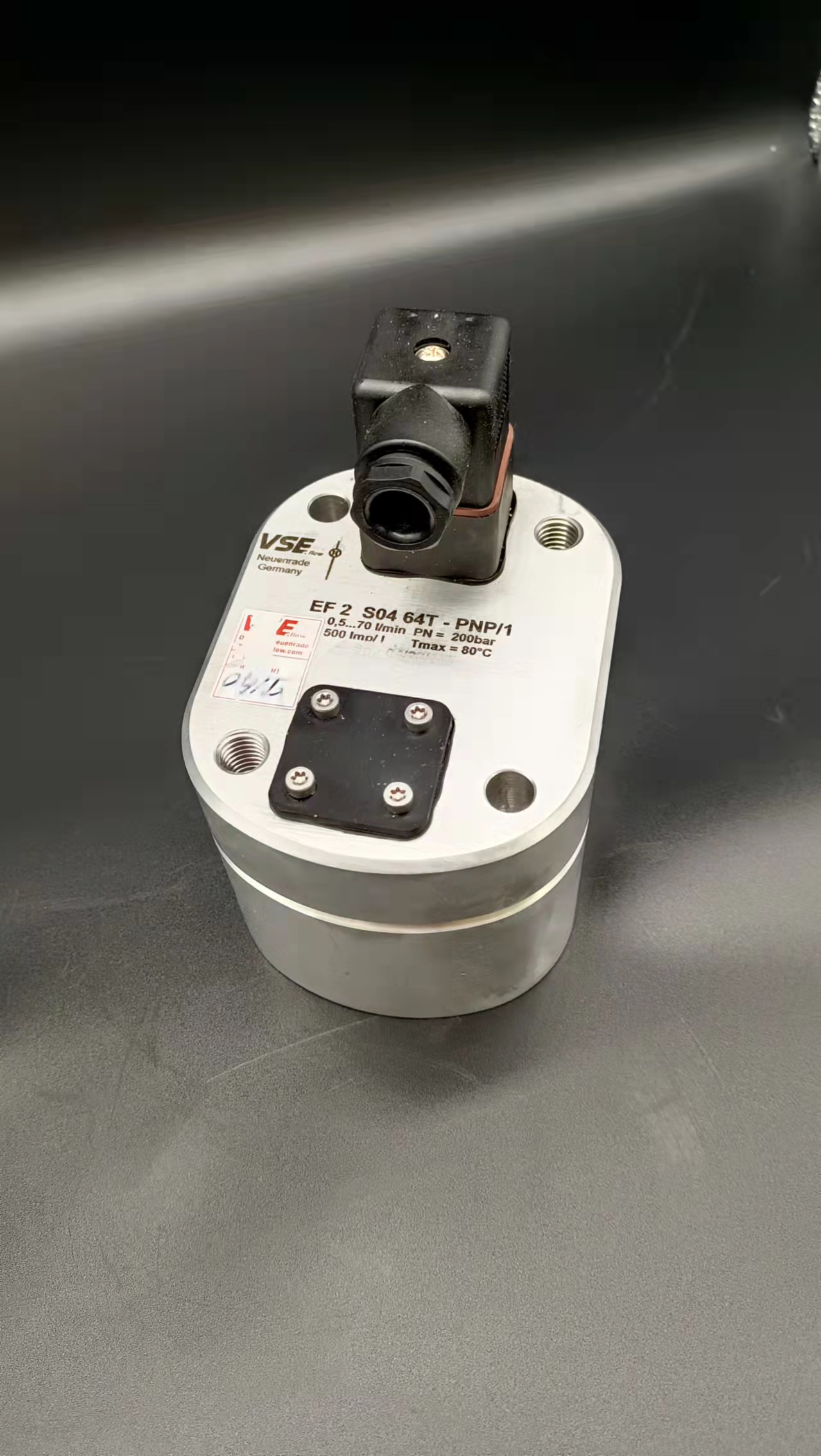

德国VSEVHM02-2/流量计资料同时我们还经营：1.正确地安装   正确安装涡街流量计传感器是确保测量精确可靠的首要前提,若在安装地点和方式选择.上失误轻者影响测量精度重者会影响传感器的使用寿命甚至损坏传感器。 ①保证适当的直管段   安装传感器时,一般要求上游直管段长度15-40DN下游段长度5DN,可根据上下游管道的情况适当调整以保证测量精度。传感器也应避免在架空的非常长的管道上安装传感器这样时间一长后,由于传感器的下垂容易使传感器与法兰间的密封泄漏,若不得已要安装时必须在传感器的上下游2D处分别设置管道支架等紧固装置。 ②避免较强的振动   传感器应避免安装在振动较强的管道上,若不得已要安装时,必须采用减振措施,在传感器的上下游2D处分别设置管道紧固装置并加防震垫。在空压机出口处振动较强不能安装传感器应安装在储气罐之后。 ③根据测量流体选择合适的安装方式   在对高压风测量时,可以选择将涡街流量计传感器安装于水平管道或垂直管道.上但如果高压风中水份含量较高,水平安装时传感器应安装在管线的较高处,垂直安装时气体流向应由下向.上。无论水平或垂直安装流体流向必须与传感器表体.上的流向箭头保持一致。④对外部环境的要求   传感器避免安装在温度变化很大的场所和设备的热辐射范围内若必须安装应有隔热通风措施。在潮湿、含有腐蚀性气体的环境中安装时必须做好防潮及隔离措施。外因为电噪声会干扰传感器的正确测量,因此安装位置要远离大功率变压器、电机等干扰设备。 2.正确设定参数   流量积算仪具有良好的全中文界面,以方便用户操作。正确进行参数设定是保证计量精度的前提。测量介质选择空气,因为对高压风的体积流量计量不需要压力温度补偿,因此测量信号设置为工作状态下的体积流量输入信号选择频率瞬时流量的单位默认为m³/h不需要用户设定。1.煤浆的磨损大,所以电磁流量计采用耐磨的ETFE衬里”的观点不准确,ETFE主要解决了与金属的附着问题。虽然ETFE的原料便宜，但其目前的处理工艺复杂,用它来制作衬里,成本比PFA还高,且没有表征ETFE的.耐磨性优于PTFE的佐证。2.采用低噪声电极,所以波动小”的观点不准确。电极的形状的确与噪声大小相关。由于原进口流量计的电极在某煤化I企业有结垢现象,经常需要把流量计拆下来用晶相砂纸打磨电极,而上海威尔泰采用自清洁电极(即尖状电极),有效地解决了结垢问题。实际应用表明,虽然采用自清洁电极流量计的平稳性比采用球面电极的平稳性稍差,但也没有出现过异常波动。所以,我们认为,在解决煤桨流量输出异常波动方面,低噪声电极并非关键技术。3.原进口流量计安装要求低，‘前5D后2D'就行”的观点不准确。在实验室标定时,要求直管段比较长(达到10D);在应用中,-般“前5D后3D”就足够了,这并非仅仅适用于进口流量计。如果缩径,直管段要求还可以进一步减小。另外,现阶段的煤浆流量计,基本没有投闭环控制的,对于精度的要求不是很高,关键是保证安全连锁处于有效状态,以避免异常波动引起误跳车。4.原进口流量计流速大小对流量的影响很小，适用0.3m/s的流速"的观点不准确。这种说法有很大的误导作用。实际应用经验表明,当流速较低时,尤其是当流速低于0.5m/s时,煤浆流量计容易波动。因此,这种观点不准确。5.单纯缩径"的观点不准确。我们曾经把管道缩径,安装较小口径的流量计,实际使用效果却不如采用本文所提的方案。一方面，由于涉及管道改造、高压法兰以及压力容器级别的焊接,综合成本也不低;另一方面在管道上缩径,小口径长度会远大于在电磁流量计上缩径，导致压损增大,再加.上转换器未替换,很多结果不可预知。6.原进口流量计因为业绩多，所以风险小”的观点不准确。业绩多和业绩好是两个概念,二者没有因果联系。由于历史的原因，原进口流量计市场占有率比较高,好的业绩虽然多,但差的业绩也有。一旦波动引起误跳车，损失是很大的。据不完全统计,因为煤浆流量计波动引起误跳车,200000t甲醇生产线一次损失约为300000元;600000t甲醇生产线，误跳车一次的损失约为800000元。这也是质量好的煤浆流量计价格居高不下的原因之一。我们曾经使用两种品牌的进口流量计,八个月就坏的情况也出现过,-年坏三套的情况也发生过。1.仪表正确通电　　电磁流量计无电源开关接入电源即进入工作状态.仪表在通电后首先进行自检显示器同时显示生产商的电话号码.自检通过后进入测量状态测量指示灯闪烁.2.显示切换　　仪表工作在测量状态时按AT键可以切换流量的瞬时值显示和累积量显示或同时显示瞬时量和累积量.同时瞬时量指示灯和累积量指示灯相应点亮显示累积量时仪表上排数字显示高6位累积流量,下排数字显示低8位累积流量瞬时量和累积量同时显示时下排只显示累积流量的低8位.3.背光启闭　　仪表在测量状态时按压INC键可以开启或关闭显示的背光.4.前24小时累积量显示　　在测量状态下按压SET键约10秒至上排出现LOC字符输入0001~0024后按SET键可查阅当前累积流量或前23小时每小时的累积流量再按SET键返回测量状态.5.累积流量清零　　仪表在测量状态时按 SET 键至显示LOC后输入9090按SET键返回测量状态再按INC键可以将累积流量清零.6.参数设置　　在电磁流量计处于测量显示状态按SET建10秒显示器上排出现"LOC"字符下排出现"0000"数字.点按AT键1次个位数可修改每点按AT键一次可修改位从右向左移一位同时上排显示器最右端出现可修改的位数从右向左数密码数值输入完毕再按SET键两次进入相应参数组内的第一个参数.每按SET键两次既在确认本次参数值的同时又进入下一个参数依此类推到最后一个参数后转回测量状态界面.各组参数见"功能参数速查表".现代工业生产中使用智能电磁流量计的领域是越来越广了，智能电磁流量计的测量效果和精度也随着制造技术和工艺的不断进步而不断提高，电磁流量计的测量原理是基于法拉第电磁感应定律：导电液体在磁场中作切割磁力线运动时，导体中产生感应电势，测量流量时，导电性液体以速度V流过垂直于流动方向的磁场，导电性液体的流动感应出一个与平均流速成正比的电压，其感应电压信号通过二个或二个以上与液体直接接触的电极捡出，并通过电缆送至转换器通过智能化处理，然后LCD显示或转换成标准信号4～20ma和0－1khz输出。这样，智能电磁流量计就能测出导电流体的流量了。　　我们在电磁流量计选型时，有一个重要的选型参数，那就是仪表内的衬里材料的选择，为什么电磁流量计要进行衬里，这是由智能电磁流量计测量的原理决定的。电磁流量计一般有一组线圈和两个电极，线圈的作用是给流体加上一个电场，流动的导电液体相当于一个导体，根据法拉第电磁感应定律当导体切割磁力线时会相应产生一个与速度成正比的电动势，电极的作用就是测量这个感应电动势，所以测量管内只有电极是与导电液体相连的，其他部分是内衬，要保证绝缘，电磁流量计才能正常工作。如果有磁场的那段金属管道也与液体相接触，电磁流量计所测的导电液体和金属管之间短路了，就会有导电，就会将电势导走使电磁流量计无法测量电势。所以智能电磁流量计的内部都是有衬里的。　　并且也是基于这个原因，我们用电磁流量计只能来测量导电液体的流量，也就是说智能电磁流量计对于所测介质的电介常数有一个最低的要求，电导率低于阈值会产生测量误差直致不能使用，超过阈值即使有变化也可以测量，示值误差变化不大，通用型电磁流量计电介常数下限值的阈值在10-4~(5×10-1)S/CM之间，视型号而异。工业用水及其水溶液的电导率大于10-4s/cm，酸、碱、盐液的电导率在10-4~10-1s/cm 使用不存在问题，低度蒸馏水为 10-5s/cm 也不存在问题。石油制品和有机溶剂电导率过低就不能使用智能电磁流量计。　　从资料上查到有些纯液电导率较低，认为不能使用，然而实际工作中会遇到因含有杂质而能使用的实例，杂质对增加电导率有利。对于水溶液，资料中的电导率是用纯水配比在实验室测得的，实际使用的水溶液可能用工业用水配比，电导率将比查得的更高，也有利于流量测量。　　根据所测量的介质的不同，智能电磁流量计的衬里材料品种选择也不尽相同，普通的水性介质，比如污水、离子水等与带有腐蚀性的液体介质(酸碱盐溶液)所用的衬里材料就不能一样，包括用来测量的电极的选择也有所不同，根据经验，一般情况下选择衬里材料的指导方法如下。1.普通橡胶，天然橡胶，软橡胶，硬橡胶。　　运行温度60℃，其特点就是富有弹性并且拥有不错的耐磨性能。一般用于城市供排水等领域，耐腐蚀性就相对较差。2.聚四氟乙烯，也叫PTFE，也叫F4。　　比较常用的内衬材质之一，因为其化学性质稳定，所以一般用于卫生级液体或强腐蚀液体，如浓酸浓碱等。3.聚全氟乙丙烯，也叫F46。　　此种材质与PTFE类似，但耐磨性能强于PTFE材质，同样介质温度最高可达100℃。4.聚氟合乙烯，也叫Fs。　　与F4材质类似的特性但承受温度稍差了一些，一般介质温度不超过80℃，性价比高，成本较F4材质低。5.氯丁橡胶，也叫CR，也叫Neoprene。　　其特点为耐磨性能好，且弹性非常出色，一般用于供排水、污水处理等领域。耐腐蚀性能稍差，不耐氧化是它的缺点。6.聚氨酯橡胶，又叫Polyurethane。　　拥有极好的耐磨性能，但对于腐蚀性就显得能力不足了，且电磁流量计温度不得超过80℃，一般用于对耐磨要求比较高的工矿环境，如矿浆煤浆等介质的测量。7.陶瓷材质　　陶瓷无疑是所有材质中最好的，绝对的高端产品，唯一缺点就是价格不接地气，制作过程复杂，对工艺要求极高，售价超高。德国VSEVHM02-2/流量计资料如何解决电磁流量计无输出信号或输出值有偏差第一如果管道内测量介质不满管电磁流量计就无法正常工作.因为在介质不满管的情况下电磁流量计会产“生最为常见的应用程序故障,产生这种现象可能是由于营道中介质流速非常低造成不满管流量计测量误差增大或者介质未能满过电极从而流量计根本无法进行工作.需通过工艺调整必须保证管道内测量介质充满才能使用电磁流量计进行测量.第二测量介质中含有大量空气和气体也会造成电磁流量计无法正常工作。这些气泡的存在造成流量计无法准确辨别干扰了其准确的测量。第三电磁流量计不能用于持续时间较短的配料操作,这是由于电磁流量计无法正常反复启动和停止,它的启动到正确读数之间存在一个时间滞后问题。第四电磁流量计本身不能计量质量流量.电磁流量计是一种速度式流量计测量的是体积流量若要测量质量流量必须配合高精度的密度测量装置来进行换算。作为一种用于测量流量的仪表，涡街流量计与流量积算仪表放在一起用就能对液体流量和总量进行测量，并且还能用于很多其他的行业，给其他领域也带来了一定的好处。　　　　现如今，涡街流量计已被广泛应用到工业生产中，作用也越来越重要，如果在涡街流量计使用过程中反映出测量数据不准确，首先要做的就是判断是那个方面的不正确导致了流量的误差，下面，苏川仪表和大家一起探讨关于涡街流量计测量误差的原因分析：1、温度对测量的影响：温度对一般的流量计测量介质都会有影响，温度高低影响了介质的密度，粘度等等，这些都会让测量结果不准确，出现误差。　　　消除此影响一般是对K系数进行修正，目前一些厂家的流量计已对温度的影响在软件中进行固定温度修正和实时温度修正。2、选型方面的问题：实际选型应选择尽可能小的口径，以提高测量精度，例如，一条涡街管线设计上供几个设备使用，由于工艺部分设备有时候不使用，造成目前实际使用流量减小。　　　　涡街流量计实际使用造成原设计选型口径过大，相当于提高了可测的流量下限，工艺管道小流量时指示无法保证，流量大时还可以使用，因为如果要重新改造有时候难度太大，工艺条件的变动只是临时的，可结合参数的重新整定以提高指示准确度。3、参数整定方向的原因：产品参数错误导致仪表指示有误。参数错误使得二次仪表满度频率计算错误，满度频率相差不多的使得指示长期不准，实际满度频率大干计算的满度频率的使得指示大范围波动，无法读数。而资料上参数的不一致性又影响了参数的确定，通过重新标定结合相互比较确定了参数，解决了此类问题。　　　涡街流量计作为一种高精度的仪器，不仅仅是在制造和使用的过程中需要严格遵守其要求，在后期的保养中也必须特别注意才能不使流量计提前退休。金属管浮子流量计的安装应严格按照说明书中的有关技术要求去做,并注意以下几个问题: 1.金属管浮子流量计在安装时应留有足够的空间,进口应有5倍管道直径以上的直管段,出口段为250mm,安装位置应选择在没有震动、便于观察和维修的场所。 2.为保证在任何时候测量管内都充满料液,金属管浮子流量计应安装在上料管的垂直段,液体流向为由下而上,不得倒流。为了便于检查、修理和更换,安装时采用联接旁通,并且在金属管浮子流量计下侧留有清洗口。 3.由于在管道吹扫时有些铁锈、焊渍清洗不净,有时介质中含有铁磁颗粒,应在入口处安装磁过滤器以避免这些杂质会被吸附在浮子上使浮子卡住。 4.若金属管浮子流量计管径小于工艺管道管径,应在LZ两端安装渐缩管,然后和工艺管道相连。 5.为了提高整个测量系统的抗干扰技术性能,信号和电源电缆要分开敷设,分别套在钢管内,尤其要远离动力电缆,信号电缆两接头的外露部分要保持非常短。 6.为保证测量精度,消除外界干扰,金属管浮子流量计的接地线采用不小于4mm2的铜线与大地相连,埋设深度在1m左右。1.涡轮流量计的始动流量值qvmin很大程度上取决于轴和叶轮前后轴承间的机械摩擦阻力矩7b,而它是由轴承与轴的微小间隙内流体与固体壁面的粘性摩擦引起的,且内部流体可认为始终处于层流状态。Tb越小,qvmin也越小,因此为了使涡轮流量传感器在小流量测量范围内能够体现良好测量性能,最重要的是要减少轴和轴承之间的机械摩擦。2.流体介质密度ρ与qvmin值成反比,ρ越大,则qvmin越小。液体密度受温度影响不大,相比之下温度的变化会较大程度改变气体密度,所以测量气体时要留意温度因素,以防引起传感器特性曲线的变化。3.同样条件下,叶片安装角β越大,则qvmin越小。　　当被测流体流量大于qvmin后,流量继续增加会使叶轮旋转角速度加快,此时流体因素阻力矩与机械摩擦阻力矩相比占据主要地位,故可认为Tb=0。由于流体流动状态不尽相同,而涡轮流量计传感器实际的特性曲线受流体流动状态影响.涡街流量计系统具有八项功能,即瞬时流量及总流量显示(质量流量)、瞬时温度显示、瞬时压力显示、电池容量显示、密码设定、设定系统时钟、流量数据读取(通过专用的串口从仪表读取).(1)瞬时流量和总流量显示　　各个传感器发出的信号,经过放大和整形后,送入单片机处理,然后单片机将计算得到的瞬时流量送液晶显示器显示,在瞬时流量的基础上,每隔一个没定的时间进行累加,得到总流量,同时把这个数据送到液晶显示器显示.(2)密码设定　　仪表的密码分为制造商密码和用户密码两级.制造商在仪表使用前将仪表常数通过功能设定按钮输入仪表,通常这些常数是不能由用户随意改变的,因为它们关系到系统的正常运行和显示正确的流量.用户密码用于用户自己掌握仪表的同常使用,便于用户列仪表数据的管理.(3)瞬时压力、温度显示　　瞬时压力和瞬时温度是经过单片机处理后得到的被测对象的温度.压力数掘,通过该数据可以知道被测介质的工作情况,从而可以对某些参数进行人工调整.(4)设定系统时钟　　仪表内部设置了日历时钟,对流量数据按日期进行不断的储存,便于对使用情况进行监控,方便用户对自己的用量的了解.(5)流量数据读取　　流量数据可以直接从液晶显示器上面读取.由于系统设置了外接数据接口(即串口),可以很方便的实现对系统数据的读取,从而可以实现抄写系统数据的自动化,节省大量的人力.(6)电池容量显示　　当电池电压降到一定程度时,涡街流量计将不能正常工作,为了在仪表能在正常的电压下工作,通过软件措施将电池的电量显示在液晶显示器上,以便用户能及时更换电池.德国VSEVHM02-2/流量计资料1.施工工艺的影响与处理按照循环灌浆的原理,返回浆液要流回搅拌桶,采用2台电磁流量计分别计量进返浆管道中浆液的流量。然而.有些用户去掉返浆管上的电磁流量计,返浆管通过一个三通直接接在电磁流量计下游的进浆管上,返回浆液不返回搅拌桶,采用一台电磁流量计测量灌浆量,其结果在岩层吸浆量很小和灌浆结束阶段,浆液流过电磁流量计F的流速很小,远低于电磁流量计的流速下限,信噪比S/N很小,测量误差高达50%,无法精确计量。2.测量管道内附浆量的影响与处理　　每次灌浆结束后,要及时清除电磁流量计测量管内的残余浆液，否则水泥浆液易在测量管道内产生不同程度的胶结,甚至堵塞电磁流量计测量管和相接的灌浆管道。电磁流量计测量管内的附着层会引起附加相对误差△Ɛ,实践证明其引起的误差是很大的,假定其厚度相同△ε由式(5)计算:　　水泥颗粒的σɷ和水泥浆液σf相差很大,因为附着水泥层电导率极低,当附着物有一-定厚度时△Ɛ会比较大。3.介质中气泡的影响与处理　　因工艺或介质本身的原因,所测液体常含--些气泡。电磁流量计属于流速型的流量方式,气泡在管道圆截面中所占据的面积百分率,几乎就等同于气泡对流量测量的影响量。此外由于气泡经过电极表面存在一个摩擦过程,由此会产生尖峰脉冲干扰电势,其值远大于正常的流量信号。通常电磁流量转换器无法有效地处理如此的干扰,轻者导致测量值不稳定,严重时仪表根本无法工作,一些缺乏经验的用户仅从工艺的要求出发,对电磁流量计的安装位置没有考虑防止气泡的产生,例如有些用户把电磁流量计安装在灌浆泵的吸入端,吸入端的浆液中常会混入成泡状流的小气泡,故电磁流量计一般要安装在泵的排出端。电磁流量计最好垂直安装,浆液自下而上流动。水平安装时要使电极轴线平行于地平线,不要垂直于地平线,因为处于底部的电极易被沉积物覆盖,顶部电极易被液体中偶存气泡擦过遮住电极表面。4.恶劣施工现场环境的影响与处理　　灌浆施工现场的环境大部分时间比较恶劣,例如高温、潮湿高灰尘等,如果电磁流量计外壳的密封不良,诸如接线盒,以及一些非焊接气密封结构的外壳,时间长了冷凝水和灰尘容易积聚在电磁流量计的接线盒中，或透过密封不良的结合面渗入电磁流量计壳体中,由于电磁流量计的流量信号极其微弱(通常是几mA),冷凝水和灰尘的存在,直接的后果是导致电磁流量计转换器输入回路阻抗下降，衰减了欲输往放大器的流量信号;或者是破坏励磁回路和信号回路的绝缘,将高达几十V的励磁电压引入到低电势的信号回路中,造成电磁流量计的严重故障。为了避免此类故障的发生,可在接线盒中灌注绝缘材料,在维修和调试电磁流量计的时候一-定要避免进水,保持接线盒内的干燥与干净,使用中一定要避免浸泡在水或浆液中。
