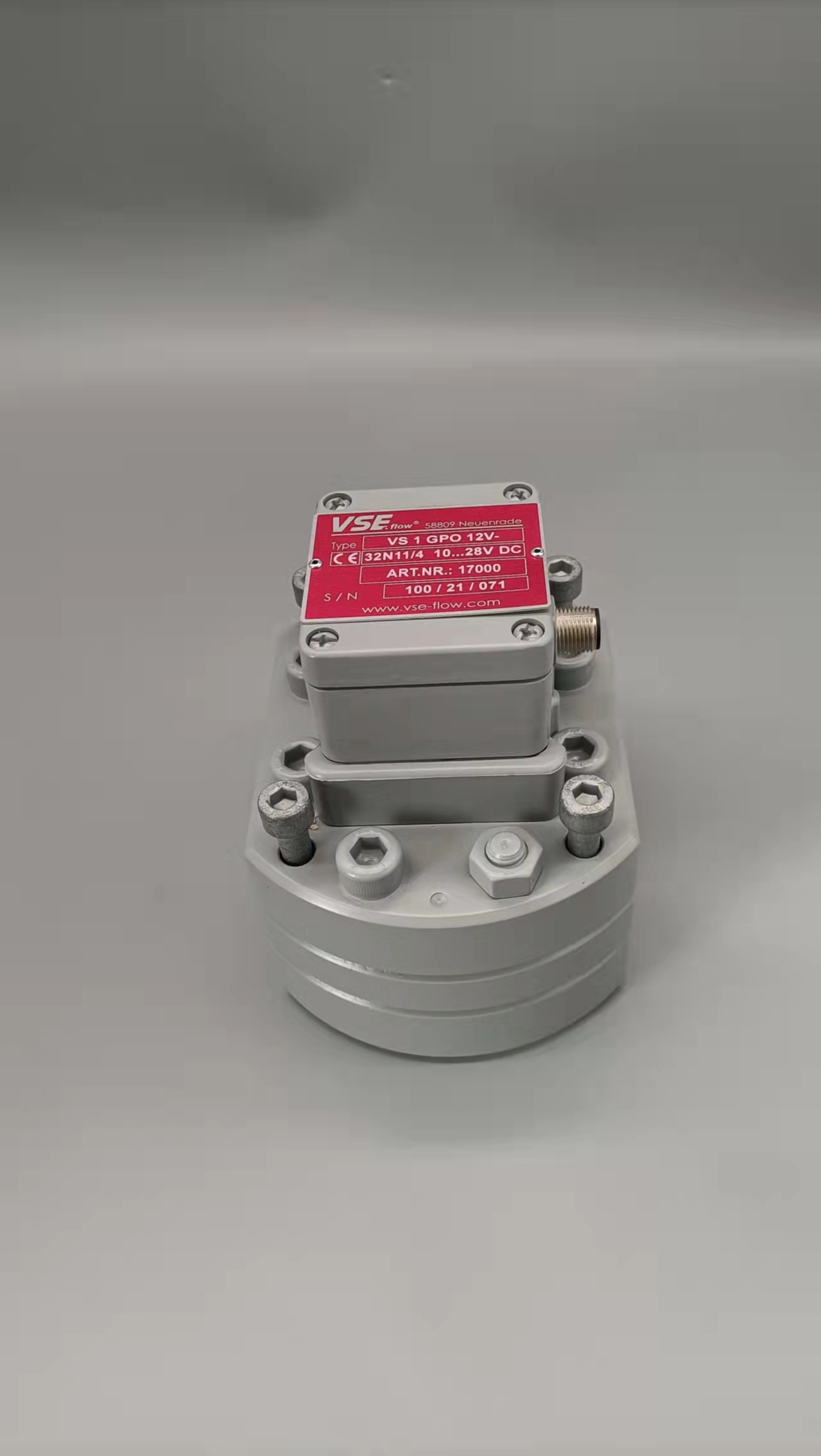

德国VSEEF4流量计原装同时我们还经营：涡街流量计由壳体、漩涡发生体和放大器组成.一种典型的结构如图4所示,壳体内插入柱体,由其产生的涡街信号可用各种检测方式检出,经放大器放大后,输出脉冲信号.　　涡街流量计是一种无运动部件的流量计,按其原理分类属于振荡型流量计.同属于这类流量计还有漩涡进动型流量计；振荡射流型流量计.由于涡街流量计不含有运动部件及对流体冲刷敏感的部件,因而在使用过程中,可靠性高,使用寿命长,并具有一般节流式流量计的优点,精确度稳定,再现性好.在大批量生产和工艺稳定的条件下,可以采用“干校验法”,即不必逐台仪表进行实液标定,可根据结构尺寸直接确定仪表常数及仪表精度.涡街流量计是‘种数字式流量计,它输出的脉冲信号的频率与流量成线性关系,同时具有量程宽、重复性好．便于远距离无精度损失的传输.此外仪表常数及精度不受介质的压力、温度、密度等变量的影响.一旦涡街流量计的结构确定．流体振荡就服从的客观规律,其振荡频率不能人为地改变,因而仪表常数及其变化规律是客观的.1.机械干扰　　在旋进漩涡流量计的运行过程中，机械干扰的存在会影响计量结果的准确性，在实际的计量过程中，如果旋进漩涡流量计的使用过程中受到了剧烈的机械振动或者冲击，其内部的电气元件会出现受到影响，出现严重的振动与变形情况。在一些油田工程中，应用旋进漩涡流量计时，这种仪表多是安装在室内的，这种使用环境使得其在具体的应用过程中，机械干扰的情况难以避免，甚至有时还存在着声波干扰、地面振动干扰等现象，这一系列的干扰都将会影响计量结果的准确性。2.紫外线的伤害　　由于旋进漩涡流量计多处于室外露天环境下，这种运行与使用环境就导致在实际的应用过程中，极易受到外部环境因素的影响，仪表的屏幕显示难以正常进行，常常存在读数不清晰、显示不全的问题。3.感应探头易损坏　　旋进漩涡流量计的使用过程中，感应探头是其中的主要元件，在实际的使用过程中，在一定的条件下，受到各种内外部因素的干扰，常常会出现感应探头损坏的情况，比如，在大井节流器失效、开镜过程中气流量中杂质含量较高的情况下，探头极易被损坏，引发计量异常。  气体涡轮流量计中涡轮结构有焊接式和整体式,焊接式涡轮将叶片和轮毂焊接,整体式涡轮利用先进的CAD/CAM技术和数控加工技术直接加工成型。叶片型式主要有平板式和螺旋式,平板式叶片主.要应用于大外径焊接式涡轮,而螺旋式叶片应用较为广泛;材料主要有铝合金和不锈钢,铝合金与不锈钢相比具有自重较轻,工艺性好等特点;涡轮平均直径受流量计流通管径即型号的限制,可作为定参数处理;叶片数量选取主要考虑重叠度对仪表性能的影响,---般取13~20;叶片角度直接影响气体介质.对其产生驱动转矩的大小，气体介质对涡轮的驱动转矩公式为   式中:Td为驱动力矩,N.m;fd为周向驱动力,N;u1为介质入口速度,m/s;ɷ为涡轮角速度,rad/s。   综上述所述,采用整体式叶轮结构,螺旋型叶片，叶片数量为20。对于螺旋型叶片,需要确定叶片的螺旋角,根据式(2),要得到最大推动力矩,叶片螺旋角应为45°,但力矩公式是根据叶栅绕流计算得到,难免会和实际工况有所偏差。参考常用叶片角度,选取35°.45°和55°螺旋升角涡轮作为实验对象,气体涡轮流量计涡轮结构参数如图2所示。通常对电磁流量计传感器进行分析时将侧壁上的两个电极看做点电极，但实际上它也是有一定的尺寸，两个电极与被测液体接触时有一定的电阻，这就是信号源的内阻。信号源内阻和放大电路输入阻抗共同组成分压电路，为了减少传感器信号电压损失，需要放大电路的输入阻抗远远大于信号源内阻，这样才能最大限度减少测量误差。　　信号源内阻模型如图2.2。管道侧壁装有一对点电极，电极为圆柱形，电磁流量计直径为d,两电极间距为D，即管道内径，被测液体电导率为σ。假设管道足够长，电极与被测液体的阻抗用圆板电极与半无线宽流体接触的模型计算。电极与被测液体1/2dσ, 由于管道直径远大于电极直径，信号源内阻为两电极与被测液体的接触电阻之和即1/dσ。可见电极大小与被测液体电导率决定了信号源内阻。通常被测液体电导率从10S/m到10-6S/m，电极大小为cm级，这样信号源内阻从十几欧到几百兆欧。德国VSEEF4流量计原装流量积算仪主要用于各种液体、蒸汽、天然气及其他气体的流量测量。由于流量积算仪功能多，使用非常复杂，使用时容易出现问题。一、设置中易出现的问题1．介质及介质状态的设置（1）错误地设置介质，例如，当介质为蒸汽时，设置为空气。（2）错误地设置介质状态，例如，当蒸汽状态为过热蒸汽时，设置为饱和蒸汽。2．流量信号输入的设置　　一般为频率信号输入，也有模拟信号输入。容易出现的问题是输入错误的信号，如本应输入频率信号却输入了模拟信号，或本应输入模拟信号却输入了频率信号。3．温度、压力信号输入的设置　　温度信号输入一般是模拟信号，可以设置为（4～20）mA电流信号、（0～l0）mA电流信号、（1～5）V电压信号、Pt100铂电阻信号。容易出现的问题是设置了错误的信号，如本应设置模拟信号却设置了频率信号，或本应设置铂电阻信号却设置了（4--20）mA电流信号。　　压力信号输入一般是模拟信号，可以设置为（4--20）mA电流信号、（0～10）mA电流信号、（1～5）V电压信号。容易出现的问题是设置了错误的信号，如本应设置（1～5）V信号却设置了（4～20）mA电流信号。4．配套流量计的设置　　通常可以设置为孔板流量计、涡街流量计、涡轮流量计。由于流量计原理不同，因此，在流量积算仪的流量计算中．不同类型的流量计有不同的算法，如果流量计选型错误，则流量计算必然出错。5．温压补偿的设置　　应用在蒸汽介质流量计量时，需进行温压补偿。例如一台流量积算仪，当用于过热蒸汽时．需要同时进行温度补偿和压力补偿；当用于饱和蒸汽时，由于一一对应关系，只能对其中一个输入信号进行补偿，根据现场情况，只选择温度补偿或只选择压力补偿。如果应用在天然气介质流量计量中．需同时进行温度补偿和压力补偿。6．输入信号范围的设置　　温度输入信号、压力输入信号、流量输入信号分别设置自己的测量范围，流量积算仪设置的流量测量范围、温度测量范围、压力测量范围应分别大于现场的流量范围、温度范围、压力范围。例如，设置最大流量1O00m3/h，但实际测量流量为2000m3／h，超过了积算仪中设置的流量测量范围，则流量计算出错。二、接线时易出现的问题　　对于不同的输入信号．需要选择不同的接线端子。但在实际应用中，由于操作比较复杂，接线时容易出现错误。例如流量积算仪使用在饱和蒸汽下，流量积算仪内部设置为温度补偿，而在实际接线时将压力输入信号作为补偿信号接到流量积算仪，造成接线错误，从而造成流量计算错误。　　综上所述．要正确使用流量积算仪，需要专业人员严格按照现场操作条件进行设置和接线，以保证流量积算仪的正确使用；同时，流量计量人员应按照用户要求.模拟流量积算仪现场使用条件进行流量积算仪的检测。德国VSEEF4流量计原装在电磁流量计设定状态下(如何进入设定状态请参照前述操作),用▲或▼键上下翻屏查找,直到屏幕出现仪表量程设置字样,按右键确认键确认进入仪表量程设置,输入20mA对应的最大流量值(输入量程值时可按▲键对光标处数字加1或用▼键对光标处数字减1,移位时要先按左键复合键再同时按▼键光标右移1位选数位或先按左键复合键再同时按▲键使光标左移1位选数位),最大流量值输入完后,按右键确认键确认返回。(若按右键确认键不放,持续3秒钟则直接返回到显示状态,若要继续设定其它参数,按▲键.)(分体式仪表中若口径与量程选择不当屏幕下行将出现“错误”字样提示用户)　　在电磁流量计设定状态下(如何进入设定状态请参照前述操作)用▲或▼键上下翻屏查找,直到屏幕出现流量方向选择字样,按右键确认键确认进入流量方向选择设置,再用上键▲选择正向或反向按右键确认键确认返回。(若按右键确认键不放,持续3秒钟则直接返回到显示状态,若要继续设定其它参数按▲键。(注:改变正负号也可改变接线,将信号线正负调换,还可以将传感器调换安装方向.)金属管浮子流量计是由浮子、锥管、检测器等部件组成。浮子组件装有磁钢,其作用把是浮子的位移信号以磁信号的形式传输给检测器。检测器把这一检测到的信号再以电信号的形式远距离传输,并现场指示瞬时流量值。浮子流量计具有小流量值、范围度大、不用现场调试的特点。其结构简单、运动部件磨损小、使用寿命长、压力损失小、安装方便、维修量小、使用周期长、可远距离传输流量信号,与计算机连用可实现集中管理。 但也存在不足，如对于高黏度、大流量、以及两相以上流体不能测量。　　金属管浮子流量计实现流量测量的理论基础是“定压将,变面积“原理。在流动的流体中放置一个轴线与流向平行的浮子,见图1.　　金属管浮子流量计本体可以用两端法兰、螺纹或软管与测量管道连接。当流体自下而上流入锥管时,被浮子截流,这样在浮子上、下游之间产生压力差,浮子在压力差的作用下.上升,这时作用在浮子上的力有三个:流体对浮子的动压力、浮子在流体中的浮力和浮子自身的重力。只有当流体对浮子的动压力与浮子在流体中所受的浮力之和等于浮子的重力时，浮子就平稳地浮在某一位置上。  大量实验证明,在一定雷诺数的范围内，对于同一口径金属管浮子流量计,流体流速的大小与浮子的形状有关。对于给定的浮子流量计,浮子大小和形状已经确定,因此它在流体中的浮力和自身重力都是已知是常量,唯有流体对浮子的动压力是随来流流速的大小而变化的。因此当来流流速变大或变小时,浮子将作向上或向下的移动,相应位置的流动截面积也发生变化,流动截面积与浮子的.上升高度成比例，即浮子的某一高度代表流量的大小。浮子上下移动时,以磁耦合的形式将位置传递到外部指示器,直到流速变成平衡时对应的速度,浮子就在新的位置上稳定。对于-台给定的浮子流量计,浮子在测量管中的位置与流体流经测量管的流量的大小成一--对应关系。1.上电前,再次检查流量计供电及信号接线,并确认接线端子,螺丝拧紧，没有松动现象。2.电磁流量计上电,检查二次表液晶屏数值显示是否正常。然后按照第四节进行参数设置。3.参数设置完成后,开始时管道里并没有污水流过,这时流量计二次表应该显示空管报警,同时显示设备位号、量程、瞬时流量为0、量程进度条为空、累积量为0。4.检查自控系统信号是否与流量计二次表显示一致。5.检查管道、阀门及其它装置是否具备进水条件.如果具备进水条件,通知上游来水。按照3个流量值进行标定：50m³/h、100m³/h、150m³/h。上游来水通过调整外派水泵频率,并在出水流量计上尽量接近要求流量值,然后等进水稳定确认无气泡后,开始检查数值是否准确,如果数值基本符合并在工艺要求误差允许范围内,则标定完成.如果误差较大,则需要查明原因：●管道是否有泄露●流量计一次表安装是否有问题●流量计接地是否良好●周围是否有干扰源●一次表与二次表接线是否紧固●信号线屏蔽是否接地●确认一次表与二次表是否配套●重新确认参数设置，并进行微调,比如小信号切除等6.设置完成后，根据装置实际情况,将流量计投入使用。在投入使用前将调试过程中产生的累积量清零,确保自控系统累积量与现场二次表头显示一致,方便后期核对数据。三聚磷酸钠(俗称五钠)的生产过程中有一个中和过程，在该过程中磷酸和纯碱按一定比例混合、反应后被制成可用来进一步生产五钠的中和液。在这样一一个过程中为使产品质量得到有效控制就需要对加入中和罐的磷酸量根据分析结果进行精确的批量控制。存在的问题和解决方案   图1中流量计自1983年装置投产后就一直使用，到1997年已是残破不堪，常因其故障使装置的生产遭受影响。在这种情况下如何来解决好这个问题就很自然地纳入了我们的工作日程。我们首先想到的是想按原型号进行更新，但经市场询价后我们发现这种老式的仪表现在的售价实在太昂贵，竟达十一万多人民币一台，很不合算。经研究后，我们认为智能式电磁流量计能担此任(当时集批处理功能于一身的流量计还不多),其完善的功能和一体式结构既能够通过表头上的三个红外触摸键使将来的操作完全和老仪表一样在现场完成，也可利用这种仪表本身具有的HART通信功能和RS485接口方便地使用HART通讯器或其它智能终端实现远程操作。该方案投资仅为三万元人民币左右(不计远程终端，暂未用)。图1为控制系统图 2仪表选型和系统设计 (1)根据工艺的酸流量情况我们选用了口径为DN50的电磁流量计，针对磷酸的特殊腐蚀特性确定了聚四氟乙烯(PIFE衬里和钽电极，电源为24VDC(因电磁阀也用该电源)。 (2)调节阀延用原旧阀。 (3)增加一个直流24V2.SW的二位三通电磁阀，用来控制调节阀的气源(该气源在旧系统中直接受控于流量计)。. (4)因所选流量计本身的触点输出容量最大仅为0.1A24W故增加一-个触点容量为0.5A24V激励电压为24VDC的中间继电器(该继电器直接固定在流量计自身的接线盒内)用以可靠驱动电磁阀。系统构成示意图见图2。1、孔板流量计计量天然气的优势分析1)孔板流量计的结构组成比较简单，性能稳定可靠，节流装置运行稳定安全，整体使用寿命较长，且成本较为低廉，综合效益优势突出，校验检测质量合格。2)孔板流量计能够使区域性液体流动速度增加，降低静压力标准，产生压差，通过对压差进行测量的方式来评估待测定区域内流体流量的大小，故而测量精度较高，误差小。3)孔板流量计生产制造过程当中的相关检测件以及差压显示仪表能够由不同的生产厂家进行生产制造与供货，具有专业化、规模化生产的价值与潜力。4)由于孔板流量计在作用于天然气计量的过程当中,标准节流件为全世界通用，且有大量的国家、国际、行业标准作为支持，实际应用中不需要进行实流校准，操作步骤简单，质量控制可靠,且数据精度有所保障。2、孔板流量计计量天然气的误差消除1)要求从设计安装的角度入手,重视对孔板流量计作业质量的严格控制。当前我国存在大量标准的孔板流量计安装操作规范，当中对孔板流量计在安装过程当中的各项技术指标进行了详细、精确的规定。同时,安装期间还要求根据孔板前阻力件的结构形式，对应配置长度符合要求的直管段,工程实践中同时要求，直管段长度应当挖制在≥30d单位以上。若受客观环境条件影响，无法满足这一一要求，则需要在直管段上通过增设整流器装置的方式缩短安装长度。安装期间，还要求对孔板流量计入口端相对于管道线的方位进行控制，垂直角度90.0°进行控制，偏差应当严格控制在±1.0°范围之内。2)要求从应用维护的角度入手,重视对脉动流的消除与控制。为了最大限度的消除孔板流量计作业期间的脉动流，需要将天然气当中的水分最大限度的从管线中脱出出来，具体的技 术措施为:管道低处安装分液器,消除管线内部所累积的积液。与此同时，还需要在确保孔板流量计自身计量性能的基础之上，合理控制测量管道内部内径参数,同时合理提高管道差压取值标准。除此以外,还可以在测量点以前的入口端增设调压阀部件,使孔板流量计计量期间的输出压力能够取值比较稳定。相同类型的方法还有:将缓冲罐加装在测量管道以前位置,使气体能量能够得到及时的储存与释放,达到对抗差压波动的目的，避免天然气计量作业期间，脉动现象对计量精度所产生的不良影响。
