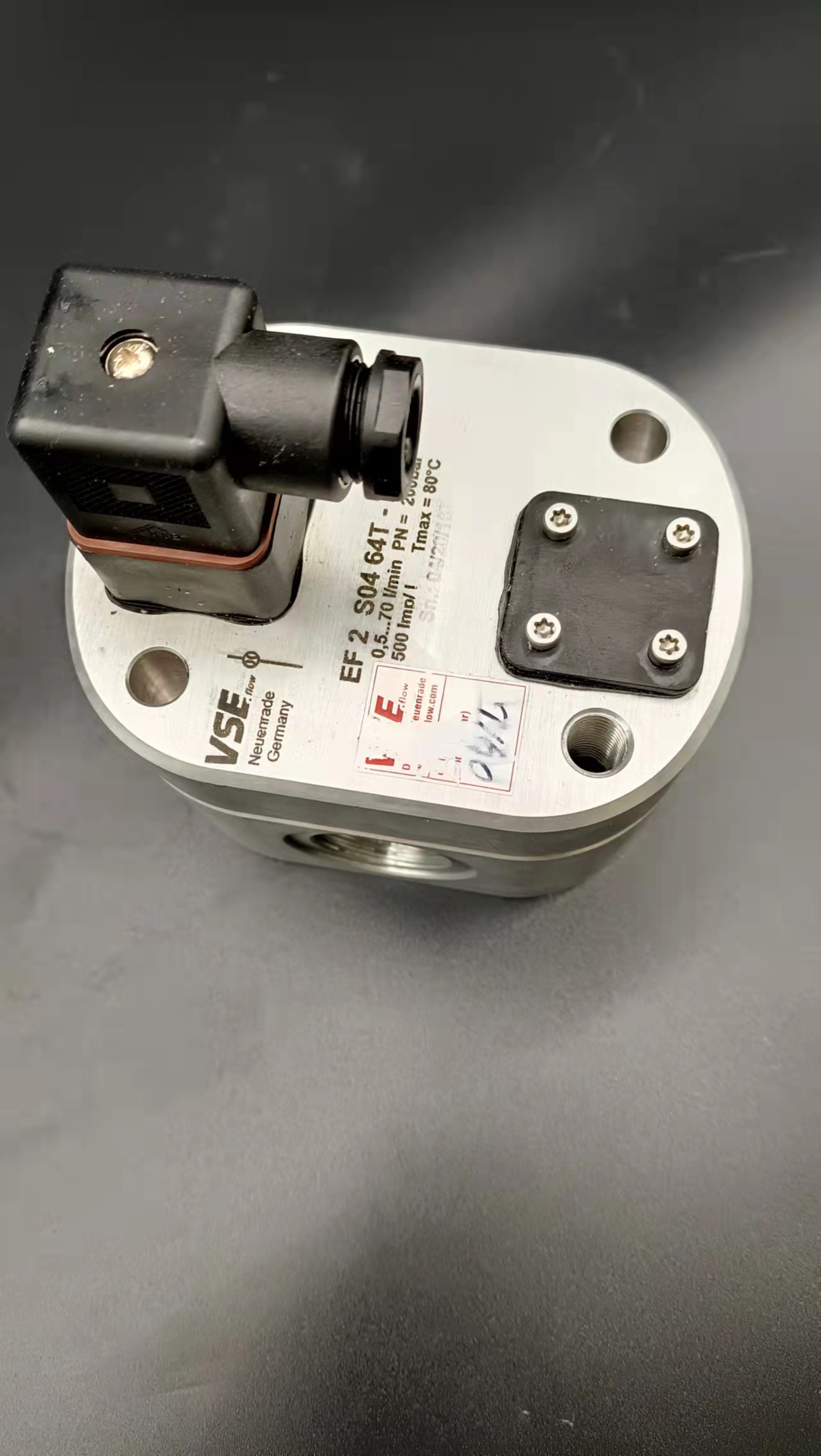

德国VSEVS1/2流量计中文样本同时我们还经营：1.涡街流量计的测量范围较大,一般10:1,但测量下限受许多因素限制:Re>10000是涡街流量计工作的最基本条件,除此以外,它还受旋涡能量的限制,介质流速较低,则旋涡的强度、旋转速度也低,难以引起传感元件产生响应信号,旋涡频率f也小,还会使信号处理发生困难。测量上限则受传感器的频率响应(如磁敏式一般不超过400Hz)和电路的频率限制,因此设计时一定要对流速范围进行计算、核算,根据流体的流速进行选择。使用现场环境条件复杂,选型时除注意环境温度、湿度、气氛等条件外,还要考虑电磁干扰。在强干扰如高压输电电站、大型整流所等场合,磁敏式、压电应力等仪表不能正常工作或不能准确测量。2.振动也是该类仪表的一大劲敌。因此在使用时注意避免机械振动,尤其是管道的横向振动(垂直于管道轴线又垂直旋涡发生体轴线的振动),这种影响在流量计结构设计上是无法抑制和消除的。由于涡街信号对流场影响同样敏感,故直管段长度不能保证稳定涡街所必要的流动条件时,是不宜选用的。即使是抗振性较强的电容式、超声波式,保证流体为充分发展的单向流,也是不可忽略的。3.介质温度对涡街流量计的使用性能也有很大的影响。如压力应力式涡街流量计不能长期使用在300℃状态下,因其绝缘阻抗会由常温下的10MΩ~100MΩ急降至1MΩ~10KΩ,输出信号也变小,导致测量特性恶化,对此宜选用磁敏式或电容式结构。在测量系统中,传感器与转换器宜采用分离安装方式,以免长期高温影响仪表可靠性和使用寿命。涡街流量计是一种比较新型的流量计,处于发展阶段,还不很成熟,如果选择不当,性能也不能很好发挥。只有经过合理选型、正确安装后,还需要在使用过程中认真定期维护,不断积累经验,提高对系统故障的预见性以及判断、处理问题的能力,从而达到令人满意的效果。德国VSEVS1/2流量计中文样本1、测量管、法兰、浮子的材料选择   针对酒精、乙醛流量测量,可采用一般防腐材料1Cr18NigTi制作测量管、法兰、浮子;针对粗醋酸、冰醋酸的流量测量,由于其腐蚀性强,则测量管内部接触被测介质的所有部位和浮子均要衬聚四氟乙烯材料,测量管、法兰采用1Cr18NigTi材料。 2.金属管浮子流量计和口径的计算与选择(针对液体流量测量) (1)当工艺专业提出液体体积流量Qva,我们用下式计算系数FV: 其中:ρs是所选择浮子材料的密度(g/cm3);1Cr18NigTi浮子ρs=7.8(g/cm3);PTFE浮子ρs=3.4(g/cm3);ρs是被测量介质的密度(g/cm3)。(2)根据以上计算得到的系数FV,我们可以得到对于液体用水标校时的流量QV(水):QV(水)=FV·Qva (3)根据生产厂家提供的流量表可选择出QV(水)所对应的金属管浮子流量计的口径、浮子号。 (4)按此浮子号的量程值除以系数FV得出介质的流量范围QN,刻度可在0.9QN至1.1QN选择。 (5)举例说明。原始技术数据见表1,计算结果及选择见表2。 3.现场显示及远传的选择   现场显示选用M7,指示实际状态下流体的瞬时流量值/小时。   远传型式可选用Es-电远传输出4～20mA,亦可选用EX-本安防爆远传输出4～20mA。 4.显示仪表选择   选择流量积算仪,它具有瞬时流量显示和比例累积流量积算功能。1.从经济方面考虑购置流量计的费用　　购置流量计时应比较不同类型流量计对整个测量系统经济的影响.例如,范围度小的流量计比范围度宽的流量计在相同测量范围下,需要多台流量计并联和多条管线才能覆盖,因此除流量计外还需增加许多辅助设备(如阀门、管线附件等).虽然表面上看流量计费用少了,但是其他费用则增加了,两者加起来也许并不合算.例如,安装孔板流量计加上差压计的费用相对便宜,但组成测量回路包括孔板的固定附件等其他费用,可能超过基本件费用很多.2.安装费用　　在购置流量计时,不仅要考虑流量计的购置费,还需考虑其他费用,如附件购置费、安装调试费、维护和定期检测费、 运行费和备用件费.例如,许多流量计使用时应配备比较长的上游直管段以保证其测量性能.因此,正确的安装需要额外布置管道或备有旁路管道作定期维护.所以安装费应多方面考虑,例如,还应包括运行所需的截止阀、过滤器等辅助费用等.3.运行费用　　流量计运行费用主要是工作时能量消耗,包括电动仪表内部电力消耗或气动仪表的气源耗能以及在测量过程中推动流体通过仪表所消耗的能量,亦即克服仪表因测量产生压力损失的泵送能耗费等.比如差压式流量计产生的差压,很大一部分不可恢复； 容积式流量计和涡轮流量计也具有相当阻力.只有全通道、无阻碍的电磁流量计和超声流量计此费用基本为零.插入式流量计由于用于大管径阻塞比小,其压力损失亦可忽略.据测算,管径为lOOmm的差压式孔板流量计1年泵送能耗费与流量计购置费相当, 如果换用电磁流量计,其购置费仅相当于4年多差压式孔板流量计的能耗费.可想而知,管径越大,泵送能耗费占总费用的比例越高.一般认为超过5000mm的流量计应尽可能选用低压损和无压损的流量计.例如,供水工程通常采用低压损的文丘里管等差压式传统流量计,而极少用孔板,现在则更新为电磁流量计和超声流量计.4.检测费用　　检测费用应根据流量计的检定周期决定.一般用于贸易结算的原油或成品油的检测,常在现场设置标准体积管对流量计进行在线检定.5.维护费用和备用件费用等　　维护费用为流量计投入使用后保持测量系统正常工作所需费用,主要包括维护费和备用件费.有运动部件的流量计需进行较多维护工作,如定期调换易磨损轴承、轴、转轮、传动齿轮等；没有运动部件的流量计也需进行检视,如最普通的用几何测量法检查差压式流量计.备用件费用会随着流量计性能提高的程度而增加.选用流量计时应考虑同时增加备用件的购置费用,尤其是从国外进口的流量计,有时常会因易损备件的购置问题而替换整台流量计.涡街流量计利用伴随漩涡分离的物理效应,可以采用热敏、力敏元件或通过光、声调制方法等来检测漩涡分离频率.至今用于检测分离频率的方法和采用的元件是多种多样的,归纳起来有以下几种典型方法：(1)热敏元件检测方法漩涡分离产生的交变环流所引起的整体表面速度脉动或者交变横向流的频率,用加热的金属丝、热敏电阻器等进行检测.(2)力敏元件检测方法漩涡分离造成的交变差压、交变升力或者交变升力引起的机械振动,用差动电容、电阻应变片、压电晶体、压电陶瓷等检测.(3)电磁传感器检测方法漩涡的分离所引起的膜片或者梭球等的往复振动的频率,用电磁传感器检测.(4)声、光信号调制检测方法利用声束光束通过涡街时受到漩涡的调制,由接收声强光强或相位的脉动频率得到漩涡分离频率.　　由于涡街流量计是利用流体自身的规则振荡来计量流量的,因而对流体的速度分向及流动噪声,比较敏感,因此在应用过程中对管道安装状况要求较高.对L游不同形式的阻力件必须配置足够长的满足不同要求的直管段,以保证仪：菱的测量精度.表l给出了不同形式阻力件祸街流量计上游最短直管段.　　在实际应用过程中,由于场地限制,有时不能提供足够长的直管段,为保证涡街流量计的准确测量,缩短直管段长度,可在上游阻力件和仪表之间装设整流器,使得不利于测量的流动状态进行整理、疏导消除流场的畸变和附加漩．在应用中要求涡街流量计与管道法兰连接使用的密封垫圈,不能突出管道内,以免造成测量误差.压电晶体的灵敏度高、体积小、线性范围大、结构简单、可靠性好、寿命长.因此,我们研究的智能涡街流量计系统采用力敏元件(压电晶体)来检测漩涡的频率.1.Modbus通讯协议概述   Modbus协议是应用于金属管浮子流量计电子控制器上的一种通用协议。通过此协议，控制器相互之间控制器经由网络(例如以太网)和其他设备之间可以通信。它已经成为一通用工业标准。有了它,不同厂商生产的控制设备可以连成工业网络,进行集中监控,减少了人力成本，提高了生产效率。  Modbus协议采用主从工作方式，允许一台主机和多台从机通信,每台从机地址由用户设定，地址范围为1~255。通信采用命令,应答方式，每一-种命:令帧都对应一-个应答帧。命令帧由主机发出，所有从机都将收到报文,但只有被寻址的从机才会响应命令,返回相应的应答帧。如果命令帧中寻址地址为0,则视为全局广播,所有从机把它当一条命令执行,不返回应答帧。 2.Modbus网络通讯传输模式   Modbus网络通讯可以设置为两种传输模式:ASCII模式或RTU(RenoteTeminalUnit)模式。笔者介绍的流量计采用的是RTU模式。RTU模式主要优点是:在同样的波特率下可比ASCII方式传送更多的数据。 RTU模式中字节的格式如下: 编码系统:8位二进制，十六进制0-9,A-F。 数据位:1个起始位;8个数据位;奇/偶校验时1个停止位,无奇偶校验时2个停止位。 错误校验区:循环冗余校验(CRC)。 开始和终止都需要至少35个字符时间的停顿间隔。 3.Modbus功能码   Modbus定义的功能代码范围为1~127,不同功能的设备往往只使用其中的一部分。在主机要求传输中,功能代码告诉从机要执行一一个什么动作。在从机响应传输中，如果从机发送的功能代码与主机发送的功能代码相同,则表明从机已执行所要求的功能;如果不同则表明从机没有执行所要求的功能，返回了一个错误信息。   金属管浮子流量计设计在通讯过程中用03H(读取内部寄存内容和10H（刷新多个寄存器内容）两个功能。在电磁流量计设定状态下(如何进入设定状态请参照前述操作),用▲或▼键上下翻屏查找,直到屏幕出现仪表量程设置字样,按右键确认键确认进入仪表量程设置,输入20mA对应的最大流量值(输入量程值时可按▲键对光标处数字加1或用▼键对光标处数字减1,移位时要先按左键复合键再同时按▼键光标右移1位选数位或先按左键复合键再同时按▲键使光标左移1位选数位),最大流量值输入完后,按右键确认键确认返回。(若按右键确认键不放,持续3秒钟则直接返回到显示状态,若要继续设定其它参数,按▲键.)(分体式仪表中若口径与量程选择不当屏幕下行将出现“错误”字样提示用户)　　在电磁流量计设定状态下(如何进入设定状态请参照前述操作)用▲或▼键上下翻屏查找,直到屏幕出现流量方向选择字样,按右键确认键确认进入流量方向选择设置,再用上键▲选择正向或反向按右键确认键确认返回。(若按右键确认键不放,持续3秒钟则直接返回到显示状态,若要继续设定其它参数按▲键。(注:改变正负号也可改变接线,将信号线正负调换,还可以将传感器调换安装方向.)实际应用中，磁翻板液位计如果出现消磁现象，就不能正常使用。那么，消磁原因是什么？如果磁翻板液位计出现消磁现象应如何处理呢？一、磁翻板液位计消磁的原因：　　侧装式磁翻板液位计的磁浮子在使用过程中磁浮子会有消磁现象，从而导致磁翻板液位计失效。一般来讲，造成磁翻板液位计消磁的原因，主要有以下几点1、硬磁材料的剩磁小于耦合临界值。随着时间变化，受自身因素的影响随着时间的推移，硬磁材料的剩磁会出现小于耦合临界值的现象。　2、高性能硬磁材料有氢脆现象。　3、使用温度高于硬磁材料的居里温度。二、磁翻板液位计消磁的处理：　　　针对导致磁翻板液位计消磁的原因，通常需要做到以下几点，以应对磁翻板液位计的消磁现象。1、从设计方面看，要选用恰当的硬磁材料。比如在选用磁性材料时，应选用居里温度高于使用温度20%以上、能够保证五年后剩磁超过临界值的磁性材料。2、从生产方面看，加工磁浮子时应注意：a.在磁浮子内填充惰性气体（如氩气）。　b.在产品生产加工阶段，焊接（氩弧焊）时应注意采取降温措施，以避免磁浮子的磁性材料处的温度超过磁性材料的居里温度。3、从使用方面看，用户要做到以下几点：　a.在订货时，选用恰当的型号，达到使用温度不超过磁翻板液位计的标称温度；　b.在使用中，应对侧装式磁翻板液位计的使用情况（能否正常工作）进行随时观察，并注意记录介质的实际温度。  由于孔板流量计有多个测量单元，影响其测量准确度的因素很多(如孔板的加工误差，安装误差、计量软件的计算误差等)。此外,在现有工况条件下，由于介质中的杂质对孔板有一定的冲击腐蚀作用，易造成差压变送器产生零点漂移，特别是当天然气处理效果不理想时,对计量的影响更大。因此,节流装置和差压变送器的使用维护是一个重点。应在下面的实际运行中加以注意:(1)当天然气处理效果不理想时，在孔板上游端面会沉积脏物。不仅会降低孔板的使用寿命,还会造成较大的计量偏差。(2)变送器导压管的作用是将孔板前后的压力信号引入差压,测量出差压值参.与流量计算,上下游导压管带液会使差压偏小(大),造成流量偏小(大)。在冬季,导压管冻堵现象较常见,如果流量值出现大的起伏,很可能是导压管带液或冻堵了。(3)孔板胶圈变形。由于孔板胶圈在清油的浸泡下容易变形(这种情况在夏季尤为突出)，因此在.天然气处理装置停运的情况下,要注意检查胶圈变形的情况,-旦孔,板松动应立即更换,不然不仅会因胶圈泄漏造成较大的计量误差,还会出现孔板脱落难以取出.必须停产维修的局面。(4)当天然气处理不干净时,其中的粉尘、水化物等对孔板有很强的冲刷腐蚀作用,会在孔板表面形成麻点,使直角边变钝，因此,孔板应经常检查更换,否则准确度会降低。(5)差压变送器零点漂移除了与仪表本身的稳定性有关外，,导压.管带液也会造成很大的影响。由于孔板流量计的流量和差压值成开方关系,差压变送器的零点出现正负漂移会直接造成积算流量偏大或偏小。(6)流量计算机中一些关键参数输入不正确或更新不及时。比.如,孔板开孔直径是以平方的形式出现的,由于孔板开孔直径会随季节和运行时间发生变化,一-定要定期测量孔板的开孔直径，并在流量计算机中及时更新。  天然气组分变化不仅影响相对密度,还影响超压缩系数。对于没有在线色谱仪的计量系统,,在组分变化不大的情况下流量计算机中一般每周输入-周天然气组分的平均值，但在天然气组分变化很大的情况下，每天都要对天然气组分进行化验.更新。2提高天然气计量准确度的应对措施(1)定期清洗检查孔板。比如孔板流量计光洁度直角边锐利度、胶圈变形情况、孔板开孔直径等。在正常的生产情况下。每月清洗检查-次,在出现不正常的情况下,视情况加密检查次数。(2)对流量计前过滤器每两小时排污一次,每月清洗过滤器芯--次。(3)正确输入计量参数并及时更新.按时校验变送器零点。另外,在气量波动较大的情况下,及时调节差压变送器量程,使测量值尽量在量程的1/3-2/3之间，以保证测量准确度。在测量值超出变送器最大、最小量程范围时，要考虑更换合适孔径的孔板。德国VSEVS1/2流量计中文样本性能特点  设计发明的新型孔板流量计整流器的优势主要在于提取、安装整流管的过程中无需截断流体或置换流体管路，实现在线维护整流器。此外，设计驱动装置使整流管在上下阀腔内穿梭时，可实现整流管两端同步升降，使整流器安装与拆卸快捷、简便。整个维护过程可避免高压流体给现场操作人员带来伤害，同时也解决了清洗、更换整流器时需要停产的问题。  通过上阀腔齿轮轴、滑板阀、下阀腔齿轮轴的配合就可移动管腔内的整流管（板），取出与安装归位的整个过程简单、平稳、快捷，实现了在线维护整流器，减少天然气或有毒有害气体与操作人员的接触，消除了潜在的危险。使用方法  孔板流量计装置工作前，首先对密封性进行检查，保证其处于安全工作状态。工作时主要包括整流管（板）平稳提升、整流管（板）安全取出以及整流管（板）安装归位三个部分。整流管（板）平稳提升：打开平衡阀，使上阀腔与下阀腔连通，从而平衡上阀腔与下阀腔内的压力。其次，打开滑板阀，驱动下阀腔齿轮轴，将整流管（板）从下阀腔移至上阀腔，接着关闭滑板阀，关闭平衡阀。整流管（板）安全取出：打开放空阀，上阀体通过放空通孔与外界大气连通，使上阀腔与外界的压力平衡。打开顶丝，取出顶板、压板。驱动上阀腔齿轮轴，将整流管（板）从上阀腔取出。整流管（板）安装归位：将整流管（板）放入上阀腔，驱动上阀腔齿轮轴，将整流管（板）下放上阀腔底部为止。盖好压板、顶板，安装顶丝，关闭放空阀。打开平衡阀，使上阀腔与下阀腔内的压力平衡。打开滑板阀，驱动下阀腔齿轮轴，将整流管（板）从上阀腔移至下阀腔。关闭滑板阀，关闭平衡阀。打开放空阀，将上阀腔气体放空，确保上阀腔内部压力平稳，最后关闭放空阀。  热式气体质量流量计按结构可以分为热分布型和浸入型。热分布型热式流量计将传感元件放置于管道壁,传感元件经过加热温度高于流休温度，流体流经传感元件表面导致上下游温度发生变化,利用上下游温度差测量流体流量，一般用于微小流速气体流量的测量。   热分布型热式流最计的T.作原理如图1所示,传感元件由上游热电阻、加热器利下游热电阻组成,加热器位于管道中心，使得传感元件温度高于坏境温度，上游热电阻和下游热电阻对称分布于加热器的两侧。图1中曲线1所示为管道中没有流休流过时传感元件的温度分布线.相对于加热器的上下游热电阻温度是对称的。当有流体经过热式传感元件时,温度分布为曲线2,显然流体将上游部分的热量带给下游，导致上游温度比下游温度低，上下游热电阻的温度差△T反映了流体的流量,即△T=f(m)。当流体流速过大时，上下游热屯阴的温度差△7趋向于0,因此热分布型热式气体质量流量计用于测量低流速气休微小流量。气体质量流量qm可表示为 式中:Cp-一流体介质的定压比热容;A一热传导系数;K一一仪表系数。   浸入型热式流最计的工作原理如图2所示，一般将两个热电阻置于中大管道中心,可测量中高流速流体。热电阻通较小电流或不通电流，温度为T;另一热电阻经较大电流加热,其温度T高于气体温度。管道中有气流通过时，两者之间的温度差为△T=Tv-T0气体质量流量qm与加热电路功率P、温度差△T的关系式为   式中:E一系数与流体介质物性参数有关;D一与流体流动有关的常数。   如果保持加热电路功率P恒定，这种测量方法为恒功率法;如果保持温度差△T恒定，这种测量方法为恒温差法，两种方法有各自的优缺点，使用时据具体环境和需要而定。目前较普遍的是采用恒温差法,由于需要不同的应用领域,恒温差法已不适用于某些场.合的测量，因此恒功率法应用领域越来越广泛。恒温差法的基本原理是流体流过加热的热电阻表面使得热电阻表面的温度降低，热电阻的阻值变小。反馈电路自动进行处理,通过热电阻的加热电流变大从而使得热电阻温度升高,即可使得热电阻与流体温度差恒定。通过测量传感电路的输出电流或输出电压便可获得流量值。恒功率法的基本原理是加热功率为恒定值,管道内没有流体流过时温度差△7最大,当流体流过热电阻表面时热电阻与流体温度差变小,通过测量△T便可得到流体流量。1.计量原理　　流体通过涡轮流量计时，流速被转换为涡轮的转速，转速再被转换成与流量成正比的电信号，最后在计数器上进行显示和累计。目前，绝大多数涡轮流量计都为一体化智能流量计，除上述机械计量部分外，还包括1台体积计算仪，依据实测工况流量、取压口实测压力、测温口实测温度及内部设定的一些固定参数进行计算，将工况体积转换为可贸易交接的天然气体积，其原理如图1所示。2换算原理2.1工作条件下的体积流量计算实用公式工作条件下的体积流量计算实用公式如式(1)所示：式(1)中，qf为工作条件下的体积流量，m3/s；f为输出工作频率，Hz，由频率计采集；k为系数，m-³，可按流量计铭牌给定值。2.2标准参比条件下的体积流量换算实用公式标准参比条件下的体积流量换算实用公式如式(2)所示：式(2)中，qn为标准参比条件下的体积流量，m3/s；pf为工作条件下的绝对静压力，MPa；pn为标准参比条件下的绝对静压力，MPa；Tn为标准参比条件下的热力学温度，K；Tf为工作条件下的气体绝对温度，K；Zn为标准参比条件下的气体压缩因子；Zf为工作条件下的气体压缩因子。　　工作条件下的压力和温度的准确度取决于测量仪表。标准参比条件下的绝对静压力为101.325kPa，热力学温度为293.15K。输出工作频率由频率计采集得到。在不考虑涡轮流量计测量误差的基础上，研究范围可进一步缩小，可主要从天然气组分对计量的影响和脉动流对计量的影响两方面进行研究。容积式流量计主要用来测量不含固体杂质的高粘度液体，例如油类、冷凝液、树脂和液态食品等粘稠流体的流璧，而且测量准确，精度可达士0.2%，而其他流量计很难测量高粘度介质的流量。椭圆齿轮流量计是最常用的一种容积式流量计.如图3-13所示。1.工作原理　　椭圆齿轮流量计的测量部分是由两个互相啮合的椭圆形齿轮A和B以及轴、壳体等组成。椭圆齿轮与壳体之间形成测量室。如图3-14所示。　　当被测流体流经椭圆齿轮流量计时，由于要克服仪表阻力必然引起压力损失，从而在其人口和出口之间产生压力差 . 在此压力差的作用下，产生作用力矩使椭圆齿轮连续转动 .　　由于 P1>P2，P1、P2共同作用产生的合力矩使A轮顺时针转动. 而B轮上的合力矩为零，此时A轮带动 B 轮顺时针转动.A为主动轮.B为从动轮. 在图3-14(b) 所示中间位置时，A轮和B轮都为主动轮.在图3-14(c)所示位置时，A轮上的合力矩为零，而B轮上的合力矩最大.B 轮逆时针转动，此时B为主动轮 .A 为从动轮。如此循环往复，将被测介质以椭圆齿轮与壳体之间的月牙形容积为单位，依次由进口排至出口。椭圆齿轮流量计旋转一周排出的被测介质体积量是月牙形容积的 4 倍。椭圆齿轮流量计的体积流量Q为:Q=4nv2(3-7)式中:n为椭圆齿轮的旋转速度;V2为椭圆齿轮与壳体间形成的月牙形测量室的容积。2.使用特点　　椭圆齿轮流量计适用于洁净的高粘液体的流量测量，其测量精度高，压力损失小，安装使用方便，可以不需要直管段。但被测介质中不能含有固体颗粒，更不能夹杂机械物，否则会引起齿轮磨损甚至损坏。所以为了保护流量计，必须加装过滤器。　　椭圆齿轮流盘计在启用或停运时，应缓慢开、关阀门，否则易损坏齿轮，另外，流量计的温度变化不能太剧烈，否则会使齿轮卡死。
