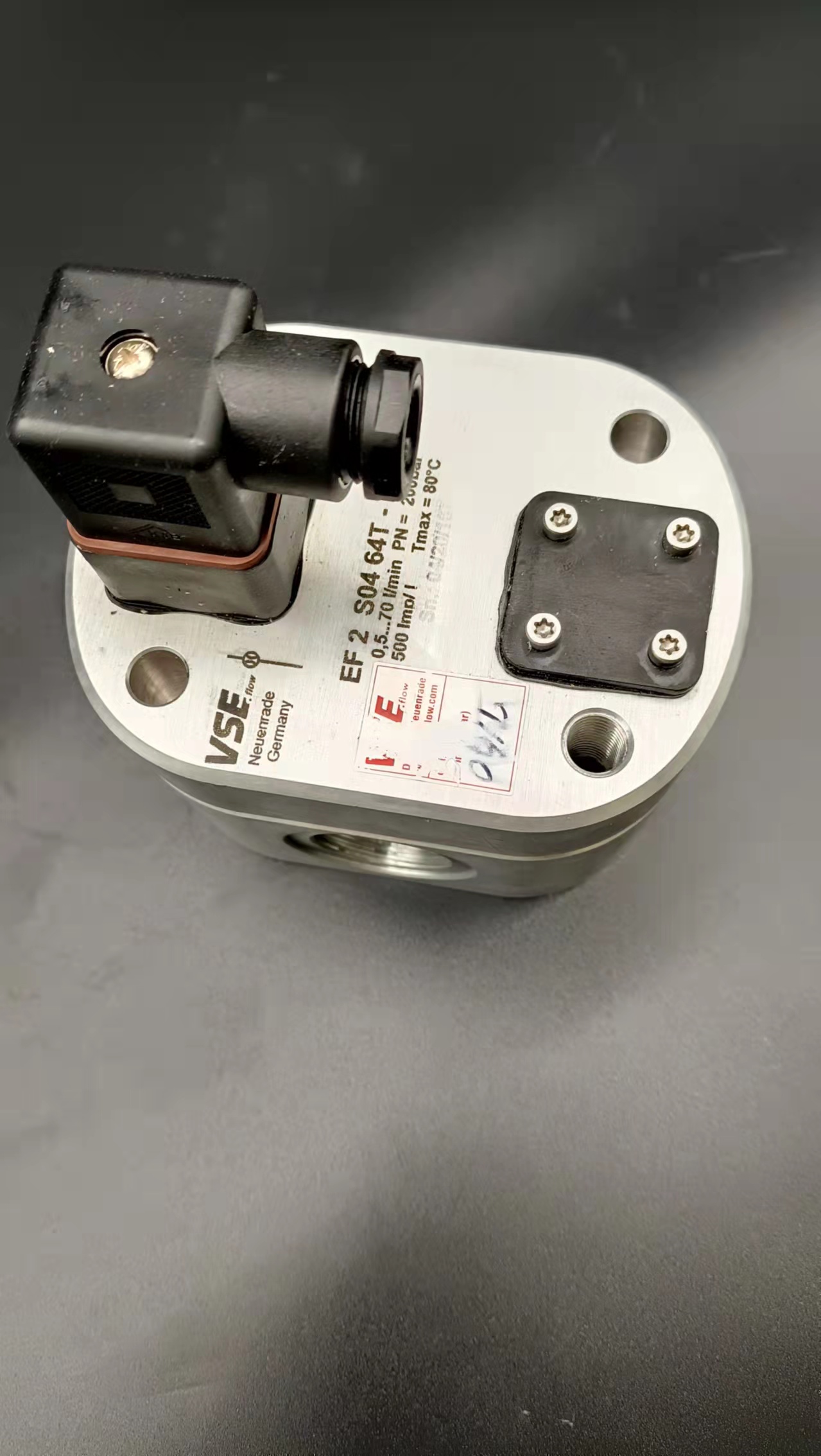

德国VSEAP0.2流量计中国官网同时我们还经营：计量管路流量量程变化是实际使用中经常遇到的情况, 特别是直接对没有储气设备用户供气的计量更是如此。我国天然气、煤气的大部分消耗是供给城市作民用燃气的,一般日负荷的变化都比较大,流量的量程变化也就较大。常用孔板流量计的量程比一般为3:1,对于大量程比的场合,一般采用以下三种方法解决。(1)将大流量分段多路并联组合进行测量.在流量量程变化较大的场合,往往采用不同管径的计算管道并联组合,通过计量管路的组合切换来适应流量的变化;这是目前较为常用的方法。(2)更换孔板片改变值进行测量.在不改变标准孔板节流装置和差压计的情况下,通过更换不同开孔直径的孔板,改变孔径比的方法来实现流量测量。适用于较长时间的季节性流量较大幅度改变或供气量的突然变化致使差压计超出规定使用范围的情况。(3)用一台孔板流量计并联不同量程差压计进行测量.采用同一台孔板流量计的一次装置,并联两台或两台以上不同量程的差压计进行切换测量。容积式流量计主要用来测量不含固体杂质的高粘度液体，例如油类、冷凝液、树脂和液态食品等粘稠流体的流璧，而且测量准确，精度可达士0.2%，而其他流量计很难测量高粘度介质的流量。椭圆齿轮流量计是最常用的一种容积式流量计.如图3-13所示。1.工作原理　　椭圆齿轮流量计的测量部分是由两个互相啮合的椭圆形齿轮A和B以及轴、壳体等组成。椭圆齿轮与壳体之间形成测量室。如图3-14所示。　　当被测流体流经椭圆齿轮流量计时，由于要克服仪表阻力必然引起压力损失，从而在其人口和出口之间产生压力差 . 在此压力差的作用下，产生作用力矩使椭圆齿轮连续转动 .　　由于 P1>P2，P1、P2共同作用产生的合力矩使A轮顺时针转动. 而B轮上的合力矩为零，此时A轮带动 B 轮顺时针转动.A为主动轮.B为从动轮. 在图3-14(b) 所示中间位置时，A轮和B轮都为主动轮.在图3-14(c)所示位置时，A轮上的合力矩为零，而B轮上的合力矩最大.B 轮逆时针转动，此时B为主动轮 .A 为从动轮。如此循环往复，将被测介质以椭圆齿轮与壳体之间的月牙形容积为单位，依次由进口排至出口。椭圆齿轮流量计旋转一周排出的被测介质体积量是月牙形容积的 4 倍。椭圆齿轮流量计的体积流量Q为:Q=4nv2(3-7)式中:n为椭圆齿轮的旋转速度;V2为椭圆齿轮与壳体间形成的月牙形测量室的容积。2.使用特点　　椭圆齿轮流量计适用于洁净的高粘液体的流量测量，其测量精度高，压力损失小，安装使用方便，可以不需要直管段。但被测介质中不能含有固体颗粒，更不能夹杂机械物，否则会引起齿轮磨损甚至损坏。所以为了保护流量计，必须加装过滤器。　　椭圆齿轮流盘计在启用或停运时，应缓慢开、关阀门，否则易损坏齿轮，另外，流量计的温度变化不能太剧烈，否则会使齿轮卡死。德国VSEAP0.2流量计中国官网  涡街流量计是基于流体力学中著名的“卡门涡街”研制的。在流动的流体中放置- -非流线型柱形体,称旋涡发生体,当流体沿旋涡发生体绕流时,会在涡街发生体下游产生两列不对称但有规律的交替旋涡列,这就是所谓的卡门涡街,如图1所示。   大量的实验和理论证明:稳定的涡街发生频率ƒ与来流速度v1及旋涡发生体的特征宽度d有如下确定关系叫:   式中St为斯特罗哈数,与雷诺数和d相关。   当雷诺数Re在一定范围内(3 X102~2 X105)时(4],St为一常数,对于三角柱形旋涡发生体约为0.16   雷诺数的定义为   式中S为管道的横截面积。   由高精度气体涡街流量计的测量原理可知,通过测量旋涡发生频率仅能得到旋涡发生体附近的流速vI,由式(3)可知在横截面积一定的情况下,流体的流量Q与流体的平均流速v成正比,因此要精确计量流体的流量必须找到`v与v1的对应关系。   根据流体力学理论,在充分发展的湍流状态下，流体的速度分布有如下关系式川:   式中:vp为到管壁距离为y的P点的速度;y为点到管壁处的距离;Vmax:为管道中的最大流速,通常取管道中心的速度;R为管道的半径;n为雷诺数的函数。 表1中给出了部分雷诺数与n的对应关系。   由于旋涡发生体的位置固定,因此当雷诺数一定时v1与`v有固定的比例关系换言之,当雷诺数Re变化时,二者的比值也发生变化，   图3给出了不同雷诺数下充分发展的湍流的流速分布,如图所示Re越大,流速分布越平滑,即旋涡发生体附近的流速越接近平均流速,故ƒ( Re)应为单调递减函数。图4给出了3台50mm口径，宽度14 mm三角形旋涡发生体的气体涡衔流量计,在20℃,一个标准大气压下,不同雷诺数下的K值曲线。如图所示实验数据与理论分析基本一致,因此涡衔流量计的测量原理即决定了仪表系数的非线性特性。若要提高涡街流量计的计量精度,必须针对不同的流速分布对K值进行修正。电磁流量计测量的液体中会含有一些气泡，如果气泡分布均匀，则不影响测量。然而，一旦气泡变大，整个电极通过电极时会被遮挡，使流量信号输入电路瞬间开路，导致输出信号抖动　　如何判断电磁流量计的测量误差是由被测液体中的气泡组成的？如何处理这种情况？简单介绍一下　　当测量效果抖动时，磁场的励磁回路电流立即被切断。假设此时表面仍有闪烁和不稳定现象，说明大部分是由气泡效应引起的　　在确定许多气泡影响电磁流量计的测量效果后，有必要寻找相应的处理方法。假设由于装置的定向，许多气泡混合到液体中。例如，如果电磁流量计安装在管道系统的高点，储存气体或从外部吸入空气，形成流量计的晃动　　这是非常有用的方法来代替装置的定位，但在很多情况下，装置的直径很大，或者设备的方向不容易改变。建议在电磁流量计上游安装集气袋和排气阀，以清除残余气体，减少影响测量效果的因素，保证测量的准确性。涡街流量计安装方式的选择 涡街流量计既可安装在水平管道上，也可安装在垂直管道上。　　因为涡街流量计是一种速度式流量计,要实现准确测量,必须注意保证满管测量,故在水平管道上安装涡街流量计,一般应选择安装在管道的最低处，安装在垂直管道时，流体的流向应自下而上。　　涡街流量计直管段要求 涡街流量计的安装对其前后直管段的要求是非常苛刻的,流量计上游要保证有10D~35D 的直管段(D为管道直径),流量计下游直管段应不小于5D,上游直管段长短视上游有无直角弯、扩大管、缩径管而定。　　特别注意，在直管段满足要求的情况下,流量计应尽量选择安装在前后直管段尽量大的管道位置处，这样能够保证流量计上下游节流件所造成的紊流不致影响到流量计测量精度。涡街流量计安装位置的选择1)管道的强烈震动会对涡街流量计的测量产生一定的影响,故在选择涡街流量计安装位置时,应尽量避免安装在有强烈震动的管道上,以免影响测量精度.当管道有震动时，必须采取减震措施。2)工频干扰信号存在也会对涡街流量计的测量产生非常大的影响，工频信号会叠加到测量信号中去。故涡街流量计尽量避免安装在大功率电动机等存在的环境里，在此环境下,必须采取做好仪表接地，选用屏蔽电缆，信号的传输方式采用直流信号等措施消除工频干扰。3)涡街流量计漩涡发生体的迎流面必须正对着流体流动方向，安装时应特别注意，否则会产生非常大的偏差。4)在涡街流量计带有流量调节的系统中,涡街流量计即使满足直管段要求,也必须安装在调节阀前。否则调节阀产生的射流会对涡街流量计的测量产生影响，会出现阀门开小,流量反而增大的现象。在电磁流量计等节点设备和PC机通信的过程中,由地址帧、命令帧、数据帧、校验和可组成各种功能不同的报文.由于采用主从工作方式来实现通信,电磁流量计等节点设备仅能接收并执行PC机发送来的控制命令,而不能发送命令给PC机.因此,由PC机发往流量计等节点设备的报文一般包括一个地址帧,一个命令帧,若干个数据帧和一个校验和,其报文格式如图4.5a所示：而由流量计等节点设备发往PC机的报文一般包括一个地址帧,若干个数据帧和一个校验和,其报文格式如图4.5b所示.　　由于RS-485电气标准规定每段只能联结32个节点设备,因此可用地址帧中的5位表示这32个地址,其余3位用来表示命令,从而构成地址命令帧.对于控制命令需求不超过八个的通信系统,采用地址命令帧可压缩报文长度提高通信效率.电磁流量计和PC机通信的主要目的是将流量计采集到的数据读到PC机中.这些数据包括：总累积流量、正向累积流量、反向累积流量、瞬时流量.通信时,PC机只需向电磁流量计发送读总累积流量、读正向累积流量、读反向累积流量、读瞬时流量命令即可,因此二者间通信所用的地址帧和命令帧可合二为一,用一个地址命令帧代替.PC机和电磁流量计间的地址命令帧定义如图4.6所示.二者通信所使用的报文可简化为图4.7的格式.电磁流量计在设定状态下(如何进入设定状态请参照前述操作),用▲或▼键上下翻屏查找,直到屏幕出现空管报警允许字样,按右键确认键确认进入空管报警允许设置,用▲键在允许、禁止选项中选择允许按右键确认键确认用▲键选择空管报警阈值设置,按右键确认键确认进入空管报警阈值设置,输入空管报警阈值,按右键确认键确认,按▲键选择空管量程修正设置,按右键确认键确认进入空管量程修正设置,输入空管量程修正值,按右键确认键确认返回。若按右键确认键不放持续3秒钟则直接返回到显示状态,若要继续设定其它参数按▲键。注①当仪表检测空管状态,此时又设置为空管报警允许则会将仪表输出和显示全部置为0②空管报警阈值设置是选择空管报警灵敏度范围的,最大阈值可设为999.9%超过该值意味着空管③空管量程修正是为测量相对电导率而用的,在传感器充满液体情况下,修正系数使电导比为一个确定值,该值范围为0~3.999例如,被测液体是水,其电导率约为100us/cm,修正系数可设为1空管报警阈值设置小于999.9%;当被测液体为酸碱盐其电导率大于100us/cm修正系数可设为小于1空管报警阈值设置小于999.9%,当被测液体电导率小于水的电导率时,修正系数可设为大于1空管报警阈值设置小于999.9%;这样才不会出现误报警。假若出现误报警可参照上述重新设置修正系数和空管报警阈值④报警提示:分体式电磁流量计在显示屏中间用空管字样表示,一体式在显示屏右上角用!表示。⑤若对空管量程修值和空管报警阈值不清楚最好选择空管报警关闭。德国VSEAP0.2流量计中国官网  由于孔板流量计有多个测量单元，影响其测量准确度的因素很多(如孔板的加工误差，安装误差、计量软件的计算误差等)。此外,在现有工况条件下，由于介质中的杂质对孔板有一定的冲击腐蚀作用，易造成差压变送器产生零点漂移，特别是当天然气处理效果不理想时,对计量的影响更大。因此,节流装置和差压变送器的使用维护是一个重点。应在下面的实际运行中加以注意:(1)当天然气处理效果不理想时，在孔板上游端面会沉积脏物。不仅会降低孔板的使用寿命,还会造成较大的计量偏差。(2)变送器导压管的作用是将孔板前后的压力信号引入差压,测量出差压值参.与流量计算,上下游导压管带液会使差压偏小(大),造成流量偏小(大)。在冬季,导压管冻堵现象较常见,如果流量值出现大的起伏,很可能是导压管带液或冻堵了。(3)孔板胶圈变形。由于孔板胶圈在清油的浸泡下容易变形(这种情况在夏季尤为突出)，因此在.天然气处理装置停运的情况下,要注意检查胶圈变形的情况,-旦孔,板松动应立即更换,不然不仅会因胶圈泄漏造成较大的计量误差,还会出现孔板脱落难以取出.必须停产维修的局面。(4)当天然气处理不干净时,其中的粉尘、水化物等对孔板有很强的冲刷腐蚀作用,会在孔板表面形成麻点,使直角边变钝，因此,孔板应经常检查更换,否则准确度会降低。(5)差压变送器零点漂移除了与仪表本身的稳定性有关外，,导压.管带液也会造成很大的影响。由于孔板流量计的流量和差压值成开方关系,差压变送器的零点出现正负漂移会直接造成积算流量偏大或偏小。(6)流量计算机中一些关键参数输入不正确或更新不及时。比.如,孔板开孔直径是以平方的形式出现的,由于孔板开孔直径会随季节和运行时间发生变化,一-定要定期测量孔板的开孔直径，并在流量计算机中及时更新。  天然气组分变化不仅影响相对密度,还影响超压缩系数。对于没有在线色谱仪的计量系统,,在组分变化不大的情况下流量计算机中一般每周输入-周天然气组分的平均值，但在天然气组分变化很大的情况下，每天都要对天然气组分进行化验.更新。2提高天然气计量准确度的应对措施(1)定期清洗检查孔板。比如孔板流量计光洁度直角边锐利度、胶圈变形情况、孔板开孔直径等。在正常的生产情况下。每月清洗检查-次,在出现不正常的情况下,视情况加密检查次数。(2)对流量计前过滤器每两小时排污一次,每月清洗过滤器芯--次。(3)正确输入计量参数并及时更新.按时校验变送器零点。另外,在气量波动较大的情况下,及时调节差压变送器量程,使测量值尽量在量程的1/3-2/3之间，以保证测量准确度。在测量值超出变送器最大、最小量程范围时，要考虑更换合适孔径的孔板。
