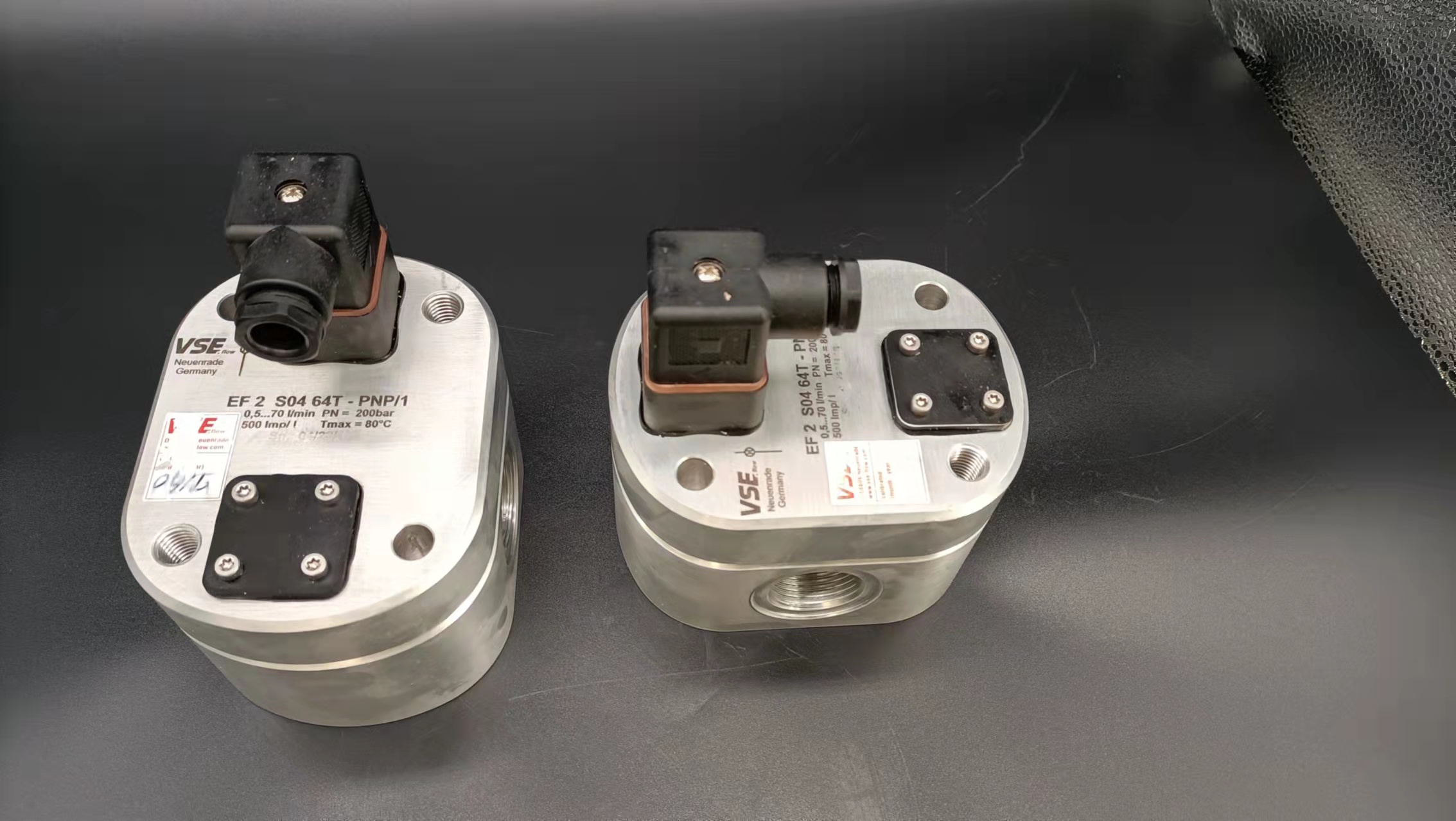

德国VSEEF4流量计联系同时我们还经营：  很多天然气用气小户,其用气特点为:瞬时流量较小或流量波动幅度较大.旋进漩涡流量计可作为用气小户交接计量的首选。下面是直接影响旋进漩涡流量计准确度的常见因素:(1)旋进漩涡流量计是通过测量漩涡频率来计量流量的，流量计前有节流件。节流件会对气流产生扰动，比如流量计前安装调压阀致使计量值波动较大，将调节阀装到流量计后面后,流量就平稳很多。(2)用旋进旋涡流量计计量气井气或油井伴生气这些未经处理的天然气时，由于气中带液较多，对传感器的冲击腐蚀作用较强,容易造成损坏或磨损.另操作不当还会造成部件损坏,比如开关阀门过猛，,打坏旋涡发生体等。(3)应安装适合流量范围的流量计以满足上限流量和下限流量的使用。对有条件的用户可装大.小口径两台流量计,随供气大小倒换使用。(4)计量不准.难以发现。由于旋进漩涡流量计不像孔板流量计那样，各个测量部件都可以通过检查判断故障，旋进漩涡流量计在一体化设计、维护量低的优势下同时存在故障难以判断的弊端。在不知道用户具体用气量.流量计上压力、温度显示正确的情况下，很难判断流量计上所显示气量的准确性,只能到检定部门用标准装置进行检测判断。有厂曾出现流量计已经不准而未及时发现的情况，这种情况很容易产生计量纠纷。1.环境条件  电磁流量计安装分为两种:一体式和分体式。(1)现场和环境较好的条件下，一般选用一体式，即传感器和转换器组装成一体。(2)分体式电磁流量计即传感器和转换器分开装于不同地点，一般出现以下情况时选用分体式:①环境温度或流量计转换器表面受辐射温度超过60℃;②管道振动较大的场合:③对传感器的铝壳严重腐蚀的场合:④现场湿度较大或有腐蚀性气体的场合:⑤流量计装在高空或不方便调试的场合。2.防爆及防护等级  根据环境要求，选择本安、隔爆型电磁流量计或普通型，并且满足一定的防护等级，按规范进行安装，提高仪表的安全性。3.电极材料  导电介质在电磁流量计管内通过时，在外加磁场的作用下产生感应电势，电极的作用就是把产生的电动势引出来,然后放大、输出标准信号。电极直接跟介质接触，因此，应根据介质的化学性质，选择合适的电极，以免出现腐蚀。常用的电极材质有钽、钛、316L、HC、铂铱合金、碳化钨等。4.接地环或接液环  电磁流量计的输出信号比较小，一般只有2.5~8mV,小流量时信号可能低至几微伏，外界稍有干扰就会影响测量精度。因此，仪表外壳、测量管、介质、仪表屏蔽线等要做好等电位连接，并进行可靠、单独接地。与介质连接的金属部.分，就叫接地环或接液环。接地环的材料选择--般考虑经济性和耐腐蚀性，对于大口径的金属管道上的电磁流量计，为了节约成本，可以不设接地环，将流量计的法兰和管道连起来然后再接地;如果电磁流量计用在小口径的管道上或用在非金属管道上，必须设置接地环。5.内衬材料  内衬主要作用是绝缘，预防电极短路，同时保护测量管不受介质腐蚀。常用的内衬材料包括:聚氨酯橡胶、PFA、天然软橡胶、EPDM橡胶，选择时应根据介质温度、腐蚀性、是否含有固体颗粒、耐磨性能等情况，选择合适的内衬，延.长仪表使用寿命。6.供电电源  一般厂家的电磁流量计采用四线制接线，信号线与电源线分开，可以采用交流220V电源供电，也可以采用直流24V电源供电。原则上采用直流24V安全电源供电，特别是在易燃易爆的环境。一、旋进旋涡流量计表头显示瞬时流量、压力正常,温度显示与工作现场温度不符1.温度示值为“-75C”或超过“100℃”.　　温度传感器损坏.可更换传感器.2.温度示值超过或低于现场实际温度,更换传感器后,仍为该现象.　　温压电路损坏.可更换温压电路.二、旋进漩涡流量计表头无显示1.流量计无24V电源或电池供电.对流量计进行24V供电或更换流量计电池.2.流量计液晶板损坏.更换流量计液晶板.3.流量计主板损坏.更换流量计主板.4.电源接线有误或断线.查找并重新接线.三、旋进旋涡流量计表头温度、瞬时流量有显示,压力与实际工作压力指示不符1.若压力示值为“80”或流量计“压力上限”（上限在流量计选型参考表内可查到）.　　一是外接一新压力传感器,看表头是否显示当地大气压,若显示当地大气压,则原传感器损坏.可更换压力传感器.二是外接一半新压力传感器,若表头显示仍为“80”,则证明流量计主板坏.可更换流量计主板.2.压力示值基本为一定值（现场工作压力变化较大,流量计表头显示压力无变化或变化较小）.　　一是压力传感器取压孔堵塞.可清理取压孔.二是压力传感器线性校准曲线变坏.可更换或重新标定压力传感器.四、旋进旋涡流量计表头显示温度、压力正常,无瞬时流量显示1.流量计选型过大,选型过大会造成流量计无流量显示.一是调低流量计下限截止频率（这样流量计可以使用,但会造成流量计精度降低）.二是更换小规格流量计.2.前置放大器无电流输入.流量计无电源供电,进行流量计24V外部电源或电池供电.3.前置放大器无频率输出.可更换前置放大器.4.主旋进漩涡流量计板损坏.可更换流量计主板.根据流量计设计要实现的功能，智能金属管浮子流量计的硬件系统实现方案如图2.1所示：本系统主要分为三部分：信号采集模块、信号处理模块以及输出和显示模块，下面将对这三个模块进行简要介绍。(1)信号采集模块：此模块用来实现信号采集功能，系统中核心要采集的是流量信号，除此之外，还需要采集温度和压力信号。这是因为当被测流体为蒸汽时，其密度随温度和压力的变化而变化。为了准确计算出流体的流量，必须要考虑温度和压力变化对流体密度的影响。因此，设计中要实现流量、温度以及压力三种信号的采集。(2)信号处理模块：信号处理模块的基本功能是实现信号的放大、滤波以及A/D转换。此外，系统中采用微控制器MSP430F149对采集信号进行计算、补偿，线性化等智能化处理。(3)输出及显示模块：设计中使用E2PR0M保存累积流量值以及仪表参数值，并将流量信号转换为4?20mA工业标准电流信号输出。同时，使用LCD实时显示瞬时流量和累积流量，最后将金属管浮子流量计测量结果通过CAN总线传送给上位机显示。日常工作中如果正确保养涡街流量计，可以有效延长其使用寿命，并减少故障发生，具体方法如下：1)涡街流量计由于K系数的确定在涡街的整个环节中非常重耍，K系数的准确与否直接影响着回路的准确度，仪表更换零部件以及工艺管道的磨损等情况，均可能影响K系数．而很多化工厂又缺少标定的手段与能力，只能送出标定，受工艺运行的影响，要从管道上拆下涡街送出要5、6天的标定时间，工艺方面很难满足，从而无法确定K系数。今年，通过流量仪表间的改造，虽已经具备了较小口径的涡街标定条件，但对于较大口径的涡街仍然无能为力，以后应注意使用涡街的现场标定方法，孔板流量计使用标准频率以及便携式超声波流量计，测出管道中的瞬时流量以及传感器的脉冲输出频率，现场计算K系数。2)涡街流量计应定期清洗涡街流量计的探头，检查中曾发现，个别探头检测孔已被污物堵塞，甚至被塑料布裹住，影响了正常测量。3)涡街流量计定期检查接地和屏蔽情况，消除外界干扰。有时候指示问题是由于受到干扰所至4)涡街流量计安装环境潮湿的探头．应定期烘干一次，或作防潮处理。由于探头本身并末作防潮处理，受潮之后影响运行。5)涡街流量计的数据资料的管理应引起足够的重视，孔板流量计以利于日后的工作。德国VSEEF4流量计联系1.为了保证电磁流量计测量管内充满被测介质,变送器最好垂直安装,流向自下而上.尤其是对于液固两相流,必须垂直安装。若现场只允许水平安装,则必须保证两电极在同一水平面。变送器两端应装阀门和旁路。2.电磁流量计信号比较弱,满量程时只有2.5～8mV,且流量很小时,只有几微伏,外界稍有干扰就会影响到测量精度。因此,流量计的外壳、屏蔽线、测量导管都要接地。并要单独设置接地点,决不能连接在电机、电器等公用地线或上、下管道上。3.为了避免干扰信号,安装地点要远离一切磁源(如电机、变压器等),不能有震动。变送器和转换器之间的信号必须用屏蔽导线传输。不允许把信号电缆和电源线平行放在同一电缆钢管内。信号线越短越好,长度一般不得超过30m。转换器应尽量接近变送器c4.为了避免流速分布对流速的影响,产生测量误差。流量调节阀应设置在变送器下游. 因此,在电磁流量计前必须有5～10D左右的直管段,以消除各种局部阻力对流线分布对称性的影响。智能电磁流量计离不开良好的显示界面。我们采用128*64的图形点阵液晶显示模块来显示累积流量、瞬时流量等数据信息。液晶显示模块(LCM)，是将液晶显示器件、驱动及控制电路、以及温度补偿、驱动电源、背光等辅助电路组合在一起的一种相对独立的显示器件和设备。通常液晶显示器件本身引线众多，而且要将这些引线与驱动、控制等电路连接才能用于显示信息，因此生产厂家在制造液晶显示器件的同时，也将与之对应的驱动、控制等电路做成PCB板，然后用压框和导带或导电橡胶将液晶显示器件固定在PCB板上，从而组合形成液晶显示模块。图3.10是我们采用的MSC．G12864DYSY-1W型液晶模块的外部尺寸图。　　图3.11MSC．G12864DYSY-1W型液晶模块的结构图，由图中可以看出电磁流量计液晶模块集成了两个KS0108B显示驱动控制器和一个KS0107B显示驱动器，两个KS0108B分别控制左右两个半屏(64x64)像素点的显示，KS0107B作为64行的行驱动控制。三聚磷酸钠(俗称五钠)的生产过程中有一个中和过程，在该过程中磷酸和纯碱按一定比例混合、反应后被制成可用来进一步生产五钠的中和液。在这样一一个过程中为使产品质量得到有效控制就需要对加入中和罐的磷酸量根据分析结果进行精确的批量控制。存在的问题和解决方案   图1中流量计自1983年装置投产后就一直使用，到1997年已是残破不堪，常因其故障使装置的生产遭受影响。在这种情况下如何来解决好这个问题就很自然地纳入了我们的工作日程。我们首先想到的是想按原型号进行更新，但经市场询价后我们发现这种老式的仪表现在的售价实在太昂贵，竟达十一万多人民币一台，很不合算。经研究后，我们认为智能式电磁流量计能担此任(当时集批处理功能于一身的流量计还不多),其完善的功能和一体式结构既能够通过表头上的三个红外触摸键使将来的操作完全和老仪表一样在现场完成，也可利用这种仪表本身具有的HART通信功能和RS485接口方便地使用HART通讯器或其它智能终端实现远程操作。该方案投资仅为三万元人民币左右(不计远程终端，暂未用)。图1为控制系统图 2仪表选型和系统设计 (1)根据工艺的酸流量情况我们选用了口径为DN50的电磁流量计，针对磷酸的特殊腐蚀特性确定了聚四氟乙烯(PIFE衬里和钽电极，电源为24VDC(因电磁阀也用该电源)。 (2)调节阀延用原旧阀。 (3)增加一个直流24V2.SW的二位三通电磁阀，用来控制调节阀的气源(该气源在旧系统中直接受控于流量计)。. (4)因所选流量计本身的触点输出容量最大仅为0.1A24W故增加一-个触点容量为0.5A24V激励电压为24VDC的中间继电器(该继电器直接固定在流量计自身的接线盒内)用以可靠驱动电磁阀。系统构成示意图见图2。涡轮流量计作为速度式仪表,以动量矩守恒为基础,涡轮流量计基本力矩平衡方程为[1]: 式中 Tb一轴与轴承的粘性摩擦阻力矩(流动产生的力矩); Td一涡轮流量计转动的驱动力矩; Th一轮毂表面的粘性阻力矩; Tm一磁电阻力矩和轴与轴承的机械摩擦阻力矩之和; T1一叶片顶端与传感器外壳的粘性摩擦阻力矩; Tw一轮毂端面粘性摩擦阻力矩; J一涡轮的转动惯量; ɷ-涡轮转动的角速度。   当流速较低时,涡轮流量计处于静止状态,此时角速度ɷ非常低,接近于0,Tb和Tw也可以忽略不计。在这种情况下，式(1)可以简化为:   由式(2)可以看出提高驱动力矩是降低涡轮流量计启动排量的一-条捷径。如图1所示，传统涡轮流量计入口端是直管段和轴向导流片,流体流经涡轮叶片之前只有轴向速度,对涡轮的驱动力矩只是对涡轮叶片作用力的径向分力产生的力矩。因为涡轮叶片螺旋角为45°,如果将导流片改为螺旋角为-45°的螺旋导流片(图2),当流体进入导流片时会产生旋转,方向与涡轮叶片正交,使得流体在轴向流动速度不变的基础上增加了径向的旋转运动,流体的旋转方向与涡轮叶片的转动方向一致,在相同流量条件下,增加了流体对涡轮叶片的驱动力,实现降低启动排量和提高分辨率的目的,整体结构如图3所示。德国VSEEF4流量计联系在电磁流量计等节点设备和PC机通信的过程中,由地址帧、命令帧、数据帧、校验和可组成各种功能不同的报文.由于采用主从工作方式来实现通信,电磁流量计等节点设备仅能接收并执行PC机发送来的控制命令,而不能发送命令给PC机.因此,由PC机发往流量计等节点设备的报文一般包括一个地址帧,一个命令帧,若干个数据帧和一个校验和,其报文格式如图4.5a所示：而由流量计等节点设备发往PC机的报文一般包括一个地址帧,若干个数据帧和一个校验和,其报文格式如图4.5b所示.　　由于RS-485电气标准规定每段只能联结32个节点设备,因此可用地址帧中的5位表示这32个地址,其余3位用来表示命令,从而构成地址命令帧.对于控制命令需求不超过八个的通信系统,采用地址命令帧可压缩报文长度提高通信效率.电磁流量计和PC机通信的主要目的是将流量计采集到的数据读到PC机中.这些数据包括：总累积流量、正向累积流量、反向累积流量、瞬时流量.通信时,PC机只需向电磁流量计发送读总累积流量、读正向累积流量、读反向累积流量、读瞬时流量命令即可,因此二者间通信所用的地址帧和命令帧可合二为一,用一个地址命令帧代替.PC机和电磁流量计间的地址命令帧定义如图4.6所示.二者通信所使用的报文可简化为图4.7的格式.热式气体质量流量计传感器探头是流量计的测量单元，可以把需要采集的信息准确无误的转换成信号量传输给系统，是信号量采集的通道，是实现流量计实时计量的必要前提。如下图所示，这是我们实验所使用的流量传感器探头。由于是插入式热式气体质量流量计，所以在使用时，必须要调节探头的长度，使流量探头（即 Pt20）处于管道的正中心位置，减小偏心安装产生的一切误差，以便获得精准的管道流量信号。同时，由于流量探头和气体直接接触，所以灵敏度得到很大的保证，灵敏度基本上处于最灵敏状态；但是从气体组分，气体粘度，粉尘颗粒，气压与结构强度等角度考虑，后期必须将流量探头进行封装，保证热式气体质量流量计传感器的受冲击能力，增加传感器探头的抗污染能力，延长传感器的使用周期。孔板流量计的主要部件高级孔板阀(采用高级型阀式孔板节流装置),主要用于差压式流量计的信号的产生和传输,可实现在线更换孔板,不影响输送介质,无附加管路;装置内有孔板安装定位机构,标定准确度等级为0.5级;该装置设有上、下两个密封腔,以及滑阀部件,无旁设附加管线,装置上、下腔间的密封件采用全硬密封结构，阀板和阀座采用22Cr堆焊硬质合金,设有注入密封脂辅助结构,可以防止阀座、阀板密封面上污物的沉淀;采用法兰取压标准孔板作为流量检测元件。　　孔板流量测量系统一般由节流装置(标准孔板)、差压变送器及数据处理器(开方积算器或计算机)组成。孔板流量计是将标准孔板与多参数差压变送器(或差压变送器、温度变送器及压力变送器)配套组成的高量程比差压流量装置,它可测量气体、蒸汽、液体及引的流量,广泛应用于石油、化工、冶金、电力、供热供水等领域的过程控制和测量。节流装置又称为差压式流量计,是由一次检测件(节流件)和二次装置(差压变送器和流量显示仪)组成广泛应用于气体.蒸汽和液体的流量测量.具有结构简单,维修方便,性能稳定。实际应用中，磁翻板液位计如果出现消磁现象，就不能正常使用。那么，消磁原因是什么？如果磁翻板液位计出现消磁现象应如何处理呢？一、磁翻板液位计消磁的原因：　　侧装式磁翻板液位计的磁浮子在使用过程中磁浮子会有消磁现象，从而导致磁翻板液位计失效。一般来讲，造成磁翻板液位计消磁的原因，主要有以下几点1、硬磁材料的剩磁小于耦合临界值。随着时间变化，受自身因素的影响随着时间的推移，硬磁材料的剩磁会出现小于耦合临界值的现象。　2、高性能硬磁材料有氢脆现象。　3、使用温度高于硬磁材料的居里温度。二、磁翻板液位计消磁的处理：　　　针对导致磁翻板液位计消磁的原因，通常需要做到以下几点，以应对磁翻板液位计的消磁现象。1、从设计方面看，要选用恰当的硬磁材料。比如在选用磁性材料时，应选用居里温度高于使用温度20%以上、能够保证五年后剩磁超过临界值的磁性材料。2、从生产方面看，加工磁浮子时应注意：a.在磁浮子内填充惰性气体（如氩气）。　b.在产品生产加工阶段，焊接（氩弧焊）时应注意采取降温措施，以避免磁浮子的磁性材料处的温度超过磁性材料的居里温度。3、从使用方面看，用户要做到以下几点：　a.在订货时，选用恰当的型号，达到使用温度不超过磁翻板液位计的标称温度；　b.在使用中，应对侧装式磁翻板液位计的使用情况（能否正常工作）进行随时观察，并注意记录介质的实际温度。
