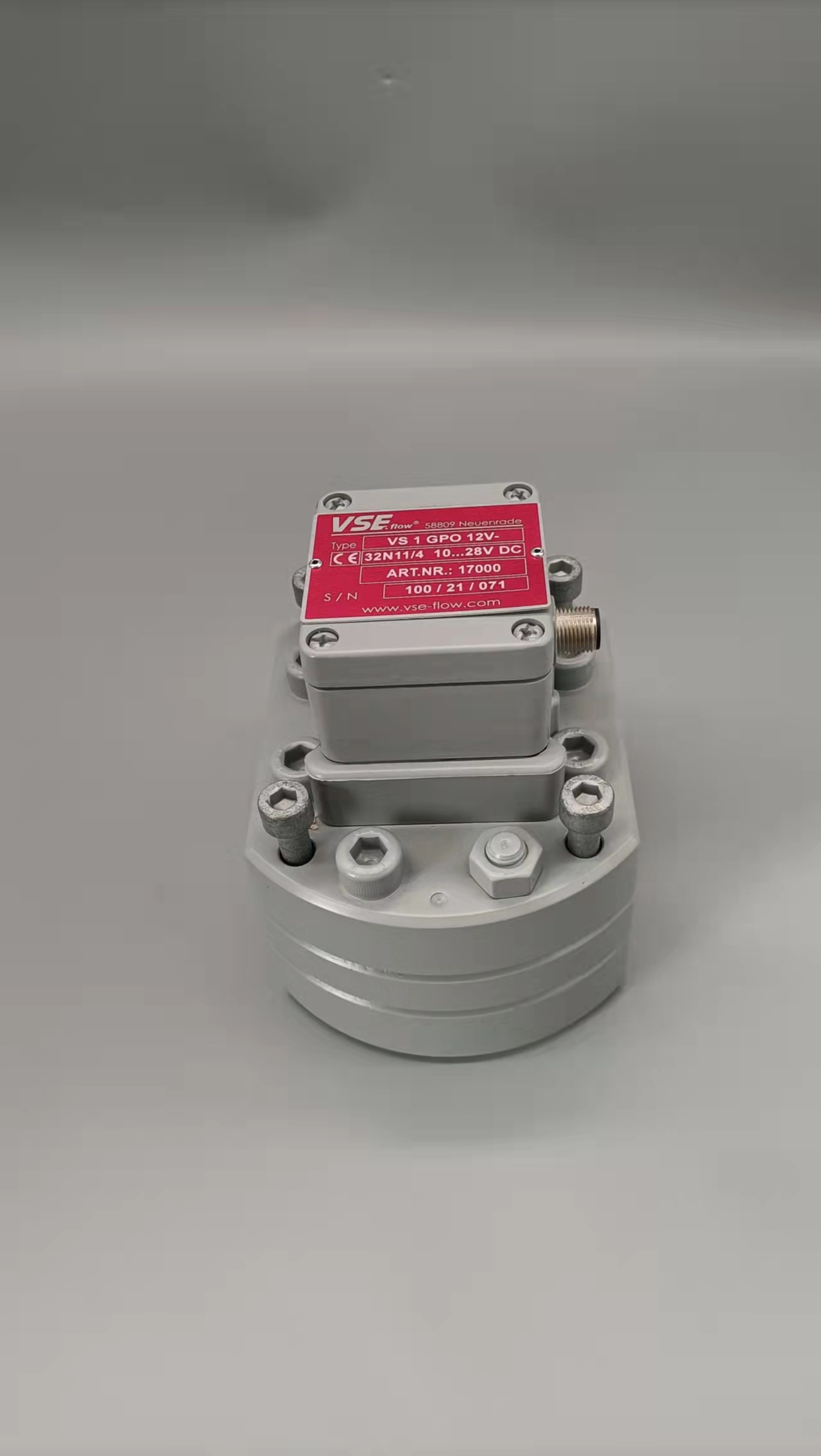

德国VSEEF0.4流量计采购同时我们还经营：  热式气体质量流量计按结构可以分为热分布型和浸入型。热分布型热式流量计将传感元件放置于管道壁,传感元件经过加热温度高于流休温度，流体流经传感元件表面导致上下游温度发生变化,利用上下游温度差测量流体流量，一般用于微小流速气体流量的测量。   热分布型热式流最计的T.作原理如图1所示,传感元件由上游热电阻、加热器利下游热电阻组成,加热器位于管道中心，使得传感元件温度高于坏境温度，上游热电阻和下游热电阻对称分布于加热器的两侧。图1中曲线1所示为管道中没有流休流过时传感元件的温度分布线.相对于加热器的上下游热电阻温度是对称的。当有流体经过热式传感元件时,温度分布为曲线2,显然流体将上游部分的热量带给下游，导致上游温度比下游温度低，上下游热电阻的温度差△T反映了流体的流量,即△T=f(m)。当流体流速过大时，上下游热屯阴的温度差△7趋向于0,因此热分布型热式气体质量流量计用于测量低流速气休微小流量。气体质量流量qm可表示为 式中:Cp-一流体介质的定压比热容;A一热传导系数;K一一仪表系数。   浸入型热式流最计的工作原理如图2所示，一般将两个热电阻置于中大管道中心,可测量中高流速流体。热电阻通较小电流或不通电流，温度为T;另一热电阻经较大电流加热,其温度T高于气体温度。管道中有气流通过时，两者之间的温度差为△T=Tv-T0气体质量流量qm与加热电路功率P、温度差△T的关系式为   式中:E一系数与流体介质物性参数有关;D一与流体流动有关的常数。   如果保持加热电路功率P恒定，这种测量方法为恒功率法;如果保持温度差△T恒定，这种测量方法为恒温差法，两种方法有各自的优缺点，使用时据具体环境和需要而定。目前较普遍的是采用恒温差法,由于需要不同的应用领域,恒温差法已不适用于某些场.合的测量，因此恒功率法应用领域越来越广泛。恒温差法的基本原理是流体流过加热的热电阻表面使得热电阻表面的温度降低，热电阻的阻值变小。反馈电路自动进行处理,通过热电阻的加热电流变大从而使得热电阻温度升高,即可使得热电阻与流体温度差恒定。通过测量传感电路的输出电流或输出电压便可获得流量值。恒功率法的基本原理是加热功率为恒定值,管道内没有流体流过时温度差△7最大,当流体流过热电阻表面时热电阻与流体温度差变小,通过测量△T便可得到流体流量。1、旋进旋涡流量计无机械可动部件，耐腐蚀，稳定可靠，寿命长，长期运行无须特殊维护；2、采用16位电脑芯片，集成度高，体积小，性能好，整机功能强；3、智能型流量计集流量探头、微处理器、压力、温度传感器于一体，采取内置式组合，使结构更加紧凑，可直接测量流体的流量、压力和温度，并自动实时跟踪补偿和压缩因子修正；4、采用双检测技术可效地提高检测信号强度，并抑制由管线振动引起的干扰；5、采用汉字点阵显示屏，显示位数多，读数直观方便，可直接显示工作状态下的体积流量、标准状态下的体积流量、总量，以及介质压力、温度等参数；6、采用EEPROM技术，参数设置方便，可*保存，并可保存长达一年的历史数据；7、转换器可输出频率脉冲、4-20mA模拟信号，并具有RS485接口和HART协议，可直接与微机联网，传输距离可达1.2Km；8、配合本公司的FM型数据采集器，可通过因特网或者网络进行远程数据传输；9、压力、温度信号为变送器输入方式，互换性强；10、旋进旋涡流量计整机功耗低，可用内电池供电，也可外接电源。1.节能效果好  弯管流量计因其独特的测量原理,没有其他流量计必须具备的节流件或插入件,最大限度地减低了因计量检测器具带来的流体在管道内的压力损失,减少了加压设备的投入和加压设备的电能消耗。由于孔板流量计是利用对流体节流装置施行节.流产生的差压来测量流体流量,流体在孔板上存在压力损失,因此使用时为了保证孔板流量计的测量精度,在选定孔板流量计的工作压差时都取高压差值。通常情况下，该节流压力损失(称为不可恢复压力损失)可达孔板运行流量下产生压差值的30%～70% (与孔板的β值有关)。孔板流量计压力损失等损耗量用见表1。2.设备使用状况较好  冶金工业煤气中，含有大量的粉尘、水、焦油和萘,使很多流量测量计量设备不能正常工作。弯管流量计的特殊结构和导压管上的三通阀可在正常工作状态下清除传感器的堵塞附着物,实用便利,在现场试用4年来从未发生堵塞现象。3.弯管流量计结构简单  弯管流量计的弯管传感器,是一个90的标准弯管,内部没有任何节流件和插入件,是测量元件中最为简单实用的测量件。随着机械加工业的快速发展和高精度数控机床用于机械加工业,弯管流量传感器的加工精度不断提高,质量越来越好。 弯管流量计的直管段要求前5D,后2D,孔板流量计的直管段要求前10D,后5D。弯管流量计的重复性好,可达0.2%。4.弯管流量计适应性强,量程范围宽  弯管流量计在高溫、高压、冲击、振动、潮湿、粉尘等恶劣环境条件下,优于孔板流量计,震动和冲击对弯管流量传感器的正常工作几乎没有影响,高温、高压对弯管流量计来说只要采用与工艺管道相同的材质,就可以解决。  弯管流量传感器的几何尺寸几乎没有限制,管径的大小从几十毫米到2n以上,只要弯管的弯径比符合规定要求,都可以做为传感器进行流量测量。  弯管流量计的设计特点最适合在高温、高压状态下(高温蒸汽、高溫水)的流量计量,可降低能源损耗,降低压力损失,提高供热效率。弯管流量计的量程比可达10: 1,孔板流量计的量程比一般为35: 1.5.弯管流量传感器的耐磨性好  因弯管流量传感器的特殊结构,内部没有任何节流件和插入件,固弯管流量传感器几乎不存在磨损,是保证弯管流量计长期运行精度不变的重要条件。孔板流量计入口边缘尖锐度对磨损十分敏感,只要有微量的磨损,就会直接影响到测量精度,在气体的长期高度冲刷下,也会使孔板开孔直角入口的边缘很快钝化,使测量精度系统发生变化造成误差。6.弯管流量计安装方便,维护量小  弯管流量计具有良好的耐磨性,长期运行的稳定性和可在线进行清污等特点,可采用直接焊接的方法进行安装,避免了流量测量装置现场跑、冒、滴、漏,令人头痛的问题,降低了安装费用。  由于弯管流量计一次测量件长期运行无磨损件,大大降低了维护费用,几乎是免维护,一般可达到被测气体管道的使用寿命。  孔板流量计的插入件和节流件容易堵塞,附着脏物,影响测量准确性。为保证孔板流量计的测量精度,必须经常进行拆除检查清污,这样频繁的拆装、检查、清污维修,在连续作业的冶金企业难以做到,特别是对在较大管道上的孔板流量计就更难以做到,可见在工业煤气计量中具有多种不确定因素影响测量误差。7.弯管流量计不易冻管  孔板流量计的结构、工作原理达到的测量精度,节流件起到了决定性的作用。节流件对气体在管道的流动具有非常大的阻力,一般只能利用输气管道.截面的1/3,大量潮湿含水的气体在节流件截面上形成了大量的水珠,遇冷后结霜、结冻堵管。为解决煤气供应的冻管问题,必须给每套孔板加装保温伴.热装置,来保证新疆地区5个月的冬季运行。表2为孔板流量计运行费用。  弯管流量计由于特殊结构和安装的多样性(水平转水平,水平转垂直向下，垂直向下转水平,垂直直管,水平直管等安装方式,见图3),可以有效防止煤气计量中冻管的发生，节省热能源和运行费用。德国VSEEF0.4流量计采购  玻璃转子流量计是通过量测设在直流管道内的转动部件的位置来推算流量的仪表甲,主要用于中、小管径的流量测量,使用范围广泛。相比其他类型的流量计,转子流量计可适用于高温高压场所,并且具有一定的耐腐蚀能力。   转子流量计按照用途可分为测量型及吹扫型。转子流量计具有结构简单、直观、压力损失小、维修方便等特点。转子流量计适用于测量通过管道公称通径D≤150mm的小流量,也可以测量腐蚀性介质的流量。   测量型转子流量计主要用于尿素装置中管道公称通径D≤150mm,介质为工艺冷凝液、蒸汽冷凝液、脱盐水、冲洗水等介质的小流量测量，大部分的测量型转子流量计主要用于尿液等易结晶腐蚀.管线冲洗时的测量。 测量型转子使用时流量计必须安装在垂直走向的管段.上，以使流体介质自下而上地通过转子流量计。   吹扫型转子流量计一方面应用于尿素装置中用于设备氮封,另一方面应用于仪表测量管线的吹扫。例如一段蒸发冷凝器、二段蒸发冷凝器的压力测量，如果采用插入式膜片的结构，尿素蒸汽很容易在膜片.上产生结晶,影响测量结果,这时就需要采用吹扫转子流量计进行压力的测量。   吹扫型玻璃转子流量计在安装时应选择合适的位置安装,以确保流量计吹扫装置的调整、清洗、拆卸方便，并确保介质的流体方向与流量吹扫装置要求的方向相同。安装时，针型阀应全部关闭，在实际测量时为防止浮子的突然加速，上冲撞击限位器，损坏测量部件，应缓慢地打开针型阀，将压力调整到工作压力。1.总体设计　　气体涡轮流量计系统软件包括初始化程序、主程序、中断控制程序、流量、温度、压力检测程序以及键盘显示程序等。初始化程序主要完成单片机初始化和设置计数方式等。主程序主要通过查询标志位SET_RUN和OPERATE来判断程序是运行状态还是设置状态，然后调用相应的处理子程序。首先开全局中断，允许单片机响应所有中断源产生的中断请求;当单片机查询到标志位SET_RUN被置位时，就进入设置状态，对仪表系数进行设定;进入运行状态后还要查询标志位OPERATE是否被置位，被置位后就进行温度与压力的.A/D转换、流量的计算和数据的储存。中断程序用于查询定时时间，进入中断服务子程序完成流量采集、工作状况“下温度和压力采集，瞬时流量和累积流量的计算。系统主流程图如图3所示。2.流量温度压力信号采集  流量信号的采集主要通过计数器MR0中断服务程序完成，采用定时器模式，定时时间设为1so定时时间到，比较寄存器里面的内容，大于1s则对计数器IMR1读数，以获得流量信号的频率，并清零;小于1s,则加1后结束。  温度和压力信号的采集是通过PICI6F877单片机内部的ADC模块将其转换成数字量，采样完成后计算出温度和压力值，并将这两个数值在液晶屏上显示出来。3.键盘显示  设置3个键盘，利用电平变化中断功能来实现，采用延时去抖法，按键有效就进入按键处理程序。F表示功能键，用KI来表示，每按一-次表示在流量显示和温度、压力显示间切换，-表示移位键，用K2表示，↑为增加键，用K3表示。如果F+→(即Kl+K2)被按下，则设置标志位置1,主程序查询到其置1后，就进入设置状态。在该状态下，→(K2)键定义为移位键，以闪烁表示光标所在位，每.按一次，闪烁移到下一位，到最后一位回闪第一一位。↑(K3)定义为增加键，对光标所在位的数值进行修改，每按--次，循环增加一个定义单位，定义单位视参数类型而定。当程序查询到↑+→(K2+K3)被按下时，就把累积流量清零，并把标志位置1,当查询到F(K1)键被按下时，每按-一次，在流量显示和温度、压力显示之间切换。气体涡轮流量计采用段式液晶显示器LCM103来显示瞬时和累计流量，同时实时显示温度和压力"。f1.为了保证电磁流量计测量管内充满被测介质,变送器最好垂直安装,流向自下而上.尤其是对于液固两相流,必须垂直安装。若现场只允许水平安装,则必须保证两电极在同一水平面。变送器两端应装阀门和旁路。2.电磁流量计信号比较弱,满量程时只有2.5～8mV,且流量很小时,只有几微伏,外界稍有干扰就会影响到测量精度。因此,流量计的外壳、屏蔽线、测量导管都要接地。并要单独设置接地点,决不能连接在电机、电器等公用地线或上、下管道上。3.为了避免干扰信号,安装地点要远离一切磁源(如电机、变压器等),不能有震动。变送器和转换器之间的信号必须用屏蔽导线传输。不允许把信号电缆和电源线平行放在同一电缆钢管内。信号线越短越好,长度一般不得超过30m。转换器应尽量接近变送器c4.为了避免流速分布对流速的影响,产生测量误差。流量调节阀应设置在变送器下游. 因此,在电磁流量计前必须有5～10D左右的直管段,以消除各种局部阻力对流线分布对称性的影响。德国VSEEF0.4流量计采购作为流量计,首先需要确定它的通径和流量测量范围即确定传感器测量管内流体的流速范围。　　流量计量程范围的选择对提高流量计工作的可靠性及测量精度有很大的关系根据不低于预计的最大流量值的原则选择满量程.正常常用流量最好超过满量程的50%这样就可以获得较高的测量精度。　　传感器通常选用与工艺管道相同的通径或者略小些.在量程选定的情况下通径的选择是根据不同的测量对象以及传感器测量管内流体流速的大小来决定的.电磁流量计所测流体的流速从其测量原理本身考虑可以选得很高有些场所曾选到10m/s但在一般使用条件下,考虑到管道中流体的流速与压力损失的关系流速选择在2~4m/s为最适宜.在特殊情况下要按照不同的使用条件来确定。例如对于带有有颗粒造成管壁磨损的流体常用流速选为≤3m/s对于易粘附管壁的流体常用流速则选为≥2m/s.在测量纸浆时流体的流速提高到4m/ s 以上,可以达到自动清除电极上附着纤维的目的。　　确定了流速以后流量计传感器的通径可以根据下述关系式确定。电磁流量最大流量选择参考图1.涡轮流量计的始动流量值qvmin很大程度上取决于轴和叶轮前后轴承间的机械摩擦阻力矩7b,而它是由轴承与轴的微小间隙内流体与固体壁面的粘性摩擦引起的,且内部流体可认为始终处于层流状态。Tb越小,qvmin也越小,因此为了使涡轮流量传感器在小流量测量范围内能够体现良好测量性能,最重要的是要减少轴和轴承之间的机械摩擦。2.流体介质密度ρ与qvmin值成反比,ρ越大,则qvmin越小。液体密度受温度影响不大,相比之下温度的变化会较大程度改变气体密度,所以测量气体时要留意温度因素,以防引起传感器特性曲线的变化。3.同样条件下,叶片安装角β越大,则qvmin越小。　　当被测流体流量大于qvmin后,流量继续增加会使叶轮旋转角速度加快,此时流体因素阻力矩与机械摩擦阻力矩相比占据主要地位,故可认为Tb=0。由于流体流动状态不尽相同,而涡轮流量计传感器实际的特性曲线受流体流动状态影响.对于"径向"型单声道超声波流量计，流量修正系数K定义为沿超声流量计信号传播声道上的线平均流速Lv与管道截面平均流速Sv的比值。由式(2-13)和式(2-14)可以得到层流状态下的流量修正系数K为由式(2-17)和式(2-18)可以得到湍流状态下的流量修正系数K为根据表1可以得到不同雷诺数下湍流流态的流量修正系数 K，而在实际工程应用中，当管道内流体雷诺数Re＜105时，湍流状态流量修正系数K为当管道内流体雷诺数Re＞105时，湍流状态流量修正系数K为　　上述对于流量修正系数的分析是基于流量计处于理想的安装条件下，即安装处管道内流体充分发展。实际流量修正系数不仅与雷诺数有关，还与管道的安装状况、流量计上下游管段长度等因素有关。通常情况下管道内实际流态分布与理想流态分布有偏差，对超声波流量计的测量精度产生影响，因此在管道布置和流量计安装时，一般要求上游直管段大于10倍管道内径，下游直管段要大于5倍管道内径。为保证超声波流量计流量测量精度，选择测量点时要求选择流体流场均匀的部分，一般应遵循下列原则：1、被测管道内流体必须是满管。2、选择被测管道的材质应均匀质密，易于超声波传播，如垂直管段（流体由下向上）或水平管段（整个管路中最低处为好）。3、安装距离应选择上游大于10倍直管径，下游大于5倍直管径（注：不同仪器要求的距离会有所不同，具体距离以使用的仪器说明书为准）以内无任何阀门、弯头、变径等均匀的直管段，测量点应充分远离阀门、泵、高压电、变频器等干扰源。4、充分考虑管内结垢状况，尽量选择无结垢的管段进行测量。外夹式流量计传感器安装要点　　时差式超声波传感器安装方式有三种，分别是V法、Z法和W法，如图3所示。　　测量时采用何种安装方式，仪器说明书均有规定，但在边界范围一般比较模糊。如TFX1020P时差式超声波流量计：V型安装法适用测量管径25～400 ㎜，Z型安装法适用测量管径100～2540㎜，W型安装法适用测量管径65㎜以下小管。V型与Z型、V型与W型在适用测量管径均有部分重叠，如遇此情况 则按下列原则选择最佳安装方式：V型安装一般情况下是标准安装方式，使用方便，测量准确。当被测管道很粗或由于被测流体浊度高、管道内壁有衬里或结垢太 厚，造成V型安装信号弱，仪表不能正常工作时，选用Z型安装。原因是使用Z型安装时，超声波在管道中直接传输，没有折射，信号衰耗小。W型安装适于小管， 通过延长超声波传输距离的办法来提高小管测量精度，如图3（c），使用W型安装时，超声波束在管内折射三次，穿过流体四次。 流量传感器安装方式有两种，分别是对称安装和同侧安装。对称安装适用于中小管径（通常小于600㎜）管道和含悬浮颗粒或气泡较少的液体；同侧安装适用于各种管径的管道和含悬浮颗粒或气泡较多的液体。外夹式超声波流量计传感器安装要求1、剥净测量点处附近保温层和保护层，使用角磨砂轮机、锉、砂纸等工具将管道打磨至光亮平滑无蚀坑。要求：漆锈层磨净，凸出物修平，避免局部凹 陷，光泽均匀，手感光滑圆润。需要特别注意，打磨点要求与原管道有同样的弧度，切忌将安装点打磨成平面，用酒精或汽油等将此范围擦净，以利于传感器粘接。2、在水平管段上，两个传感器必须安装在管道轴面的水平方向上，并且在轴线水平位置±45°的范围内安装，以防止管内上部流体不满、有气泡或下部有沉淀等现象影响正常测量，如图5所示。3、传感器安装处和管壁反射处必须避开接口和焊缝，如图6所示。4、传感器工作面与管壁之间保持有足够的耦合剂，不能有空气和固体颗粒，以保证耦合良好。按照热式气体质量流量计安装方式的不同，可以分为插入式和管段式热式气体流量计。插入式流量计(一般有两部分组成：检测探头和转换器)一般采用法兰盘安装或其他方式安装，将测量探头插入待测流体管道内，通过转换器部分对检测探头部分采集的信号进行处理，按一定的关系换算成实际流量并通过表头显示。插入式流量计在大、中型管道以及特大型管道的流量测量上，相对于管段式流量计有着一定的优势。管段式气体流量计，将测量探头部分固定在一段标准管道内，在使用时，必须要在实际流体管道上转接上标准管道，分布式热式流量计多采用这种方法。　　按流量计检测变量的不同，将之分为恒定温差型和恒定功率型流量计。恒温差型流量计是指，随着流体的流动，测量探头上热量散失，系统以一定的功率对测量探头进行加热，维持两个探头恒定的温度差(比如 100 摄氏度)。恒定功率型是指以某一恒定的功率对测量探头加热，流量为零时两个探头的温度差为某一温度差值(比如100摄氏度)，随着流量的变化，两个探头的温度差值发生变化，使流量与温度差值之间体现一定的关系，以此为依据而设计的流量计。　　按照热源作用位置的不同，将热式气体质量流量计归结为热分布式和热耗散式两大类。热耗散式流量计采用的是热力学中的金氏定律，因此又称为金氏流量计。热分布式流量计利用气体流动传递热量，改变被测量管道上的温度分布情况，主要应用在微小流量的洁净气体测量和精细制造工艺的过程控制等。
