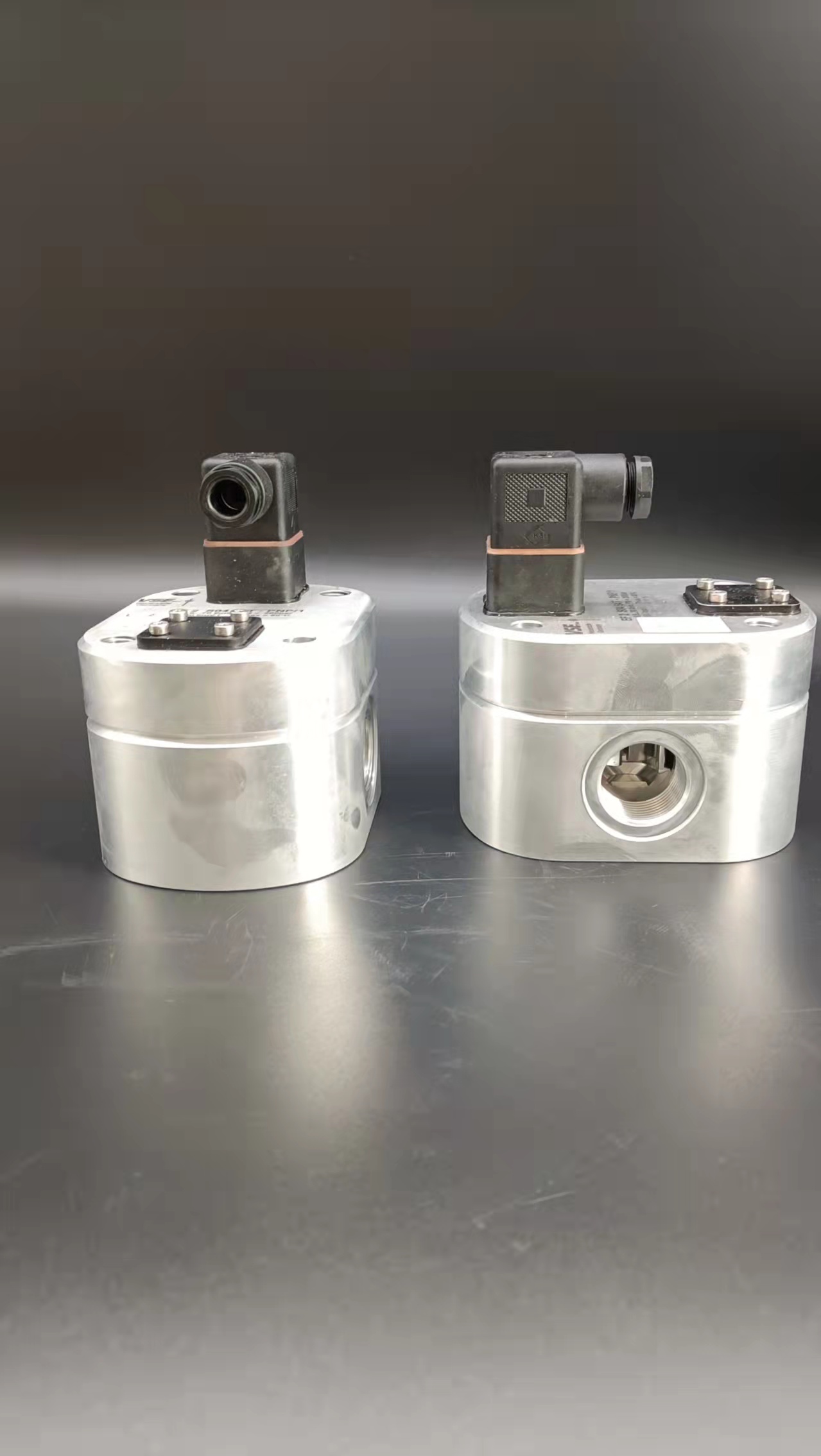

德国VSEVHM02-1流量计样册同时我们还经营：1.安装地点的选择①尽量避免将电磁流量计安装在温度经常变化的地点，降低温度变化引起的温漂，减少流量不稳情况。如果现场受到热源的辐射，必须采用热隔离或通风设施。②避免将流量计安装在受振动或撞击的地方。③尽量避免将电磁流量计安装在腐蚀性环境中，若不能避免，尽量选择通风良好的环境。④电磁流量计尽量避免阳光直晒。⑤请勿将电磁流量计安装在电动机、变压器和其他强电源附近，减少电磁干扰。⑥留足必要的安装及检修空间。2.流量计可自动检测正反方向  安装仪表时，应使流向箭头同现场实际正流向保持一致。对分离型仪表，交换转换器或传感器一端的CD1和CD2端子上的连线，相当于切换流向。3.传感器(含--体型)与管道的连接要求  首先，要注意传感器本身不能作为荷重支撑点，它不能支撑毗连的工作管道。同时，传感器安装时应当使其不受过大的拉紧应力，应考虑消除毗连管道因热膨胀产生的应力影响。安装传感器时，应保证测量管与工艺管道同轴。法兰之间加装的法兰垫圈，应有良好的耐腐蚀性能，该垫圈不得伸入管道内部。在传感器邻近管道进行焊接或火焰切割时，要采取隔离措施，防止衬里受热。为可靠测量，重要的是电极应当完全浸没在被测流体中，传感器可以安装在任何方位(水平、垂直、倾斜)，只要通过电极的连线基本处于水平位置即可(与水平线夹角一般<10度)，为了进一步减小夹带气泡对测量的影响，可以适当提高工作压力。要避免管道内产生负压，损坏衬里。仪表安装场所的磁场强度应小于400A/m。4.与金属管道的连接、连线和接地  流量信号是以介质为参考点(0V)的差动信号，传感器内部已将信号参考点(OV)与金属测量管连通。一般通过管道法兰与仪表法兰的连接螺栓虽然能使流量计取得介质电位(0V)，但正规的方法是加装电气连线，确保以介质为OV的流量信号可靠输出。传感器还应加接地线，接地电阻应小.于10欧姆。5.其他安装注意事项①电磁流量计接地装置应独立设置，不能与电气系统共用接地装置，接地电阻≤109.②仪表安装完毕，通过2mm2铜芯软线将电磁流量计接地极连接到接地装置。③为了保护电磁流量计内衬不被机械划伤，建议管道吹扫完毕后，再安装电磁流量计。同时，在焊接管道时，严格控制电焊机接地线搭接位置，避免用电磁流量计本体作为导体通过焊接电流，以防电子线路被击穿，造成仪表损坏。④为了防止电磁流量计受到管道的振动、热胀冷缩的影响，避免将电磁流量计单独固定，可以通过管道一起进行支撑。⑤电磁流量计中心轴应与管道中心轴保持同心，以免引起测量误差。⑥搬运电磁流量计时，应保证流量计测量管部位均衡受力，或通过本体的吊环进行搬运，不能让流量计信号引出管和接线盒受力。⑦当介质中含有固体沉淀物时，电磁流量计应垂直安装，避免安装在水平管道的最低点，以防物料堆积在管道内。⑧尽量远离泵出口安装，因为泵出口介质状态不稳定并且距离电动机太近，容易产生干扰。计量管路流量量程变化是实际使用中经常遇到的情况, 特别是直接对没有储气设备用户供气的计量更是如此。我国天然气、煤气的大部分消耗是供给城市作民用燃气的,一般日负荷的变化都比较大,流量的量程变化也就较大。常用孔板流量计的量程比一般为3:1,对于大量程比的场合,一般采用以下三种方法解决。(1)将大流量分段多路并联组合进行测量.在流量量程变化较大的场合,往往采用不同管径的计算管道并联组合,通过计量管路的组合切换来适应流量的变化;这是目前较为常用的方法。(2)更换孔板片改变值进行测量.在不改变标准孔板节流装置和差压计的情况下,通过更换不同开孔直径的孔板,改变孔径比的方法来实现流量测量。适用于较长时间的季节性流量较大幅度改变或供气量的突然变化致使差压计超出规定使用范围的情况。(3)用一台孔板流量计并联不同量程差压计进行测量.采用同一台孔板流量计的一次装置,并联两台或两台以上不同量程的差压计进行切换测量。当前热式气体质量流量计大部分用于测量气体，只有少量用于测量微小液体流量。热式质量流量计具有性能可靠、无可动部件、安装方便，压损小、量程比宽(可达1000:1)、灵敏度高等特点2,特别适用于大管径、低流速，非圆截面管道、现场空间狭窄处测量等特殊工况，在环境保护和过程工业的应用发展迅速，例如:污水处理过程中发生的气体，燃料电池工厂各种气体的流量测量及煤粉燃烧过程粉/气配比控制等。　　与常用的孔板流量计、涡街流量计和差压式均速管、文丘里流量计相比较，热式气体质量流量计有如下特点:(1)直接测量流体的质量流量或标准状态下的体积流量，不需要进行温度压力补偿;.(2)一次元件结构简单，采用不锈钢或特种合金外壳覆盖，不怕脏污或腐蚀，不存在堵塞问题,且表面脏污极易清除。带不断流装拆装置，可实现不停气装拆，清洗维修，简便易行;(3)量程比特大，可达1000:1，可测流速范围0.1m/s~60m/s,完全覆盖-般工业废气及煤气厂输出总管中的流速范围。因而只需在总管上装一台插入式热式气体质量流量计，就可满足计量要求。大大地节省了投资,简化了系统结构，方便了管理,提高了系统工作的可靠性;(4)仪表精确度高(士1.5%FS)，性能稳定(重复性士0.25%FS)，几无压力损失，对管道振动不敏感。此外，热式气体质量流量计灵敏度高，尤其适合于大管径、低流速的流量测量。且在大管径中使用，其性能价格比更显优势;防爆、防护、抗腐蚀设计,又使它能适应恶劣工况，危险场合。　　热式气体质量流量计作为一种插入式流量计，由.上述插入式流量计的测量公式可见该流量计同样方便适用于方形管道的气体流量测量。环保管道一般用圆形，而空调的管道很多地方为方形。孔板等很多仪表没有测量方形管道的数据，若使用插入式热式气体质量流量计，不论圆形或是方形管道均可通过计算获得，这也解决了低压方形通风管道的流量测量问题。德国VSEVHM02-1流量计样册1.从经济方面考虑购置流量计的费用　　购置流量计时应比较不同类型流量计对整个测量系统经济的影响.例如,范围度小的流量计比范围度宽的流量计在相同测量范围下,需要多台流量计并联和多条管线才能覆盖,因此除流量计外还需增加许多辅助设备(如阀门、管线附件等).虽然表面上看流量计费用少了,但是其他费用则增加了,两者加起来也许并不合算.例如,安装孔板流量计加上差压计的费用相对便宜,但组成测量回路包括孔板的固定附件等其他费用,可能超过基本件费用很多.2.安装费用　　在购置流量计时,不仅要考虑流量计的购置费,还需考虑其他费用,如附件购置费、安装调试费、维护和定期检测费、 运行费和备用件费.例如,许多流量计使用时应配备比较长的上游直管段以保证其测量性能.因此,正确的安装需要额外布置管道或备有旁路管道作定期维护.所以安装费应多方面考虑,例如,还应包括运行所需的截止阀、过滤器等辅助费用等.3.运行费用　　流量计运行费用主要是工作时能量消耗,包括电动仪表内部电力消耗或气动仪表的气源耗能以及在测量过程中推动流体通过仪表所消耗的能量,亦即克服仪表因测量产生压力损失的泵送能耗费等.比如差压式流量计产生的差压,很大一部分不可恢复； 容积式流量计和涡轮流量计也具有相当阻力.只有全通道、无阻碍的电磁流量计和超声流量计此费用基本为零.插入式流量计由于用于大管径阻塞比小,其压力损失亦可忽略.据测算,管径为lOOmm的差压式孔板流量计1年泵送能耗费与流量计购置费相当, 如果换用电磁流量计,其购置费仅相当于4年多差压式孔板流量计的能耗费.可想而知,管径越大,泵送能耗费占总费用的比例越高.一般认为超过5000mm的流量计应尽可能选用低压损和无压损的流量计.例如,供水工程通常采用低压损的文丘里管等差压式传统流量计,而极少用孔板,现在则更新为电磁流量计和超声流量计.4.检测费用　　检测费用应根据流量计的检定周期决定.一般用于贸易结算的原油或成品油的检测,常在现场设置标准体积管对流量计进行在线检定.5.维护费用和备用件费用等　　维护费用为流量计投入使用后保持测量系统正常工作所需费用,主要包括维护费和备用件费.有运动部件的流量计需进行较多维护工作,如定期调换易磨损轴承、轴、转轮、传动齿轮等；没有运动部件的流量计也需进行检视,如最普通的用几何测量法检查差压式流量计.备用件费用会随着流量计性能提高的程度而增加.选用流量计时应考虑同时增加备用件的购置费用,尤其是从国外进口的流量计,有时常会因易损备件的购置问题而替换整台流量计.1、插入式涡街流量计可测量蒸汽,气体,液体的体积流量和质量流量；2、无机械运动部件,测量精度高,结构紧凑维护方便；3、压力损失小,量程范围宽；范围度达1:25；4、采用消扰电路和抗振传感头；5、采用消扰电路和抗振传感头，使仪表具有一定抗环境振动性能；6、可测介质温度达+250℃。7、可实现不断流拆装传感器，可实现放大器与传感器分离(分离距离15m)；8、SSP自适应频谱波技术 小漩涡采集 模块化设计 保证产品的高可靠性和一致性9、插入式涡街流量计内置完善的抗干扰 多级保护电路 有效消除振动干扰 温度压力检测及补偿单元10、兼有二线电流和三线脉冲输出功能 具备HART功能 可远程参数设置和调试德国VSEVHM02-1流量计样册1.只要满足流量计的使用条件(包括.流体的流动特性.介质特性.操作过程及流量范围)与检定时相一致，便会得到与流量计检定精度等量的使用精度。这就要求流量计的使用与检定的流体的流动特性(流量计进口的速度分布)相同;流体的物理性质(密度等)也相同;检定过程相同，并且在流量计的检定流量范围内使用仪表常数，那么在对介质密度压力修正后。其使用精度便等同于其检定精度。2.若流量计的使用与检定条件满足上述相同性原则，并且流量计在检定流量范围内定点使用时(使用其检定流量下的仪表系数的平均值).则流量计的使用精度将会大大优于其检定精度。3.若流量计在检定该范围内实际使用时，可用特性方程。即依据检定中得到的各个流量下的平均仪表系数与流量Q的对应关系,借助最小二乘法原理，直线拟合得到K1=aq+b,用拟合后的K1代替仪表常数k,也可提高流量计的使用精度。  考虑到容积式流量测量装置结构较复杂,安装维护和校准不方便,有必要在满足精度和抗震.性能要求的前提下,采用安装和维护方便的其他形式流量测量仪表。热式气体质量流量计已在气体流量测量领域获得了成功的应用,具有无可动部件、压损小及量程比宽等特点,例如在核电厂的通风系统中,已成功地替代皮托管成为重要的测量方式。但在液位流量测量领域,热式质量流量计的应用仍具有局限性。   由式(2)可知,热丝的热散失率与流体的热导率、比热容、流速和密度有关。相对于通风系统中的空气来说,水是-种具有较大比热容、较大密度和热导率的介质。在相同的流速下,水带走的热量远大于空气,对于以恒定功率加热热端铂电阻的恒功率型热式质量流量计,为了适应水流量的测量,加热电路会采用比较高的加热功率为热端铂电阻进行加热;对于恒温差型的热式质量流量计,为了维持两个铂电阻之间恒定的温差,加热电路同样会处于比较高的加热功率状态下,且加热功率将随水流量的增大而增大。因而,无论是恒功率型还是恒温差型,加热功率的提高会对流量计的安全性和寿命有很大的影响,也使其应用环境造成一定的局限性。而恒比率式流量计由于通过调节施加在热端热电阻上的加热电流,使热端热电阻的阻值与冷端热电阻的阻值成一恒定比率,因而同恒温差式流量计相比,在测量相同流速流体的情况下,恒比率式流量计热端铂电阻的加热电流要小于恒温差式,因而其加热功率不会过高而产生仪表安全性和使用寿命方面的不利影响。对于主泵第三级密封泄漏流这种微小流量的测量,相对于恒功率式和恒温差式,恒比率式热式质量流量计具有更好的应用价值，然而对于较大液体流量的测量则并不适用。恒比率式流量计的热端铂电阻加热电流Ih与介质质量流量m的关系为: 式中Ap-一流体流经管道的截面积; As一传感器参与热交换部分的表面积; C1、C2一通过校准确定的常数; d一热电阻传感器直径; k一流体热导率; Ls一传感器损耗能量的因数; n一校准过程中通过回归确定的指数; Pr一流体的普朗特数; Rc一冷端铂电阻阻值; Rco一冷端铂电阻在0℃时的阻值; RH一热端铂电阻阻值; RH0一热端铂电阻在0C时的阻值;, r一恒比率参数(自加热系数),r= a一铂电阻的参数。 1.基本性能   热式质量流量计作为一种直接测量质量流量的智能型流量仪表,具有结构简单、体积小、数字化程度高及安装方便等优点。热式质量流量计的.测量精度一般约为±1%,重复性为±0.2%;量程比宽可达100:1,最高可达1000:1;在-40~60℃的环境温度下可正常工作;可耐受3MPa或更高的管道压力;允许介质工作温度-70~400℃;允许被测液体的流速为0~4m/s;支持HART协议。另外，具有压损小、直管段要求低和允许动态修正的特点，其响应时间较长,未采用特殊设计时可达几秒。热式质量流量计具有一体式和分体式两种.结构，在累积辐照剂量较大区域，可采用分体式流量计进行测量，信号处理部分布置于累积辐照剂量较小区域。   主泵第三级密封泄漏流正常工况下在5L/h左右,达到50L/h时报警,不用于过程控制。在电厂正常运行工况下，测点所在区域的环境温度约为50℃以下,工作压力小于0.6MPa,工作温度小于100℃，要求测量范围的量程比约为30:1,属于非1E级测点。因此,就测量要求而言，热式质量流量计适用于主泵第三级密封泄漏流量的测量。 2.抗震性能   由于主泵第三级密封泄漏流测点位于安全壳内,周围存在1E级仪表和核级管道,尽管测点本身不需要在设计基准事件工况下执行功能,但不应对其他需要执行功能的设备或仪表造成损害，因而用于该测点的仪表应满足抗震要求，在SSE地震载荷下,满足结构完整性的要求,避免放射性物质经仪表破口向环境释放以及对周围1E级仪表和核级设备产生潜在危害。   热式质量流量计结构简单,除进行抗震试验外,抗震分析亦可用于分析其抗震性能。在抗震分析中,需要重点对薄弱部位进行应力分析,通常包括传感器与管道相交的节点处、螺纹连接处及法兰连接处等位置。   对某一型号热式气体质量流量计进行抗震分析,取三向峰值加速度为6g。通过应力分析表明,流量计的第一-阶自振频率大于33Hz,在地震载荷作用下,薄弱部位的计算应力值均小于规定的应力限值,从而认为其在SSE地震载荷下,结构完整性可以得到保证。 3.耐辐照性能   因主泵第三级密封泄漏流测点位于安全壳内,在电厂正常运行工况下,探头所处的环境具有一定的电离辐射存在。因而,用于该测点的仪表应能经受--定的累积辐照剂量而测量结果仍在要求的测量精度范围内。目前,对于仪表的耐辐照性能，主要采用试验法进行验证。   对某一型号分体式热式质量流量计探头进行耐辐照试验,辐射源采用钴-60,试验时间持续40h以上，累积辐照剂量约2x104Gy,辐照后进行功能试验,流量计的输出维持在测量精度范围内，表明该型流量计可以经受若干年的累积辐照剂量而不损坏。 4.安装   为便于安装和维护，流量计可采用法兰-法兰连接的形式。在一般情况下,为了满足测量精度,热式质量流量计对于前后直管段的要求较高,部分型号的流量计要求的直管段长度可达到前15D、后5D以上。但由于流量计允许动态修正，经过标定和修正后,可降低热式质量流量计的前后直管段要求。对于主泵第三级密封泄漏流的测量，热式质量流量计可满足安装和维护要求。电磁流量计是灌浆过程的主要工艺流程，为在施工中进行有效的控制，需对施工过程中的水和水泥浆液进行计量和控制。  钻孔、洗孔:灌浆施工首先要在岩层中自上而下分段进.行钻孔，待单孔终孔，用大量清水洗孔，至回水变清，无流量测量点，故不展开讨论。  简易压水试验:洗孔结束，下孔口管，密封孔口，以设计要求的压力向孔内送水，测定其相应的流量值，并据此计算岩体的透水率。计算结果关系到岩体渗透特性的评价以及灌浆成果资料整理。这一-测量点是十分重要和敏感的，准确是首要指标，水有一-定的电导率，满足电磁流量计的测量要求，需要重点考虑的是电磁流量计的口径，因为压水试验和灌浆用的是相同的电磁流量计. 灌浆:压水试验后,灌浆泵将一定水灰比(比如3:1,2:1,1:1,0.81,0.5:1)的水泥浆液压送到孔中，--部分进入裂隙而扩散,余下的浆液经回浆管返出孔外,流回到浆液搅拌机中,在规定的压力下,当注入率不大于0.4L/min时,继续灌注30min;或不大于1L/min,继续灌注60min,灌浆可以结束。每台钻孔设备都需要两台电磁流量计分别记录进、返浆流量,灌浆量就等于进浆量减去返浆量,现场管线与电磁流量计安装布置见图3。  由于现场灌浆泵泵量多为6m³/h(100L/min),故电磁流量计的量程选为100L/min,由电磁流量计的测量原理可知[4],其流速的下限由.同噪声或偏移的信噪比S/N(信号与噪声)来决定，上限则由测量管内衬里的磨损和配管的经济速度等来决定印。由于水泥浆液中带有水泥固体颗粒,考虑到对电磁流量计衬里和电极的磨损，选用流速≤5m/s,另一方面水泥浆液又具有易粘附、沉淀、结垢的特性,故电磁流量计测量管内的流速应不低于0.5m/s,以起到对电极和内衬的自清扫作用。一般当测量管内实际流速<0.1m/s时,感应电动势已变得十分微弱(零点几μV~几μV),此时噪声.的影响逐步变为主导,甚至淹没信号电动势4],由流速与相对误差的关系图(图4)可知，为了保证仪表的检测精度,流速应大于0.5m/s.故推荐使用流速范围为0.5~5m/s.  灌浆施工时吸浆量大小一般在0~100L/min,进、返浆,上电磁流量计相应的流量范围为30~100L/min,从流量、流速与口径三者关系表(表1)可知:电磁流量计口径选择DN25比较合适。DN25的测量范围是14.72~147.18L/min,同时DN25和现场灌浆管道口径一致,配套安装时,不需要变径。同时电磁流量计的时间常数也应该设置小一些,一般在1~3s,以提高测量的灵敏度。  封孔:待灌浆结束后,按照施工技术要求压浆封孔,无流量测量点,故不展开讨论。
