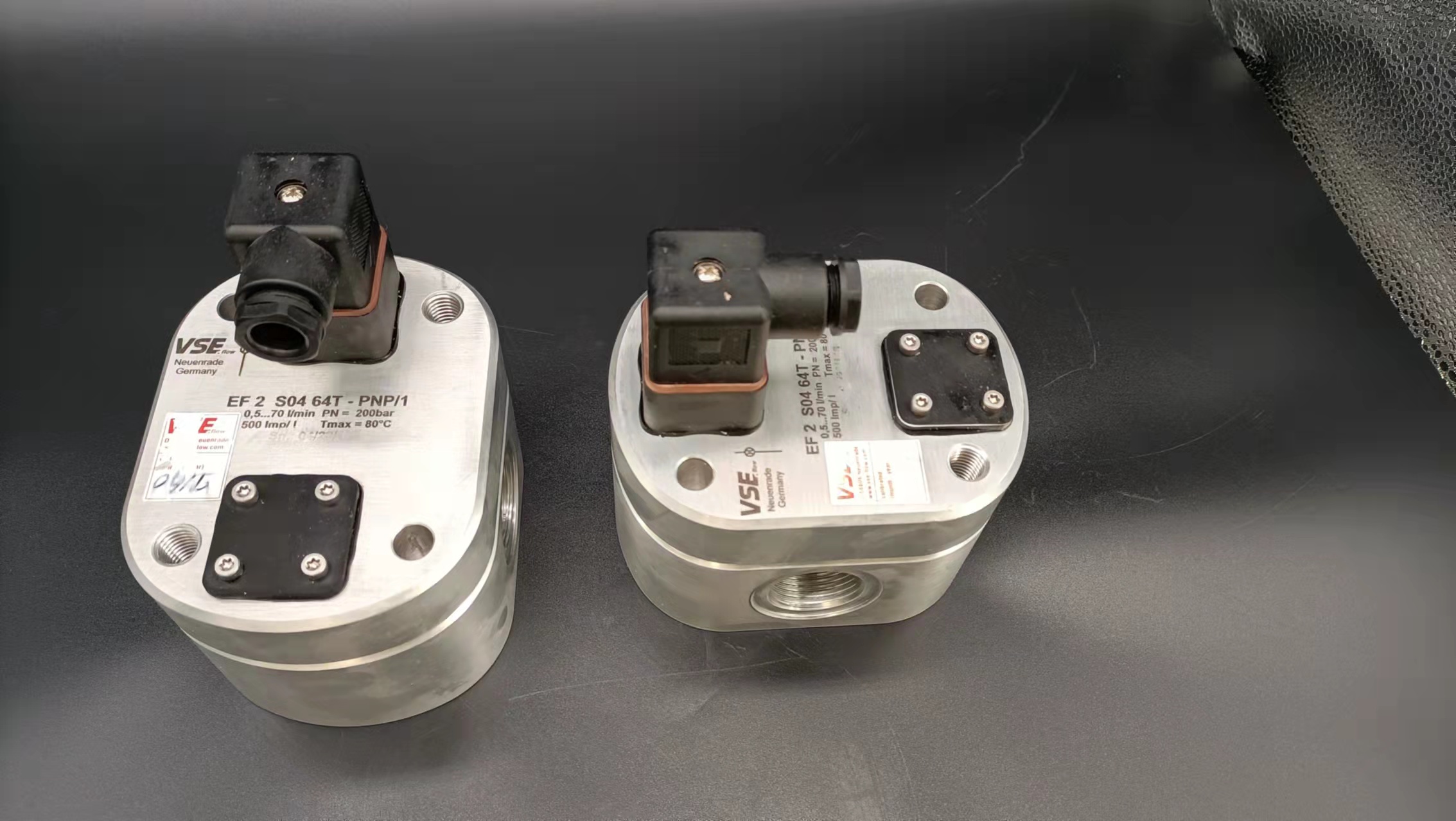

德国VSEVTR1010流量计技术资料同时我们还经营：根据SH/T3104－2000《石油化工仪表安装设计规范》中规定涡街流量计的安装要求如下:(1)测量液体时涡街流量计应安装于被测介质完全充满的管道上。(2)涡街流量计在水平敷设的管道上安装时，应充分考虑介质温度对变送器的影响。(3)涡街流量计在垂直管道上安装时，应符合以下规定:①测量气体时，流体可取任意流向②测量液体时，液体应自下而向上流动。(4)涡街流量计下游应具有不小于5D(流量计直径)的直管段长度，涡街流量计上游直管段长度应符合以下规定:①当工艺管道直径大于仪表直径(D)需缩径时，不小于15D;②当工艺管道直径小于仪表直径(D)需扩径时，不小于18D;③流量计前具有一个90°弯头或三通时，不小于20D;④流量计前具有在同一平面内的连续两个90°弯头时，不小于40D;⑤流量计前具有不同平面内的连接两个90°弯头时，不小于40D;⑥流量计装于调节阀下游时，不小于50D;⑦流量计前装有不小于2D长度的整流器，整流器前应有2D，整流器后应有不小于8D的直管段长度。(5)被测液体中可能出现气体时，应安装除气器。(6)涡街流量计应安装于不会引起液体产生气化的位置。(7)涡街流量计前后直管段内径与流量计内径的偏差应不大于3%。(8)对有可能损坏检测元件(旋涡发生体)的场所，管道安装的涡街流量计应加前后截止阀和旁路阀，插入式涡街流量计应安装切断球阀。(9)涡街流量计不宜安装在有震动的场所。热式气体质量流量计是流量计发展历史的一次重大变革,使流量测量直接转变为质量流量的测量.根据测量时热式质量流量计所使用的流量测量元件的加工工艺的不同,常用的传感器探头可以分为：热线热式流量传感器、热敏电阻式传感器、半导体集成电路式传感器等.　　热式流量传感器探头对流体运动形态的影响较小,测量范围大,响应性能也很好,但是,这种类型的传感器探头对机械强度要求较高、在传感器材料选择上受到较大的限制；同时,加热温度仅能达到400~500℃.此外,由于流体中的微小颗粒容易粘附到热线上,抗污染腐蚀能力较差,易损坏使热线的特性发生不稳定性变化,热线一致性差,难以进行批量生产.　　半导体式传感器探头是以单晶硅为基体,使用硅微机械加工而成的微桥结构.半导体式传感器探头多用于0～25mL/min 的小流量气体的测量,在本课题中所需要测量的流量范围较大,不能满足使用要求.图2-2是典型的半导体式传感器探头结构.　　热电阻式传感器主要有两个探头：一个流量探头(Rp),一个温度探头(Rtc).目前,市场上所使用的大部分热式气体质量流量计传感器探头主要是基准铂电阻.工作的时候,两个探头以一定的机械结构固定于管道中,可以通过热源探头上电压信号量或者加热功率的改变来衡量流量的变化.工作中要求两个传感器探头对流量的响应尽可能的快,且要保证散热同步,传感器探头的灵敏度最高,这为传感器探头的设计增添了一定的难度.　　如图2-3铂电阻的典型结构所示,铂电阻在在管道内与流体进行热交换的过程中,铂电阻的表面和内部铂丝之间存在热阻,阻碍热量的交换.因此,必须从铂电阻元件的选择和传感器结构设计两方面进行设计,尽量减小铂电阻内部和表面的热阻.如果热阻较大,热敏电阻表面和内部就会存在很高的温度差高,出现流量探头和温度探头已经达到恒定温差的假象,会严重影响控制电路正常工作,使测量的结果与管道流量的实际状况出现较大偏差,所以减小探头的热阻是设计热电阻式传感器的关键.流量计检定时对检定用流体的要求1.检定用流体应为单相气体或液体,充满试验管道,其流动应无漩涡。2.检定用流体应是清洁的,无可见颗粒、纤维等物质当检定用流体为液体时的要求：(1)其介质在管道内和流量计内任一点上的压力应高于其饱和蒸气压。对于容易气化的介质,在流量计下游应有一定的背压。推荐背压为最高检定温度下检定用液体饱和蒸气压力的1.25倍(2)液体中不能夹杂气体,在每次检定过程中,液体温度变化应不超过±0.5℃。(3)液体的黏度应尽量与流量计实际测量液体的黏度相一致。如有差异,对流量计的影响一般应不超过流量计最大允许误差的1/3(4)当检定液体的黏度不能满足被检流量计的要求时,可按其黏度修正公式进行黏度修正(5)由于电磁流量计只能测量导电液体。其检定用液体的电导率应在5mS/m(50uS/cm)至500mS/m(5000uS/cm))的范围内,或根据流量计制造厂给出的技术指标确定。当检定用流体为气体时的要求：(1)其介质与实际使用介质的密度、黏度等物理参数相接近(2)气体中应无游离水或油等杂质存在,粉尘等固体物的粒径应小于5um。(3)每一次检定过程中,介质的温度变化应不超过±0.5℃～±1℃。其压力波动应不超过±0.5％。当检定用气体为天然气时的要求：(1)天然气气质应符合GB17820-2012Z类气的要求。天然气的相对密度为0.55~0.80。(2)在检定过程中,气体的组分应相对稳定.天然气取样按GB/T13609-2012执行,天然气组分分析按GB/T13610-2003执行。磁翻板液位计常用介质：　　热水，盐水，氯水，液化石油气、液氨、乙烯、乙烷，汽油、柴油，食用油，丁二烯，甲醇、环氧（丙烷），二甲苯、轻油、乙醇（酒精），丙酮、氨水、粗苯、啤酒、重油、牛脂、乙苯，水、醋酸、樟脑油，盐酸、焦油、氯磺酸、硝基苯、FR－22，液碱、麦芽糖、20％稀硫酸、硫酸二甲酯，液氯、稀硫酸、浓硝酸、FR－12、氯仿，8％硫酸、发烟硫酸、高氯酸、溴水磷酸、氟油等等。磁翻板液位计应用行业　　电力行业：高/低加，除氧器，凝汽器，锅炉汽包，热井，输水箱，油箱，热网加热器，化学水处理，脱硫脱销工程等　　化工行业：罐区，化学池等，储罐，贮槽，反应釜　　煤化工：甲醇、二甲醚、合成氨/尿素、煤制烯烃、煤制油等　　冶金行业：冷却水处理　　水处理行业：氧化池，沉淀池，水箱，水池等等　　在工业生产中，液位计是必不可少的一环，具有重要的作用。电磁流量计有着广泛应用，但是电磁流量计在使用过程中有很多因素会影响电磁流量计的测量结果不准确。结合实践经验，本文将导致电磁流量计产生故障的原因概括为：管内液体未充满、液体中含有固相、因材质与被测介质不匹配而引发的故障、因人为因素造成的故障等。1.管内液体未充满　　管内液体未充满是导致电磁流量计产生误差的重要原因。导致管内液体未充满的原因有多种，比较常见的是背压不足或流量传感器安装位置不良，同时，管内液体未充满程度不同，其故障表现也有所不同，具体言之，若只有少量气体在水管管道中呈分层流或波状流，则故障现象表现为误差增加，即流量测量值与实际值不符；若流动状态呈现为气泡流或塞状流，除测量值与实际值不符外，还会因气相瞬间遮盖电表面而出现输出晃动等。因此，多种误差表现均指向管内液体未充满，在实践过程中，要正确辨别不同现象，理清其产生的实质原因。2.液体中含有固相　　液体中含有固相，即：液体中含有粉状、颗粒或纤维等固体，液体中一旦含有固相便会导致多种故障产生：浆液噪声；电极表面玷污；导电沉积层或绝缘沉积层覆盖电极或衬里；衬里被磨损或被沉积物覆盖，流通截面积缩小等。3.因材质与被测介质不匹配而引发的故障　　因材质与被测介质不匹配而引发故障的电磁流量计与介质接触的零部件有电与接地环，匹配失当除耐腐蚀问题外，主要是电表面效应。德国VSEVTR1010流量计技术资料1、涡街流量变送器的选择　　在饱和蒸汽测量中采用压电式涡街流量计变送器,由于涡街流量计量 程范围宽,因此,在实际应用中,一般主要考虑测量饱和蒸汽的流量不得低于涡街流量计的下限,也就是说必须满足流体流速不得低于5m/s.根据用汽量的大小选用不同口径的涡街流量变送器,而不能以现有的工艺管道口径来选择变送器口径。1.2、压力补偿压力变送器的选择　　由于饱和蒸汽管路长,压力波动较大,必须采用压力补偿,考虑到压力温度及密度的对应关系,测量中只采用压力补偿即可,由于我公司管道饱和蒸汽压力在0.3~0.7MPa范围,压力变送器的量程选择1MPa，.即可。1.3、显示仪表选择　　显示仪表智能流量显示仪,具有温压补偿瞬时流量显示和累积流量积算功能。2、涡街流量计的参数设定2.1、仪表系统的设定,合肥仪表总厂需设定的仪表系数K可用下式表示:K=1000/Ko式中:Ko为涡街发生体在出厂时标定的仪表常数,L/脉冲;K的单位为脉冲数/m3。2.2、压力补偿压力变送器的量程设定。2.3、压力流量报警上限设定。3、涡街流量计的安装3.1、涡街流量计尽量安装在远离振动源和电磁干扰较强的地方,振动存在的地方必须采用减振装置,减.少管道受振动的影响。3.2、直管段的配置,前后直管段要满足涡街流量计的要求,所配管道内径也必须和涡街流量变送器内径一致。4、涡街流量计使用注意事项　　尽量减少管道内汽锤对涡街发生体的冲击。振动较大而又无法消除时,不宜采用涡街流量计。环形孔板流量计适用于各种流体(气体,蒸汽,液体)介质,它除了具有标准孔板的结构简单,牢固,安装使用方便等特点以外,还具有以下优点：1.更适合测量饱和蒸汽,过热蒸汽以及煤气,冷却水等脏污流体.2.更容易适应高温,高压流体的流量测量.3.比圆缺孔板,偏心孔板工作更可靠,测量更精确.4.以较低的成本制成耐腐蚀型,测量腐蚀性流体的流量.5.由于本产品外部形状简单,容易制成夹套保湿型在夹套内通蒸汽,可以防止被测流体(如重油,渣油等)在测量管段内凝结或粘附;通以冷却液,可防止易汽化的液体在流经测流板时形成汽液两相流.6.采用均压环结构,减少了测量误差来源引至差压变送器的是在测流板上,下游处取压管横截面的静压平均值,减弱了上游局部阻力形成的速度分布畸变对精度的影响，实际精度更接近基本精度.7.要求较低的前后直管段8.采用一体型结构形式,减少管线敷设.9.采用带远传膜盒的差压变送器,可以测量诸如煤粉,渣油等脏污液体的流量.工作原理:环形孔板流量计和普通的标准孔板一样,依据的基本原理是流体连续性方程和伯努利方程. 把环形孔板安装在圆管中,当液体流经节流装置时,其上,下游侧之间就会产生压力差.连接方式:法兰连接和焊接连接.1、孔板流量计包括3部分:①现场取压部分,包括高级孔板阀、前后直管段、导压管;②温度、压力、组分补偿部分，包括现场用温度变送器、压力变送器、天然气组分分析仪计量的实时数据;③流量计算部分，指专用流量计算机(或计算仪)所安装的计量标准程序。 2、在实际应用过程中，当充满管道的流体流经管道内的节流件时，如图1所示。   流线将在节流件处形成局部收缩，因而流速增加,静压力降低,于是在节流件前后便产生了压差。流体流量愈大,产生的压差愈大，这样可依据压差来:衡量流量的大小。这种计量方法是以流动连续性方程(质量守恒定律)和伯努利方程(能量守恒定律)为基础的。压差的大小不仅与流量还与其他许多因素有关，例如当节流装置形式或管道内流体的物理性质(密度、粘度)不同时,在同样大小的流量下产生的压差也是不同的。以伯努利方程式和流体流动的连续性方程式为依据,天然气流量计算公式是:   根据气体易压缩、密度差异大、受温度影响大的特点，得出天然气流量计量的实用公式是:式中:Qn一标准状态下气体体积流量; Ah一常数,标况下为0.008686; ɑ0一特定流量系数; Yre一计量管内壁流量修正系数; bk一孔板流量计入口边缘锐利度修正系数; Fr一雷诺数修正系数;. ε一气体膨胀系数; d-孔板在20°C下实测的开孔口径; Fa一孔板热膨胀修正系数; Fg一天然气相对密度修正系数; Fz一超压缩系数; Ft一流体流动温度修正系数; P1一孔板上游侧绝对压力; hw一气体流过孔板时的差压。涡街流量计是依据流体力学振动现象中振动频率与流速的对应关系工作。它对管道流速分布畸变、流动脉动及旋转流十分敏感，同时由于其感.测元件为压电晶体，各种机械振动对输出信号干扰较大,仅表抗振性差。因此现场安装条件要求较高。  为了达到测量精度，涡街流量计必须保证一定的前后直管段,并尽量避免在靠近调节阀、半开阀和.截止阀后安装流量计;测压点和测温点应分别在下游侧距流量计中心线3.5D~5.5D和6D-8D;。  涡街流量计的表体安装不良，如接管偏大、偏小、偏移有台阶)或垫片突入管道都会引起测量误差。配管内径一般应等于或略大于流量计的内径。如配管的实际内径略小于流量计的内径5%以内),虽不会影响仅表的固有K系数，但因流通面积突变引起表观流速变化而产生附加测量误差，这可以通过修正K系数来补偿。修正后的仪表系数为K"=K（D2/D1）2式中:Dt-仪表实际内径;D2-配管实际内径。  当测量容易汽化的液体或工作条件接近临界状态的液体时,为防止气穴现象出现，设计安装时必须确认管道内的最低压力P'，这样才能保证涡街流量计正常工作。p由下式计算:p≥2.7△p+1.3po△p≈1.1x10-6ρv2  式中:p-管道内流体绝对压力，MPa;△p-流体在.发生体前后的压差，MPa;po-在工作温度下流体的饱和蒸汽压，MPa;ρ--工作条件下流体的密度，kg/m³，V-流动流体的流速,m/s.仪表使用中还要注意以下问题:①安装涡街流量计的位置要远离动力设备和变化频繁的阀门，如管线振动较大，应在流量计前、后2D处加装固定支架以咸振;②如管道流体的流速不稳，可考虑在管线上增加稳压装置或整流器来消除流速分布的不均匀现象;③由于压电晶体的灵敏度随温度升高而大幅度下降，应避免在测量高温介质（≤250℃),特别是高低温频繁变化的介质中使用;④流量计的安装位置应避开较强的热源、电场及磁场,尽量选择较好的工作环境德国VSEVTR1010流量计技术资料1、电磁流量计传感器外壳未接地出现的误差。一般情况下，传感器都是在金属管道上进行安装，并且金属管道都是在地下，很多人因此认为对于仪表的外壳就不需要再做接地处理了。但是，这么操作却是忽略了两个重要问题:一方面是金属管道都做了防腐蚀处理，金属管道与地不能大面积接触;二是传感器一般都由胶皮垫连接着法兰而与金属管道分隔开，所以造成了传感器的接地电阻大大增加，影响了流量计的测量结果，进而形成了误差。另外，由于电动势检测一般均为几毫伏左右，这也容易造成杂散电流对检测结果的影响。 2、干扰环境下的输出信号误差分析。对于一般的电磁流量计来说，传感器即电极与转换器之间的连接电缆应做到尽可能短。因为传送信号的电缆过长，电缆本身的分布电容造成的负载效应就会引起较大的测量误差，同时也对信号受到干扰的几率大大增加。在测量时，还要注意到走线方面，务必做到信号线与电源线分开走线，这样就能防止产生“寄生电容”的干扰。目前很多场合已经用上了数字输出仪表，以求获得最为准确的测量数据。 3、强电、强磁环境下的误差分析。流量计工作环境方面，要注意尽可能地与强电、强磁等设备的距离远一些。由于电磁流量计在接地后，其周边的附近如果也有一些其他的强电、强磁等设备也在接地，会造成流量计产生接地压降，使电磁流量计接地电位变化，进而对测量结果形成误差。另外，流量计如果是在非常强的磁场下工作，比如变压器等强电磁设备附近使用，周边磁场环境的强度超过电磁流量计电磁兼容的幅度时，会对测量结果的准确性造成很大的影响。如何解决电磁流量计无输出信号或输出值有偏差第一如果管道内测量介质不满管电磁流量计就无法正常工作.因为在介质不满管的情况下电磁流量计会产“生最为常见的应用程序故障,产生这种现象可能是由于营道中介质流速非常低造成不满管流量计测量误差增大或者介质未能满过电极从而流量计根本无法进行工作.需通过工艺调整必须保证管道内测量介质充满才能使用电磁流量计进行测量.第二测量介质中含有大量空气和气体也会造成电磁流量计无法正常工作。这些气泡的存在造成流量计无法准确辨别干扰了其准确的测量。第三电磁流量计不能用于持续时间较短的配料操作,这是由于电磁流量计无法正常反复启动和停止,它的启动到正确读数之间存在一个时间滞后问题。第四电磁流量计本身不能计量质量流量.电磁流量计是一种速度式流量计测量的是体积流量若要测量质量流量必须配合高精度的密度测量装置来进行换算。1.测量液体　　孔板流量计测量液体流量时工艺管道水平安装,差压变送器的位置处于节流装置下方时,取压口应在节流装置的水平中心轴线下偏 45°角引出,这可以消样除由流体传放出的气体进入导压管和差压变送器(如图8).若差压变送器处于节流装置的上方时,除取压口下偏≤45°角 然后向上引导压管外,应在导压管的最高点装置集器或排气阀.(如图9）2.测量水蒸汽　　测量蒸汽流量时,安装方式一般为差压变送器低于,高于节流装置两种.(如图 12)取压口位置应附合上述安装要求,并在导压管制高点处装上放气阀和气体收集器。3.测量气体　　测量介质为清洁的气体流量时,安装方式一般为差压变送器高于,低于节流装置两种c如图11.12)取压口位置应符合上述安装要求,当差压变送器低于节流装置时,导压管必须向下弯至差压变送器,并在最低处装置放水阀和沉积器。4.测量腐蚀性液体和气体　　测量腐蚀性的液体和气体流量时,取压口应附合上述安装要求,不论管道是水平安装或垂直安装,差压变送器高于或低节流装置③.测量气体测量介质为清洁的气体流量时,安装方式一般为差压变送器高于、低于节流装置两种(如图11.12)取压口位置应符合上述安装要求,当差压变送器低于节流装置时,导压管必须向下弯至差压变送器,并在最低处装置放水阀和沉积器。
