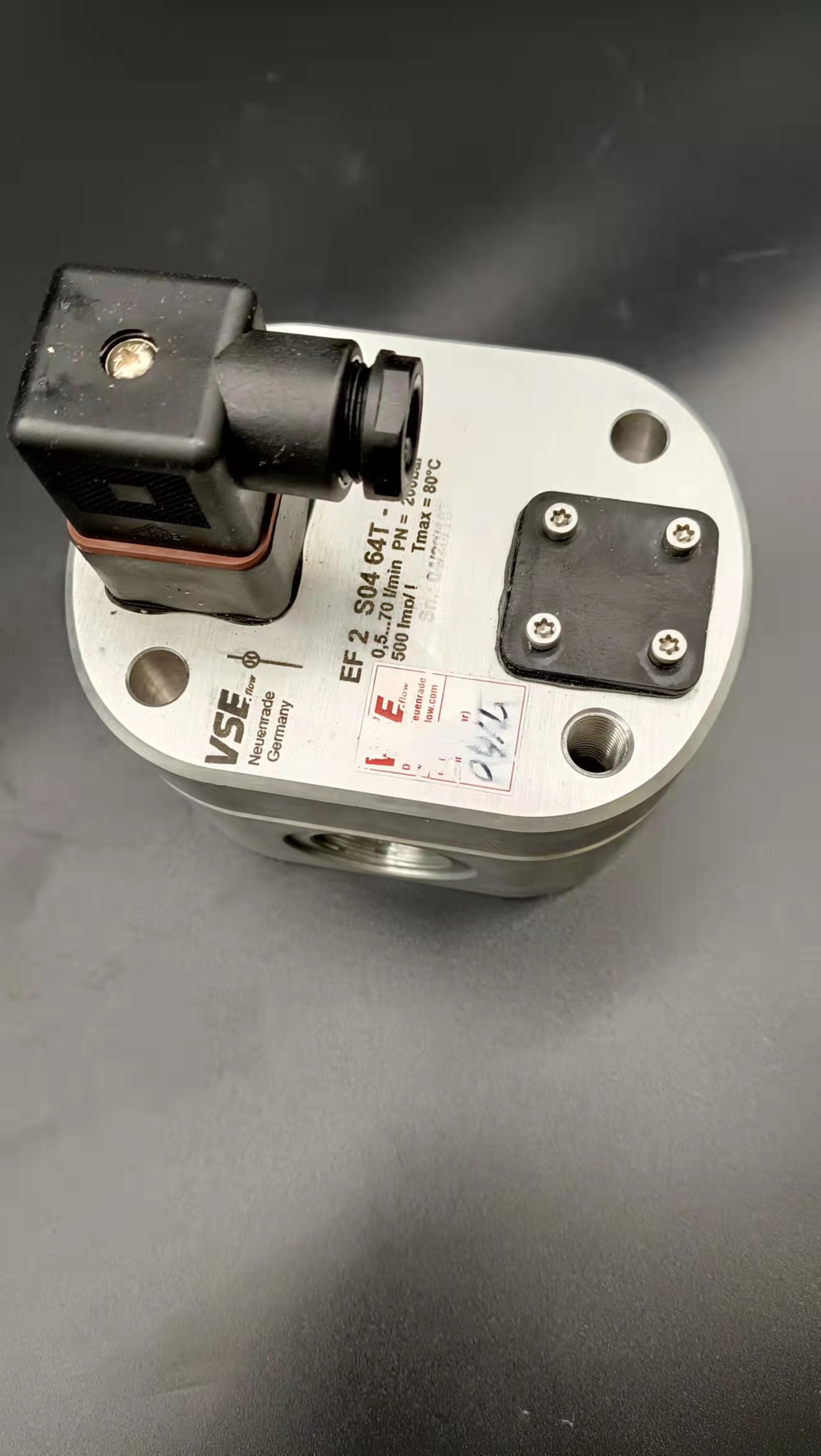

德国VSEAP0.2流量计供应同时我们还经营：1.对孔板流量计进行正确选型  选择孔板流量计,首先要考虑量程问题。有些是冬季用汽量相对大，而夏季用汽量相对较小，用汽量相差过于悬殊，那么孔板流量计在保证测量准确度的前提下,孔板流量计的流量范围就难以适应。因此，要明确最小流量(不是零)及最大流量,在此基础上选择符合相关运行参数的计量仪表。2.对孔板进行正确安装对于任何计量仪表都必须安装正确，否则就无法正常工作。正确安装孔板流量计，必须做到五点。①在所要安装计量仪表的前后必须留有足够长的直管段。②孔板流量计不能安装在整套管路最低处。③必须高度重视冷凝器的安装:两个冷凝器必须处于同一水平上,冷凝器的作用是使导压管中被测蒸汽冷凝;并使正、负导压管中的冷凝液面有相等高度;还必须保持长期稳定;还要充分考虑维护、拆换、吹扫便利。④导压管长度最好在16m以内，内径最好选用中10mm~016mm有防堵塞为好。导压管全程保温并确保正、负管处于同等温度以免密度变化引起误差。⑤装测温元件地方最好在节流件下游侧10D以外处,在管道或正压管上取压时，如压力变送器装在节流装置下方，必须对压力变送器的管路液柱值进行修正，以提高计量准确度。德国VSEAP0.2流量计供应金属管浮子流量计是由浮子、锥管、检测器等部件组成。浮子组件装有磁钢,其作用把是浮子的位移信号以磁信号的形式传输给检测器。检测器把这一检测到的信号再以电信号的形式远距离传输,并现场指示瞬时流量值。浮子流量计具有小流量值、范围度大、不用现场调试的特点。其结构简单、运动部件磨损小、使用寿命长、压力损失小、安装方便、维修量小、使用周期长、可远距离传输流量信号,与计算机连用可实现集中管理。 但也存在不足，如对于高黏度、大流量、以及两相以上流体不能测量。　　金属管浮子流量计实现流量测量的理论基础是“定压将,变面积“原理。在流动的流体中放置一个轴线与流向平行的浮子,见图1.　　金属管浮子流量计本体可以用两端法兰、螺纹或软管与测量管道连接。当流体自下而上流入锥管时,被浮子截流,这样在浮子上、下游之间产生压力差,浮子在压力差的作用下.上升,这时作用在浮子上的力有三个:流体对浮子的动压力、浮子在流体中的浮力和浮子自身的重力。只有当流体对浮子的动压力与浮子在流体中所受的浮力之和等于浮子的重力时，浮子就平稳地浮在某一位置上。  大量实验证明,在一定雷诺数的范围内，对于同一口径金属管浮子流量计,流体流速的大小与浮子的形状有关。对于给定的浮子流量计,浮子大小和形状已经确定,因此它在流体中的浮力和自身重力都是已知是常量,唯有流体对浮子的动压力是随来流流速的大小而变化的。因此当来流流速变大或变小时,浮子将作向上或向下的移动,相应位置的流动截面积也发生变化,流动截面积与浮子的.上升高度成比例，即浮子的某一高度代表流量的大小。浮子上下移动时,以磁耦合的形式将位置传递到外部指示器,直到流速变成平衡时对应的速度,浮子就在新的位置上稳定。对于-台给定的浮子流量计,浮子在测量管中的位置与流体流经测量管的流量的大小成一--对应关系。在电磁流量计设定状态下(如何进入设定状态请参照前述操作),用▲或▼键上下翻屏查找,直到屏幕出现仪表量程设置字样,按右键确认键确认进入仪表量程设置,输入20mA对应的最大流量值(输入量程值时可按▲键对光标处数字加1或用▼键对光标处数字减1,移位时要先按左键复合键再同时按▼键光标右移1位选数位或先按左键复合键再同时按▲键使光标左移1位选数位),最大流量值输入完后,按右键确认键确认返回。(若按右键确认键不放,持续3秒钟则直接返回到显示状态,若要继续设定其它参数,按▲键.)(分体式仪表中若口径与量程选择不当屏幕下行将出现“错误”字样提示用户)　　在电磁流量计设定状态下(如何进入设定状态请参照前述操作)用▲或▼键上下翻屏查找,直到屏幕出现流量方向选择字样,按右键确认键确认进入流量方向选择设置,再用上键▲选择正向或反向按右键确认键确认返回。(若按右键确认键不放,持续3秒钟则直接返回到显示状态,若要继续设定其它参数按▲键。(注:改变正负号也可改变接线,将信号线正负调换,还可以将传感器调换安装方向.)流量计准确度影响的实验分析 1实验要求   实验用钟罩式气体流量计标定装置标定DN50G65气体涡轮流量计,其准确度等级为1.5级;最小流量为Qmls:10m'/h,最大流量为Qmax:100m³/h;流量计量程比为1;10;上游直管段要求:5D=50X5=250mm=25cm,'下游直管段要求:3D=50X3=150mm=15cm. 2实验思路   实验以在流量计前端安装一对大小头作为扰流件,在扰流件和流量计之间安装不同长度的直管段。经过一定时间段的运行,确认标准裝置与流量计的流量偏差以及疣量计的重复性,以此分析扰流件对流量计准确度的影响。 3实脸分析 3.1在流量计.上游安装40cm直管段,下游安装19cm直管段实验   流量计上游直管段长度大于5D(25cm),下游直管段长度大于3D(15cm),实验安装图如图1所示，示意图如图2所示。 实验数据如表3所示。   从表3可以看出,扰流件安装在距流量计上游端较远时,其运行数据的流量偏差与重复性符合流量计的国家标准。 3.2在流量计上游安装29.1cm直管段,下游安装19cm直管段实验   流量计上游直管段长度较大于5D(25cm),下游直管段长度大于3D(15cm),实验安装示意图如图3所示.   实验数据如表4所示。从表4可以看出,扰流件安装在距流t计上游端接近5D处时,其运行数据的流量偏差(qmin≤q≤qt部分)>3%,不满足国家标准的要求,但其重复性符合流量计的国家标准。 3.3在流量计上游安装19cm直管段,下游安装40cm直管段实验   流量计上游直管段长度小于5D(25cm),下游直管段长度大于3D(15cm),实验安装示意图如图4所示   从表5可以看出,找流件安装在流量计上游端小于5D处时,其运行数据的流量偏差(qai≤q≤qt部分)>3%,不满足国家标准的要求,但其重复性符合流量计的国家标准。德国VSEAP0.2流量计供应针对传统电磁流量计用信号电缆的易受电磁干扰和内部产生较大噪音的性能缺陷，首先根据电磁流量计用信号电缆的特点及其运行环境要求设计了多种结构方案,而后综合考虑电缆抗电磁干扰水平、内部噪音水平、工艺的实现难度和制造成本等因素对相关设计方案进行反复筛选，最终确定了新型低噪音电磁流量计用信号电缆的结构。　　该新型电缆的结构如图1所示。导体为单股退火镀锡软铜线,以提高导体的导电性和防腐蚀性。在导体外绕包一层薄F4(聚四氟Z烯)半导电带,有利于降低导体和绝缘之间的摩擦起电噪音。绝缘采用材料较为纯净.介电常数较小具有一定弹性的聚丙烯绝缘级材料,并采用挤压式挤出,减小绝缘层与导体的向隙。采用对绞组作为信号传输线,由于在两根传输线上感应的电压接近相等,减小了电压差值，提高了信号传输稳定性;对绞组由两种不同颜色绝緣线芯组成,相邻线对对绞节距应不大于100mrmn。对绞分屏蔽纪(即对对绞组进行分屏蔽,每对对绞组外绕包两层聚酯带和--层厚0.04mm铝塑复合带绕包,内置-根7X0.26mm镀锡铜绞线作引流线)有利于对不同对绞组之间信号中音的抑制和隔离。对绞分屏敞组同心式绞合成缆，在对绞分廉蔽组间]填充非吸湿性材料,以保证缆芯圆整。在成缆缆芯外绕包两层聚酯带,再采用铝塑复合带绕包,内置镀锡铜线作引流线,以提高电缆电磁屏蔽能力。总屏敞层外挤包隔离层(隔离护套).隔离层采用绝缘级低密度聚乙烯材料。隔离层外采用铠装层，铠装材料为高导磁合金钢带.其为强磁材料,叮将外来的磁通大部分限制在铠装层的外表面上(仅布少部分能进.人被屏蔽的空间);铠装时对高导磁合金钢带采用纵包焊接,确保其形成.连续圆杜管;铠装层可提高电缆抗电您T扰水平以及对电缆进行加强，减少电缆振动引起的电动势。外护奈采用监色软PVC(聚氯乙烯)护层级电缆材料挤包,实现电缆防护。　　该新型低噪音电磁流量计用信号电缆通过开发新的结构和选用新的材料具有了高抗电磁干扰能力和优异的低噪音性能,可实现信号的高分辨率、高精度和稳定传输:a.通过采用绝缘线芯对绞、对绞铝箔分屏蔽、引流线设置、铝箔总屏蔽、全封闭钢合金铠装屏蔽等综合设计,对内外部电场和磁场形成有效的屏蔽隔离,抑制了内部串音,降低了信号传输的波动性,大大提高了电缆的抗电磁干扰水平,提高了电缆传输信号的准确性和可靠性。在实际工程安装中,电缆也不必穿金属管敷设，可降低工程成本。b.采用镀锡导体以及导体外设置F4半导电带,有利于降低导体和绝缘之间的摩擦起电噪音,同时电缆整体设计结构紧凑,尤其是钢合金铠装层的设计,使得电缆内部相对滑动少,一定程度上也减少了电缆内部摩擦起电噪音的产生,这样可以将原始噪音降低2~3个数量级,极大地提高了传输信号的分辨率和精度,减小了电磁流量计的计量误差,大大提高了电磁流量计的计量准确性、精确性和可靠性,完全可满足微量精确计量场合的使用要求。为保证超声波流量计流量测量精度，选择测量点时要求选择流体流场均匀的部分，一般应遵循下列原则：1、被测管道内流体必须是满管。2、选择被测管道的材质应均匀质密，易于超声波传播，如垂直管段（流体由下向上）或水平管段（整个管路中最低处为好）。3、安装距离应选择上游大于10倍直管径，下游大于5倍直管径（注：不同仪器要求的距离会有所不同，具体距离以使用的仪器说明书为准）以内无任何阀门、弯头、变径等均匀的直管段，测量点应充分远离阀门、泵、高压电、变频器等干扰源。4、充分考虑管内结垢状况，尽量选择无结垢的管段进行测量。外夹式流量计传感器安装要点　　时差式超声波传感器安装方式有三种，分别是V法、Z法和W法，如图3所示。　　测量时采用何种安装方式，仪器说明书均有规定，但在边界范围一般比较模糊。如TFX1020P时差式超声波流量计：V型安装法适用测量管径25～400 ㎜，Z型安装法适用测量管径100～2540㎜，W型安装法适用测量管径65㎜以下小管。V型与Z型、V型与W型在适用测量管径均有部分重叠，如遇此情况 则按下列原则选择最佳安装方式：V型安装一般情况下是标准安装方式，使用方便，测量准确。当被测管道很粗或由于被测流体浊度高、管道内壁有衬里或结垢太 厚，造成V型安装信号弱，仪表不能正常工作时，选用Z型安装。原因是使用Z型安装时，超声波在管道中直接传输，没有折射，信号衰耗小。W型安装适于小管， 通过延长超声波传输距离的办法来提高小管测量精度，如图3（c），使用W型安装时，超声波束在管内折射三次，穿过流体四次。 流量传感器安装方式有两种，分别是对称安装和同侧安装。对称安装适用于中小管径（通常小于600㎜）管道和含悬浮颗粒或气泡较少的液体；同侧安装适用于各种管径的管道和含悬浮颗粒或气泡较多的液体。外夹式超声波流量计传感器安装要求1、剥净测量点处附近保温层和保护层，使用角磨砂轮机、锉、砂纸等工具将管道打磨至光亮平滑无蚀坑。要求：漆锈层磨净，凸出物修平，避免局部凹 陷，光泽均匀，手感光滑圆润。需要特别注意，打磨点要求与原管道有同样的弧度，切忌将安装点打磨成平面，用酒精或汽油等将此范围擦净，以利于传感器粘接。2、在水平管段上，两个传感器必须安装在管道轴面的水平方向上，并且在轴线水平位置±45°的范围内安装，以防止管内上部流体不满、有气泡或下部有沉淀等现象影响正常测量，如图5所示。3、传感器安装处和管壁反射处必须避开接口和焊缝，如图6所示。4、传感器工作面与管壁之间保持有足够的耦合剂，不能有空气和固体颗粒，以保证耦合良好。1.安装地点的选择①尽量避免将电磁流量计安装在温度经常变化的地点，降低温度变化引起的温漂，减少流量不稳情况。如果现场受到热源的辐射，必须采用热隔离或通风设施。②避免将流量计安装在受振动或撞击的地方。③尽量避免将电磁流量计安装在腐蚀性环境中，若不能避免，尽量选择通风良好的环境。④电磁流量计尽量避免阳光直晒。⑤请勿将电磁流量计安装在电动机、变压器和其他强电源附近，减少电磁干扰。⑥留足必要的安装及检修空间。2.流量计可自动检测正反方向  安装仪表时，应使流向箭头同现场实际正流向保持一致。对分离型仪表，交换转换器或传感器一端的CD1和CD2端子上的连线，相当于切换流向。3.传感器(含--体型)与管道的连接要求  首先，要注意传感器本身不能作为荷重支撑点，它不能支撑毗连的工作管道。同时，传感器安装时应当使其不受过大的拉紧应力，应考虑消除毗连管道因热膨胀产生的应力影响。安装传感器时，应保证测量管与工艺管道同轴。法兰之间加装的法兰垫圈，应有良好的耐腐蚀性能，该垫圈不得伸入管道内部。在传感器邻近管道进行焊接或火焰切割时，要采取隔离措施，防止衬里受热。为可靠测量，重要的是电极应当完全浸没在被测流体中，传感器可以安装在任何方位(水平、垂直、倾斜)，只要通过电极的连线基本处于水平位置即可(与水平线夹角一般<10度)，为了进一步减小夹带气泡对测量的影响，可以适当提高工作压力。要避免管道内产生负压，损坏衬里。仪表安装场所的磁场强度应小于400A/m。4.与金属管道的连接、连线和接地  流量信号是以介质为参考点(0V)的差动信号，传感器内部已将信号参考点(OV)与金属测量管连通。一般通过管道法兰与仪表法兰的连接螺栓虽然能使流量计取得介质电位(0V)，但正规的方法是加装电气连线，确保以介质为OV的流量信号可靠输出。传感器还应加接地线，接地电阻应小.于10欧姆。5.其他安装注意事项①电磁流量计接地装置应独立设置，不能与电气系统共用接地装置，接地电阻≤109.②仪表安装完毕，通过2mm2铜芯软线将电磁流量计接地极连接到接地装置。③为了保护电磁流量计内衬不被机械划伤，建议管道吹扫完毕后，再安装电磁流量计。同时，在焊接管道时，严格控制电焊机接地线搭接位置，避免用电磁流量计本体作为导体通过焊接电流，以防电子线路被击穿，造成仪表损坏。④为了防止电磁流量计受到管道的振动、热胀冷缩的影响，避免将电磁流量计单独固定，可以通过管道一起进行支撑。⑤电磁流量计中心轴应与管道中心轴保持同心，以免引起测量误差。⑥搬运电磁流量计时，应保证流量计测量管部位均衡受力，或通过本体的吊环进行搬运，不能让流量计信号引出管和接线盒受力。⑦当介质中含有固体沉淀物时，电磁流量计应垂直安装，避免安装在水平管道的最低点，以防物料堆积在管道内。⑧尽量远离泵出口安装，因为泵出口介质状态不稳定并且距离电动机太近，容易产生干扰。电磁流量计施工安装注意事项1)满管要求：　　测量液体时为保证测量精确,电磁流量计的管道必须充满液体.流体应该向上流动,当流体向下流动时,下流段的管道高于流量计.2)避免产生气泡：　　若为二相流(含气体和液体),则会影响测量精度.要使流体中不含气泡,阀门应该安装在流量计下游.3)电磁流量计不能测量混相流体、分层流体、有气泡的流体,否则测量无法精准.该项目为被测介质为上游企业污水,不存在这个问题.4)电磁流量计对直管段长度有明确要求(D为流量计内径).对于90°弯头、T行三通、异径管、全开阀门等流体阻力件,离电磁流量计的电极中轴线至少5D直管段；对于不同开度阀门(比如调节阀),则上游侧直管段长度需要10D；一般传感器下游的直管段只需要3D即可.5)电磁流量计测量不同介质的混合液体时,混合点与流量计的距离至少要大于30D.6)电磁流量计安装可以水平、垂直和倾斜安装在管道上,测量流体方向与流量计上标识方向一致.水平安装时,电磁流量计的电极必须水平,法兰面与工艺管道轴线相垂直,垂直度允许偏差1°.7)电磁流量计安装时应该避免负压的产生,因此电磁流量计传感器的测量管道必须充满液体,必须有一定的背压.电磁流量计不应该安装在泵的进口,而应该安装在泵的出口后面.8)电磁流量计如果必须倾斜安装时,必须安装在流体上升管道,在开口排放的管道安装时,必须安装在管道的较低处.如图：1-入口 2-溢流口 3-入口 4–清洗口 5-流量计 6-短管 7-出口 8-排污口 9-排污阀简单几招解决涡轮流量计不准1、水源脉动流影响流量波动性比较大。　　解决办法：增加泵和涡轮流量计之间的直管道距离，使流量稳定。2、涡轮流量计安装位置离阀门或弯管位置太近，当原料经过阀门或弯管部分，造成流量波动。　　解决办法：此时应该远离阀门和弯管位置，保证一定的前后直管段是解决问题的好方法。3、涡轮流量计附近有电机，变频器，强电流之类的干扰源。　　解决办法：流量计仪表接地，或加滤波电容。如果问题还是解决不了，最好的办法就是远离干扰源。4、涡轮流量计无流量显示：首先检查线路是否存在问题，如信号线脱落，有断线等。将传感器和信号放大器分离，信号放大器与仪表连接，用铁质金属在取信号的放大器底部距离2~3mm距离来回划动，如仪表有显示，则说明显示部分无问题。　　解决办法：请将流量传感器从管道卸下，检查流量计叶轮是否被缠住或叶轮出现破损现象。5、流量计显示流量比实际流量小：一般造成这个问题的原因是叶轮旋转不滑快或叶片断裂。　　解决办法：将流量计从管道拆除，检查流量计是否被缠住或有破损现象。6、涡轮流量计显示误差比较大：首先检查流量传感器系数即K值和仪表其他参数是否设置正确；有条件的情况下，用电子秤进行实际标定校准。　　解决办法：如流量重复性差或根本无法校准，可与供货商联系。金属管浮子流量计与恒流阀组成的吹扫设备原理，如图1所示，以恒定人口压力为例:   弹性膜片受到向上的作用力为: P2A+P1a(1) 弹性膜片受到向下的作用力为: P3A+P2a+F(2) 在压力平衡状态时，即式(1)=式(2)时: P2A+P1a=P3A+P2a+F(3) 作为压力调节器膜片的压差P2-P3,我们可以得到: P2-P3=F/A-(a/A)(P1-P2)(4) 由于a<A,所以(a/A)(P1-P2)可以忽略不计,由于F和A都时恒定值，所以: C(恒定值)=P2-P3   当金属管浮子流量计测量介质是不可压缩的液体时，RE压力调节器可以适用于出口压力变化。对于式(4)，由于P是恒 定的，P3是变化的，因此，P3变为:P3+△P,P2变为: P2+△P,所以: C(恒定值)=P2-P3
