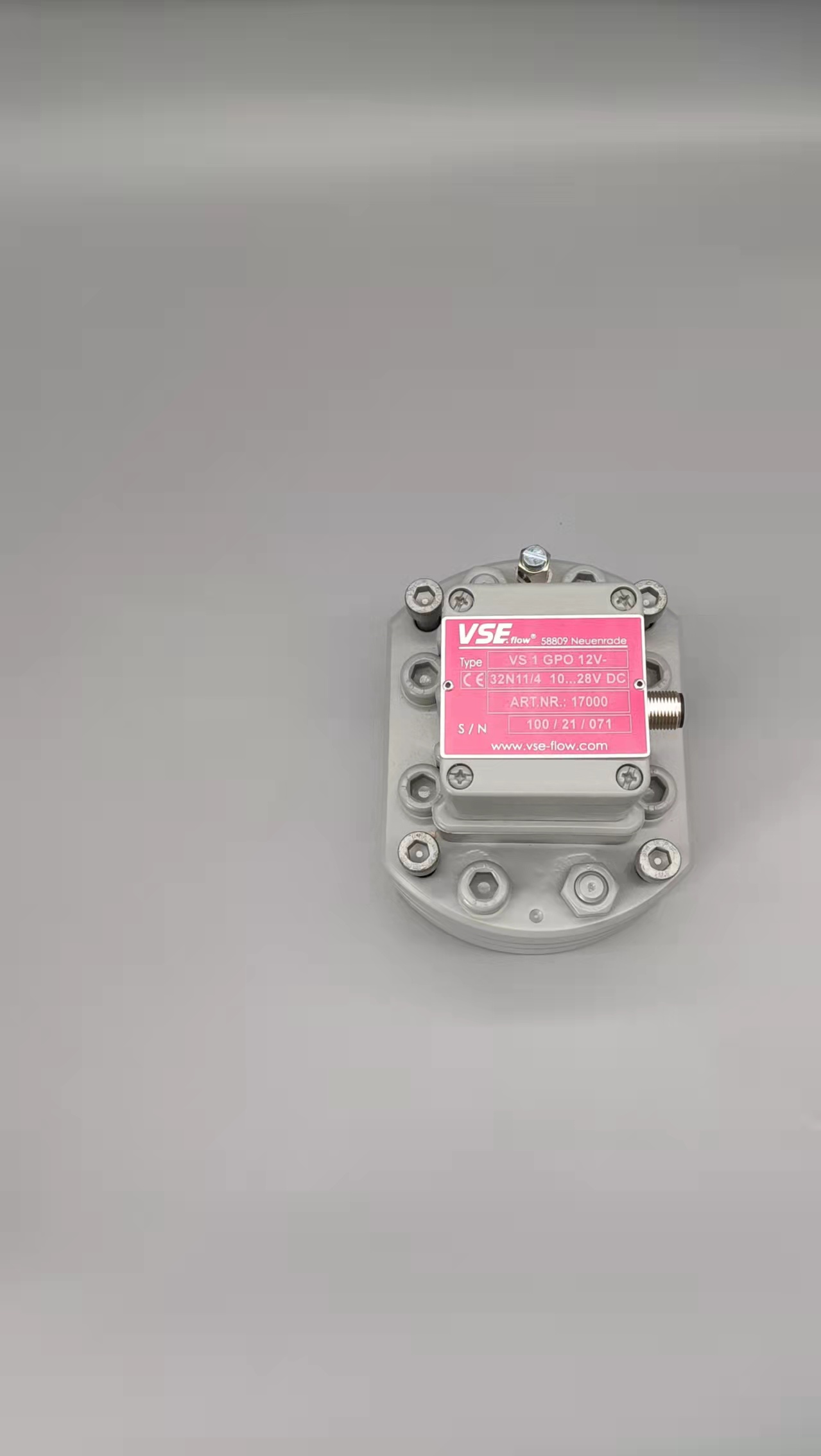

德国VSEAR2500流量计定做同时我们还经营：如何解决电磁流量计无输出信号或输出值有偏差第一如果管道内测量介质不满管电磁流量计就无法正常工作.因为在介质不满管的情况下电磁流量计会产“生最为常见的应用程序故障,产生这种现象可能是由于营道中介质流速非常低造成不满管流量计测量误差增大或者介质未能满过电极从而流量计根本无法进行工作.需通过工艺调整必须保证管道内测量介质充满才能使用电磁流量计进行测量.第二测量介质中含有大量空气和气体也会造成电磁流量计无法正常工作。这些气泡的存在造成流量计无法准确辨别干扰了其准确的测量。第三电磁流量计不能用于持续时间较短的配料操作,这是由于电磁流量计无法正常反复启动和停止,它的启动到正确读数之间存在一个时间滞后问题。第四电磁流量计本身不能计量质量流量.电磁流量计是一种速度式流量计测量的是体积流量若要测量质量流量必须配合高精度的密度测量装置来进行换算。电磁流量计外壳用不锈钢,测量管内壁用聚四氟乙烯,转换器封闭在一个长方体金属壳内，内部电路板上有一四位数的数据盘,可作测量值的指示器。变送器与转换器之间通过两根电缆连接,变送器安装在管道上,转换器固定在旁边的框架上。这种流量计无论零点还是量程都不能白行调整，只能在指定厂家标定,使用很不方便。该流地计投用运行还未到-年,指示便出现了故障经检查发现变送器电路板发生腐蚀,有几只晶体三极管管脚已经锈断,当时并没有引起我们足够的重视,只是更换几只三极管便又重新装上,这样修复后该表又运行几个月，然后又失去指示。当我们再次检查该表时,发现变送器的电路板及电缆已全部腐蚀掉，于是该表报废。这才引起我们的警觉，原来因该表安装的地方离高压甲铵泵及高压氨泵太近,停车时排放的及平时泄漏的氨和甲铵以及夹带的氨气常环绕在该表周围,致使该表一直工作在腐蚀性环境中，加上我们只注意该表的耐腐蚀特点,而忽略该表的脆弱性,最终导致该表的损坏。  在安装时,为防止腐蚀性气体侵入电子室,在接线盒盖边缘及电缆接头处全部用硅橡胶密封,并用水电两用胶带加以封固,以达到防腐的目的。该表投用后运行一年多时间，便再次发生了同样故障，变送器电路板及电缆又被腐蚀,表又损坏。  事故的不断发生，使我们对腐5蚀问题进行仔细的思考，为什么变送器密封那么好还会腐蚀?而与变送器仅半米之遥的转换器却安然无恙?经过仔细的观察和分析,发现安装变送器的管道因流速高,一直在不停地轻微震动,密封胶很容易松动而脱落,不停的震动又为氨气的侵入增加了助动力,而固定在框架上的转换器,由于没有震动，各密封口完好，因此没有腐蚀。  找到了出故障的原因，也就找到了排除故障的措施。这种电磁流量计较前两种要先进得多,它采用微处理器技术,在转换器上有一双排液晶显示器,在显示器下边有三个按钮,通过它们可以对流量计的参数进行组态设定,并可翻看流量计的有关参数设置。该表具有比较强的外部通信接口能力,能以模拟和数字方式与其它外设通信，并带有很强的自诊断功能,参数的输入及选择以数据直接输入及主副菜单选择方式进行,可方便地进行零点调整和量程设定,操作十分方便。为了保证这块表能安全运行,我们在吸取前两次教训的基础上,采取另-种防腐措施即吹气防腐法。这种方法的原理是设法使变送器接线盒内纯净气体压力增大,致使有害气体不能侵入接线盒内，从而达到防腐目的。具体方法是在电磁流量计的电子室上打两个小孔,一个进气,一个排气,然后接上仪表空气,让空气保持微小流量，电子室内纯净气的压力高于大气压，气流只能从孔隙由内向外流动,从而阻止有害气体的侵入,起到防腐作用。该表投入运行后,效果一直很好，在时隔两年的1994年大修中,打开电子室检查,没有发现腐蚀，可见吹气防腐确实起到了作用。1)电磁流量计传感器内流体的流动方向必须与传感器上流动方向一致;2)必须保证电磁流量计传感器测量管内在所有时间始终充满被测流体，电磁流量计传感器不能在不满管和有可能出现空管情况下工作;3)电磁流量计传感器应选取管内流体脉动较小的位置作为测量点。一般情况下，离泵、阀门等较远的地方，仪表指示比较平稳，波动较少;4)测量双相流体时，应选择不易引起相分离的地方;5)对于聚四氟乙烯衬里的传感器，应避免安装在负压管道和有可能产生瞬间负压的地方;6)要避免容易产生液体电导率不均匀的场所，如添加液的电导率与基液不同，加液点最好设在传感器下游。　　根据经典理论，电磁流量计传感器测量管内流速分布为轴对称时，电磁流量计的测量准确度不受流速分布的影响。金属管浮子流量计的安装应严格按照说明书中的有关技术要求去做,并注意以下几个问题: 1.金属管浮子流量计在安装时应留有足够的空间,进口应有5倍管道直径以上的直管段,出口段为250mm,安装位置应选择在没有震动、便于观察和维修的场所。 2.为保证在任何时候测量管内都充满料液,金属管浮子流量计应安装在上料管的垂直段,液体流向为由下而上,不得倒流。为了便于检查、修理和更换,安装时采用联接旁通,并且在金属管浮子流量计下侧留有清洗口。 3.由于在管道吹扫时有些铁锈、焊渍清洗不净,有时介质中含有铁磁颗粒,应在入口处安装磁过滤器以避免这些杂质会被吸附在浮子上使浮子卡住。 4.若金属管浮子流量计管径小于工艺管道管径,应在LZ两端安装渐缩管,然后和工艺管道相连。 5.为了提高整个测量系统的抗干扰技术性能,信号和电源电缆要分开敷设,分别套在钢管内,尤其要远离动力电缆,信号电缆两接头的外露部分要保持非常短。 6.为保证测量精度,消除外界干扰,金属管浮子流量计的接地线采用不小于4mm2的铜线与大地相连,埋设深度在1m左右。德国VSEAR2500流量计定做流量计工况与标况(立方与标方)如何换算 m3/h涡轮流量计利用置于流体中的叶轮的旋转角速度与流体流速成比例的关系，通过测量叶轮的转速来反映通过管道的流体体积流量大小，是流量仪表中比较成熟的高准确度仪表之一。　　流量计内有经过精密加工的叶片，它与一套减速齿轮和轴承一起构成测量组件，支撑涡轮的两个不锈钢自润滑轴承，保证该组件有较长的使用寿命。流量计亦可选用外部润滑油泵润滑轴承，但注意不能过量。　　流量计露天安装，由于流量计大部分是电子显示，表头内有电路板，长期露天放置，容易造成电路板损坏受潮，液晶屏不显示，或者烧坏电路板。建议安装计量仪表防护装置。　　涡轮流量计在安装过程中，不能敲打表具。流量计受硬力冲击，导致表具损坏。安装流量计前，一定要吹扫，吹扫过程中一定不能带着表具，管道中的焊渣容易打坏涡轮流量计的叶轮，造成表具不计量或者计量不准确。　　为了保证流量计检修时不影响介质的正常使用，在流量计的前后管道上应安装切断阀门（截止阀），同时应设置旁通管道。流量控制阀要安装在流量计的下游，流量计使用时上游所装的截止阀必须全开，避免上游部分的流体产生不稳流现象。　　涡轮流量计在使用前一定要加润滑油，但是不能加多，在燃气气质并不是太干净的环境中，润滑油过多容易使气质中的杂质粘附在卡箍式涡轮流量计的叶轮上，从而造成计量不准确，时间长了，容易磨损表具。德国VSEAR2500流量计定做电磁流量计电极对测量介质的耐腐是选择材料首先考虑的因素，其次考虑是否会产生钝化等表面效应和所形成的噪声。1.选择耐腐蚀材料电磁流量计电极的耐腐蚀性要求很高.常用金属材料有含钼耐酸钢Icr18Ni12Mo2Ti.哈氏合金.耐蚀镍基合金、B、C、钛、钽、铂铱合金,几乎可覆盖全部化学液。此外还有适用于浆液等的低噪声电极,它们是导电橡胶电极、导电氟塑料电极和多孔性陶瓷电极或包覆这些材料的金属电极。在原则上电极材料的选择应从使用者借鉴该介质在其他设备的应用实际和以往的经验来确定。有时后要做必要的实验,如现场取液体样品在实验室做待用材料的腐蚀性试验。最好的实验是现场挂片,这是最接近实际应用条件的腐蚀性试验,可以得出比较可靠能否适用的结论。2.避免电极表面效应电极的耐腐蚀性是选择材料的重要因素,但有时候电极材料对被测介质有很好的耐腐蚀性,却不一定就是适用的材料,还要避免产生电极表面效应。　　电极表面效应分为表面化学反应、电化学和极化现象以及电极的触媒作用三个方面。　　化学反应效应如电极表面与被测介质接触后,形成钝化膜或氧化层.他们对耐腐蚀性能可能起到积极保护作用,但也有可能增加表面接触电阻。例如钽与水接触就会被氧化生成绝缘层。　　对于避免或减轻电极表面效应的介质—电极材料匹配,还没有像腐蚀性那样有充足的资料可查,只有一些有限经验尚待在实践中积累。　　电磁流量计接地环连接在塑料管道或衬绝缘衬里金属管道的流量传感器两端,他们的耐腐蚀要求比电极低,充分有一定腐蚀定期更换。通常选用耐酸钢或哈氏合金。因体积大从经济上考虑较少采用钽铂等贵重金属。如金属工艺管道直接与流体接触就不需要接地环。严格按标准规定使用、维护,其中孔板流量计与差压变送器及连接部分引压管线是使用、维护的重点。工作中常遇到不易发现的问题分析及解决方法如下。(1)当孔板损伤或入口锐利度改变,会使孔板上下游产生的差压减少,这时流量计计算结果比实际流量偏小，即流出系数发生变化,测量不确定度将超过标准给出的估算值。解决方法:①按标准对流出系数进行修正或更换孔板，此时新孔板的直径比应略大于旧孔板;②若暂无新孔板更换,应按国家标准对流出系数C进行孔板锐利度修正。(2)孔板变形时,应更换,新孔板的直径比应小于旧孔板。(3)使用中的节流装置应按照国家标准GB/T21446--2008要求定期清洗、检查,当发现测量直管段内表壁有明显冲刷、腐蚀、结垢时应及时更换新的测量管段,否则一般情况下会使孔板流量计计量偏低。若暂无新测量管更换,应对流出系数C按标准进行粗糙度修正。(4)为防止取压开关对差压信号的节流,应将针型阀取压开关改为与导压管相同通径的球型阀。(5)压力变送器、差压变送器准确度要求优于1级,将使用范围控制在量程的1/4~3/4，并尽量使工作点附近示值误差最小。当差压变送器工作在量程的20%以下时,应改变差压变送器量程或更换孔板。(6)仪表严格周期检定。注意仪表零位漂移,定期校准,采用零位漂移小的仪表;为防止静压误差，采用静压误差小的变送器,如EJA变送器。(7)孔板上下游应使用零泄漏轨道球阀。(8)孔板流量计操作人员要做好系统检修,注意平衡阀内漏及导压管漏气.堵塞问题。超声波流量计根据声道布置形式可以分为单声道超声波流量计和多声道超声波流量计。单声道超声波流量计在测量管道上只安装一对超声波换能器,多声道超声波流量计则在测量管道上安装多对超声波换能器,包含多个独立的超声波传播路径。多声道超声波流量计对于流场的适应能力更强,可以提高流量计的测量精度；然而单声道超声波流量计在小管径场合应用更为广泛,而且通过反射镜的应用单声道超声波流量计的声道布置形式越来越复杂,测量精度也随之提高。根据声道的传播方式,常用的单声道超声波流量计主要有Z型流量计,U型流量计,V型流量计,N型流量计和三角型流量计,不同传播类型的单声道超声波流量计声道示意图如图4-1所示,其中红色虚线表示声波传播路径。　　多声道超声波流量计采用数值积分的方法提高流量修正系数的精度,可以解决单声道超声波流量计测量不确定度误差大的问题。多声道超声波流量计通常采用Gauss积分方法计算式(2-7)中各声道位置ri/R和相应的权重系数wi。在相同采样点数、节数自由的情况下,Gauss 型数值积分方法相对于辛普森公式和梯形公式等插值型积分方法计算精度更高。对于圆形测量管道的超声波流量计中声道位置和相应权重系数的计算一般采用Gauss-Jacobi积分方法。按照 Gauss-Jacobi 积分方法的零点确定各声道高度,按积分方法中的权重系数计算声道权重系数。　　实际中各声道上速度分布与理想的代数多项式表示的流速分布差异很大,特别是无法体现管壁处流速为零的特性,导致流量的积分结果偏高,影响流量计的测量精度。为了使计算结果更加接近于圆形管道内液体充分发展的真实值,提出了采用最佳圆截面算法（OWICS）计算声道位置ri/R和权重系数wi的方法,最佳圆截面算法其实是基于正交多项式的 Gauss 积分方法。Gauss-Jacobi和OWICS积分方法计算各声道位置和权重系数如表4-1所示.1.被测介质电导率  电磁流量计测量的流体必须是导电的，一般只要电导率超过阈值，即使变化也不影响测量值，但低于阈值将会增大测量误差;通常要求液体电导率不小于5μS/cm，去离子水电导率不小于20μS/cm。2.被测介质温度  电磁流量计一般只能用于工艺介质温度不高于180℃的场合。选型时，要根据被测工艺介质的温度范围，选择测量管内衬材料及传感器线圈的漆包线的耐温等级。常用测量管衬里材料有聚四氟乙烯(PTFE)，适用温度范围-40~+180℃;氯丁橡胶(Neoprene)，适用温度<65℃;聚氨酯橡胶(Polyurethane),适用温度<65℃;3.当被测液体为酸、碱、盐等高腐蚀性介质时  因为电磁流量计仅测量管衬里和电极与被测介质接触，所以只要选好这两者的材质即可。耐酸、碱等强腐蚀性介质的衬里常选用聚四氟乙烯(PTFE)，耐磨损类如矿浆、结晶类介质的衬里可选用聚氨酯橡胶(Polyurethane)。对于电极材质的选，择，一般可查有关防腐蚀手册[2]，对于混酸等成份复杂的介质，应做挂片试验。4.当被测液体为脏污流(两相，浆液等)介质时(1)当介质含有固体颗粒时，水平安装易使下半部内衬及电极磨损严重，这时选用垂直安装较好;衬里要选用高耐磨性材料，如陶瓷或聚氨酯橡胶;电极则采取--些结构措施以防磨损漏液。(2)测量会在管壁附着和沉淀的物质的流体时，应注意电极的污染。可选用刮刀式、可更换式。管壁的附着则可用提高流速以起到自清洗作用，或采取比较方便易清洗管道的连接方法。(3)含有非磁性颗粒或纤维的固液两相流时，如浆液擦过电极表面会产生尖峰噪声，使信号不稳，可选用市电交流激磁或双频激磁仪表。5.工艺介质的流速  仪表口径是根据管道内平均流速而定的，通常选用与管道相同的口径或略小些。一般工业输水管道经济流速为1.5~3m/s,易粘附沉积结垢物质则提高到3~4m/'s或更高，矿浆等磨蚀性强的为2~3m/s。电磁流量计的液体流速范围可在1~10m/s之间选用。原理上，上限流速并没有限制，满度流量的流速下限一般为1m/s,有些产品为0.5m/s,低于此流速，从测量准确度出发应改用小管径，以异径管连接到管道。但加装异径管要注意压力损失的问题。图1为流量计口径、流速与流量关系的曲线图，计算仪表口径时可参照。6.大口径时电磁流量计的选择  电磁流量计按安装形式可分为管道式和探头式。一般优先选用管道式电磁流量计;当工艺管径较大且考虑设备费用时,或安装时不允许管道停流的情况下，可选用探头式电磁流量计(精度可达0.5级)。(1)探头式可装配球阀，可在管道不停流情况下拆、装，利于仪表的在线安装和维护。(2)探头插入深度只需很短，对管道阻力小。--般在直管段足够长时，采用平均流速点测量法，这种方法的测量精度基.本不受雷诺系数变化的影响，探头的插人深度仅为R=0.121D;当直管段较短时，一般采用中心流速点测量法，插入深度R=0.5D(其中D为管道直径)。7.工艺管道材质  若连接仪表的管道是(相对于被测介质)金属导电性的，不需要接电环，若是绝缘性的，则要用接地环，可用普通型，它的材质应与被测介质的腐蚀性相适应。若被测介质是磨损性的，则宜选用带颈接地环，以保护进、出口端的衬里，延长使用寿命。8.安装仪表的工艺管道段的敷设位置  电磁流量计的安装形式可分为三种:一体型、分离型和潜水分离型(IP68)。一般情况选用一体型，它将流量计的传感部分和转换部分(表头)装于一体，便于安装使用;当管道敷设的位置较高不便观察或安装在环境差的场合，可采用分离型，分离长度一般不超过30m;当传感器需要安装在井下、水下的被测现场管道上时，需要选用潜水分离型。流量计准确度影响的实验分析 1实验要求   实验用钟罩式气体流量计标定装置标定DN50G65气体涡轮流量计,其准确度等级为1.5级;最小流量为Qmls:10m'/h,最大流量为Qmax:100m³/h;流量计量程比为1;10;上游直管段要求:5D=50X5=250mm=25cm,'下游直管段要求:3D=50X3=150mm=15cm. 2实验思路   实验以在流量计前端安装一对大小头作为扰流件,在扰流件和流量计之间安装不同长度的直管段。经过一定时间段的运行,确认标准裝置与流量计的流量偏差以及疣量计的重复性,以此分析扰流件对流量计准确度的影响。 3实脸分析 3.1在流量计.上游安装40cm直管段,下游安装19cm直管段实验   流量计上游直管段长度大于5D(25cm),下游直管段长度大于3D(15cm),实验安装图如图1所示，示意图如图2所示。 实验数据如表3所示。   从表3可以看出,扰流件安装在距流量计上游端较远时,其运行数据的流量偏差与重复性符合流量计的国家标准。 3.2在流量计上游安装29.1cm直管段,下游安装19cm直管段实验   流量计上游直管段长度较大于5D(25cm),下游直管段长度大于3D(15cm),实验安装示意图如图3所示.   实验数据如表4所示。从表4可以看出,扰流件安装在距流t计上游端接近5D处时,其运行数据的流量偏差(qmin≤q≤qt部分)>3%,不满足国家标准的要求,但其重复性符合流量计的国家标准。 3.3在流量计上游安装19cm直管段,下游安装40cm直管段实验   流量计上游直管段长度小于5D(25cm),下游直管段长度大于3D(15cm),实验安装示意图如图4所示   从表5可以看出,找流件安装在流量计上游端小于5D处时,其运行数据的流量偏差(qai≤q≤qt部分)>3%,不满足国家标准的要求,但其重复性符合流量计的国家标准。1、开启时指针不动产生的原因:介质中含有杂质,使转子卡住;系统工作压力太小,致使金属管浮子流量计不正常工作,.　　解决办法:清除异物;增加磁过滤器,增加系统工作压力.2、指针冲顶不回复产生的原因:介质中含有杂质,使转子卡住;仪表选型不合适,选用仪表太小.　　解决办法:清除异物,增加磁过滤器;3、指针波动太大产生的原因:不能准确读数,产生原因:系统工作压力不稳定;介质存在脉动流或双相流的现象;仪表进出口处的管径变化大而导致压力变化或压力损失增加.　　解决办法:检查自身系统;消除脉动流与双相流.减少压力损失.4、指针不回零产生的原因:由于仪表的波动而使指针位移;由于仪表的上下撞击,而使测量管内的零件弯曲变形.　　解决办法:旋松指针处的小螺丝将指针复原至未工作状态;建议送回维修或更换.5、金属管浮子流量计远传不准确产生原因:环境温度超出工作要求;变送器漂移.　　解决办法:按要求使用;适当调节变送器中的电位器或调节螺丝以恢复正常.6、流体正常流动时无显示,总量计数器字数不增加:检查电源线、保险丝、功能选择开关和信号线有无断路或接触不良; 检查显示仪内部印刷版,接触件等有无接触不良;检查检测线圈;检查传感器内部故障,上述1-3项检查均确认正常或已排除故障,但仍存在故障现象,说明故障在传感器流通通道内部,可检查叶轮是否碰传感器内壁,有无异物卡住,轴和轴承有无杂物卡住或断裂现象 .　　解决办法:用欧姆表排查故障点;印刷板故障检查可采用替换“备用版”法,换下故障板再作细致检查;做好检测线圈在传感器表体上位置标记,旋下检测头,用铁片在检测头下快速移动,若计数器字数不增加,则应检查线圈有无断线和焊点脱焊;去除异物,并清洗或更换损坏零件,复原后气吹或手拨动叶轮,应无摩擦声,更换轴承等零件后应重新校验,求得新的仪表系数.7、 未作减小流量操作,但流量显示却逐渐下降:过滤器是否堵塞,若过滤器压差增大,说明杂物已堵塞;流量传感器管段上的阀门出现阀芯松动,阀门开度自动减少;传感器叶轮受杂物阻碍或轴承间隙进入异物,阻力增加而减速减慢.　　解决办法:消除过滤器;从阀门手轮是否调节有效判断,确认后再修理或更换 ;卸下传感器清除,必要时重新校验.8、 流体不流动,流量显示不为零,或显示值不稳:传输线屏蔽接地不良,外界干扰信号混入显示仪输入端;管道振动,叶轮随之抖动,产生误信号; 截止阀关闭不严泄露所致,实际上仪表显示泄漏量;显示仪内部线路板之间或电子元件变质损坏,产生的干扰 .　　解决办法:检查屏蔽层,显示仪端子是否良好接地;加固管线,或在传感器前后加装支架防止振动; 检修或更换阀;采取“短路法”或逐项逐个检查,判断干扰源,查出故障点.9、金属管浮子流量计示值与经验评估值差异显著:传感器流通通道内部故障如受流体腐蚀,磨损严重,杂物阻碍使叶轮旋转失常,仪表系数变化叶片受腐蚀或冲击,顶端变形,影响正常切割磁力线,检测线圈输出信号失常,仪表系数变化:流体温度过高或过低,轴与轴承膨胀或收缩,间隙变化过大导致叶轮旋转失常,仪表系数变化.传感器背压不足,出现气穴,影响叶轮旋转管道流动方面的原因,如未装止回阀出现逆向流动旁通阀未关严,有泄漏传感器上游出现较大流速分布畸变:(如因上游阀未全开引起的)或出现脉动液体受温度引起的粘度变化较大等;显示仪内部故障;检测器中永磁材料元件时效失磁,磁性减弱到一定程度也会影响测量值;传感器流过的实际流量已超出该传感器规定的流量范围.　　解决办法:查出故障原因,针对具体原因寻找对策;更换失磁元件;更换合适的传感器.
