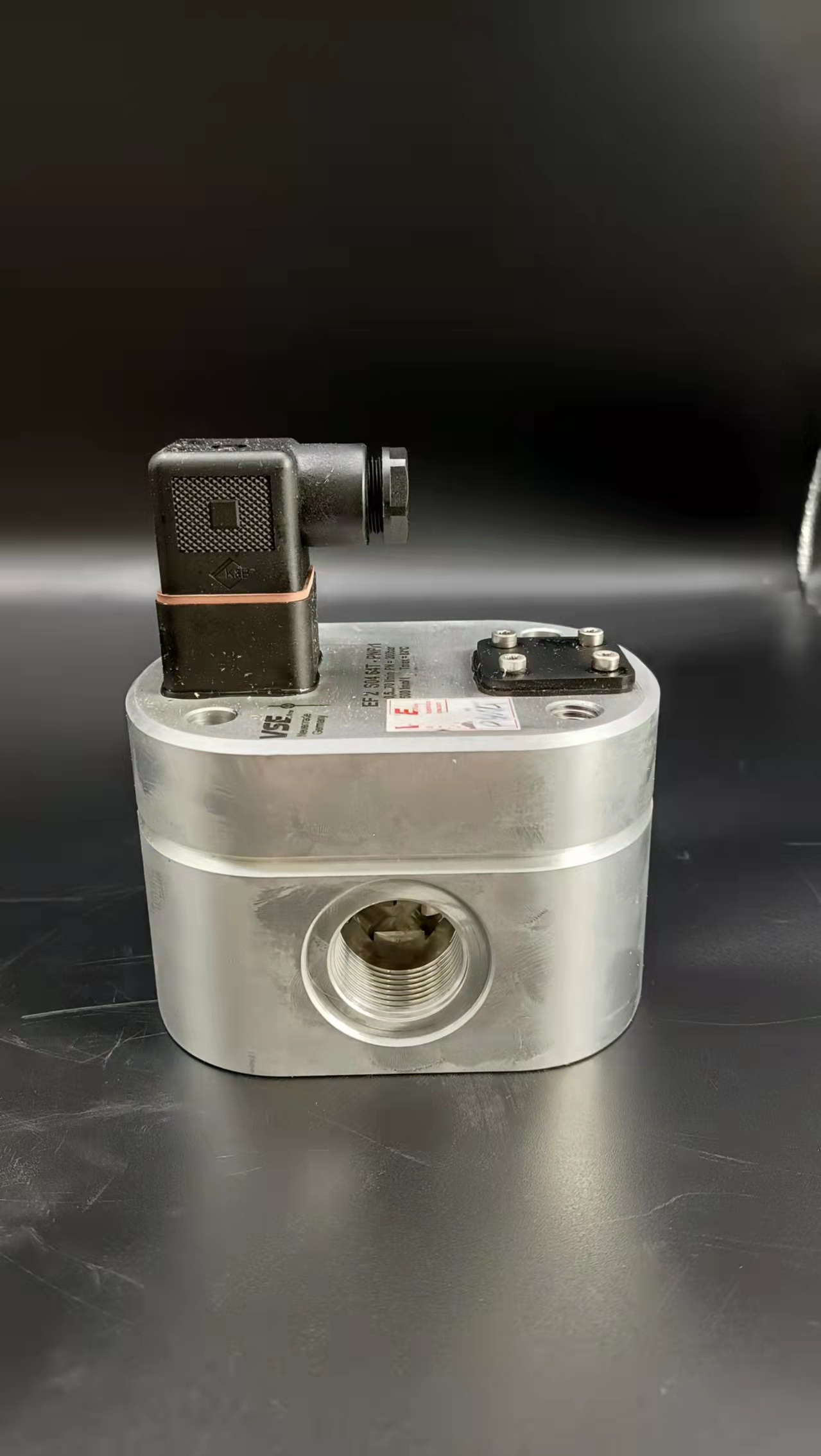

德国VSEAHM01-2S G1/8N流量计样册同时我们还经营：为了适应仪表网络化的发展方向,在系统设计时我们要根据实际需要为电磁流量计配备合适的通信接口.在当今单片机系统的通信中,RS232和RS485标准总线应用最为广泛,技术也最为成熟.RS232用来连接两台计算机(微处理器)之间的串口通信,当我们需要一个更长的距离或者比RS232更快的速度下进行传输的时候,RS485就是一个很好的解决办法.另外,RS485连接不限于仅仅连接两台设备.根据距离,比特率和接口芯片,我们可以用单一导线连接最多256个节点.为了使电磁流量计的应用范围更加广泛,我们选用RS485标准总线来实现仪表和外部系统的通信.　　RS485是双向、半双工通信协议,允许多个驱动器和接收器挂接在总线上,其中每个驱动器都能够脱离总线.该规范满足所有RS422的要求,而且比RS422稳定性更强.具有更高的接收器输入阻抗和更宽的共模范围(-7V至+12V).　　接收器输入灵敏度为士200mV,这就意味着若要识别符号或间隔状态,接收端电压必须高于+200mV或低于-200mV.最小接收器输入阻抗为12k,驱动器输出电压为±1.5V(最小值)、+5V(最大值).　　驱动器能够驱动32个单位负载,即允许总线上并联32个12k的接收器.对于输入阻抗更高的接收器,一条总线上允许连接的单位负载数也较高.RS485接收器可随意组合,连接至同一总线,但要保证这些电路的实际并联阻抗不高于32个单位负载(375).　　采用典型的24AWG双绞线时,驱动器负载阻抗的最大值为54,即32个单位负载并联2个120终端匹配电阻.RS485已经成为POS、工业以及电信应用中的最佳选择.较宽的共模范围可实现长电缆、嘈杂环境(如工厂车间)下的数据传输.更高的接收器输入阻抗还允许总线上挂接更多器件.　　因RS485接口具有良好的抗噪声干扰性,长的传输距离和多站能力等上述优点就使其成为首选的串行接口.因为RS485接口组成的半双工网络一般只需二根连线,所以RS485接口均采用屏蔽双绞线传输.RS485接口连接器采用DB-9的9芯插头座,与智能终端RS485接口采用DB.9(孔),与键盘连接的键盘接口RS485采用DB.9(针).　　通信接口电路如图3.13所示,我们选用MAX485作为系统的通信接口芯片.MAX485是MAXIM公司推出的支持RS485协议的低功耗收发器,它的驱动器摆率不受限制,可以实现最高2.5Mbps的传输速率.它是用于RS．485通信的半双工低功率收发器件,包含一个驱动器和一个接收器,具有输入接收器和输出驱动器使能管脚.使用一个半双工连接的难点就是控制每个驱动器在什么时候被启用,或者处于激活状态.当一个驱动器在传输的时候,必须直到它完成传输都保持被启用状态,然后在一个应答节点开始响应之前切换到禁用状态.MAX485的控制端RE和DE短接,这样用一个信号可以控制两种状态：接收和发送.RE和DE为“l”时,发送端接通,数据经DI脚后,变成传送的信号送到传输线.RE和DE为“0”时传输线上的信号经MAX485,当处于发送状态时,数据信号经发送端DI,在输出端A和B上交替出现高电平：当处于接收状态时,A和B上交替的高电平信号经MAX485转换成高低电平信号经RO输出.在电磁流量计传输过程中,交替的高电平保证通信传输回路中始终有电流,能实现可靠通信.1.总体设计　　气体涡轮流量计系统软件包括初始化程序、主程序、中断控制程序、流量、温度、压力检测程序以及键盘显示程序等。初始化程序主要完成单片机初始化和设置计数方式等。主程序主要通过查询标志位SET_RUN和OPERATE来判断程序是运行状态还是设置状态，然后调用相应的处理子程序。首先开全局中断，允许单片机响应所有中断源产生的中断请求;当单片机查询到标志位SET_RUN被置位时，就进入设置状态，对仪表系数进行设定;进入运行状态后还要查询标志位OPERATE是否被置位，被置位后就进行温度与压力的.A/D转换、流量的计算和数据的储存。中断程序用于查询定时时间，进入中断服务子程序完成流量采集、工作状况“下温度和压力采集，瞬时流量和累积流量的计算。系统主流程图如图3所示。2.流量温度压力信号采集  流量信号的采集主要通过计数器MR0中断服务程序完成，采用定时器模式，定时时间设为1so定时时间到，比较寄存器里面的内容，大于1s则对计数器IMR1读数，以获得流量信号的频率，并清零;小于1s,则加1后结束。  温度和压力信号的采集是通过PICI6F877单片机内部的ADC模块将其转换成数字量，采样完成后计算出温度和压力值，并将这两个数值在液晶屏上显示出来。3.键盘显示  设置3个键盘，利用电平变化中断功能来实现，采用延时去抖法，按键有效就进入按键处理程序。F表示功能键，用KI来表示，每按一-次表示在流量显示和温度、压力显示间切换，-表示移位键，用K2表示，↑为增加键，用K3表示。如果F+→(即Kl+K2)被按下，则设置标志位置1,主程序查询到其置1后，就进入设置状态。在该状态下，→(K2)键定义为移位键，以闪烁表示光标所在位，每.按一次，闪烁移到下一位，到最后一位回闪第一一位。↑(K3)定义为增加键，对光标所在位的数值进行修改，每按--次，循环增加一个定义单位，定义单位视参数类型而定。当程序查询到↑+→(K2+K3)被按下时，就把累积流量清零，并把标志位置1,当查询到F(K1)键被按下时，每按-一次，在流量显示和温度、压力显示之间切换。气体涡轮流量计采用段式液晶显示器LCM103来显示瞬时和累计流量，同时实时显示温度和压力"。f涡轮流量计作为速度式仪表,以动量矩守恒为基础,涡轮流量计基本力矩平衡方程为[1]: 式中 Tb一轴与轴承的粘性摩擦阻力矩(流动产生的力矩); Td一涡轮流量计转动的驱动力矩; Th一轮毂表面的粘性阻力矩; Tm一磁电阻力矩和轴与轴承的机械摩擦阻力矩之和; T1一叶片顶端与传感器外壳的粘性摩擦阻力矩; Tw一轮毂端面粘性摩擦阻力矩; J一涡轮的转动惯量; ɷ-涡轮转动的角速度。   当流速较低时,涡轮流量计处于静止状态,此时角速度ɷ非常低,接近于0,Tb和Tw也可以忽略不计。在这种情况下，式(1)可以简化为:   由式(2)可以看出提高驱动力矩是降低涡轮流量计启动排量的一-条捷径。如图1所示，传统涡轮流量计入口端是直管段和轴向导流片,流体流经涡轮叶片之前只有轴向速度,对涡轮的驱动力矩只是对涡轮叶片作用力的径向分力产生的力矩。因为涡轮叶片螺旋角为45°,如果将导流片改为螺旋角为-45°的螺旋导流片(图2),当流体进入导流片时会产生旋转,方向与涡轮叶片正交,使得流体在轴向流动速度不变的基础上增加了径向的旋转运动,流体的旋转方向与涡轮叶片的转动方向一致,在相同流量条件下,增加了流体对涡轮叶片的驱动力,实现降低启动排量和提高分辨率的目的,整体结构如图3所示。电磁流量计是一种用来测量导电介质体积流量的仪表。为了确保电磁流量计测量的准确性以及工作的稳定性，需要定期对其做一次全面检查，接下来开流仪表来给大家说说检查的具体内容。1.零点检查　　整机零点检查的技术要求是：流量传感器测量管充满液体且无流动，通常转换器单独零点为负值，数值也很小；如果其绝对值大于满量程的5%就需要先做检查，待确认原因后再作调整。2.连接电缆检查　该项检查内容是检查信号线与励磁线各芯导通和绝缘电阻，检查各屏蔽层接地是否完好。3.转换器检查　　该项检查内容是用通用仪表以及流量计型号相匹配的模拟信号器代替传感器提供流量信号进行调零和校准。校准包括零点检查和调整，设定值检查，励磁电流测量，电流/频率输出检查等。4.电磁流量计传感器检查　　测量励磁线圈的电阻，测量电极接液电阻以评估电极表面受污秽和衬里附着层状况；检查各部位绝缘电阻以判断零件劣化程度，以估算清洗附着层前后因流动面积变化引入的流量值变化。根据高含水原油这一特殊介质及其使用环境的特点，对早期广泛应用于注水、注聚等计量中的电磁流量计进行了相关的技术改进。(1)对传感器进行防爆处理。通过现场应用进行综合分析，认为高含水原油的计量场所是油气密集的地方，需要对传感器进行防爆处理才能满足工作需要。根据传感器的特点及其使用环境的要求，选用了传感器的复合防爆型式，即浇封隔爆型，防爆标志为mdIIBT4.关键技术是传感器主体结构采用了浇封工艺技术、接线盒采用了隔爆外壳。接线盒的隔爆接合面为螺纹隔爆接合面，引人装置采用密封圈压紧螺母式，产品通过了国家防爆电气产品质量监督检验测试中心的5项试验。(2)提高转换器的输人阻抗，保证流量计的测量精度。对电磁流量计来说，传感器产生的感应电势只有几毫伏，如要进行准确测量，要求转换器的输人阻抗远远大于传感器的内阻，才能保证仪表的精度。电磁流量传感器的内阻仅与被测介质的电导率和电极直径有关。高含水油的电导率随含水情况有所变化，因此，采用了专用前置放大器，相应地提高了转换器的输人阻抗，保证了测量精度。(3)转换器实现智能化。智能电磁流量计采用了自动跟踪式励磁控制和智能反馈式信号放大处理技术，使用了多CPU协同信息处理的方法，使仪表在功能上具有了支持各种传感器匹配与校验、数字与模拟的系统连接、自诊断和安装调试测试、断电信息保护、在线信息查询、软件冲击自动恢复、多单位多形式的计量显示选择等全方位的智能化功能，操作使用十分方便。(4)改进型电磁流量计的主要技术指标。①适应的场所:转油站、联合站的高含水油计量，因为这些场所的高含水油经过油气分离，流态比较稳.定，含水波动较小，计量精度能够保证;②被测介质的含水率:>80%;③工作压力:≤2.5MPa;.④被测介质温度:≤100℃;⑤传感器衬里:可根据被测介质的温度选择不同的衬里。高含水油的温度一般在50~70℃，选择耐油橡胶衬里可满足计量要求;⑥口径依据被测液量的满量程流量来选择。电磁流量计的流速下限为0.5m/s。一般流量测量以2m/s为经济流速，而在高含水油测量时，流体的流速要求偏高一些，一般3~4m/s，这样可以避免低流速时原油附着于测量管壁及电极上，保证正常计量。.德国VSEAHM01-2S G1/8N流量计样册环形孔板流量计适用于各种流体(气体,蒸汽,液体)介质,它除了具有标准孔板的结构简单,牢固,安装使用方便等特点以外,还具有以下优点：1.更适合测量饱和蒸汽,过热蒸汽以及煤气,冷却水等脏污流体.2.更容易适应高温,高压流体的流量测量.3.比圆缺孔板,偏心孔板工作更可靠,测量更精确.4.以较低的成本制成耐腐蚀型,测量腐蚀性流体的流量.5.由于本产品外部形状简单,容易制成夹套保湿型在夹套内通蒸汽,可以防止被测流体(如重油,渣油等)在测量管段内凝结或粘附;通以冷却液,可防止易汽化的液体在流经测流板时形成汽液两相流.6.采用均压环结构,减少了测量误差来源引至差压变送器的是在测流板上,下游处取压管横截面的静压平均值,减弱了上游局部阻力形成的速度分布畸变对精度的影响，实际精度更接近基本精度.7.要求较低的前后直管段8.采用一体型结构形式,减少管线敷设.9.采用带远传膜盒的差压变送器,可以测量诸如煤粉,渣油等脏污液体的流量.工作原理:环形孔板流量计和普通的标准孔板一样,依据的基本原理是流体连续性方程和伯努利方程. 把环形孔板安装在圆管中,当液体流经节流装置时,其上,下游侧之间就会产生压力差.连接方式:法兰连接和焊接连接.1、插入式涡街流量计可测量蒸汽,气体,液体的体积流量和质量流量；2、无机械运动部件,测量精度高,结构紧凑维护方便；3、压力损失小,量程范围宽；范围度达1:25；4、采用消扰电路和抗振传感头；5、采用消扰电路和抗振传感头，使仪表具有一定抗环境振动性能；6、可测介质温度达+250℃。7、可实现不断流拆装传感器，可实现放大器与传感器分离(分离距离15m)；8、SSP自适应频谱波技术 小漩涡采集 模块化设计 保证产品的高可靠性和一致性9、插入式涡街流量计内置完善的抗干扰 多级保护电路 有效消除振动干扰 温度压力检测及补偿单元10、兼有二线电流和三线脉冲输出功能 具备HART功能 可远程参数设置和调试1.始动比较低，量程比较宽　　为满足社会发展，超声波流量计的计量范围也越来越大，流速在0.05m/s～30m/s的范围内的流体都可以被精准测量，量程比达到1:700左右，可测范围也比较广，可满足气体、液体传输过程中对安全的需求，并且灵敏度也比较高，可测量很小的流量，保证计量不间断，可良好地满足峰谷用量差异大的场合。2.自带旋转整流器　　超声波流量计中自带旋转整流器，因此，对超声流量计安装位置前后管道的要求比较低，解决了传统流量计不确定流场打乱的问题，可形成自己所需的流场，旋转整流器的使用，可促使前直管段从原先的20D缩短到5D之内，从而降低安装管段的长度，降低对空间的要求，影响精度可控制在1%以内。3.抗污染性能强　　超声波流量计通常都应用在测量环境比较恶劣的场所，如果抗污染能力不足，必然会增加维修成本。随着科学技术的发展，超声流量计愈发先进可靠，无可动部件。而且具有很强的穿透性和自动清洗功能，即便长时间运行，粉尘、杂物、水汽等因素也不会影响测量的精度，维护量和维护成本都比较低。4.可实现智慧化管理　　在超声波流量计内部可设置基于NB-IoT技术远传模块，利用局域网就可以实现测量数据的远程传输，为中心控制端提供现场诊断资讯，进行故障预处理和异常报警，提醒现场运维人员及时处理，进行实时监控，实现“少人值班或者无人值班”的智慧化管理。德国VSEAHM01-2S G1/8N流量计样册涡街流量计安装方式的选择 涡街流量计既可安装在水平管道上，也可安装在垂直管道上。　　因为涡街流量计是一种速度式流量计,要实现准确测量,必须注意保证满管测量,故在水平管道上安装涡街流量计,一般应选择安装在管道的最低处，安装在垂直管道时，流体的流向应自下而上。　　涡街流量计直管段要求 涡街流量计的安装对其前后直管段的要求是非常苛刻的,流量计上游要保证有10D~35D 的直管段(D为管道直径),流量计下游直管段应不小于5D,上游直管段长短视上游有无直角弯、扩大管、缩径管而定。　　特别注意，在直管段满足要求的情况下,流量计应尽量选择安装在前后直管段尽量大的管道位置处，这样能够保证流量计上下游节流件所造成的紊流不致影响到流量计测量精度。涡街流量计安装位置的选择1)管道的强烈震动会对涡街流量计的测量产生一定的影响,故在选择涡街流量计安装位置时,应尽量避免安装在有强烈震动的管道上,以免影响测量精度.当管道有震动时，必须采取减震措施。2)工频干扰信号存在也会对涡街流量计的测量产生非常大的影响，工频信号会叠加到测量信号中去。故涡街流量计尽量避免安装在大功率电动机等存在的环境里，在此环境下,必须采取做好仪表接地，选用屏蔽电缆，信号的传输方式采用直流信号等措施消除工频干扰。3)涡街流量计漩涡发生体的迎流面必须正对着流体流动方向，安装时应特别注意，否则会产生非常大的偏差。4)在涡街流量计带有流量调节的系统中,涡街流量计即使满足直管段要求,也必须安装在调节阀前。否则调节阀产生的射流会对涡街流量计的测量产生影响，会出现阀门开小,流量反而增大的现象。电磁流量计是一种测量导电介质体积流量的感应仪表，在进行现场监测显示的同时，可输出标准的电流信号，供记录、调节、控制使用，实现检测自动控制，并可实现信号的远距离传送。　　　　智能电磁流量计具有精度高、灵敏度高、稳定性好等优点，在供水企业中有着广泛的应用前景，特别是在大口径、安装环境好的工厂、居民区等场所，虽然智能电磁流量计的使用已经非常成熟。但是，仍有一些问题需要注意。一、信号传输问题：　　　　电磁流量计在区域管网中运行时，可以为城市供水调度提供一定的决策信息。因此，用户对电磁流量信号的实时性和连续性提出了更高的要求。如果智能电磁流量计能完成仪器本身信号的自动转换和无线传输，减少数据采集的兼容或相互转换等困扰，那将为企业的使用提供便利，也将为仪表的推广应用增加更大的优势。二、电源问题：　　　　目前智能电磁流量计不自带电源，造成了室外安装不方便，一旦断电，将造成用作结算水表的流量计数据缺失，这样对其断电时段缺失水量的计量与推算也就提出了新的问题。若电磁流量计能自带电源，就能从根本上解决这一问题，也将促进其在结算水表中的推广应用。三、防雷问题：　　　　电磁流量计在雷雨天气覆盖较广的地区防雷是个重要的工作。在严格做好接地、电源保护后，在空旷地区安装的电磁流量计被雷击的概率还是很高。所以简单有效的办法是提高流量计自身的防雷性能，如不能根本性解决，则应对其内部电路进行分离保护，这样即使雷击损坏，也能降低更换成本。电磁流量计电极对测量介质的耐腐是选择材料首先考虑的因素，其次考虑是否会产生钝化等表面效应和所形成的噪声。1.选择耐腐蚀材料电磁流量计电极的耐腐蚀性要求很高.常用金属材料有含钼耐酸钢Icr18Ni12Mo2Ti.哈氏合金.耐蚀镍基合金、B、C、钛、钽、铂铱合金,几乎可覆盖全部化学液。此外还有适用于浆液等的低噪声电极,它们是导电橡胶电极、导电氟塑料电极和多孔性陶瓷电极或包覆这些材料的金属电极。在原则上电极材料的选择应从使用者借鉴该介质在其他设备的应用实际和以往的经验来确定。有时后要做必要的实验,如现场取液体样品在实验室做待用材料的腐蚀性试验。最好的实验是现场挂片,这是最接近实际应用条件的腐蚀性试验,可以得出比较可靠能否适用的结论。2.避免电极表面效应电极的耐腐蚀性是选择材料的重要因素,但有时候电极材料对被测介质有很好的耐腐蚀性,却不一定就是适用的材料,还要避免产生电极表面效应。　　电极表面效应分为表面化学反应、电化学和极化现象以及电极的触媒作用三个方面。　　化学反应效应如电极表面与被测介质接触后,形成钝化膜或氧化层.他们对耐腐蚀性能可能起到积极保护作用,但也有可能增加表面接触电阻。例如钽与水接触就会被氧化生成绝缘层。　　对于避免或减轻电极表面效应的介质—电极材料匹配,还没有像腐蚀性那样有充足的资料可查,只有一些有限经验尚待在实践中积累。　　电磁流量计接地环连接在塑料管道或衬绝缘衬里金属管道的流量传感器两端,他们的耐腐蚀要求比电极低,充分有一定腐蚀定期更换。通常选用耐酸钢或哈氏合金。因体积大从经济上考虑较少采用钽铂等贵重金属。如金属工艺管道直接与流体接触就不需要接地环。
