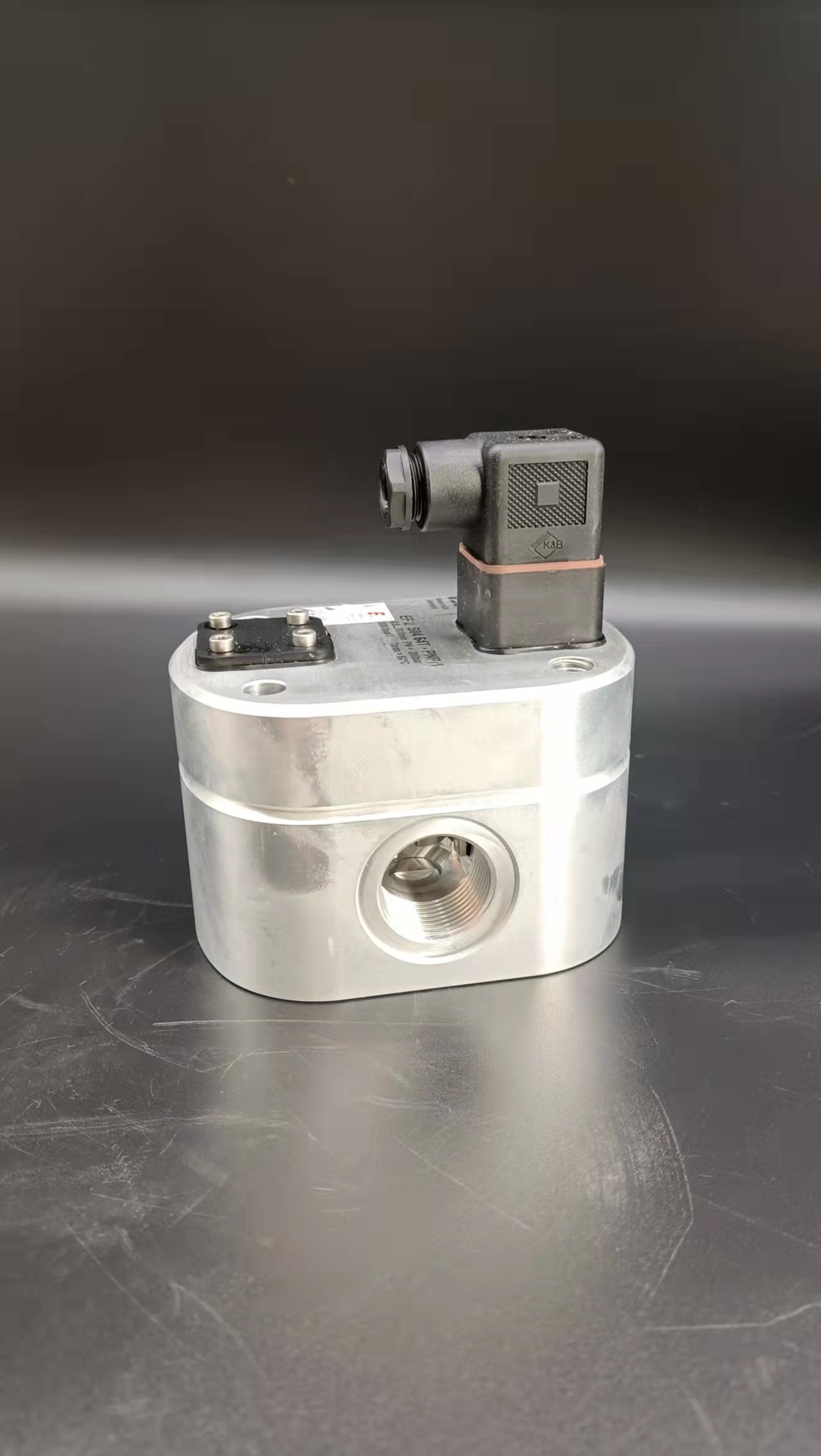

德国VSEAR400流量计办事处
编辑:admin 浏览量:59 发布日期: 2022-05-07 06:20
德国VSEAR400流量计办事处同时我们还经营:电磁流量计未输出流量信号故障问题,通常是因电缆或电源故障、管道内部没有充满流体介质、液体相反流动方向等因素所致。对于以上可能会引发故障问题因素,需对仪表的电源供电与电缆连接情况做好细致检查,并对管道内部测量流体的介质流动方向正确与否、管道是否充满等实施细致检查。电磁流量计具体运行期间,需确保仪表内部所测定流体流动为正确方向,要和壳体上方箭头方向相一致。流体介质并没有充满管道大部分是因传感装置安装位置或者测量管网位置并未与设计安装实施标准相吻合。如图1所示,c、d位置处为传感装置最佳安置位置;细致检查传感装置器件完整性、测量管道内壁期间,需注重对传感装置重点零部件、各个接线端完好性的检查。仪表若未输出流量信号,也会因转换装置故障问题所致,可及时将线路板替换好,做好转换装置故障排查工作。较低流量与仪器参数设定期间,小信号较高切除设定,流量一边会有不显示现象产生。对此,务必注重对此方面故障问题的检查分析及有效排除,及时做好相关零部件更换处理,保证整个仪器可维持良好运行状态。金属管浮子流量计常见故障及处理方法1.指针抖动  轻微抖动,-般都是由于流体流动自然引起的,不影响正常使用,可以在仪表的设置中适当的加大阻尼参数。剧烈抖动,一般是介质波动,脉动引起,还有一种原因是安装不正确,安装工况不符合流量计的要求,超过流量计的可测量量程。2.指针不动  一般是浮子卡死,不能随着流体流动而上下移动。我厂的多台金属管浮子流量计均出现过这种现象,通过拆检,发现是浮子卡死引起的。进一步分析原因为,浮子的导向轴由于长年磨碎形成凹槽,导向轴转动,与D形固定环卡住,导致浮子不能移动。我们的处理方法是将D形孔扩成圆形孔使得浮子能上下移动,使得仪表在不更换的情况下回复运行。还有-种原因是浮子.上的磁钢吸附介质中的铁磁性物质,8积月累,形成水垢状结合体,导致浮子移动不灵活甚至不能移动。这种情况是加装过滤装置,及时清理,定期维护方能正常使用。3.流量计没有显示  可能是电源接触不良或接线脱落,查看电源供应是否正常,接线是不是紧固,正负极是不是接反等。还有就是流量计内部电路损坏,显示组件损坏,处理方法是更换电路板显示部件等。4.实际流量与指示流量不一致  一般是浮子受介质腐蚀造成浮子的质量体积等发生变化,造成仪表系数与出厂标定的数值不一样,所以显示的流量与实际相测得的的流量存在误差。还有就是锥管内直径尺寸变化,与浮子变化一样,都是改变了仪表的系数,与出厂标定的数值不一样等。解决办法是更换成耐腐材料,或者重新标定,或者换新的浮子。如果还不能解决,那只能更换流量计了。浮子、椎管附着水垢污脏等异物层,那么就要对内部进行清洗蒸汽吹扫,还要防止损伤椎管内表面和浮子,保持浮子原有光洁度。还有就是流体本身发生变化,与原来的密度相比发生变化,不能准确测的流量。那么使用时只能修改内部参数使得适应新流体的密度等特性。气体、蒸汽、压缩性流体温度压力变化,那么温度压力等运行条件变化对流量测量值影响颇为灵敏,按新条件作换算修正。流体脉冲,气体压力急剧变化,指示值波动,那么虽然浮子偶发跳动影响不大,但周期性振荡,管道系统必须设置缓冲装置,或者改用有阻尼的仪表。液体中混入气泡,气体中混入液滴,那么混入物改变密度等影响,做必要改进排除之。用于液体时仪表内部死角存留气体,影响浮子部件浮力,那么对小流量仪表及运行在低流量时影响显著,排除气体。5.指针指示呆迟  浮子和导向轴间有微粒等异物或导向轴弯曲等原因卡住,解决方法是拆卸检查,清洗,铲除异物,校直导向轴等。导向轴弯曲的原因大多是阀门快速启闭,浮子急剧升降冲击所致。磁耦合浮子组件磁铁四周附着铁粉或颗粒,解决办法是拆卸清洗使之运行自如,不卡顿。运行初期利用旁路管,充分冲洗管道。为防止长期使用时管道可能产生铁锈,可在金属管浮子流量计前装设过滤器。指示部分连杆或者指针卡住,解决办法是手动试磁铁耦合连接的运动连杆,有卡顿阻尼部位调整之。检查旋转轴与轴承间是否有异物阻碍运动,解决办法是清除义务或更换零件。磁耦合的磁铁磁性下降,解决办法是拆卸下仪表,用手.上下移动浮子,确认指示部分指针等平稳地跟随移动;不跟随或者跟随不稳定则换新零件。1)测量电磁流量计励磁线圈的电阻值,以确定励磁线圈是否有匝间短路(线路编号“7”和“8”之间的电阻),电阻值应在30欧姆之间和170欧姆。如果电阻与工厂记录相同,则认为线圈良好,并且不间接评估电磁流量计传感器的磁场强度。2)测量励磁线圈对地的绝缘电阻(测量编号“1”和“7”或“8”),以确定传感器是否潮湿,电阻值应大于20兆欧。3)测量电极和液体之间的接触电阻(测量数字“1”和“2”和“1”和“3”),并间接评估电极和衬里层表面的一般状况。如果电极表面和背衬层附着到沉积层,则沉积层是导电的还是绝缘的。它们之间的电阻应在1千欧和1兆欧之间,线号“1”和“2”以及“1”和“3”的电阻值应大致对称。4)关闭管道上的阀门,当电磁流量计充满液体且液体不流动时,检查整个机器的零点。根据需要进行适当调整。5)检查信号线和激励线各芯线的绝缘电阻,检查屏蔽层是否完好。6)使用GS8校准仪测试电磁流量计转换器的输出电流。当给定零流量时,输出电流应为:4.00 mA;当给定100%流量时,输出电流应为:20.00 mA。输出电流值的误差应优于1.5%。7)测试励磁电流值(转换器端子“7”和“8”之间),正负励磁电流应在规定范围内,约为137(5%)mA。卡装式涡轮流量计高精确度,一般可达±1%R、±0.5%R,高精度型可达±0.2%R重复性好,短期重复性可达0.05%~0.2%,正是由于具有良好的重复性,如经常校准或在线校准可得到极高的精确度,在贸易结算中是优先选用的流量计输出脉冲频率信号,适于总量计量及与计算机连接,无零点漂移,抗干扰能力强可获得很高的频率信号(3-4kHz),信号分辨力强范围度宽,中大口径可达1:20,小口径为1:10结构紧凑轻巧,安装维护方便,流通能力大适用高压测量,仪表表体上不必开孔,易制成高压型仪表涡轮流量计传感器类型多,可根据用户特殊需要设计为各类型传感器,例如低温型、双向型、井下型、混砂型等可制成插入型,适用于大口径测量,压力损失小,价格低,可不断流取出,安装维护方便  气体涡轮流量计是速度式流量计量仪表的一种,其传统结构(图1)主要由壳体、叶轮支架、轴承支架、叶轮轴、轴承叶轮、导流整流器、计数装置组成。当被检测气体经过气体涡轮流量计时,气体在导流整流器中被整流和加速,然后推动叶轮进行旋转,叶轮转动的速度和进过流量计的流体流速成正比,通过一系列的减速,最后由计数装置对叶轮转动的圈数进行累加,达到流量计计量的目的。  但是通过多年的实践发现,仪表的精度除了受零部件加工精度的影响以外,和轴承选用也有很大的关系,仪表要想保持长时间的稳定运行,轴承必须有足够的使用寿命,但是,对于进行维修和维护的仪表进行故障统计分析,大多是由于轴承的失效造成了仪表的损坏,对其进行受力分析(图2)表明,传统型的流量计结构在轴承的设计方面是一个薄弱环节。  叶轮受到气流的冲击,气流对叶轮除了产生驱动叶轮旋转的推力外,还会产生一个垂直于叶轮的推力F推力,为了维持平衡,固定轴承会受到一个由轴承支架提供的反作用力F反推力。固定轴承为了支撑叶轮及轴系本身的重力会受到-个压力N反推力,浮动轴承由于阻止叶轮以固定轴承为支点进行旋转会得到一个压力T",因此,固定轴承处在一个最恶劣的工作环境之下,经过长时间的运转,在缺少润滑的情况下,固定轴承的使用寿命大打折扣。特别是在高速运转情况下,垂直于叶轮的推力F推力也会随着转速的提高而提高,固定轴承的使用状况随之更加恶化。事实也正是如此,在维修的气体涡轮流量计中,离叶轮较近的固定轴承损坏几乎占到了100%,轴承最后只剩下了内圈外圈,叶轮也因此波及,仪表不得不进行关键部件的更换,及时发现故障并进行排除还好,如果没有及时发现,造成经济上的损失我们将无法弥补。为了改善固定轴承的使用环境,轴承所承受的支撑力我们无法改变,但是,我们可以想办法改善固定轴承所受到的反作用力F反推力,因此,引入了气体推力轴承的设计。vse流量计德国VSEAR400流量计办事处1.环境条件  电磁流量计安装分为两种:一体式和分体式。(1)现场和环境较好的条件下,一般选用一体式,即传感器和转换器组装成一体。(2)分体式电磁流量计即传感器和转换器分开装于不同地点,一般出现以下情况时选用分体式:①环境温度或流量计转换器表面受辐射温度超过60℃;②管道振动较大的场合:③对传感器的铝壳严重腐蚀的场合:④现场湿度较大或有腐蚀性气体的场合:⑤流量计装在高空或不方便调试的场合。2.防爆及防护等级  根据环境要求,选择本安、隔爆型电磁流量计或普通型,并且满足一定的防护等级,按规范进行安装,提高仪表的安全性。3.电极材料  导电介质在电磁流量计管内通过时,在外加磁场的作用下产生感应电势,电极的作用就是把产生的电动势引出来,然后放大、输出标准信号。电极直接跟介质接触,因此,应根据介质的化学性质,选择合适的电极,以免出现腐蚀。常用的电极材质有钽、钛、316L、HC、铂铱合金、碳化钨等。4.接地环或接液环  电磁流量计的输出信号比较小,一般只有2.5~8mV,小流量时信号可能低至几微伏,外界稍有干扰就会影响测量精度。因此,仪表外壳、测量管、介质、仪表屏蔽线等要做好等电位连接,并进行可靠、单独接地。与介质连接的金属部.分,就叫接地环或接液环。接地环的材料选择--般考虑经济性和耐腐蚀性,对于大口径的金属管道上的电磁流量计,为了节约成本,可以不设接地环,将流量计的法兰和管道连起来然后再接地;如果电磁流量计用在小口径的管道上或用在非金属管道上,必须设置接地环。5.内衬材料  内衬主要作用是绝缘,预防电极短路,同时保护测量管不受介质腐蚀。常用的内衬材料包括:聚氨酯橡胶、PFA、天然软橡胶、EPDM橡胶,选择时应根据介质温度、腐蚀性、是否含有固体颗粒、耐磨性能等情况,选择合适的内衬,延.长仪表使用寿命。6.供电电源  一般厂家的电磁流量计采用四线制接线,信号线与电源线分开,可以采用交流220V电源供电,也可以采用直流24V电源供电。原则上采用直流24V安全电源供电,特别是在易燃易爆的环境。电磁流量计在设定状态下(如何进入设定状态请参照前述操作),用▲或▼键上下翻屏查找,直到屏幕出现空管报警允许字样,按右键确认键确认进入空管报警允许设置,用▲键在允许、禁止选项中选择允许按右键确认键确认用▲键选择空管报警阈值设置,按右键确认键确认进入空管报警阈值设置,输入空管报警阈值,按右键确认键确认,按▲键选择空管量程修正设置,按右键确认键确认进入空管量程修正设置,输入空管量程修正值,按右键确认键确认返回。若按右键确认键不放持续3秒钟则直接返回到显示状态,若要继续设定其它参数按▲键。注①当仪表检测空管状态,此时又设置为空管报警允许则会将仪表输出和显示全部置为0②空管报警阈值设置是选择空管报警灵敏度范围的,最大阈值可设为999.9%超过该值意味着空管③空管量程修正是为测量相对电导率而用的,在传感器充满液体情况下,修正系数使电导比为一个确定值,该值范围为0~3.999例如,被测液体是水,其电导率约为100us/cm,修正系数可设为1空管报警阈值设置小于999.9%;当被测液体为酸碱盐其电导率大于100us/cm修正系数可设为小于1空管报警阈值设置小于999.9%,当被测液体电导率小于水的电导率时,修正系数可设为大于1空管报警阈值设置小于999.9%;这样才不会出现误报警。假若出现误报警可参照上述重新设置修正系数和空管报警阈值④报警提示:分体式电磁流量计在显示屏中间用空管字样表示,一体式在显示屏右上角用!表示。⑤若对空管量程修值和空管报警阈值不清楚最好选择空管报警关闭。德国VSEAR400流量计办事处  气体涡轮流量计是速度式流量计量仪表的一种,其传统结构(图1)主要由壳体、叶轮支架、轴承支架、叶轮轴、轴承叶轮、导流整流器、计数装置组成。当被检测气体经过气体涡轮流量计时,气体在导流整流器中被整流和加速,然后推动叶轮进行旋转,叶轮转动的速度和进过流量计的流体流速成正比,通过一系列的减速,最后由计数装置对叶轮转动的圈数进行累加,达到流量计计量的目的。  但是通过多年的实践发现,仪表的精度除了受零部件加工精度的影响以外,和轴承选用也有很大的关系,仪表要想保持长时间的稳定运行,轴承必须有足够的使用寿命,但是,对于进行维修和维护的仪表进行故障统计分析,大多是由于轴承的失效造成了仪表的损坏,对其进行受力分析(图2)表明,传统型的流量计结构在轴承的设计方面是一个薄弱环节。  叶轮受到气流的冲击,气流对叶轮除了产生驱动叶轮旋转的推力外,还会产生一个垂直于叶轮的推力F推力,为了维持平衡,固定轴承会受到一个由轴承支架提供的反作用力F反推力。固定轴承为了支撑叶轮及轴系本身的重力会受到-个压力N反推力,浮动轴承由于阻止叶轮以固定轴承为支点进行旋转会得到一个压力T",因此,固定轴承处在一个最恶劣的工作环境之下,经过长时间的运转,在缺少润滑的情况下,固定轴承的使用寿命大打折扣。特别是在高速运转情况下,垂直于叶轮的推力F推力也会随着转速的提高而提高,固定轴承的使用状况随之更加恶化。事实也正是如此,在维修的气体涡轮流量计中,离叶轮较近的固定轴承损坏几乎占到了100%,轴承最后只剩下了内圈外圈,叶轮也因此波及,仪表不得不进行关键部件的更换,及时发现故障并进行排除还好,如果没有及时发现,造成经济上的损失我们将无法弥补。为了改善固定轴承的使用环境,轴承所承受的支撑力我们无法改变,但是,我们可以想办法改善固定轴承所受到的反作用力F反推力,因此,引入了气体推力轴承的设计。热式气体质量流量计是流量计发展历史的一次重大变革,使流量测量直接转变为质量流量的测量.根据测量时热式质量流量计所使用的流量测量元件的加工工艺的不同,常用的传感器探头可以分为:热线热式流量传感器、热敏电阻式传感器、半导体集成电路式传感器等.  热式流量传感器探头对流体运动形态的影响较小,测量范围大,响应性能也很好,但是,这种类型的传感器探头对机械强度要求较高、在传感器材料选择上受到较大的限制;同时,加热温度仅能达到400~500℃.此外,由于流体中的微小颗粒容易粘附到热线上,抗污染腐蚀能力较差,易损坏使热线的特性发生不稳定性变化,热线一致性差,难以进行批量生产.  半导体式传感器探头是以单晶硅为基体,使用硅微机械加工而成的微桥结构.半导体式传感器探头多用于0~25mL/min 的小流量气体的测量,在本课题中所需要测量的流量范围较大,不能满足使用要求.图2-2是典型的半导体式传感器探头结构.  热电阻式传感器主要有两个探头:一个流量探头(Rp),一个温度探头(Rtc).目前,市场上所使用的大部分热式气体质量流量计传感器探头主要是基准铂电阻.工作的时候,两个探头以一定的机械结构固定于管道中,可以通过热源探头上电压信号量或者加热功率的改变来衡量流量的变化.工作中要求两个传感器探头对流量的响应尽可能的快,且要保证散热同步,传感器探头的灵敏度最高,这为传感器探头的设计增添了一定的难度.  如图2-3铂电阻的典型结构所示,铂电阻在在管道内与流体进行热交换的过程中,铂电阻的表面和内部铂丝之间存在热阻,阻碍热量的交换.因此,必须从铂电阻元件的选择和传感器结构设计两方面进行设计,尽量减小铂电阻内部和表面的热阻.如果热阻较大,热敏电阻表面和内部就会存在很高的温度差高,出现流量探头和温度探头已经达到恒定温差的假象,会严重影响控制电路正常工作,使测量的结果与管道流量的实际状况出现较大偏差,所以减小探头的热阻是设计热电阻式传感器的关键.1.Modbus通讯协议概述   Modbus协议是应用于金属管浮子流量计电子控制器上的一种通用协议。通过此协议,控制器相互之间控制器经由网络(例如以太网)和其他设备之间可以通信。它已经成为一通用工业标准。有了它,不同厂商生产的控制设备可以连成工业网络,进行集中监控,减少了人力成本,提高了生产效率。  Modbus协议采用主从工作方式,允许一台主机和多台从机通信,每台从机地址由用户设定,地址范围为1~255。通信采用命令,应答方式,每一-种命:令帧都对应一-个应答帧。命令帧由主机发出,所有从机都将收到报文,但只有被寻址的从机才会响应命令,返回相应的应答帧。如果命令帧中寻址地址为0,则视为全局广播,所有从机把它当一条命令执行,不返回应答帧。 2.Modbus网络通讯传输模式   Modbus网络通讯可以设置为两种传输模式:ASCII模式或RTU(RenoteTeminalUnit)模式。笔者介绍的流量计采用的是RTU模式。RTU模式主要优点是:在同样的波特率下可比ASCII方式传送更多的数据。 RTU模式中字节的格式如下: 编码系统:8位二进制,十六进制0-9,A-F。 数据位:1个起始位;8个数据位;奇/偶校验时1个停止位,无奇偶校验时2个停止位。 错误校验区:循环冗余校验(CRC)。 开始和终止都需要至少35个字符时间的停顿间隔。 3.Modbus功能码   Modbus定义的功能代码范围为1~127,不同功能的设备往往只使用其中的一部分。在主机要求传输中,功能代码告诉从机要执行一一个什么动作。在从机响应传输中,如果从机发送的功能代码与主机发送的功能代码相同,则表明从机已执行所要求的功能;如果不同则表明从机没有执行所要求的功能,返回了一个错误信息。   金属管浮子流量计设计在通讯过程中用03H(读取内部寄存内容和10H(刷新多个寄存器内容)两个功能。  高流速时,电磁流量计中的流体为湍流,且雷诺数越大,流体小尺寸结构越小。但流体整体向前的流速不会因为湍流而减小,这样的情况下可知电磁流量计流体中的非导电物体的尺寸更小。当含水率不变,非导电物体物质半径变小后对电磁流量计的整体流速分布不变、对流量计的磁场分布影响较小。根据式(1)可知,电磁流量计中非导电物质的半径大小对流量计的权重函数是有影响的。  当电磁流量计中心横截面内含有M(M=0,1,2.,-.)个油泡时传感器的权重函数分布情况,本文算例设定M=3权重函数分布情况计算方式。图1为电磁流量计传感器截面内存在3个球形油泡时的结构模型图。其中,x轴与y轴与图1描述--致,图1中只显示了测量区域部分,测量区域流体中存在3个油泡。y正半轴、负半轴与管壁的交点是流量计的电极位置。  图1中3个油泡相互不重叠,此时传感器内部感应电势仍满足Laplace方程。为了对该问题进行求解,需建立2种坐标系,一种是以传感器中心为原点建立的二维直角坐标系(x,y),另一种是以各个油泡中心为原点建立的M个二维极坐标系(ri,θi)。首先在二维直角坐标系下对该问题进行求解(本例M=3),求解感应电势方程时需借用一个辅助的格林函数G,G满足Laplace方程且边界条件  式中,R为电磁流量计半径的长度值;მG/an为电势在半径方向上的导数;δ(θ)为电势G在流量计管壁处所满足的条件,其值仅在电极表面处不为0。当流体中存在油泡时,G表达式为   式中,R为测量管的半径;x与y分别表示测量区域中的位置。  当电磁流量计流体中存在3个油泡时,G=G+G1+G2+G3图2显示了流量计流体截面中存在3个不重叠的油泡时,流量计截面内部权重函数wy分布图;从式(2)以及仿真图中可以发现油泡所在位置权重函数值是0。当然,存在多个油泡分布在不同位置流体中时权重函数分布情况也可以用上述方法计算。  仿真实验中,设定不同大小的非导电物质对电磁流量计权重函数进行仿真,如图3所示为不同大小非导电物质对电磁流量计权重函数的影响。图3中左边的分别为权重函数分布图,右边分别为权重函数等势图,其中R单位为cm。从图3中可见,当电磁流量计中的非导电物质半径越来越小,对电磁流量计的权重函数的影响就越小。  为了更清楚地揭示电磁流量计的权重函数与流量计中非导电物质半径之间的关系,定义c为非导电物质对流量计权重函数的影响的评价指标式中,Wxy为含有油泡等非导电物质时电磁流量计在测量区域坐标(x,y)的权重函数;Wxy0为电磁流量计不含非导电物质时测量区域坐标(x,y)的权重函数;A为权重函数区域(测量区域)。  图4为不同大小非导电物质对流量计权重函数的影响分析图。图4中横轴为非导电物质半径,纵轴为权重函数的影响因子c。从仿真结果可以看出流体中的非导电物质半径较小时,对电磁流量计的权重函数影响越小。在本例中,当流体中非导电物质小于0.02R时,对电磁流量计的权重函数分布几乎没有影响。  气体涡轮流量计准确度等级为1.0级,在音速喷嘴法气体流量标准装置上检测时出现绝大多数不合格的问题,而之前并未:出现类似情况,该品牌流量计的合格率很高,通过对基表的检测与高频脉冲输出的检测,二者误差一致,且均为负误差,仪表显示与输出均正常。表1为误差最大的一台气体涡轮流量计高频脉冲输出误差和基表机械显示部分的误差值。   通过对标准装置的自检,并未发现异常,装置工作正常。为了保证检测的可靠性,将该批仪表在.2000L钟罩式气体流量标准装置上进行了复检。音速喷嘴法气体流量标准装置与2000L钟罩式气体流量标准装置的系统误差在0.3%以内。通过复检发现气体涡轮流量计的示值误差在不断变化,重复性较差,随着检测时间的延长,示值误差不断减小,向正方向发展,考虑到音速喷嘴实验室的环境温度为10.5℃,钟罩实验室温度为20.1℃,因此进行恒温.后再进行试验。恒温后再次对气体涡轮流量计进行检测,表2为该台气体涡轮流量计的高频输出误差。   通过表2可以发现在恒温后的检测结果误差发生了较大的变化,重复性也较好,考虑到两套装置的系统误差不超过0.3%,但实际检测结果最大误差偏移达到了2.30%,如此之大的偏移量并不是标准装置所引起的。将该台气体涡轮流量计马上拿到音速喷嘴气体流量标准装置上进行复测,所用喷嘴未改变,检测结果见表3。   从表3可以发现在没有对仪表经过任何改动的情况下,在同样的装置下,仪表的示值误差合格,且和之前在装置上检测的误差发生了较大的偏移。通过分析实验中各个影响因素,发现变化较大的只有温度,为了确认影响因素为温度,将该流量计在音速喷嘴实验室10.5℃的环境温度下恒温,恒温后再进行实验,检测结果见表4。   通过恒温后的气体涡轮流量计的示值误差与最开始检测的误差相接近,说明温度变化对仪表的误差产生了较大的影响。通过对送检用户的询问,由于用户是外地送检,出发较早,且送检车辆空间有限,所以在送检前一天晚上就将部分仪表的外包装拆掉,并将表装车,放置在室外,第二天早起送检,虽然在检测之前进行了短时间恒温,但表体温度仍然较低。对于"径向"型单声道超声波流量计,流量修正系数K定义为沿超声流量计信号传播声道上的线平均流速Lv与管道截面平均流速Sv的比值。由式(2-13)和式(2-14)可以得到层流状态下的流量修正系数K为由式(2-17)和式(2-18)可以得到湍流状态下的流量修正系数K为根据表1可以得到不同雷诺数下湍流流态的流量修正系数 K,而在实际工程应用中,当管道内流体雷诺数Re<105时,湍流状态流量修正系数K为当管道内流体雷诺数Re>105时,湍流状态流量修正系数K为  上述对于流量修正系数的分析是基于流量计处于理想的安装条件下,即安装处管道内流体充分发展。实际流量修正系数不仅与雷诺数有关,还与管道的安装状况、流量计上下游管段长度等因素有关。通常情况下管道内实际流态分布与理想流态分布有偏差,对超声波流量计的测量精度产生影响,因此在管道布置和流量计安装时,一般要求上游直管段大于10倍管道内径,下游直管段要大于5倍管道内径。
