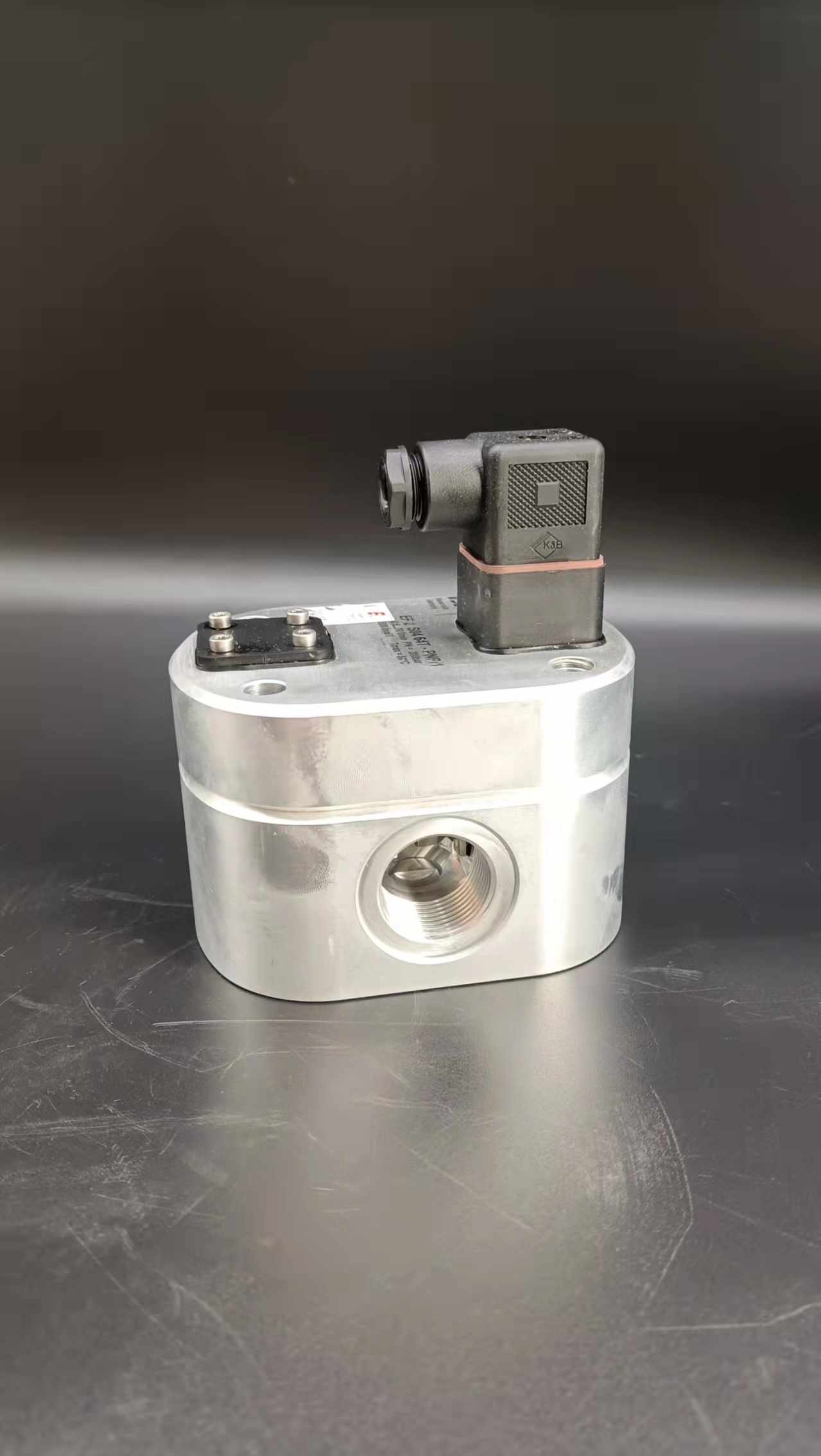

德国VSEVHM01-2流量计选型样册同时我们还经营：为了适应仪表网络化的发展方向,在系统设计时我们要根据实际需要为电磁流量计配备合适的通信接口.在当今单片机系统的通信中,RS232和RS485标准总线应用最为广泛,技术也最为成熟.RS232用来连接两台计算机(微处理器)之间的串口通信,当我们需要一个更长的距离或者比RS232更快的速度下进行传输的时候,RS485就是一个很好的解决办法.另外,RS485连接不限于仅仅连接两台设备.根据距离,比特率和接口芯片,我们可以用单一导线连接最多256个节点.为了使电磁流量计的应用范围更加广泛,我们选用RS485标准总线来实现仪表和外部系统的通信.　　RS485是双向、半双工通信协议,允许多个驱动器和接收器挂接在总线上,其中每个驱动器都能够脱离总线.该规范满足所有RS422的要求,而且比RS422稳定性更强.具有更高的接收器输入阻抗和更宽的共模范围(-7V至+12V).　　接收器输入灵敏度为士200mV,这就意味着若要识别符号或间隔状态,接收端电压必须高于+200mV或低于-200mV.最小接收器输入阻抗为12k,驱动器输出电压为±1.5V(最小值)、+5V(最大值).　　驱动器能够驱动32个单位负载,即允许总线上并联32个12k的接收器.对于输入阻抗更高的接收器,一条总线上允许连接的单位负载数也较高.RS485接收器可随意组合,连接至同一总线,但要保证这些电路的实际并联阻抗不高于32个单位负载(375).　　采用典型的24AWG双绞线时,驱动器负载阻抗的最大值为54,即32个单位负载并联2个120终端匹配电阻.RS485已经成为POS、工业以及电信应用中的最佳选择.较宽的共模范围可实现长电缆、嘈杂环境(如工厂车间)下的数据传输.更高的接收器输入阻抗还允许总线上挂接更多器件.　　因RS485接口具有良好的抗噪声干扰性,长的传输距离和多站能力等上述优点就使其成为首选的串行接口.因为RS485接口组成的半双工网络一般只需二根连线,所以RS485接口均采用屏蔽双绞线传输.RS485接口连接器采用DB-9的9芯插头座,与智能终端RS485接口采用DB.9(孔),与键盘连接的键盘接口RS485采用DB.9(针).　　通信接口电路如图3.13所示,我们选用MAX485作为系统的通信接口芯片.MAX485是MAXIM公司推出的支持RS485协议的低功耗收发器,它的驱动器摆率不受限制,可以实现最高2.5Mbps的传输速率.它是用于RS．485通信的半双工低功率收发器件,包含一个驱动器和一个接收器,具有输入接收器和输出驱动器使能管脚.使用一个半双工连接的难点就是控制每个驱动器在什么时候被启用,或者处于激活状态.当一个驱动器在传输的时候,必须直到它完成传输都保持被启用状态,然后在一个应答节点开始响应之前切换到禁用状态.MAX485的控制端RE和DE短接,这样用一个信号可以控制两种状态：接收和发送.RE和DE为“l”时,发送端接通,数据经DI脚后,变成传送的信号送到传输线.RE和DE为“0”时传输线上的信号经MAX485,当处于发送状态时,数据信号经发送端DI,在输出端A和B上交替出现高电平：当处于接收状态时,A和B上交替的高电平信号经MAX485转换成高低电平信号经RO输出.在电磁流量计传输过程中,交替的高电平保证通信传输回路中始终有电流,能实现可靠通信.1、涡街流量计的测量范围较大,一般10:1,但测量下限受许多因素限制:Re>10000是涡街流量计工作的最基本条件,除此以外,它还受旋涡能量的限制,介质流速较低,则旋涡的强度、旋转速度也低,难以引起传感元件产生响应信号,旋涡频率f也小,还会使信号处理发生困难。测量上限则受传感器的频率响应(如磁敏式一般不超过400Hz)和电路的频率限制,因此设计时一定要对流速范围进行计算、核算,根据流体的流速进行选择。使用现场环境条件复杂,选型时除注意环境温度、湿度、气氛等条件外,还要考虑电磁干扰。在强干扰如高压输电电站、大型整流所等场合,磁敏式、压电应力等仪表不能正常工作或不能准确测量。2、振动也是该类仪表的一大劲敌。因此在使用时注意避免机械振动,尤其是管道的横向振动(垂直于管道轴线又垂直旋涡发生体轴线的振动),这种影响在流量计结构设计上是无法抑制和消除的。由于涡街信号对流场影响同样敏感,故直管段长度不能保证稳定涡街所必要的流动条件时,是不宜选用的。即使是抗振性较强的电容式、超声波式,保证流体为充分发展的单向流,也是不可忽略的。3、介质温度对涡街流量计的使用性能也有很大的影响。如压力应力式涡街流量计不能长期使用在300℃状态下,因其绝缘阻抗会由常温下的10MΩ~100MΩ急降至1MΩ~10KΩ,输出信号也变小,导致测量特性恶化,对此宜选用磁敏式或电容式结构。在测量系统中,传感器与转换器宜采用分离安装方式,以免长期高温影响仪表可靠性和使用寿命。涡街流量计是一种比较新型的流量计,处于发展阶段,还不很成熟,如果选择不当,性能也不能很好发挥。只有经过合理选型、正确安装后,还需要在使用过程中认真定期维护,不断积累经验,提高对系统故障的预见性以及判断、处理问题的能力,从而达到令人满意的效果。1.正确地安装   正确安装涡街流量计传感器是确保测量精确可靠的首要前提,若在安装地点和方式选择.上失误轻者影响测量精度重者会影响传感器的使用寿命甚至损坏传感器。 ①保证适当的直管段   安装传感器时,一般要求上游直管段长度15-40DN下游段长度5DN,可根据上下游管道的情况适当调整以保证测量精度。传感器也应避免在架空的非常长的管道上安装传感器这样时间一长后,由于传感器的下垂容易使传感器与法兰间的密封泄漏,若不得已要安装时必须在传感器的上下游2D处分别设置管道支架等紧固装置。 ②避免较强的振动   传感器应避免安装在振动较强的管道上,若不得已要安装时,必须采用减振措施,在传感器的上下游2D处分别设置管道紧固装置并加防震垫。在空压机出口处振动较强不能安装传感器应安装在储气罐之后。 ③根据测量流体选择合适的安装方式   在对高压风测量时,可以选择将涡街流量计传感器安装于水平管道或垂直管道.上但如果高压风中水份含量较高,水平安装时传感器应安装在管线的较高处,垂直安装时气体流向应由下向.上。无论水平或垂直安装流体流向必须与传感器表体.上的流向箭头保持一致。④对外部环境的要求   传感器避免安装在温度变化很大的场所和设备的热辐射范围内若必须安装应有隔热通风措施。在潮湿、含有腐蚀性气体的环境中安装时必须做好防潮及隔离措施。外因为电噪声会干扰传感器的正确测量,因此安装位置要远离大功率变压器、电机等干扰设备。 2.正确设定参数   流量积算仪具有良好的全中文界面,以方便用户操作。正确进行参数设定是保证计量精度的前提。测量介质选择空气,因为对高压风的体积流量计量不需要压力温度补偿,因此测量信号设置为工作状态下的体积流量输入信号选择频率瞬时流量的单位默认为m³/h不需要用户设定。  电磁流量计供电电压问题是最主要的问题，也是此次仪表更换的最大困难。电磁流量计A是DC24V供电回路，两线制;电磁流量计B是AC220V供电,四线制。将B表安装在现场就意味现场要接一条AC220V的供电线，电缆设计之初肯定留有一定的余量(参照SH30822019石油化工仪表供电设计规范余量要求)。但是AC220V供电设备在现场并不是很多,想找到一根备用的AC220V电源线或许不是那么容易。   经现场核实电磁流量计A的安装位置附近并没有AC220V供电设备，距离太远的设备如果现场重新配管施工AC220V电缆线路,因涉及动火作业或者挖掘作业,在投用装置里面有很大的风险，而且工期太久。所以AC220V电源通过备用电缆的想法走不通。进一步现场核查发现，电磁流量计A非直拉电缆，中间有接线箱，接线箱内有多部仪表通过一根16P本安电缆接至中控室，该16P本安电缆有6P备用线,其余10P电缆所接仪表为电磁流量计A和3台液位开关、6台阀位回讯。现考虑通过这根16P的电缆中的1P走AC220V电源。接线箱到仪表端重新敷设一根临时电源线约15m,16P电缆到现场机柜间,将AC220V的1P备用线从端子柜通过一对端子排重新引出，加接电源线接至电源柜。该方案可行性分析如下: 1)16P本安电缆中液位开关信号、阀位回讯信号都是通断的开关信号,抗干扰能力强。电磁流量计B最大功率为75W,电流不大,且AC220V的电压波形好，比较稳定,对DC24V负载造成串扰的影响考虑可以接受。 2)AC220V电源信号走原本安电缆路径.是不符合规范的。综合客观实际要求，只能最大限度地满足规范又要考虑现实情况。根据HG-T20512-2014仪表配管配线设计规范中7.1.3(见表3)和7.1.5(见表4)要求,可以知道仪表信号电缆与电力电缆平行敷设最小间距都是50mm。此处是该次故障处理没办法克服只能容缺的地方。 3)机柜间电缆布线,因是在投用盘柜施工，同一柜子仪表在线的同时进行布线接线，施工安全尤为重要。考虑采取充足准备，提前加工,尽量减少盘柜内动作，由有经验的接线员接线,禁止携带对讲机进入机柜间等措施。确保机柜间电缆布线接线安全。 综合分析，该方案的可行性可以接受。卡装式涡轮流量计高精确度，一般可达±1%R、±0.5%R，高精度型可达±0.2%R重复性好，短期重复性可达0.05%~0.2%,正是由于具有良好的重复性，如经常校准或在线校准可得到极高的精确度，在贸易结算中是优先选用的流量计输出脉冲频率信号，适于总量计量及与计算机连接，无零点漂移，抗干扰能力强可获得很高的频率信号（3-4kHz），信号分辨力强范围度宽，中大口径可达1:20，小口径为1:10结构紧凑轻巧，安装维护方便，流通能力大适用高压测量，仪表表体上不必开孔，易制成高压型仪表涡轮流量计传感器类型多，可根据用户特殊需要设计为各类型传感器，例如低温型、双向型、井下型、混砂型等可制成插入型，适用于大口径测量，压力损失小，价格低，可不断流取出，安装维护方便  当前，在国内关于蒸汽测量方面存在不少误区，很多用户往往认为购买了高品质的流量计就可以得到准确的计量结果。蒸汽的计量不同于其它流体如水、空气等介质，在实际测量中影响其精确测量的因素较多，经常会出现流量计本身检定合格，而实际却感觉计量“不准”的现象。影响孔板流量计对蒸汽流量准确计量的因素主要有以下三个方面。1.上下游直管段不足  对于传统的涡街或孔板流量计，其前后安装直管段要求分别约为20D和5D。如果上下游直管段不足，则会导致流体未充分发展，存在旋涡和流速分布剖面畸变。流速剖面畸变通常由管道局部阻碍(如阀门)或弯管所造成，而旋涡普遍是由两个或两个以上空间(立体)弯管所引起的。上下游直管段不足可以通过安装流动调整器来调整,最简单有效的办法是采用对上下游直管段要求较低的流量计。2.蒸汽的密度补偿不正确  为了正确计量蒸汽的质量流量，必须考虑蒸汽压力和温度的变化，即蒸汽密度补偿。不同类型的流量计受密度变化影响的方式不同。涡街流量计的信号输出只和流速有关，而和介质的密度、压力和温度无关，差压式流量计其质量流量与流量计的几何外型、差压平方根和密度平方根有关。①补偿精确度的差异。测温对补偿精确度影响较大。;如采用相同精度等级的温度和压力感应器，测温误差引起的密度差异要大于测压误差。②压力测量影响因素。在蒸汽压力的测量中，由于引压管内冷凝水的重力作用会使压力变送器测量到的压力同蒸汽压力之间出现一定的差值。测压误差如果不予以校正，则会影响蒸汽密度的计算，引起流量计量的误差。对于上述现象，可在二次表(流量计算机内)进行零点迁移，既简单又准确。3.蒸汽干度的影响  目前，用于测量蒸汽流量的孔板流量计大部分为体积流量计，首先测得体积流量，然后通过蒸汽的密度计算质量流量，也就是假定蒸汽为完全干燥。但是，蒸汽并非完全干燥，如果不考虑蒸汽干度的影响，得出的数据会低于实际的流量。因此流量计的二次仪表(流量计算机)应该具有设置饱和蒸汽干度的功能。但在实际工况确定蒸汽的干度也很困难。如果能够改进蒸汽流量计入口处的蒸汽品质，则能改进孔板流量计的测量精度。德国VSEVHM01-2流量计选型样册1.合理安装　　换能器是组成超声波流量计的主要结构，如果换能器安装不合理，必然会影响超声波流量计的应用效果。因此，在具体安装中，必须充分结合实际情况，综合考虑换能器的安装位置及打开方式，尤其是在选择位置上，既要保证换能器可以和上、下直管紧密连接，也要尽量避开变频调速器、电焊机等干扰较大的位置。安装方式有三种，一种是对贴安装，一种是V形安装，另一种是Z形安装。如果选择了多普勒式超声波流量计，则在安装中尽量选择对贴式安装方法。如果选择了时差式超声波流量计，既可以选择V形安装方式，也可以选择Z形安装方式。多数情况下，如果管径小于200mm，宜采用V形安装方式。如果管道直径大于200mm，则要选择Z形安装方式。针对既能采用Z形安装方式，也可以采用其他安装方式的，要尽量选择Z形方式，因为，Z形方式安装的换能器超声波信号最强，运行过程也比较稳定。2.及时校核　　虽然超声波流量计具有很强的抗干扰性和抗污染性，但如果长时间使用，也会影响运行的精度，为解决这一问题，可在超声波流量计中配置一台同类型的便携式超声波流量计，对现场仪表进行定期校核。坚持一装一校核的原则，保证超声波流量计选型合理、安装调试达标，以便对每台安装之后的超声波流量计进行合理校核。此外，还要在线对超声波流量计发生的突变情况进行校核，通过便携式超声波流量计开展及时校核，以找到发生突变的根源，以便开展有针对性的检修和处理。3.定期开展维护　　和传统流量计相比，超声波流量计的维护量比较小，尤其是对外贴式安装换能器而言，要保证安装之后没有水压损失，也不存在潜在漏水，定期检查超声波流量计中的换能器是否存在松动情况，和管道之间的连接情况是否良好，发现问题及时处理，保证超声波流量计能够持续稳定运行。1、根据工艺设计资料和实际情况确认使用流量范围，在计算基础上确定流量计的口径。若涡街流量计选型过大，管道内介质的流速低于流量计工作的下限值,就会产生小流量时输出信号不稳定,大流量时输出信号稳定。2、流量计附近有大功率的电机或强电场时,容易引起干扰信号,有可能管道内无介质流通,但仅表有流量显示。动力线同流量计信号输出线并排走向靠近时,有可能使流量计输出信号偏小。管道内有正常流量,但传感器输出频率偏小很多。33流量计应单独接地,若接地不良,或管道振动.大,而引入干扰信号就会产生管道内无流量,但传感器有输出信号。3、流量计应单独接地,若接地不良,或管道振动.大,而引入干扰信号就会产生管道内无流量,但传感器有输出信号。4、流量计调节阀门应装在流量计下游，若阀门装在流量计上游,在小流量时产生射流,会引起流量值的偏差和稳定性。5、介质温度小于150℃时选一体型,高于150℃时或环境温度、温度都比较高时,应选用分体型。6、涡街流量计投用前,对管道应进行清洗,以冲掉管道内的铁锈、焊渣等杂物,防止击坏仪表。1.施工工艺的影响与处理按照循环灌浆的原理,返回浆液要流回搅拌桶,采用2台电磁流量计分别计量进返浆管道中浆液的流量。然而.有些用户去掉返浆管上的电磁流量计,返浆管通过一个三通直接接在电磁流量计下游的进浆管上,返回浆液不返回搅拌桶,采用一台电磁流量计测量灌浆量,其结果在岩层吸浆量很小和灌浆结束阶段,浆液流过电磁流量计F的流速很小,远低于电磁流量计的流速下限,信噪比S/N很小,测量误差高达50%,无法精确计量。2.测量管道内附浆量的影响与处理　　每次灌浆结束后,要及时清除电磁流量计测量管内的残余浆液，否则水泥浆液易在测量管道内产生不同程度的胶结,甚至堵塞电磁流量计测量管和相接的灌浆管道。电磁流量计测量管内的附着层会引起附加相对误差△Ɛ,实践证明其引起的误差是很大的,假定其厚度相同△ε由式(5)计算:　　水泥颗粒的σɷ和水泥浆液σf相差很大,因为附着水泥层电导率极低,当附着物有一-定厚度时△Ɛ会比较大。3.介质中气泡的影响与处理　　因工艺或介质本身的原因,所测液体常含--些气泡。电磁流量计属于流速型的流量方式,气泡在管道圆截面中所占据的面积百分率,几乎就等同于气泡对流量测量的影响量。此外由于气泡经过电极表面存在一个摩擦过程,由此会产生尖峰脉冲干扰电势,其值远大于正常的流量信号。通常电磁流量转换器无法有效地处理如此的干扰,轻者导致测量值不稳定,严重时仪表根本无法工作,一些缺乏经验的用户仅从工艺的要求出发,对电磁流量计的安装位置没有考虑防止气泡的产生,例如有些用户把电磁流量计安装在灌浆泵的吸入端,吸入端的浆液中常会混入成泡状流的小气泡,故电磁流量计一般要安装在泵的排出端。电磁流量计最好垂直安装,浆液自下而上流动。水平安装时要使电极轴线平行于地平线,不要垂直于地平线,因为处于底部的电极易被沉积物覆盖,顶部电极易被液体中偶存气泡擦过遮住电极表面。4.恶劣施工现场环境的影响与处理　　灌浆施工现场的环境大部分时间比较恶劣,例如高温、潮湿高灰尘等,如果电磁流量计外壳的密封不良,诸如接线盒,以及一些非焊接气密封结构的外壳,时间长了冷凝水和灰尘容易积聚在电磁流量计的接线盒中，或透过密封不良的结合面渗入电磁流量计壳体中,由于电磁流量计的流量信号极其微弱(通常是几mA),冷凝水和灰尘的存在,直接的后果是导致电磁流量计转换器输入回路阻抗下降，衰减了欲输往放大器的流量信号;或者是破坏励磁回路和信号回路的绝缘,将高达几十V的励磁电压引入到低电势的信号回路中,造成电磁流量计的严重故障。为了避免此类故障的发生,可在接线盒中灌注绝缘材料,在维修和调试电磁流量计的时候一-定要避免进水,保持接线盒内的干燥与干净,使用中一定要避免浸泡在水或浆液中。在电磁流量计等节点设备和PC机通信的过程中,由地址帧、命令帧、数据帧、校验和可组成各种功能不同的报文.由于采用主从工作方式来实现通信,电磁流量计等节点设备仅能接收并执行PC机发送来的控制命令,而不能发送命令给PC机.因此,由PC机发往流量计等节点设备的报文一般包括一个地址帧,一个命令帧,若干个数据帧和一个校验和,其报文格式如图4.5a所示：而由流量计等节点设备发往PC机的报文一般包括一个地址帧,若干个数据帧和一个校验和,其报文格式如图4.5b所示.　　由于RS-485电气标准规定每段只能联结32个节点设备,因此可用地址帧中的5位表示这32个地址,其余3位用来表示命令,从而构成地址命令帧.对于控制命令需求不超过八个的通信系统,采用地址命令帧可压缩报文长度提高通信效率.电磁流量计和PC机通信的主要目的是将流量计采集到的数据读到PC机中.这些数据包括：总累积流量、正向累积流量、反向累积流量、瞬时流量.通信时,PC机只需向电磁流量计发送读总累积流量、读正向累积流量、读反向累积流量、读瞬时流量命令即可,因此二者间通信所用的地址帧和命令帧可合二为一,用一个地址命令帧代替.PC机和电磁流量计间的地址命令帧定义如图4.6所示.二者通信所使用的报文可简化为图4.7的格式.1.电磁流量计在浆液中的特别安装要求  首先，要对电磁流量计的特别安装要求进行分析，首先要了解此电磁流量计相对于其它一些流量计在特征方面有什么不同之处,电磁流量计的特点在于采用了法拉第的电磁感应定律，测量方法主要以直接测量的方式进行。并且，在测量结果上不受到流体密度、粘度、温度以及压力的影响，没有阻流件与相应的压力损失,同样也不会在高流速的情况下发生一些气体腐蚀的现象。不过，由于在实际的安裴过程中没有采用科学的安装方法以及严格安装电磁流量计的特别安装要求,部分电磁流量计极易在实际的运作中造成仪表测量误差的出现，严重的还会造成仪表的损坏。在进行电磁流量计的安装过程中,需要严格按照安装流程进行操作，由于现场操作的复杂性,为了确保电磁流量计可以在运行效果上达到一个较好的操作水平,可以进行三台以及电磁流量计的统一安装操作，在气化炉的顶部进行安装，从而进一步增强测量效果，同时延长流量计的前直管段的使用方式，以便解决加压泵在工作过程中造成的脉动影响。2.电磁流量计使用方法建议　　在单机进行试车阶段，需要严格安装使用方式提示，禁止对电磁流量计进行送电。气化炉在停车后，需要对电磁流量计先进行停电操作,然后再对其进行清洗，主要足清洗其中的管线，避免因电磁流量计内部的传感器励磁形成的磁场吸附了电极周围的铁锈而造成最终清洗效果的降弱。在正常的运行阶段,如果发现电磁流量计发生-些波动或干扰现象的出现，需要对其原因进行分析，主要的原因可以概括为如下几个方面:第一为泵引发的波动因素，主要因为煤浆泵在某个工作时间内出现了异常工作效果，整体的流量值发生变化的可能性不大,但由于流量脉动的变化波动量也随之发生了较大的变化。第二为煤浆引起的波动，前文提到，煤浆属于混合物，其中不仅含有煤水化合物，还包括一些金属颗粒,随着这些金属颗粒含量的增多,尤其是电极周围堆积的金属颗粒随着电极压力的形成逐步增加,从而造成停车现象的出现。第三为电磁流量计输出信号的尖脉冲千扰，因为煤浆含有的大颗粒金属摩擦导致电极之间瞬间产生尖脉冲信号干扰，井且电磁流量计内部的传感器受到温度的影响，使得煤浆管线的冲洗难度不断增加。3.电磁流量计的特殊加工　　在进行电磁流量计的特殊加工过程中,要使用锰合金等特殊材质的加工方法进行防护冲刷磨损套的制作。对一些电磁流量计的碳化效果,电磁干扰效果的主要作用是指在防护冲刷效果的基础.上,以电磁流量感应为防护基础，以电极防护标准作为碳化防护效果的主要依据,根据电磁流量计加工的特性，在实际的应用效果上进行特殊加工。针对铁磁性质的干扰，需要进行水煤浆磁过滤操作，在经济条件允许的情况下可以采用不锈钢的输送管道,并定期对电磁流量计内部进行检查与清理。针对电磁流量计的参数设定问题，不能按照最佳的安装条件时测定的参数进行，也不能牺牲灵敏度弥补脉动流造成的波动,建议整体的阻止时间不应操作三十秒这一区间范围。值得一"提的是,只有在进行防护检修的过程中，才能最终确定相应的电磁流量参数,应当建c起统一的标准积极发挥其计量参数的特长与优势。德国VSEVHM01-2流量计选型样册插入式热式气体质量流量计的信号发生模块包括两个传感器探头、温度补偿电桥和电压调整电路三部分/如图所示,本课题所设计的是插入式恒温差质量流量计,采用热消散效应，所以我们选择铂热敏电阻Pt20和Pt1000分别作为流量计的流量探头和温度探头，铂热敏电阻的阻值对温度反应灵敏.与所处环境温度基本呈线性关系,确保了我们对流量计精度的要求;同时，铂热敏电阻的温度系数大,在测量范围内,物理化学性能稳定,可以反复加热冷却,使用寿命长,完全可以用来做传感器材料,保证流量计的稳定性要求;而且热敏电阻的体积可以做到很小,减小插入式热式气体质量流量计对流体流动状态的影响,保证流量测量值的真实有效。1.节能效果好  弯管流量计因其独特的测量原理,没有其他流量计必须具备的节流件或插入件,最大限度地减低了因计量检测器具带来的流体在管道内的压力损失,减少了加压设备的投入和加压设备的电能消耗。由于孔板流量计是利用对流体节流装置施行节.流产生的差压来测量流体流量,流体在孔板上存在压力损失,因此使用时为了保证孔板流量计的测量精度,在选定孔板流量计的工作压差时都取高压差值。通常情况下，该节流压力损失(称为不可恢复压力损失)可达孔板运行流量下产生压差值的30%～70% (与孔板的β值有关)。孔板流量计压力损失等损耗量用见表1。2.设备使用状况较好  冶金工业煤气中，含有大量的粉尘、水、焦油和萘,使很多流量测量计量设备不能正常工作。弯管流量计的特殊结构和导压管上的三通阀可在正常工作状态下清除传感器的堵塞附着物,实用便利,在现场试用4年来从未发生堵塞现象。3.弯管流量计结构简单  弯管流量计的弯管传感器,是一个90的标准弯管,内部没有任何节流件和插入件,是测量元件中最为简单实用的测量件。随着机械加工业的快速发展和高精度数控机床用于机械加工业,弯管流量传感器的加工精度不断提高,质量越来越好。 弯管流量计的直管段要求前5D,后2D,孔板流量计的直管段要求前10D,后5D。弯管流量计的重复性好,可达0.2%。4.弯管流量计适应性强,量程范围宽  弯管流量计在高溫、高压、冲击、振动、潮湿、粉尘等恶劣环境条件下,优于孔板流量计,震动和冲击对弯管流量传感器的正常工作几乎没有影响,高温、高压对弯管流量计来说只要采用与工艺管道相同的材质,就可以解决。  弯管流量传感器的几何尺寸几乎没有限制,管径的大小从几十毫米到2n以上,只要弯管的弯径比符合规定要求,都可以做为传感器进行流量测量。  弯管流量计的设计特点最适合在高温、高压状态下(高温蒸汽、高溫水)的流量计量,可降低能源损耗,降低压力损失,提高供热效率。弯管流量计的量程比可达10: 1,孔板流量计的量程比一般为35: 1.5.弯管流量传感器的耐磨性好  因弯管流量传感器的特殊结构,内部没有任何节流件和插入件,固弯管流量传感器几乎不存在磨损,是保证弯管流量计长期运行精度不变的重要条件。孔板流量计入口边缘尖锐度对磨损十分敏感,只要有微量的磨损,就会直接影响到测量精度,在气体的长期高度冲刷下,也会使孔板开孔直角入口的边缘很快钝化,使测量精度系统发生变化造成误差。6.弯管流量计安装方便,维护量小  弯管流量计具有良好的耐磨性,长期运行的稳定性和可在线进行清污等特点,可采用直接焊接的方法进行安装,避免了流量测量装置现场跑、冒、滴、漏,令人头痛的问题,降低了安装费用。  由于弯管流量计一次测量件长期运行无磨损件,大大降低了维护费用,几乎是免维护,一般可达到被测气体管道的使用寿命。  孔板流量计的插入件和节流件容易堵塞,附着脏物,影响测量准确性。为保证孔板流量计的测量精度,必须经常进行拆除检查清污,这样频繁的拆装、检查、清污维修,在连续作业的冶金企业难以做到,特别是对在较大管道上的孔板流量计就更难以做到,可见在工业煤气计量中具有多种不确定因素影响测量误差。7.弯管流量计不易冻管  孔板流量计的结构、工作原理达到的测量精度,节流件起到了决定性的作用。节流件对气体在管道的流动具有非常大的阻力,一般只能利用输气管道.截面的1/3,大量潮湿含水的气体在节流件截面上形成了大量的水珠,遇冷后结霜、结冻堵管。为解决煤气供应的冻管问题,必须给每套孔板加装保温伴.热装置,来保证新疆地区5个月的冬季运行。表2为孔板流量计运行费用。  弯管流量计由于特殊结构和安装的多样性(水平转水平,水平转垂直向下，垂直向下转水平,垂直直管,水平直管等安装方式,见图3),可以有效防止煤气计量中冻管的发生，节省热能源和运行费用。1、电磁流量计传感器外壳未接地出现的误差。一般情况下，传感器都是在金属管道上进行安装，并且金属管道都是在地下，很多人因此认为对于仪表的外壳就不需要再做接地处理了。但是，这么操作却是忽略了两个重要问题:一方面是金属管道都做了防腐蚀处理，金属管道与地不能大面积接触;二是传感器一般都由胶皮垫连接着法兰而与金属管道分隔开，所以造成了传感器的接地电阻大大增加，影响了流量计的测量结果，进而形成了误差。另外，由于电动势检测一般均为几毫伏左右，这也容易造成杂散电流对检测结果的影响。 2、干扰环境下的输出信号误差分析。对于一般的电磁流量计来说，传感器即电极与转换器之间的连接电缆应做到尽可能短。因为传送信号的电缆过长，电缆本身的分布电容造成的负载效应就会引起较大的测量误差，同时也对信号受到干扰的几率大大增加。在测量时，还要注意到走线方面，务必做到信号线与电源线分开走线，这样就能防止产生“寄生电容”的干扰。目前很多场合已经用上了数字输出仪表，以求获得最为准确的测量数据。 3、强电、强磁环境下的误差分析。流量计工作环境方面，要注意尽可能地与强电、强磁等设备的距离远一些。由于电磁流量计在接地后，其周边的附近如果也有一些其他的强电、强磁等设备也在接地，会造成流量计产生接地压降，使电磁流量计接地电位变化，进而对测量结果形成误差。另外，流量计如果是在非常强的磁场下工作，比如变压器等强电磁设备附近使用，周边磁场环境的强度超过电磁流量计电磁兼容的幅度时，会对测量结果的准确性造成很大的影响。
