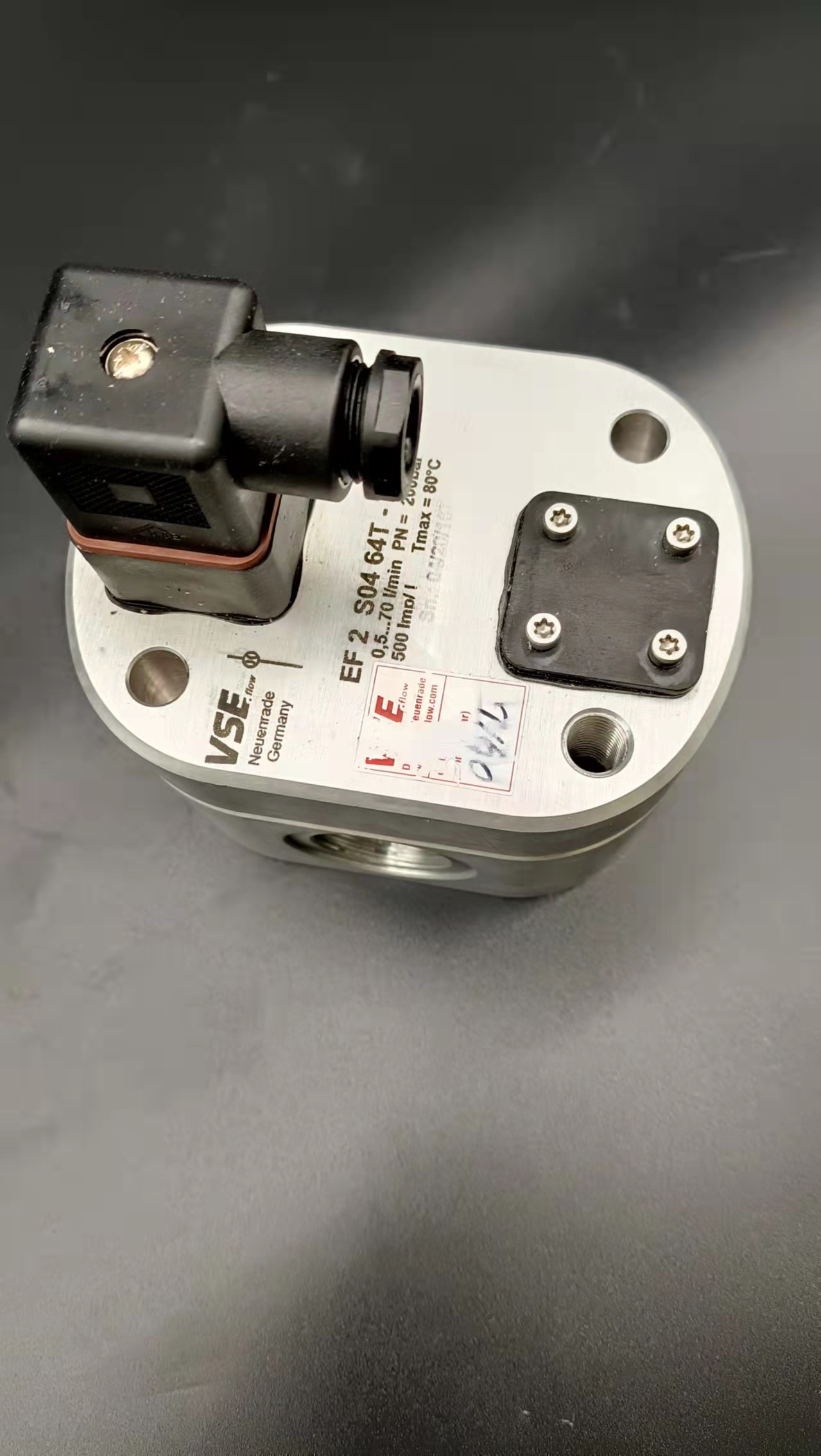

德国VSERS2500流量计样册同时我们还经营：1.被测介质电导率  电磁流量计测量的流体必须是导电的，一般只要电导率超过阈值，即使变化也不影响测量值，但低于阈值将会增大测量误差;通常要求液体电导率不小于5μS/cm，去离子水电导率不小于20μS/cm。2.被测介质温度  电磁流量计一般只能用于工艺介质温度不高于180℃的场合。选型时，要根据被测工艺介质的温度范围，选择测量管内衬材料及传感器线圈的漆包线的耐温等级。常用测量管衬里材料有聚四氟乙烯(PTFE)，适用温度范围-40~+180℃;氯丁橡胶(Neoprene)，适用温度<65℃;聚氨酯橡胶(Polyurethane),适用温度<65℃;3.当被测液体为酸、碱、盐等高腐蚀性介质时  因为电磁流量计仅测量管衬里和电极与被测介质接触，所以只要选好这两者的材质即可。耐酸、碱等强腐蚀性介质的衬里常选用聚四氟乙烯(PTFE)，耐磨损类如矿浆、结晶类介质的衬里可选用聚氨酯橡胶(Polyurethane)。对于电极材质的选，择，一般可查有关防腐蚀手册[2]，对于混酸等成份复杂的介质，应做挂片试验。4.当被测液体为脏污流(两相，浆液等)介质时(1)当介质含有固体颗粒时，水平安装易使下半部内衬及电极磨损严重，这时选用垂直安装较好;衬里要选用高耐磨性材料，如陶瓷或聚氨酯橡胶;电极则采取--些结构措施以防磨损漏液。(2)测量会在管壁附着和沉淀的物质的流体时，应注意电极的污染。可选用刮刀式、可更换式。管壁的附着则可用提高流速以起到自清洗作用，或采取比较方便易清洗管道的连接方法。(3)含有非磁性颗粒或纤维的固液两相流时，如浆液擦过电极表面会产生尖峰噪声，使信号不稳，可选用市电交流激磁或双频激磁仪表。5.工艺介质的流速  仪表口径是根据管道内平均流速而定的，通常选用与管道相同的口径或略小些。一般工业输水管道经济流速为1.5~3m/s,易粘附沉积结垢物质则提高到3~4m/'s或更高，矿浆等磨蚀性强的为2~3m/s。电磁流量计的液体流速范围可在1~10m/s之间选用。原理上，上限流速并没有限制，满度流量的流速下限一般为1m/s,有些产品为0.5m/s,低于此流速，从测量准确度出发应改用小管径，以异径管连接到管道。但加装异径管要注意压力损失的问题。图1为流量计口径、流速与流量关系的曲线图，计算仪表口径时可参照。6.大口径时电磁流量计的选择  电磁流量计按安装形式可分为管道式和探头式。一般优先选用管道式电磁流量计;当工艺管径较大且考虑设备费用时,或安装时不允许管道停流的情况下，可选用探头式电磁流量计(精度可达0.5级)。(1)探头式可装配球阀，可在管道不停流情况下拆、装，利于仪表的在线安装和维护。(2)探头插入深度只需很短，对管道阻力小。--般在直管段足够长时，采用平均流速点测量法，这种方法的测量精度基.本不受雷诺系数变化的影响，探头的插人深度仅为R=0.121D;当直管段较短时，一般采用中心流速点测量法，插入深度R=0.5D(其中D为管道直径)。7.工艺管道材质  若连接仪表的管道是(相对于被测介质)金属导电性的，不需要接电环，若是绝缘性的，则要用接地环，可用普通型，它的材质应与被测介质的腐蚀性相适应。若被测介质是磨损性的，则宜选用带颈接地环，以保护进、出口端的衬里，延长使用寿命。8.安装仪表的工艺管道段的敷设位置  电磁流量计的安装形式可分为三种:一体型、分离型和潜水分离型(IP68)。一般情况选用一体型，它将流量计的传感部分和转换部分(表头)装于一体，便于安装使用;当管道敷设的位置较高不便观察或安装在环境差的场合，可采用分离型，分离长度一般不超过30m;当传感器需要安装在井下、水下的被测现场管道上时，需要选用潜水分离型。智能电磁流量计测量精度不受流体密度、粘度、温度、压力和电导率变化的影响，传感器感应电压信号与平均流速呈线性关系，因此测量精度高。测量管道内无阻流件，因此没有附加的压力损失；测量管道内无可动部件，因此传感器寿命极长。只有当满管时才能获得准确的测量，避免以下安装位置：1.管道高点安装（易聚集气泡）2.直接安装在一根向下的管线的敞开出口前。3.智能电磁流量计注意不要在泵的入口侧安装流量管,以避免抽压而造成的对流量管衬里的破坏.当使用往复、横膈膜或柱塞泵时需要在安装脉冲节气阀.4.当向下管道长度超过5m时，在传感器后安装一个虹吸管或一个放气阀。以避免低压而可能造成的对测量管衬里的破坏。保证满管，减少含气量。　　安装方位通常分为垂直安装和水平安装：　　安装方位：适宜的方位可帮助避免气体的累积和测量管内的残渣存积。　　垂直安装；这种方位对易自排空管道系统很理想，并可不加空管检测电极。　　水平安装：测量电极平面必须水平，这样可以防止由于夹带的气泡而产生的电极短时间绝缘。注意：空管检测功能仅当测量装置为水平安装及变送器外壳向上时能正确工作。如果振动非常剧烈，应将传感器和变送器分开安装。　　基座，支撑：如果公称直径为DN≥350，在能忍受足够负载的基座上安装变送器。注意不允许利用外框承住传感器的重量。这会使外框变形并破坏内部励磁线圈。如果可能，安装传感器避免例如阀门，三通，弯头等组件。　　保证以下所需的进口和出口直管段以确保测量精度：入口长度>10×DN出口长度>5×DN传感器及变送器接地传感器处于管道中心位置　　智能电磁流量计接地：传感器及介质必须有相同的电势用来保证测量精度及避免电极地腐蚀破坏。等电势通过在传感器内装地参考电极保证。如果介质在无衬里并接地地金属管中流动，它可通过连接到变送器外壳而满足接地要求。对于分离型地接地同上一样。涡街流量计由壳体、漩涡发生体和放大器组成.一种典型的结构如图4所示,壳体内插入柱体,由其产生的涡街信号可用各种检测方式检出,经放大器放大后,输出脉冲信号.　　涡街流量计是一种无运动部件的流量计,按其原理分类属于振荡型流量计.同属于这类流量计还有漩涡进动型流量计；振荡射流型流量计.由于涡街流量计不含有运动部件及对流体冲刷敏感的部件,因而在使用过程中,可靠性高,使用寿命长,并具有一般节流式流量计的优点,精确度稳定,再现性好.在大批量生产和工艺稳定的条件下,可以采用“干校验法”,即不必逐台仪表进行实液标定,可根据结构尺寸直接确定仪表常数及仪表精度.涡街流量计是‘种数字式流量计,它输出的脉冲信号的频率与流量成线性关系,同时具有量程宽、重复性好．便于远距离无精度损失的传输.此外仪表常数及精度不受介质的压力、温度、密度等变量的影响.一旦涡街流量计的结构确定．流体振荡就服从的客观规律,其振荡频率不能人为地改变,因而仪表常数及其变化规律是客观的.德国VSERS2500流量计样册1.差压管路堵塞，疏通差压管路；2.差压计故障，检查差压计；3.差压变送器示值明显偏离，应检查尺示值；4.节流元件安装方向有误，重新安装节流元件；5.被测介质工况参数与设计节流装置时采用的参数不一致，按相关公式修正，必要时应重新计算差压值；6.孔板流量计前后直管段长度不够，应调整直管段长度；7.直管段内径超差，实测直管段内径，重新计算最大流量；8.节流孔径超差，实测节流孔径，重新计算最大流量；9.节流元件变形，更换节流元件；10.节流元件上有附着物，清洗更换节流元件；11.孔板的尖锐一侧应该迎向流体流向为入口端，呈喇叭形的一侧为出口端。如果装反了，显示将会偏小很多 。　　解决办法：检查孔板安装方向，正确安装孔板。12.孔板的入口边缘磨损，如果孔板使用时间较长，特别是在被测介质夹杂固体颗粒等杂物情况下，都会造成孔板的几何形状和尺寸的变化，如果造成开孔变大或开孔边缘变钝，测量压差就会变小，流量显示就会偏低。　　解决办法：对孔板进行重新加工。13.变送器零点漂移：如果使用时间较长，变送器的零点可能会发生漂移，如果是负漂移，显示压差将会减小，显示的流量也会减小。　　解决办法：对变送器的零点进行校正。14.上下游直管段长度不够，上下游直管段如果不够长，气体将得不到充分发展，会使计量结果造成较大误差，如果上游在规定直管段内存在多个弯头，将使计量结果偏低。　　解决办法：改造蒸汽管道，是上下游直管段长度达到规定要求。在节流装置前加整流器。15.差压变送器的三阀组漏气，如果三阀组中的高压阀货平衡阀漏气，将会导致测量差压值减小，测量结果就会偏低。　　解决办法：如果三阀组中的高压阀门漏气，将该阀门进行紧固，必要时进行更换，如果三阀组中的平衡阀内漏，将该阀门进行紧固，必要时进行更换。1、涡街流量变送器的选择　　在饱和蒸汽测量中采用压电式涡街流量计变送器,由于涡街流量计量 程范围宽,因此,在实际应用中,一般主要考虑测量饱和蒸汽的流量不得低于涡街流量计的下限,也就是说必须满足流体流速不得低于5m/s.根据用汽量的大小选用不同口径的涡街流量变送器,而不能以现有的工艺管道口径来选择变送器口径。1.2、压力补偿压力变送器的选择　　由于饱和蒸汽管路长,压力波动较大,必须采用压力补偿,考虑到压力温度及密度的对应关系,测量中只采用压力补偿即可,由于我公司管道饱和蒸汽压力在0.3~0.7MPa范围,压力变送器的量程选择1MPa，.即可。1.3、显示仪表选择　　显示仪表智能流量显示仪,具有温压补偿瞬时流量显示和累积流量积算功能。2、涡街流量计的参数设定2.1、仪表系统的设定,合肥仪表总厂需设定的仪表系数K可用下式表示:K=1000/Ko式中:Ko为涡街发生体在出厂时标定的仪表常数,L/脉冲;K的单位为脉冲数/m3。2.2、压力补偿压力变送器的量程设定。2.3、压力流量报警上限设定。3、涡街流量计的安装3.1、涡街流量计尽量安装在远离振动源和电磁干扰较强的地方,振动存在的地方必须采用减振装置,减.少管道受振动的影响。3.2、直管段的配置,前后直管段要满足涡街流量计的要求,所配管道内径也必须和涡街流量变送器内径一致。4、涡街流量计使用注意事项　　尽量减少管道内汽锤对涡街发生体的冲击。振动较大而又无法消除时,不宜采用涡街流量计。根据高含水原油这一特殊介质及其使用环境的特点，对早期广泛应用于注水、注聚等计量中的电磁流量计进行了相关的技术改进。(1)对传感器进行防爆处理。通过现场应用进行综合分析，认为高含水原油的计量场所是油气密集的地方，需要对传感器进行防爆处理才能满足工作需要。根据传感器的特点及其使用环境的要求，选用了传感器的复合防爆型式，即浇封隔爆型，防爆标志为mdIIBT4.关键技术是传感器主体结构采用了浇封工艺技术、接线盒采用了隔爆外壳。接线盒的隔爆接合面为螺纹隔爆接合面，引人装置采用密封圈压紧螺母式，产品通过了国家防爆电气产品质量监督检验测试中心的5项试验。(2)提高转换器的输人阻抗，保证流量计的测量精度。对电磁流量计来说，传感器产生的感应电势只有几毫伏，如要进行准确测量，要求转换器的输人阻抗远远大于传感器的内阻，才能保证仪表的精度。电磁流量传感器的内阻仅与被测介质的电导率和电极直径有关。高含水油的电导率随含水情况有所变化，因此，采用了专用前置放大器，相应地提高了转换器的输人阻抗，保证了测量精度。(3)转换器实现智能化。智能电磁流量计采用了自动跟踪式励磁控制和智能反馈式信号放大处理技术，使用了多CPU协同信息处理的方法，使仪表在功能上具有了支持各种传感器匹配与校验、数字与模拟的系统连接、自诊断和安装调试测试、断电信息保护、在线信息查询、软件冲击自动恢复、多单位多形式的计量显示选择等全方位的智能化功能，操作使用十分方便。(4)改进型电磁流量计的主要技术指标。①适应的场所:转油站、联合站的高含水油计量，因为这些场所的高含水油经过油气分离，流态比较稳.定，含水波动较小，计量精度能够保证;②被测介质的含水率:>80%;③工作压力:≤2.5MPa;.④被测介质温度:≤100℃;⑤传感器衬里:可根据被测介质的温度选择不同的衬里。高含水油的温度一般在50~70℃，选择耐油橡胶衬里可满足计量要求;⑥口径依据被测液量的满量程流量来选择。电磁流量计的流速下限为0.5m/s。一般流量测量以2m/s为经济流速，而在高含水油测量时，流体的流速要求偏高一些，一般3~4m/s，这样可以避免低流速时原油附着于测量管壁及电极上，保证正常计量。.1.计量原理　　流体通过涡轮流量计时，流速被转换为涡轮的转速，转速再被转换成与流量成正比的电信号，最后在计数器上进行显示和累计。目前，绝大多数涡轮流量计都为一体化智能流量计，除上述机械计量部分外，还包括1台体积计算仪，依据实测工况流量、取压口实测压力、测温口实测温度及内部设定的一些固定参数进行计算，将工况体积转换为可贸易交接的天然气体积，其原理如图1所示。2换算原理2.1工作条件下的体积流量计算实用公式工作条件下的体积流量计算实用公式如式(1)所示：式(1)中，qf为工作条件下的体积流量，m3/s；f为输出工作频率，Hz，由频率计采集；k为系数，m-³，可按流量计铭牌给定值。2.2标准参比条件下的体积流量换算实用公式标准参比条件下的体积流量换算实用公式如式(2)所示：式(2)中，qn为标准参比条件下的体积流量，m3/s；pf为工作条件下的绝对静压力，MPa；pn为标准参比条件下的绝对静压力，MPa；Tn为标准参比条件下的热力学温度，K；Tf为工作条件下的气体绝对温度，K；Zn为标准参比条件下的气体压缩因子；Zf为工作条件下的气体压缩因子。　　工作条件下的压力和温度的准确度取决于测量仪表。标准参比条件下的绝对静压力为101.325kPa，热力学温度为293.15K。输出工作频率由频率计采集得到。在不考虑涡轮流量计测量误差的基础上，研究范围可进一步缩小，可主要从天然气组分对计量的影响和脉动流对计量的影响两方面进行研究。德国VSERS2500流量计样册  电磁流量计供电电压问题是最主要的问题，也是此次仪表更换的最大困难。电磁流量计A是DC24V供电回路，两线制;电磁流量计B是AC220V供电,四线制。将B表安装在现场就意味现场要接一条AC220V的供电线，电缆设计之初肯定留有一定的余量(参照SH30822019石油化工仪表供电设计规范余量要求)。但是AC220V供电设备在现场并不是很多,想找到一根备用的AC220V电源线或许不是那么容易。   经现场核实电磁流量计A的安装位置附近并没有AC220V供电设备，距离太远的设备如果现场重新配管施工AC220V电缆线路,因涉及动火作业或者挖掘作业,在投用装置里面有很大的风险，而且工期太久。所以AC220V电源通过备用电缆的想法走不通。进一步现场核查发现，电磁流量计A非直拉电缆，中间有接线箱，接线箱内有多部仪表通过一根16P本安电缆接至中控室，该16P本安电缆有6P备用线,其余10P电缆所接仪表为电磁流量计A和3台液位开关、6台阀位回讯。现考虑通过这根16P的电缆中的1P走AC220V电源。接线箱到仪表端重新敷设一根临时电源线约15m,16P电缆到现场机柜间,将AC220V的1P备用线从端子柜通过一对端子排重新引出，加接电源线接至电源柜。该方案可行性分析如下: 1)16P本安电缆中液位开关信号、阀位回讯信号都是通断的开关信号,抗干扰能力强。电磁流量计B最大功率为75W,电流不大,且AC220V的电压波形好，比较稳定,对DC24V负载造成串扰的影响考虑可以接受。 2)AC220V电源信号走原本安电缆路径.是不符合规范的。综合客观实际要求，只能最大限度地满足规范又要考虑现实情况。根据HG-T20512-2014仪表配管配线设计规范中7.1.3(见表3)和7.1.5(见表4)要求,可以知道仪表信号电缆与电力电缆平行敷设最小间距都是50mm。此处是该次故障处理没办法克服只能容缺的地方。 3)机柜间电缆布线,因是在投用盘柜施工，同一柜子仪表在线的同时进行布线接线，施工安全尤为重要。考虑采取充足准备，提前加工,尽量减少盘柜内动作，由有经验的接线员接线,禁止携带对讲机进入机柜间等措施。确保机柜间电缆布线接线安全。 综合分析，该方案的可行性可以接受。流量积算仪主要用于各种液体、蒸汽、天然气及其他气体的流量测量。由于流量积算仪功能多，使用非常复杂，使用时容易出现问题。一、设置中易出现的问题1．介质及介质状态的设置（1）错误地设置介质，例如，当介质为蒸汽时，设置为空气。（2）错误地设置介质状态，例如，当蒸汽状态为过热蒸汽时，设置为饱和蒸汽。2．流量信号输入的设置　　一般为频率信号输入，也有模拟信号输入。容易出现的问题是输入错误的信号，如本应输入频率信号却输入了模拟信号，或本应输入模拟信号却输入了频率信号。3．温度、压力信号输入的设置　　温度信号输入一般是模拟信号，可以设置为（4～20）mA电流信号、（0～l0）mA电流信号、（1～5）V电压信号、Pt100铂电阻信号。容易出现的问题是设置了错误的信号，如本应设置模拟信号却设置了频率信号，或本应设置铂电阻信号却设置了（4--20）mA电流信号。　　压力信号输入一般是模拟信号，可以设置为（4--20）mA电流信号、（0～10）mA电流信号、（1～5）V电压信号。容易出现的问题是设置了错误的信号，如本应设置（1～5）V信号却设置了（4～20）mA电流信号。4．配套流量计的设置　　通常可以设置为孔板流量计、涡街流量计、涡轮流量计。由于流量计原理不同，因此，在流量积算仪的流量计算中．不同类型的流量计有不同的算法，如果流量计选型错误，则流量计算必然出错。5．温压补偿的设置　　应用在蒸汽介质流量计量时，需进行温压补偿。例如一台流量积算仪，当用于过热蒸汽时．需要同时进行温度补偿和压力补偿；当用于饱和蒸汽时，由于一一对应关系，只能对其中一个输入信号进行补偿，根据现场情况，只选择温度补偿或只选择压力补偿。如果应用在天然气介质流量计量中．需同时进行温度补偿和压力补偿。6．输入信号范围的设置　　温度输入信号、压力输入信号、流量输入信号分别设置自己的测量范围，流量积算仪设置的流量测量范围、温度测量范围、压力测量范围应分别大于现场的流量范围、温度范围、压力范围。例如，设置最大流量1O00m3/h，但实际测量流量为2000m3／h，超过了积算仪中设置的流量测量范围，则流量计算出错。二、接线时易出现的问题　　对于不同的输入信号．需要选择不同的接线端子。但在实际应用中，由于操作比较复杂，接线时容易出现错误。例如流量积算仪使用在饱和蒸汽下，流量积算仪内部设置为温度补偿，而在实际接线时将压力输入信号作为补偿信号接到流量积算仪，造成接线错误，从而造成流量计算错误。　　综上所述．要正确使用流量积算仪，需要专业人员严格按照现场操作条件进行设置和接线，以保证流量积算仪的正确使用；同时，流量计量人员应按照用户要求.模拟流量积算仪现场使用条件进行流量积算仪的检测。按照热式气体质量流量计安装方式的不同，可以分为插入式和管段式热式气体流量计。插入式流量计(一般有两部分组成：检测探头和转换器)一般采用法兰盘安装或其他方式安装，将测量探头插入待测流体管道内，通过转换器部分对检测探头部分采集的信号进行处理，按一定的关系换算成实际流量并通过表头显示。插入式流量计在大、中型管道以及特大型管道的流量测量上，相对于管段式流量计有着一定的优势。管段式气体流量计，将测量探头部分固定在一段标准管道内，在使用时，必须要在实际流体管道上转接上标准管道，分布式热式流量计多采用这种方法。　　按流量计检测变量的不同，将之分为恒定温差型和恒定功率型流量计。恒温差型流量计是指，随着流体的流动，测量探头上热量散失，系统以一定的功率对测量探头进行加热，维持两个探头恒定的温度差(比如 100 摄氏度)。恒定功率型是指以某一恒定的功率对测量探头加热，流量为零时两个探头的温度差为某一温度差值(比如100摄氏度)，随着流量的变化，两个探头的温度差值发生变化，使流量与温度差值之间体现一定的关系，以此为依据而设计的流量计。　　按照热源作用位置的不同，将热式气体质量流量计归结为热分布式和热耗散式两大类。热耗散式流量计采用的是热力学中的金氏定律，因此又称为金氏流量计。热分布式流量计利用气体流动传递热量，改变被测量管道上的温度分布情况，主要应用在微小流量的洁净气体测量和精细制造工艺的过程控制等。使用电磁流量计的前提是被测液体必须是导电的，不能低于阈值(即下限值)。电导率低于阈值会产生测量误差直至不能使用，通用型电磁流量计的阈值在10-4~(5×10-6)S/cm之间，视型号而异。一般电导率阈值为5×10-6S/cm=5μS /cm。　　工业用水及其水溶液的电导率大于10-4S/cm，酸、碱、盐液的电导率在10-4～10-1S/cm之间，使用不存在问题， 低度蒸馏水为10-5S/cm 也不存在问题。石油制品和有机溶剂电导率过低就不能使用。表1列出若干液体的电导率。从资料上查到有些纯液或水溶液电导率较低,认为不能使用,然而电磁流量计实际工作中会遇到因含有杂质而能使用的实例，这类杂质对增加电导率有利。对于水溶液，资料中的电导率是用纯水配比在实验室测得的，实际使用的水溶液可能用工业用水配比，电导率将比查得的要高，也有利于流量测量。
