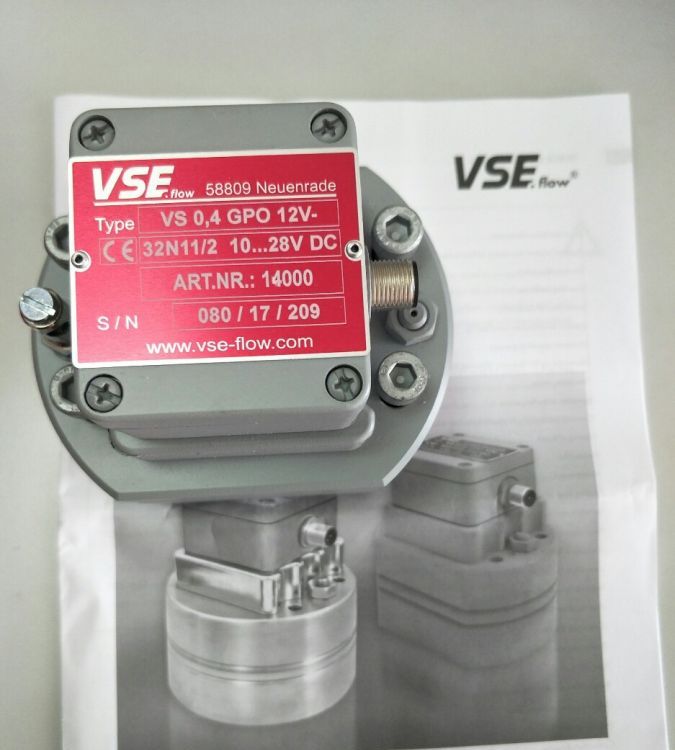

德国VSEVHM02-3流量计采购同时我们还经营：在电磁流量计安装过程中,确保：　　流动方向与传感器上的流动箭头方向一致(如果存在)。　　所有法兰螺栓都已紧固到最大扭矩值。　　仪表安装不存在机械应力(扭转,弯曲),法兰型/夹持型的配对法兰保持轴对称与平行条件,且使用适当的垫圈。　　垫圈未伸入流动区,否则可能导致漩涡, 从而影响仪表的精度。　　管路不会在仪表上产生任何力或力矩。　　显示面向用户。　　电缆接头中的保护塞只能在接线时拆除。　　远程安装的转换器一定要安装在基本无振动的位置。　　转换器不可直接暴露在阳光中(配有一个遮阳装置) 。推荐的安装条件　　电磁流量计管道必须始终充满介质。　　电极轴最好水平安装,反之,则与水平方向夹角不超过45°(图1)　　管路稍微倾斜,以便排气,参见图2。　　存在磨损时应垂直安装,流向向上,最大3m/s(图3)　　阀门和关闭装置应安装在下游。　　对于自由流进流出管道,应提供合适的反转管,确保管路始终充满介质(图4)　　对于自由流出管道,不要在最高点或者向下的管路上安装仪表(传感器管道可能会排空或者处出现气泡),(图5)严格按标准规定使用、维护,其中孔板流量计与差压变送器及连接部分引压管线是使用、维护的重点。工作中常遇到不易发现的问题分析及解决方法如下。(1)当孔板损伤或入口锐利度改变,会使孔板上下游产生的差压减少,这时流量计计算结果比实际流量偏小，即流出系数发生变化,测量不确定度将超过标准给出的估算值。解决方法:①按标准对流出系数进行修正或更换孔板，此时新孔板的直径比应略大于旧孔板;②若暂无新孔板更换,应按国家标准对流出系数C进行孔板锐利度修正。(2)孔板变形时,应更换,新孔板的直径比应小于旧孔板。(3)使用中的节流装置应按照国家标准GB/T21446--2008要求定期清洗、检查,当发现测量直管段内表壁有明显冲刷、腐蚀、结垢时应及时更换新的测量管段,否则一般情况下会使孔板流量计计量偏低。若暂无新测量管更换,应对流出系数C按标准进行粗糙度修正。(4)为防止取压开关对差压信号的节流,应将针型阀取压开关改为与导压管相同通径的球型阀。(5)压力变送器、差压变送器准确度要求优于1级,将使用范围控制在量程的1/4~3/4，并尽量使工作点附近示值误差最小。当差压变送器工作在量程的20%以下时,应改变差压变送器量程或更换孔板。(6)仪表严格周期检定。注意仪表零位漂移,定期校准,采用零位漂移小的仪表;为防止静压误差，采用静压误差小的变送器,如EJA变送器。(7)孔板上下游应使用零泄漏轨道球阀。(8)孔板流量计操作人员要做好系统检修,注意平衡阀内漏及导压管漏气.堵塞问题。1.计量原理　　流体通过涡轮流量计时，流速被转换为涡轮的转速，转速再被转换成与流量成正比的电信号，最后在计数器上进行显示和累计。目前，绝大多数涡轮流量计都为一体化智能流量计，除上述机械计量部分外，还包括1台体积计算仪，依据实测工况流量、取压口实测压力、测温口实测温度及内部设定的一些固定参数进行计算，将工况体积转换为可贸易交接的天然气体积，其原理如图1所示。2换算原理2.1工作条件下的体积流量计算实用公式工作条件下的体积流量计算实用公式如式(1)所示：式(1)中，qf为工作条件下的体积流量，m3/s；f为输出工作频率，Hz，由频率计采集；k为系数，m-³，可按流量计铭牌给定值。2.2标准参比条件下的体积流量换算实用公式标准参比条件下的体积流量换算实用公式如式(2)所示：式(2)中，qn为标准参比条件下的体积流量，m3/s；pf为工作条件下的绝对静压力，MPa；pn为标准参比条件下的绝对静压力，MPa；Tn为标准参比条件下的热力学温度，K；Tf为工作条件下的气体绝对温度，K；Zn为标准参比条件下的气体压缩因子；Zf为工作条件下的气体压缩因子。　　工作条件下的压力和温度的准确度取决于测量仪表。标准参比条件下的绝对静压力为101.325kPa，热力学温度为293.15K。输出工作频率由频率计采集得到。在不考虑涡轮流量计测量误差的基础上，研究范围可进一步缩小，可主要从天然气组分对计量的影响和脉动流对计量的影响两方面进行研究。涡街流量计至少保证流量计前15倍管径，流量计后5倍管径。如流量计前有弯头，缩进，扩大等干扰源，则需保证流量计前30–40倍的管径，流量计后6倍管径。流量计应安装于调节阀，压力或温度传感器的上游。　　涡街流量计主要用于哪些介质流量测量：如气体、液体、蒸气等多种介质。利用在流体中设置三角柱型旋涡发生体，则从旋涡发生体两侧交替地产生有规则的旋涡，这种旋涡称为卡门旋涡，旋涡列在旋涡发生体下游非对称地排列。常见问题主要有指示长期不准;始终无指示;指示大范围波动，无法读数;指示不回零;小流量时无指示;大流量时指示还可以，小流量时指示不准;流量变化时指示变化跟不上;仪表K系数无法确定，多处资料均不一致。总结引起这些问题的主要原因，主要涉及到以下方面选型方面的问题。　　涡街流量计技术指标的提高是行业发展的追求，如测量范围，电阻从超导到1014Ω，温度从接近绝对零度到1010℃。如测量准确度，时间测量从30万年不差1秒提高到600万年不差1秒。追求高稳定性和高可靠性随着仪器仪表和测控系统应用领域的不断扩大，可靠性技术在航天航空、电力、冶金、石油化工等大型工程和工业生产中起到维护正常工作的重要作用。　　保障现场仪器仪表的测控系统正常工作的涡街流量计也要求高稳定性和高可靠性。因为新材料的出现和各种加工技术的发展，现代的可靠性按平均无故障时间与10年前相比提高了3倍。　　涡街流量计热敏检测元件灵敏度高，适用于温度(<350℃)和较低密度的气体测量，但因热敏电阻用玻璃封装，较脆弱，敞易受流体中的污物、有害物质及颗粒物的影响，所以被测介质还应足清洁的液体或气体。德国VSEVHM02-3流量计采购电磁流量计中通常采用两类基本的励磁波形，一种是方波，另一种是正弦波。在正弦波励磁模式下，可以有效的降低流体介质对电极的极化作用，能直接波。在正弦波励磁模式下，可以有效的降低流体介质对电极的极化作用，能直接测量管道产生巨大的涡流损耗和磁滞损耗，同时也给测量带来由电磁感应引起的同相和正交干扰。在方波励磁模式下，由于电极会出现极化现象，导致采集的感应电压信号不够准确。方波励磁模式中，在测量非导电液体时，相对较高的励磁频率，比如10Hz到200Hz，可以用来获得好的动态特性或者获得合理的信噪比，但是这种励磁方式有一个严重的问题，其变压器效应会引起流量计的零点漂移并影响测量精度。　　为了避免以上极化现象和变压器效应，减少干扰，本文研究中采用了一种三值方波励磁方式，如图4-5所示，线圈的励磁信号有正、零和负三种值。　　本文采用固态继电器和直流电源的方式产生三值方波励磁电压，其结构如图4-6所示。　　在该电磁流量计励磁方案中，使用LabJackU12控制输出三值方波的模拟量电压信号，通过4个固态继电器组成的开关系统，直接作用到励磁线圈上。智能电磁流量计测量精度不受流体密度、粘度、温度、压力和电导率变化的影响，传感器感应电压信号与平均流速呈线性关系，因此测量精度高。测量管道内无阻流件，因此没有附加的压力损失；测量管道内无可动部件，因此传感器寿命极长。只有当满管时才能获得准确的测量，避免以下安装位置：1.管道高点安装（易聚集气泡）2.直接安装在一根向下的管线的敞开出口前。3.智能电磁流量计注意不要在泵的入口侧安装流量管,以避免抽压而造成的对流量管衬里的破坏.当使用往复、横膈膜或柱塞泵时需要在安装脉冲节气阀.4.当向下管道长度超过5m时，在传感器后安装一个虹吸管或一个放气阀。以避免低压而可能造成的对测量管衬里的破坏。保证满管，减少含气量。　　安装方位通常分为垂直安装和水平安装：　　安装方位：适宜的方位可帮助避免气体的累积和测量管内的残渣存积。　　垂直安装；这种方位对易自排空管道系统很理想，并可不加空管检测电极。　　水平安装：测量电极平面必须水平，这样可以防止由于夹带的气泡而产生的电极短时间绝缘。注意：空管检测功能仅当测量装置为水平安装及变送器外壳向上时能正确工作。如果振动非常剧烈，应将传感器和变送器分开安装。　　基座，支撑：如果公称直径为DN≥350，在能忍受足够负载的基座上安装变送器。注意不允许利用外框承住传感器的重量。这会使外框变形并破坏内部励磁线圈。如果可能，安装传感器避免例如阀门，三通，弯头等组件。　　保证以下所需的进口和出口直管段以确保测量精度：入口长度>10×DN出口长度>5×DN传感器及变送器接地传感器处于管道中心位置　　智能电磁流量计接地：传感器及介质必须有相同的电势用来保证测量精度及避免电极地腐蚀破坏。等电势通过在传感器内装地参考电极保证。如果介质在无衬里并接地地金属管中流动，它可通过连接到变送器外壳而满足接地要求。对于分离型地接地同上一样。孔板流量计的主要部件高级孔板阀(采用高级型阀式孔板节流装置),主要用于差压式流量计的信号的产生和传输,可实现在线更换孔板,不影响输送介质,无附加管路;装置内有孔板安装定位机构,标定准确度等级为0.5级;该装置设有上、下两个密封腔,以及滑阀部件,无旁设附加管线,装置上、下腔间的密封件采用全硬密封结构，阀板和阀座采用22Cr堆焊硬质合金,设有注入密封脂辅助结构,可以防止阀座、阀板密封面上污物的沉淀;采用法兰取压标准孔板作为流量检测元件。　　孔板流量测量系统一般由节流装置(标准孔板)、差压变送器及数据处理器(开方积算器或计算机)组成。孔板流量计是将标准孔板与多参数差压变送器(或差压变送器、温度变送器及压力变送器)配套组成的高量程比差压流量装置,它可测量气体、蒸汽、液体及引的流量,广泛应用于石油、化工、冶金、电力、供热供水等领域的过程控制和测量。节流装置又称为差压式流量计,是由一次检测件(节流件)和二次装置(差压变送器和流量显示仪)组成广泛应用于气体.蒸汽和液体的流量测量.具有结构简单,维修方便,性能稳定。插入式热式气体质量流量计的信号发生模块包括两个传感器探头、温度补偿电桥和电压调整电路三部分/如图所示,本课题所设计的是插入式恒温差质量流量计,采用热消散效应，所以我们选择铂热敏电阻Pt20和Pt1000分别作为流量计的流量探头和温度探头，铂热敏电阻的阻值对温度反应灵敏.与所处环境温度基本呈线性关系,确保了我们对流量计精度的要求;同时，铂热敏电阻的温度系数大,在测量范围内,物理化学性能稳定,可以反复加热冷却,使用寿命长,完全可以用来做传感器材料,保证流量计的稳定性要求;而且热敏电阻的体积可以做到很小,减小插入式热式气体质量流量计对流体流动状态的影响,保证流量测量值的真实有效。为促使电磁流量计实际使用寿命增加，把故障实际发生率把控至最低范围，务必强化对电池流量计日常维护管理。一是，变送装置管内壁部位，需定期清理好结垢层，对绝缘衬里优良绝缘性起到良好保障作用；二是，生产运行期间，定期检查仪表，属于保证后续湿气与水下运动关键，特别是检查接线口好仪表端盖处密封性，以去吧仪表内部不会进入水与湿气；为确保仪表有极高的密封性，应时刻在壳体盖螺纹位置涂好润滑黄油，且需防止因碰撞而受损；三是，流量计实际运行期间，仪表零点务必要定期标定好，确保电磁流量计可实现有效接地；四是，电磁流量计实际使用部门应当为每个技术人员建立起短期与长期的培训计划，设定出具体的培训内容与要求，要根据相关技术人员的实际技能情况，制定有针对性的培训计划。从而促进仪表技术人员对电磁流量计实际期间故障问题的实时检查分析及排除能力，强化对电磁流量计日常的维修处理，以确保更好地使用电磁流量计。德国VSEVHM02-3流量计采购1.正确地安装   正确安装涡街流量计传感器是确保测量精确可靠的首要前提,若在安装地点和方式选择.上失误轻者影响测量精度重者会影响传感器的使用寿命甚至损坏传感器。 ①保证适当的直管段   安装传感器时,一般要求上游直管段长度15-40DN下游段长度5DN,可根据上下游管道的情况适当调整以保证测量精度。传感器也应避免在架空的非常长的管道上安装传感器这样时间一长后,由于传感器的下垂容易使传感器与法兰间的密封泄漏,若不得已要安装时必须在传感器的上下游2D处分别设置管道支架等紧固装置。 ②避免较强的振动   传感器应避免安装在振动较强的管道上,若不得已要安装时,必须采用减振措施,在传感器的上下游2D处分别设置管道紧固装置并加防震垫。在空压机出口处振动较强不能安装传感器应安装在储气罐之后。 ③根据测量流体选择合适的安装方式   在对高压风测量时,可以选择将涡街流量计传感器安装于水平管道或垂直管道.上但如果高压风中水份含量较高,水平安装时传感器应安装在管线的较高处,垂直安装时气体流向应由下向.上。无论水平或垂直安装流体流向必须与传感器表体.上的流向箭头保持一致。④对外部环境的要求   传感器避免安装在温度变化很大的场所和设备的热辐射范围内若必须安装应有隔热通风措施。在潮湿、含有腐蚀性气体的环境中安装时必须做好防潮及隔离措施。外因为电噪声会干扰传感器的正确测量,因此安装位置要远离大功率变压器、电机等干扰设备。 2.正确设定参数   流量积算仪具有良好的全中文界面,以方便用户操作。正确进行参数设定是保证计量精度的前提。测量介质选择空气,因为对高压风的体积流量计量不需要压力温度补偿,因此测量信号设置为工作状态下的体积流量输入信号选择频率瞬时流量的单位默认为m³/h不需要用户设定。电磁流量计未输出流量信号故障问题，通常是因电缆或电源故障、管道内部没有充满流体介质、液体相反流动方向等因素所致。对于以上可能会引发故障问题因素，需对仪表的电源供电与电缆连接情况做好细致检查，并对管道内部测量流体的介质流动方向正确与否、管道是否充满等实施细致检查。电磁流量计具体运行期间，需确保仪表内部所测定流体流动为正确方向，要和壳体上方箭头方向相一致。流体介质并没有充满管道大部分是因传感装置安装位置或者测量管网位置并未与设计安装实施标准相吻合。如图1所示,c、d位置处为传感装置最佳安置位置；细致检查传感装置器件完整性、测量管道内壁期间，需注重对传感装置重点零部件、各个接线端完好性的检查。仪表若未输出流量信号，也会因转换装置故障问题所致，可及时将线路板替换好，做好转换装置故障排查工作。较低流量与仪器参数设定期间，小信号较高切除设定，流量一边会有不显示现象产生。对此，务必注重对此方面故障问题的检查分析及有效排除，及时做好相关零部件更换处理，保证整个仪器可维持良好运行状态。磁翻板液位计常用介质：　　热水，盐水，氯水，液化石油气、液氨、乙烯、乙烷，汽油、柴油，食用油，丁二烯，甲醇、环氧（丙烷），二甲苯、轻油、乙醇（酒精），丙酮、氨水、粗苯、啤酒、重油、牛脂、乙苯，水、醋酸、樟脑油，盐酸、焦油、氯磺酸、硝基苯、FR－22，液碱、麦芽糖、20％稀硫酸、硫酸二甲酯，液氯、稀硫酸、浓硝酸、FR－12、氯仿，8％硫酸、发烟硫酸、高氯酸、溴水磷酸、氟油等等。磁翻板液位计应用行业　　电力行业：高/低加，除氧器，凝汽器，锅炉汽包，热井，输水箱，油箱，热网加热器，化学水处理，脱硫脱销工程等　　化工行业：罐区，化学池等，储罐，贮槽，反应釜　　煤化工：甲醇、二甲醚、合成氨/尿素、煤制烯烃、煤制油等　　冶金行业：冷却水处理　　水处理行业：氧化池，沉淀池，水箱，水池等等　　在工业生产中，液位计是必不可少的一环，具有重要的作用。出现孔板流量计反向安装这种情况的原因有二：1.操作人员未进行岗前培训,技术不熟练,不熟悉工艺流程走向；2.由于操作人员在更换孔板,清洗检查节流装置,进行工艺改造安装时,或在进行训练的过程中,粗心大意，现场监督,检验不到位等.出现此情况时,孔板下游锐角边经缘朝向上游,其结果将直接影响计量偏低,反映在现场是差压下降一个台阶,而由于现场原因未能及时发现并纠正.其引起流量偏低的影响率,据国外实验研究资料数据为-12%~-17%,一般情况下,雷诺数不变时,高β值与低β值之间的流量偏差值为±2%,管径雷诺数越低,其流量偏差越大。　　此外,在更换孔板以后,其配套产量计算参数必须同步更换,否则会出现相当大的正负偏差,若由小孔径换大孔径,参数未更换,则流量计量将偏高;反之,流量计量将偏低,在日输气量大的用户计量中,造成的损失将是很大,甚至是难以弥补的。　　从以上分析,我们不难看出,孔板流量计反向安装,参数的错误是可以通过操作人员认真仔细的操作,培训来杜绝的,在天然气商品贸易结算中,是绝对不允许有此现象发生的,所以制定一套科学的严格的现场计量监督制度是很有必要且很重要的。如何解决电磁流量计无输出信号或输出值有偏差第一如果管道内测量介质不满管电磁流量计就无法正常工作.因为在介质不满管的情况下电磁流量计会产“生最为常见的应用程序故障,产生这种现象可能是由于营道中介质流速非常低造成不满管流量计测量误差增大或者介质未能满过电极从而流量计根本无法进行工作.需通过工艺调整必须保证管道内测量介质充满才能使用电磁流量计进行测量.第二测量介质中含有大量空气和气体也会造成电磁流量计无法正常工作。这些气泡的存在造成流量计无法准确辨别干扰了其准确的测量。第三电磁流量计不能用于持续时间较短的配料操作,这是由于电磁流量计无法正常反复启动和停止,它的启动到正确读数之间存在一个时间滞后问题。第四电磁流量计本身不能计量质量流量.电磁流量计是一种速度式流量计测量的是体积流量若要测量质量流量必须配合高精度的密度测量装置来进行换算。
