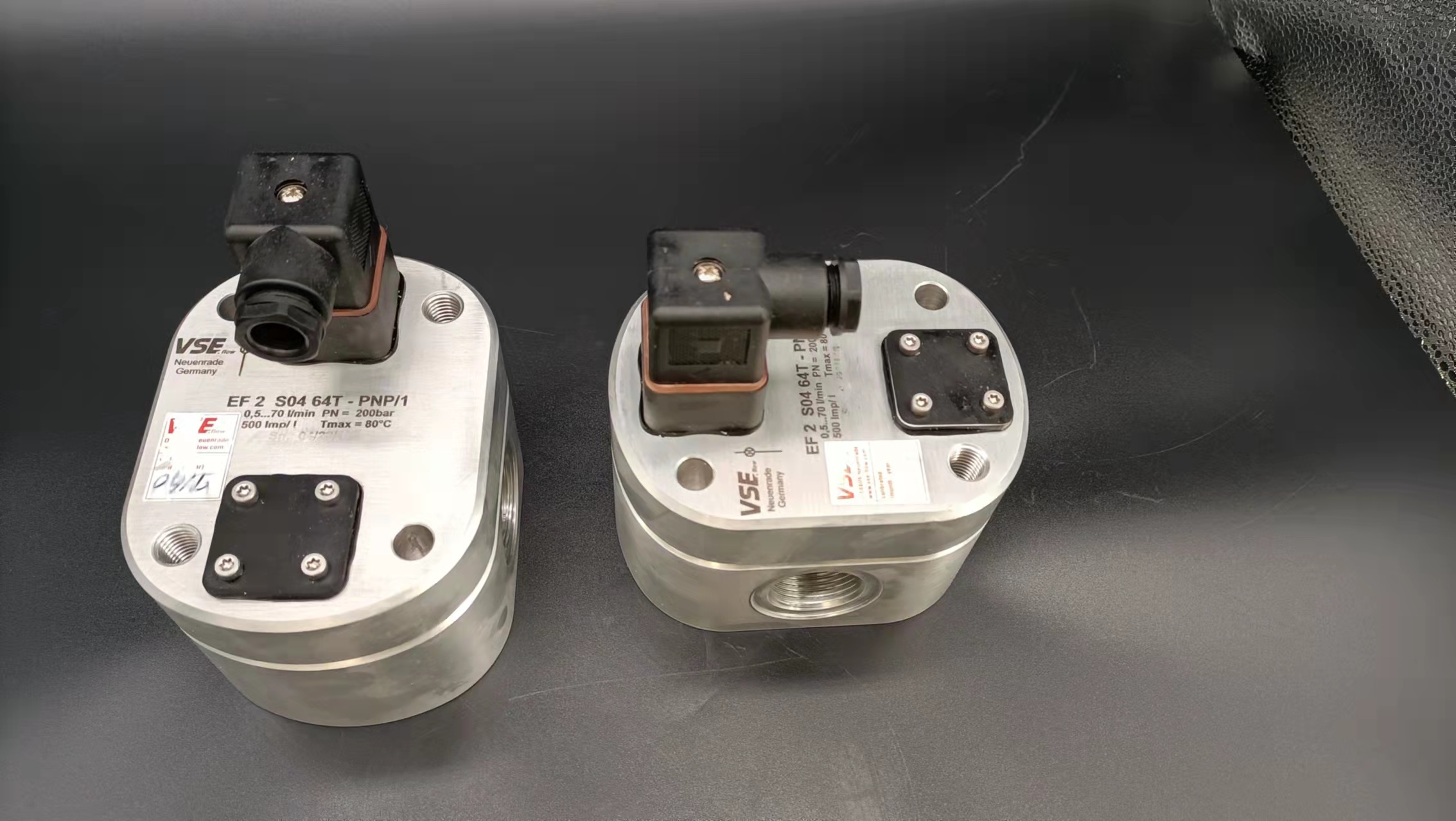

德国VSEAP1流量计中文样本同时我们还经营：1)电磁流量计:电磁流量计工作原理基于电磁感应定律。当具有一定导电率的液体在磁场中移动时，产生电动势。国内外使用这类流量计较多，它具有准确度高量程较大、无水头损失、直管段要求短等优点。但造价随着管径增大而成倍增加。2)插入式涡轮流量计:插入式涡轮流量计是将旋转叶轮的涡轮头与不锈钢杆连接插入管中的装置。当流体流动冲击涡轮叶片转动时，用测量涡轮的转速来反映流体流量。它只能测知管内某点的流速靠仪表系数来推算平均流速。分切向式涡轮头和轴向式涡轮头两种，安装或维护时可以不断水;造价相对较低。3)超声波流量计:超声波流量计近年来在国内外给水行业大口径水管上用得较多。它具有准确度高量程大、无水头损失、安装方便等优点:其造价不因管径增大而增加，适用于较大管径场合。此类仪表从原理到结构都很复杂，故障排除较困难。4)涡街流量计:涡街流量计是利用管内水流遇障碍物(挡体)产生震荡运动的规律制成的震荡现象称卡门涡街。由于没有可动部件和感压孔，所以不宜受水中杂质影响，也不宜磨损或发生障碍，但管中流速不宜太低。5)均速管、文丘利流量计:均速管是一种多孔采集断面流速即能测知平均流速的装置其优点是便于安装水头损失小造价较低;缺点是流速低时，压差较小，准确度低。文丘利流量计是-种比较可靠稳定性好的流量计，但造价较高。智能电磁流量计测量精度不受流体密度、粘度、温度、压力和电导率变化的影响，传感器感应电压信号与平均流速呈线性关系，因此测量精度高。测量管道内无阻流件，因此没有附加的压力损失；测量管道内无可动部件，因此传感器寿命极长。只有当满管时才能获得准确的测量，避免以下安装位置：1.管道高点安装（易聚集气泡）2.直接安装在一根向下的管线的敞开出口前。3.智能电磁流量计注意不要在泵的入口侧安装流量管,以避免抽压而造成的对流量管衬里的破坏.当使用往复、横膈膜或柱塞泵时需要在安装脉冲节气阀.4.当向下管道长度超过5m时，在传感器后安装一个虹吸管或一个放气阀。以避免低压而可能造成的对测量管衬里的破坏。保证满管，减少含气量。　　安装方位通常分为垂直安装和水平安装：　　安装方位：适宜的方位可帮助避免气体的累积和测量管内的残渣存积。　　垂直安装；这种方位对易自排空管道系统很理想，并可不加空管检测电极。　　水平安装：测量电极平面必须水平，这样可以防止由于夹带的气泡而产生的电极短时间绝缘。注意：空管检测功能仅当测量装置为水平安装及变送器外壳向上时能正确工作。如果振动非常剧烈，应将传感器和变送器分开安装。　　基座，支撑：如果公称直径为DN≥350，在能忍受足够负载的基座上安装变送器。注意不允许利用外框承住传感器的重量。这会使外框变形并破坏内部励磁线圈。如果可能，安装传感器避免例如阀门，三通，弯头等组件。　　保证以下所需的进口和出口直管段以确保测量精度：入口长度>10×DN出口长度>5×DN传感器及变送器接地传感器处于管道中心位置　　智能电磁流量计接地：传感器及介质必须有相同的电势用来保证测量精度及避免电极地腐蚀破坏。等电势通过在传感器内装地参考电极保证。如果介质在无衬里并接地地金属管中流动，它可通过连接到变送器外壳而满足接地要求。对于分离型地接地同上一样。德国VSEAP1流量计中文样本严格按标准规定使用、维护,其中孔板流量计与差压变送器及连接部分引压管线是使用、维护的重点。工作中常遇到不易发现的问题分析及解决方法如下。(1)当孔板损伤或入口锐利度改变,会使孔板上下游产生的差压减少,这时流量计计算结果比实际流量偏小，即流出系数发生变化,测量不确定度将超过标准给出的估算值。解决方法:①按标准对流出系数进行修正或更换孔板，此时新孔板的直径比应略大于旧孔板;②若暂无新孔板更换,应按国家标准对流出系数C进行孔板锐利度修正。(2)孔板变形时,应更换,新孔板的直径比应小于旧孔板。(3)使用中的节流装置应按照国家标准GB/T21446--2008要求定期清洗、检查,当发现测量直管段内表壁有明显冲刷、腐蚀、结垢时应及时更换新的测量管段,否则一般情况下会使孔板流量计计量偏低。若暂无新测量管更换,应对流出系数C按标准进行粗糙度修正。(4)为防止取压开关对差压信号的节流,应将针型阀取压开关改为与导压管相同通径的球型阀。(5)压力变送器、差压变送器准确度要求优于1级,将使用范围控制在量程的1/4~3/4，并尽量使工作点附近示值误差最小。当差压变送器工作在量程的20%以下时,应改变差压变送器量程或更换孔板。(6)仪表严格周期检定。注意仪表零位漂移,定期校准,采用零位漂移小的仪表;为防止静压误差，采用静压误差小的变送器,如EJA变送器。(7)孔板上下游应使用零泄漏轨道球阀。(8)孔板流量计操作人员要做好系统检修,注意平衡阀内漏及导压管漏气.堵塞问题。1、电磁流量计传感器外壳未接地出现的误差。一般情况下，传感器都是在金属管道上进行安装，并且金属管道都是在地下，很多人因此认为对于仪表的外壳就不需要再做接地处理了。但是，这么操作却是忽略了两个重要问题:一方面是金属管道都做了防腐蚀处理，金属管道与地不能大面积接触;二是传感器一般都由胶皮垫连接着法兰而与金属管道分隔开，所以造成了传感器的接地电阻大大增加，影响了流量计的测量结果，进而形成了误差。另外，由于电动势检测一般均为几毫伏左右，这也容易造成杂散电流对检测结果的影响。 2、干扰环境下的输出信号误差分析。对于一般的电磁流量计来说，传感器即电极与转换器之间的连接电缆应做到尽可能短。因为传送信号的电缆过长，电缆本身的分布电容造成的负载效应就会引起较大的测量误差，同时也对信号受到干扰的几率大大增加。在测量时，还要注意到走线方面，务必做到信号线与电源线分开走线，这样就能防止产生“寄生电容”的干扰。目前很多场合已经用上了数字输出仪表，以求获得最为准确的测量数据。 3、强电、强磁环境下的误差分析。流量计工作环境方面，要注意尽可能地与强电、强磁等设备的距离远一些。由于电磁流量计在接地后，其周边的附近如果也有一些其他的强电、强磁等设备也在接地，会造成流量计产生接地压降，使电磁流量计接地电位变化，进而对测量结果形成误差。另外，流量计如果是在非常强的磁场下工作，比如变压器等强电磁设备附近使用，周边磁场环境的强度超过电磁流量计电磁兼容的幅度时，会对测量结果的准确性造成很大的影响。  涡街流量计也称之为旋涡流量计或卡门涡街流量计。可以适用于管道内多种流体(气体液体、蒸气)的流量测量。其特点是压力损失小，量程范围大,精度高,在测量工况体积流量时可以对流体的压力和温度参数自动进行修订。该流量计可以将测量结果进行模拟标准信号或数字脉冲信号的输出,容易与计算机等数字系统配套使用，是一种比较先进、理想的测量仪器。   在流体中设置非流线型漩涡发声体时,在涡街流量变送器中的三角柱形的旋涡发生体后会上下交替产生正比于流速的两列旋涡，这种旋涡称为卡门旋涡(见图1)。旋涡的释放频率与流过旋涡发生体的流体平均速度及旋涡发生体特征宽度有关,用下式表示: 式中ƒ--旋涡的释放频率 ,单位为Hz; Ʋ--流过旋涡发生体的流体平均速度,单位为m/s; d一旋涡发生体特征宽度,单位为m; St一斯特劳哈尔数(Strouhal number) ,无量纲，它的数值范围为0.14 ~ 0.27 St是雷诺数的函数,   通过测量旋涡频率就可以计算出流过旋涡发生体的流体平均速度Ʋ,再由公式   求出流体流过涡街流量计的流量q。(式中A为流体流过旋涡发生体的截面积。)德国VSEAP1流量计中文样本电磁流量计是一种测量导电介质体积流量的感应仪表，在进行现场监测显示的同时，可输出标准的电流信号，供记录、调节、控制使用，实现检测自动控制，并可实现信号的远距离传送。电磁流量计具有精度高、灵敏度高、稳定性好等优点，在供水企业中有着广泛的应用前景，特别是在大口径、安装环境好的工厂、居民区等场所，虽然智能电磁流量计的使用已经非常成熟。但是，仍有一些问题需要注意。一、信号传输问题：　　　　一体式智能电磁流量计在区域管网中运行时，可以为城市供水调度提供一定的决策信息。因此，用户对电磁流量信号的实时性和连续性提出了更高的要求。如果智能电磁流量计能完成仪器本身信号的自动转换和无线传输，减少数据采集的兼容或相互转换等困扰，那将为企业的使用提供便利，也将为仪表的推广应用增加更大的优势。二、电源问题：　　　目前电磁流量计不自带电源，造成了室外安装不方便，一旦断电，将造成用作结算水表的流量计数据缺失，这样对其断电时段缺失水量的计量与推算也就提出了新的问题。若电磁流量计能自带电源，就能从根本上解决这一问题，也将促进其在结算水表中的推广应用。三、防雷问题：　　　一体式智能电磁流量计在雷雨天气覆盖较广的地区防雷是个重要的工作。在严格做好接地、电源保护后，在空旷地区安装的电磁流量计被雷击的概率还是很高。所以简单有效的办法是提高流量计自身的防雷性能，如不能根本性解决，则应对其内部电路进行分离保护，这样即使雷击损坏，也能降低更换成本。流量计中有一款叫做气体涡轮流量计，对于不常用到的用户来说肯定很陌生。如果您使用过此款流量计时一定会给它本身的优点所吸引。那么针对那些对于气体涡轮流量计认识不是很深的用户今天我们就来介绍一下关于气体涡轮流量计的组成还有它的工作原理更重要的还有它的仪表系数的计算方法介绍：　　气体涡轮流量计是一种速度式流量计，是近些年来迅速发展起来的新型仪表，这种流量计具有精度高、压力损失小、量程比大等优点，可测量多种气体或液体的瞬时流量和流体总量，并可输出0-10mA?DC或4-20mA?DC信号，与调节仪表配套控制流量。气体涡轮流量计的组成　　气体涡轮流量计主要由涡轮流量变送器和指示积算仪组成[1]。涡轮流量变送器把流量信号转换成电信号，由指示积算仪显示被测介质的体积流量和流体总量。气体涡轮流量计的工作原理　　流体流经传感器壳体，由于叶轮的叶片与流向有一定的角度，流体的冲力使叶片具有转动力矩，克服摩擦力矩和流体阻力矩之后叶片旋转，在力矩平衡后转速稳定，在一定条件下，转速与流速成正比，由于叶片具有导磁性，它处于信号检测器(由永久磁钢和线圈组成)的磁场中，旋转的叶片切割磁力线，周期性地改变线圈地磁通量，从而使线圈两端感应出电脉冲信号，此信号经过放大器的放大整形，形成有一定幅度的连续的矩形波，可远传至显示仪表，显示出流体的体积流量或总量。气体涡轮流量计仪表系数的理论表达式　　作用在涡轮上的力矩可分为以下几个：流体通过涡轮时对叶片产生的切向推动力矩M1;流体沿涡轮表面流动时产生的粘滞摩擦力矩M2;轴承的摩擦力矩M3;磁电转换器对涡轮产生的电磁反作用阻力矩M4。　　由此可建立涡轮的运动微分方程：(1)式中：J为涡轮的转动惯量;ω为涡轮的旋转角速度;τ为时间。当流量恒定时，涡轮达到匀速转动，所以M1=M2+M3+M4。推动力矩可表示为：M1=a1qv2-a2ωqv (2)式中：a1、a2为与涡轮传感器结构和流体密度有关的系数;qv为流量，L/s。由于气体涡轮流量计在量程范围内属于紊流工作区，固以下计算只考虑紊流时的情况。反作用力矩中的M2，在紊流时可近似表示为：M2= a3qv2 (3)通常M3和M4相对于M2比较小，但为了提高计算精度，这里根据文献[3]推导出了它们的表达式：M3=a4ω2/3 (4)M4=a5ω3 (5)分别将式(2)、(3)、(4)、(5)带入式(1)并经整理可得：qv2 - a6ωqv = a7ω2/3 + a8ω3 (6)式中：a6、a7、a8为经整理后的综合系数。电磁流量计传感器得到的测量信号很弱，一般为微伏、毫伏级别，要进行精确测量就需要对其进行放大处理。前置放大电路的作用就是把传感器得到的微弱的流量信号放大，同时还可以抑制变送器两电极对地之间存在的同相干扰。前面提到放大电路输入阻抗Ri和信号源内阻R5组成分压电路如图2.10。 　　为了降低电磁流量计信号源内阻的影响，放大电路要采用高输入阻抗。同时为了解决供电电源干扰耦合到输入回路所带来的工频干扰以及励磁磁场的交变变化所产生的其它干扰(共模干扰)，我们采用差分电路来减少共模干扰的影响。线路如图2.11该电路特点是一个差分电路，只对两信号差值进行放大，它的差分能力用抑制比来表示。两个输入对地电位相异时的增益和电位相同时的增益之比即称为“抑制比"，理想上抑制比可以无穷大。这样我们就能用这个电路测量传感器两个电极之间的电位，这样两电极对地的干扰电压(同相干扰)可以在放大时受到抑制。综合起来，此电路具有放大放大差模信号、抑制共模信号、输入阻抗高、输出阻抗低、失调小、温漂小、线性好和增益稳定可调等优点。 　　电磁流量计电路由三个放大器组成A1、A2、R1、R2和RG组成的第一级放大电路为同相放大电路，该电路实际是两电压跟随器，它们两个反相端由恐相连，具有非常高的输入阻抗，适合放大微信号；R3、R4、R5、R6和A3组成第二级基本差动放大器，它可以消除第一级的共模信号，整个电路通过对RG的改变来调整放大倍数。　　按照差模和共模输入的定义，可将VI1和VI2表示为： 　　令运算放大器A1、A2、A3的输入失调电压分别为VI01、VI02、VI03，A1和A2相互失调电压为VI0，失调电流为VI0；其中VI0=VI01-VI02,这样简化得到图2.12。
