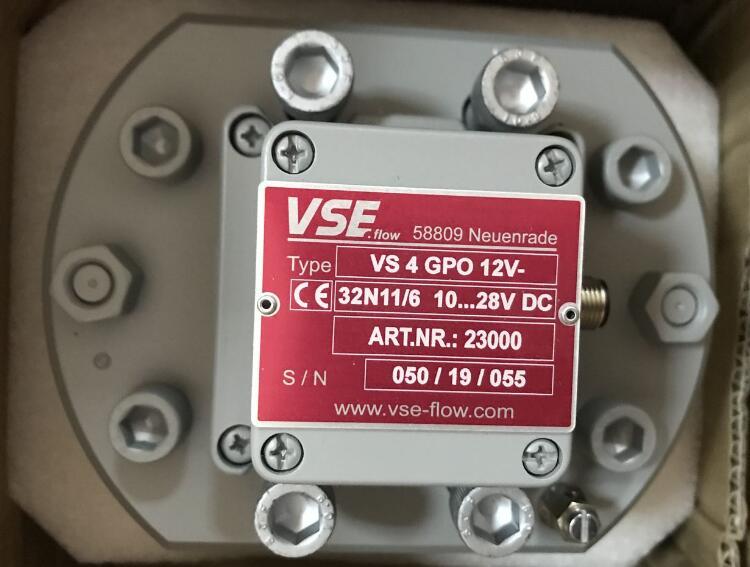

德国VSEVHM01-2流量计厂家价格同时我们还经营：1.正确选择外夹式超声流量计测量点和进行准确的管道参数测量发射器安装位置的选择遵循以下原则:选择充满流体的管段,如流体上流的垂直管段或完全水平的管段;测量点位置应远离弯管段、通、节流阀、阻尼孔、缩径管段或其它会引起紊流的管段,至少有10D管径的上游直管段和5D的下游直管段。对在泵、控制阀或套管弯曲段后的测量点,为保证更佳精度,其上游直管段长度会要求长达30D任何地方的测量点,一般只需5D的下游直管段。在水平管段上,发射器一般安装在管侧面的正側线上(以避免管道底部沉淀物或管道部的气泡、气穴引起信号丢失)。注意保证管表温度不超出发射器的额定工作温度。zui好选择内部没有腐蚀或锈斑的管段,减少测量的困难和不准确性。如不能完全按以上选点要求进行,仍有可能获得流量测量信号,但信号较弱,精度会降低。(注:D为被检流量计标称口径。)2.超声波探头的安装　　选择合适的发射器安装测量点后,对超声流量计进行设置,根据管径的大小,选择合适的安装方法。当被检流量计标称口径≤200m时采用V法测量,标称口径>200m时采用Z法安装。将发射器安装选定的位置清洁干浄并去掉上面的锈斑剥皮和油漆,注意在水平测量管道发射器须安装在3点和9点位置。因为管道内上部位置往往聚有气泡或气穴,低部又集有沉淀物,从而引起信号丢失。将耦合剂沿纵长方向涂在每个发射器发射面的中央位置上。注意安装发射器时要将耦合剂进行挤压保证发射器和管表之间无气泡存在。用不锈钢带或尼龙带将发射器紧固在管表测量位置注意让发射器中线与管侧接触中线保持水平。超声流量计测量探头安装时,应根据管道水流方向以及两个探头上的流向标志正确安放上游发射器和下游发射器。3.其他干扰的排除　　在周期性比对测试中,每次测量点应固定的永久性测量点。在比对测试完成后,在超声波探头的四周管壁涂刷防腐漆,取下超声波探头后在安装位置抹上黄油,并贴上一块塑料布,用以保护测量点。下次测量时,取下塑料布,擦掉黄油,用手锤击打测量点,将管道内壁新近结垢震掉,按防腐漆所留下的标记装上换能器即可测量,方便准确。若声波信号接受很弱或时有时无,则可能是管道内壁结垢太厚,或者是管内含有大量气体,使声波经常被阻断所致。可先用手锤击打测量点,如果接受的信号强度不断上升,说明是管壁结垢引起。如击打无效,则多为管内含有大量气体所致,排除气体即可。此外。还可以改变便携式超声波流量计探头安装位置或方式,探测现场管段流动状况。例如,沿着管圆周移动两换能器,核对所测不同位置的线平均流速,zui大流速处可能就是zui接近实际的平均流速位置,因为在最不对称位置的流速畸变所形成的平均流速读数最小。比较探头按Z法和V法安裝所测得的流速,如两者相差很大,表明存在严重横向流动,也就是有旋转流的迹象,应引起注意,采取措施。总之,用便携式超声波流量计对在线电磁流量计进行比对测试,只要准确操作,尽量减少随机误差和附加误差,基本上可以对外夹式超声流量计现场测量的稳定性和重复性作一个大致的定性评估。对于确实测量不稳定、精确度和稳定性偏差较大的长期现场应用的电磁流量计可以及时检测出来,从而采取更精确和更有针对性的方法和措施,满足现场计量和测试的需要。1.一次测量元件引起的误差　　孔板流量计中的节流元件是尖锐的直角边缘，流体在节流元件的入口收缩，根据伯努力方程，流速增加，压力减小，孔板的测量原理就是根据孔板入口和出口的压差进行测量的。孔板平钝后流出系数增大，产生测量误差。流出系数对蒸汽流量测量的影响是普遍存在的。  测量管也是节流装置的组成部分，其结构尺寸对流体流动状态有重要的影响，测量管除满足前10D后5D的要求外，还对内表面的光滑度有要求。粗糙管的流速分布与光滑管是有区别的，流出系数也不相同，管道结垢、腐蚀，流出系数发生变化，产生测量误差。　　对于孔板入口边缘磨损的问题，我们可以选用标准喷嘴，由于喷嘴入口是一个光滑的曲面，它的抗磨损，抗积污，抗变形程度远好于孔板，流出系数稳定性也比孔板好，压力损失也比孔板小得多，而且它的检定周期为4年，大大减少了维护费用。　　对于测量管的问题，在管道安装时就尽量选用光滑度高，质量好的管道，必要时请专业厂家定制测量管道、连接法兰，冷凝器等，补偿用的温度和压力测量点也可以统一开工获取。虽说一次性投资高些，但由于投入使用后没有特别原因，一般不进行更换，还是使用周期越长越好，这样综.合经济效益还是高些。2.测量信号的传递失真　　测量信号传递是孔板前后的差压信号经导压管传递到差压变送器，由于结构的不同，孔板流量计不同于涡街流量计那样直接装在管道上，它需要进行信号传递。对于蒸汽流量测量而言，传递部分可由阀门，导压管，冷凝器等部件组成。对于信号传递部件来讲，应保证传递信号不失真。实际使用中的大部分故障，往往是信号传递失真引起的。差压信号产生的传递失真比作为补偿用的温度和压力信号失真影响更大，必须引起注意。冷凝器在信号传递中处于关键位置，冷凝器中的液面保持一定高度，多余的冷凝液要回流到蒸汽管道，既要保证冷凝器中蒸汽很好地冷凝，又要使冷凝液回流畅通无阻。　　气相导压管的一次根部阀门应保证蒸汽气相进入冷凝器，冷凝器里面多余的冷凝液回流到蒸汽管道，否则两只冷凝器液面不能保持相平，会对差压信号产生附加误差。一次根部阀门尽量选用闸阀，保证压力信号传递通畅无阻，减少测量误差。　　测量用的导压管要加保温伴热，否则冬季不能正常工作。不管采用电伴热还是蒸汽伴热，一定要保证两只导压管受热均等，不然会因导压管中的液体的密度不同而产生附加差压误差。　　作为压力补偿用的变送器一般和压力取压口不在同一高度上，如果变送器比取压口低，所测出的压力为管道中蒸汽的压力加上导压管中冷凝液产生的压力，可在变送器中进行正迁移将这部分压力迁移掉。使变送器测出的压力为管道中实际蒸汽压力。3.蒸汽密度问题产生的误差　　测量蒸汽质量流量时要根据蒸汽的密度进行计算，因蒸汽的密度计算不准确产生测量误差。蒸汽流量测量仪表中涡街流量计是用工艺车间提供的蒸汽密度值为参考值，不是实际的密度值，得出的蒸汽流量会和实际流量有误差。选用涡街流量计时，最好选用能进行温度和压力补偿的型号，并且安装测温和测压元件取得温度和压力数值。孔板式流量计测出的流量由DCS系统显示，没有进行温度压力补偿。为了提高测量的准确度，必须进行温度压力补偿。对于孔板流量计，取得差压信号的同时，还需测得温度和压力信号，通过DCS中的专用软件进行温度和压力补偿。4.相关系数的影响　　流出系数C和可膨胀系数ε在一定范围内可看作常数，但是，当蒸汽的状况偏离设计状态时，其流出系数C和可膨胀系数ε就会发生变化，就不能视为常数。测量小流量时，随着雷诺数变小，流出系数C将产生较大的变化。测量高压时，则必须考虑气体的可膨胀系数ε的影响，如果我们只补偿密度变化的影响，即使实现了对密度的完全补偿，其它各参数变化累加后的最大误差仍达6%左右，其中，可膨胀系数ε引入的误差最大。所以，要想提高仪表的测量精度，除补偿密度外还应考虑整个补偿方程中其它参数变化的补偿问题。DCS中的蒸汽测量模块中，不仅有密度补偿方式,还有流出系数C和可膨胀系数ε的修正办法，只要我们选用合适的流量测量模块，就能提高蒸汽流量的测量准确度。　　一般认为，蒸汽干度X较高(X≥95%)时流体可视为单相流体。温度压力补偿可按通常方法进行。但出现-定误差。干度越低密度越大。在蒸汽干度较低(X<95%)时，管道中的流体处于二相流状态。情况严重时，流体分层流动，产生误差更大。目前还没有在线的干度测量仪表测量蒸汽的干度，最好的办法就是加强蒸汽传输管道的保温，提高蒸汽的过热度，使蒸汽的干度较高，孔板流量计测量也比较准确。涡街流量计安装方式的选择 涡街流量计既可安装在水平管道上，也可安装在垂直管道上。　　因为涡街流量计是一种速度式流量计,要实现准确测量,必须注意保证满管测量,故在水平管道上安装涡街流量计,一般应选择安装在管道的最低处，安装在垂直管道时，流体的流向应自下而上。　　涡街流量计直管段要求 涡街流量计的安装对其前后直管段的要求是非常苛刻的,流量计上游要保证有10D~35D 的直管段(D为管道直径),流量计下游直管段应不小于5D,上游直管段长短视上游有无直角弯、扩大管、缩径管而定。　　特别注意，在直管段满足要求的情况下,流量计应尽量选择安装在前后直管段尽量大的管道位置处，这样能够保证流量计上下游节流件所造成的紊流不致影响到流量计测量精度。涡街流量计安装位置的选择1)管道的强烈震动会对涡街流量计的测量产生一定的影响,故在选择涡街流量计安装位置时,应尽量避免安装在有强烈震动的管道上,以免影响测量精度.当管道有震动时，必须采取减震措施。2)工频干扰信号存在也会对涡街流量计的测量产生非常大的影响，工频信号会叠加到测量信号中去。故涡街流量计尽量避免安装在大功率电动机等存在的环境里，在此环境下,必须采取做好仪表接地，选用屏蔽电缆，信号的传输方式采用直流信号等措施消除工频干扰。3)涡街流量计漩涡发生体的迎流面必须正对着流体流动方向，安装时应特别注意，否则会产生非常大的偏差。4)在涡街流量计带有流量调节的系统中,涡街流量计即使满足直管段要求,也必须安装在调节阀前。否则调节阀产生的射流会对涡街流量计的测量产生影响，会出现阀门开小,流量反而增大的现象。1.流量测量　　现阶段，涡轮流量计对脉动流的直接测量还存在很大困难，但可通过误差方程分析、实验室试验和专业的脉动流量误差检测设备检测分析某一特定脉动流的测量误差。前两种方法基于脉动流的振幅和频率的可测量性，振幅和频率的测量可通过激光多普勒技术、热线风速仪法等。专业的脉动流量误差检测设备已有设备制造厂家在生产。1.1误差方程分析　　通过对机翼理论的研究，可列出涉及惯量、夹角、叶轮半径、角速度等参数的误差运动方程，通过编程可求得针对某一特定涡轮流量计的不同振幅和频率脉动流的测量误差。依据动量守恒定律，可列出包含流速、切线速度等参数的非线性微分方程，通过计算和分析可理论推导测量误差。1.2实验室试验　　现场实测脉动流的特性，采用已知标准体积压缩空气，在实验室模拟脉动流，将测量值与标准体积进行对比，分析测量误差。1.3误差检测设备检测　　上海某公司生产的一种燃气脉动流误差检测设备，可较精确地测得脉动误差值，但暂未在山西省广泛应用。在绝大多数燃气公司的实际运行管理过程中，脉动流的特性参数无法在日常运行监测数据中获取，因此，主要定性地说明脉动流对涡轮流量计计量偏差的影响。2.测量误差　　已有很多学者针对脉动流对计量的影响进行了研究。分析结果可知，由于叶轮受流体加速影响小，受流体减速影响大，计量始终存在正供销差。此外，正供销差取决于脉动流的振幅和频率，整体来说，如果脉动流频率大于叶轮角频率时正供销差值较大，脉动振幅增大时正供销差值也随之增大。3.脉动流对计量结果影响　　A分输站涡轮流量计距离上游最近的压缩站（往复式压缩机增压）不到7km，且该分输站工艺布置紧凑。据实地测量，流量计上游直管段长度约为6Dn（Dn为涡轮流量计口径，mm），下游直管段长度约为4Dn。此外，7km管道沿线地势高低不平，加之煤层气气质水含量较大，导致在低洼处极易形成积液，积液也会造成脉动流。　　2020年8—10月期间，下游公司发现正供销差持续增大时，对A分输站和B分输站的涡轮流量计进行了标定，但标定结果均为合格。随后下游公司在2020年11月5—7日对A至B分输站段管线进行了清管作业，共清出污水杂质约23t，清管完成后正供销差明显减小。清管前后实际供销差数据如表6所示。　　除此之外，通过日常对气体涡轮流量计的运行监测，供气瞬时流量每次显示数据都在变化，且在一定时间内在1个值上下频繁波动（波动幅度约为依20%）。综合上述情况，该输气管道存在脉动流的可能性很大。脉动流会造成正供销差影响，对下游接气单位不利，因此有必要对脉动流的影响进行修正。德国VSEVHM01-2流量计厂家价格对于超声波流量计，流量修正系数K定义为沿超声流量计信号传播声道上的线平均流速Lv与管道截面平均流速Vs的比值。由式(2-13)和式(2-14)可以得到层流状态下的流量修正系数 K 为由式(2-17)和式(2-18)可以得到湍流状态下的流量修正系数K为根据表1可以得到不同雷诺数下湍流流态的流量修正系数K，而在实际工程应用中，当管道内流体雷诺数Re＜105时，湍流状态流量修正系数K为 当管道内流体雷诺数Re＞105时，湍流状态流量修正系数K为　　上述对于流量修正系数的分析是基于超声波流量计处于理想的安装条件下，即安装处管道内流体充分发展。实际流量修正系数不仅与雷诺数有关，还与管道的安装状况、流量计上下游管段长度等因素有关。通常情况下管道内实际流态分布与理想流态分布有偏差，对流量计的测量精度产生影响，因此在管道布置和流量计安装时，一般要求上游直管段大于10倍管道内径，下游直管段要大于5倍管道内径。1.正确选择外夹式超声流量计测量点和进行准确的管道参数测量发射器安装位置的选择遵循以下原则:选择充满流体的管段,如流体上流的垂直管段或完全水平的管段;测量点位置应远离弯管段、通、节流阀、阻尼孔、缩径管段或其它会引起紊流的管段,至少有10D管径的上游直管段和5D的下游直管段。对在泵、控制阀或套管弯曲段后的测量点,为保证更佳精度,其上游直管段长度会要求长达30D任何地方的测量点,一般只需5D的下游直管段。在水平管段上,发射器一般安装在管侧面的正側线上(以避免管道底部沉淀物或管道部的气泡、气穴引起信号丢失)。注意保证管表温度不超出发射器的额定工作温度。zui好选择内部没有腐蚀或锈斑的管段,减少测量的困难和不准确性。如不能完全按以上选点要求进行,仍有可能获得流量测量信号,但信号较弱,精度会降低。(注:D为被检流量计标称口径。)2.超声波探头的安装　　选择合适的发射器安装测量点后,对超声流量计进行设置,根据管径的大小,选择合适的安装方法。当被检流量计标称口径≤200m时采用V法测量,标称口径>200m时采用Z法安装。将发射器安装选定的位置清洁干浄并去掉上面的锈斑剥皮和油漆,注意在水平测量管道发射器须安装在3点和9点位置。因为管道内上部位置往往聚有气泡或气穴,低部又集有沉淀物,从而引起信号丢失。将耦合剂沿纵长方向涂在每个发射器发射面的中央位置上。注意安装发射器时要将耦合剂进行挤压保证发射器和管表之间无气泡存在。用不锈钢带或尼龙带将发射器紧固在管表测量位置注意让发射器中线与管侧接触中线保持水平。超声流量计测量探头安装时,应根据管道水流方向以及两个探头上的流向标志正确安放上游发射器和下游发射器。3.其他干扰的排除　　在周期性比对测试中,每次测量点应固定的永久性测量点。在比对测试完成后,在超声波探头的四周管壁涂刷防腐漆,取下超声波探头后在安装位置抹上黄油,并贴上一块塑料布,用以保护测量点。下次测量时,取下塑料布,擦掉黄油,用手锤击打测量点,将管道内壁新近结垢震掉,按防腐漆所留下的标记装上换能器即可测量,方便准确。若声波信号接受很弱或时有时无,则可能是管道内壁结垢太厚,或者是管内含有大量气体,使声波经常被阻断所致。可先用手锤击打测量点,如果接受的信号强度不断上升,说明是管壁结垢引起。如击打无效,则多为管内含有大量气体所致,排除气体即可。此外。还可以改变便携式超声波流量计探头安装位置或方式,探测现场管段流动状况。例如,沿着管圆周移动两换能器,核对所测不同位置的线平均流速,zui大流速处可能就是zui接近实际的平均流速位置,因为在最不对称位置的流速畸变所形成的平均流速读数最小。比较探头按Z法和V法安裝所测得的流速,如两者相差很大,表明存在严重横向流动,也就是有旋转流的迹象,应引起注意,采取措施。总之,用便携式超声波流量计对在线电磁流量计进行比对测试,只要准确操作,尽量减少随机误差和附加误差,基本上可以对外夹式超声流量计现场测量的稳定性和重复性作一个大致的定性评估。对于确实测量不稳定、精确度和稳定性偏差较大的长期现场应用的电磁流量计可以及时检测出来,从而采取更精确和更有针对性的方法和措施,满足现场计量和测试的需要。金属管浮子流量计常见故障及处理方法1.指针抖动　　轻微抖动，-般都是由于流体流动自然引起的，不影响正常使用，可以在仪表的设置中适当的加大阻尼参数。剧烈抖动，一般是介质波动，脉动引起，还有一种原因是安装不正确，安装工况不符合流量计的要求，超过流量计的可测量量程。2.指针不动　　一般是浮子卡死，不能随着流体流动而上下移动。我厂的多台金属管浮子流量计均出现过这种现象，通过拆检，发现是浮子卡死引起的。进一步分析原因为，浮子的导向轴由于长年磨碎形成凹槽，导向轴转动，与D形固定环卡住，导致浮子不能移动。我们的处理方法是将D形孔扩成圆形孔使得浮子能上下移动，使得仪表在不更换的情况下回复运行。还有-种原因是浮子.上的磁钢吸附介质中的铁磁性物质，8积月累，形成水垢状结合体，导致浮子移动不灵活甚至不能移动。这种情况是加装过滤装置，及时清理，定期维护方能正常使用。3.流量计没有显示　　可能是电源接触不良或接线脱落，查看电源供应是否正常，接线是不是紧固，正负极是不是接反等。还有就是流量计内部电路损坏，显示组件损坏，处理方法是更换电路板显示部件等。4.实际流量与指示流量不一致　　一般是浮子受介质腐蚀造成浮子的质量体积等发生变化，造成仪表系数与出厂标定的数值不一样，所以显示的流量与实际相测得的的流量存在误差。还有就是锥管内直径尺寸变化，与浮子变化一样，都是改变了仪表的系数，与出厂标定的数值不一样等。解决办法是更换成耐腐材料，或者重新标定，或者换新的浮子。如果还不能解决，那只能更换流量计了。浮子、椎管附着水垢污脏等异物层，那么就要对内部进行清洗蒸汽吹扫，还要防止损伤椎管内表面和浮子，保持浮子原有光洁度。还有就是流体本身发生变化，与原来的密度相比发生变化，不能准确测的流量。那么使用时只能修改内部参数使得适应新流体的密度等特性。气体、蒸汽、压缩性流体温度压力变化，那么温度压力等运行条件变化对流量测量值影响颇为灵敏，按新条件作换算修正。流体脉冲，气体压力急剧变化，指示值波动，那么虽然浮子偶发跳动影响不大，但周期性振荡，管道系统必须设置缓冲装置，或者改用有阻尼的仪表。液体中混入气泡，气体中混入液滴，那么混入物改变密度等影响，做必要改进排除之。用于液体时仪表内部死角存留气体，影响浮子部件浮力，那么对小流量仪表及运行在低流量时影响显著,排除气体。5.指针指示呆迟　　浮子和导向轴间有微粒等异物或导向轴弯曲等原因卡住，解决方法是拆卸检查，清洗，铲除异物，校直导向轴等。导向轴弯曲的原因大多是阀门快速启闭，浮子急剧升降冲击所致。磁耦合浮子组件磁铁四周附着铁粉或颗粒，解决办法是拆卸清洗使之运行自如，不卡顿。运行初期利用旁路管，充分冲洗管道。为防止长期使用时管道可能产生铁锈，可在金属管浮子流量计前装设过滤器。指示部分连杆或者指针卡住，解决办法是手动试磁铁耦合连接的运动连杆，有卡顿阻尼部位调整之。检查旋转轴与轴承间是否有异物阻碍运动，解决办法是清除义务或更换零件。磁耦合的磁铁磁性下降，解决办法是拆卸下仪表，用手.上下移动浮子，确认指示部分指针等平稳地跟随移动;不跟随或者跟随不稳定则换新零件。德国VSEVHM01-2流量计厂家价格计量管路流量量程变化是实际使用中经常遇到的情况, 特别是直接对没有储气设备用户供气的计量更是如此。我国天然气、煤气的大部分消耗是供给城市作民用燃气的,一般日负荷的变化都比较大,流量的量程变化也就较大。常用孔板流量计的量程比一般为3:1,对于大量程比的场合,一般采用以下三种方法解决。(1)将大流量分段多路并联组合进行测量.在流量量程变化较大的场合,往往采用不同管径的计算管道并联组合,通过计量管路的组合切换来适应流量的变化;这是目前较为常用的方法。(2)更换孔板片改变值进行测量.在不改变标准孔板节流装置和差压计的情况下,通过更换不同开孔直径的孔板,改变孔径比的方法来实现流量测量。适用于较长时间的季节性流量较大幅度改变或供气量的突然变化致使差压计超出规定使用范围的情况。(3)用一台孔板流量计并联不同量程差压计进行测量.采用同一台孔板流量计的一次装置,并联两台或两台以上不同量程的差压计进行切换测量。1.制定气体流量计定期清理表内液体的制度　　为保障旋进旋涡流量计计量的准确性,降低故障概率,在实际的运行与使用过程中,要进行计定期进行流量计各个部件的清理,尤其是要清理气体流量计内的无关液体,相关部门需结合其具体的使用情况,确定最佳的清理周期,应用恰当的清理方法,保障清理的效果.2.及时更换气体流量计漩涡发生体　　漩涡发生体如果在使用的过程中出现了损坏现象,同样会影响计量精度.因此,这就要求在日常的维护过程中,需要定期进行气体流量计漩涡发生体的定期更换.通常情况下,漩涡发生体的损坏主要是由于气中含有细小泥沙等杂物,这些杂物会在流量计的运行过程中对螺旋体产生一定的冲击,进而导致传感器出现故障,这种情况下,就需要保障气中不存在任何无关的杂物,及时清理流量计螺旋体,避免其他杂质、硬物造成的冲击与损坏.3.现场进行压力系数调节　　对每台旋进旋涡流量计而言,在出厂的过程中,都存在固定压力与温度系数,如果在实际的计量过程中,额定压力高于介质压力时,流量计的计量结果会与实际存在较大的偏差,甚至无法正常显示.因此,在实际的计量工作中,需结合介质压力等参数,可以进行压力系数的调节与控制.4.加强计量器的管理　　机械干扰是旋进旋涡流量计最常见的故障,在实际的使用过程中,为了避免这些故障的出现,相关人员需要加强对流量计的管理,在安装的过程中,要严格遵守相应的安装规范,保障流量计前后良好的固定性,在操作的过程中,避免出现各种不当的操作行为.一体化孔板流量计是测量流量的差压发生装置,配合各种差压计或差压变送器可测量管道中各种流体的流量,孔板流量计节流装置包括环室孔板、喷嘴等.该流量计是一个新的概念，是由专业制造厂整体组装的(包括检测元件、变送器及附件、工艺短管等),并可按用户要求的系统精度标定合格的孔板流量计系统.由于该流量计现场的维护量较小,经常被忽略,而孔板流量计所配套的差压变送器,如果不经常调校,日积月累再加上会由于一些客观的因素而导致测量结果误差较大.下面就给大家主要介绍下调校一体化孔板流量计测量精度的主要措施：1、温度对流量计的影响及其修正，流体温度变化引起密度的变化，从而导致差压和流量之间的关系变化，其次,温度变化引起管道内径,孔板开孔的变化,对温度变化的修正,就是采取温度仪表测量现场温度进而输入到二次仪表中来修正温度变化而导致的误差。2、蒸汽质量流量的计算,一体化孔板流量计测量蒸汽时，先由差压信号求得流量值，再由蒸汽温度,压力值查表得出密度,来计算蒸汽流量质量。3、孔板流量计进行逐台标定。大家都知道，标准孔板只要设计制造参照相关标准,不需要实流标定就可以直接使用。因为流出系数可以直接由软件算出,但是计算机计算毕竟的比较理想的，和现场环境还是有一定差别的，所以,为了保证测量精度,建议对每台流量计进行实流标定,把标定出的流出系数和计算结果进行比对,算出差值,进行修正。4、可膨胀性校正。孔板流量计测量蒸汽,气体流量时,必须进行流体的可膨胀性校正,具体校正系数可以参照节流装置设计手册。　　5、雷诺数修正,一体化孔板流量计的流量系数和雷诺数之间有确定的关系,当质量流量变化时,雷诺数成正比变化,因而引起流量系数的变化。
