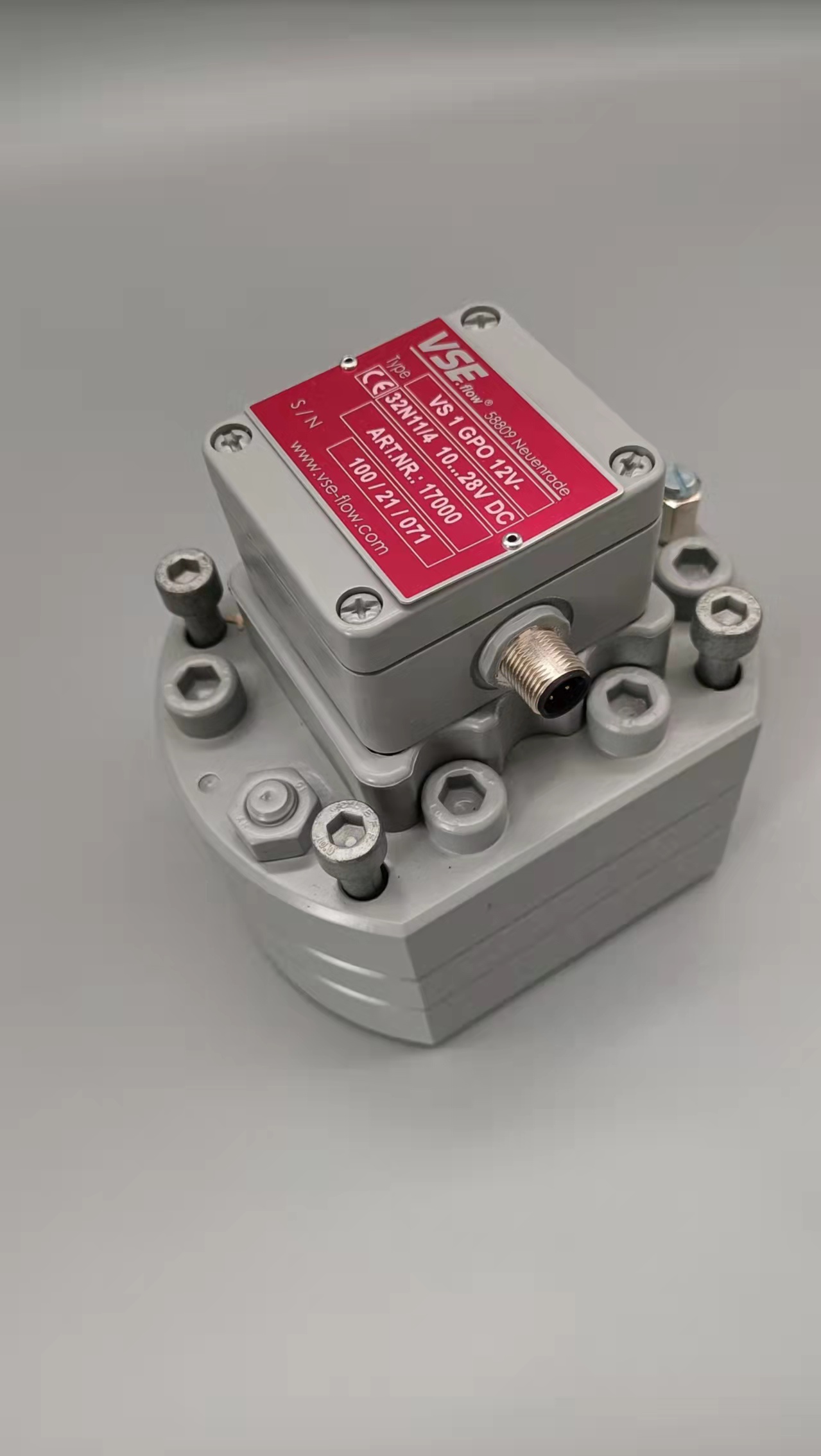

德国VSEVHM02-2/流量计规格同时我们还经营：流量计中有一款叫做气体涡轮流量计，对于不常用到的用户来说肯定很陌生。如果您使用过此款流量计时一定会给它本身的优点所吸引。那么针对那些对于气体涡轮流量计认识不是很深的用户今天我们就来介绍一下关于气体涡轮流量计的组成还有它的工作原理更重要的还有它的仪表系数的计算方法介绍：　　气体涡轮流量计是一种速度式流量计，是近些年来迅速发展起来的新型仪表，这种流量计具有精度高、压力损失小、量程比大等优点，可测量多种气体或液体的瞬时流量和流体总量，并可输出0-10mA?DC或4-20mA?DC信号，与调节仪表配套控制流量。气体涡轮流量计的组成　　气体涡轮流量计主要由涡轮流量变送器和指示积算仪组成[1]。涡轮流量变送器把流量信号转换成电信号，由指示积算仪显示被测介质的体积流量和流体总量。气体涡轮流量计的工作原理　　流体流经传感器壳体，由于叶轮的叶片与流向有一定的角度，流体的冲力使叶片具有转动力矩，克服摩擦力矩和流体阻力矩之后叶片旋转，在力矩平衡后转速稳定，在一定条件下，转速与流速成正比，由于叶片具有导磁性，它处于信号检测器(由永久磁钢和线圈组成)的磁场中，旋转的叶片切割磁力线，周期性地改变线圈地磁通量，从而使线圈两端感应出电脉冲信号，此信号经过放大器的放大整形，形成有一定幅度的连续的矩形波，可远传至显示仪表，显示出流体的体积流量或总量。气体涡轮流量计仪表系数的理论表达式　　作用在涡轮上的力矩可分为以下几个：流体通过涡轮时对叶片产生的切向推动力矩M1;流体沿涡轮表面流动时产生的粘滞摩擦力矩M2;轴承的摩擦力矩M3;磁电转换器对涡轮产生的电磁反作用阻力矩M4。　　由此可建立涡轮的运动微分方程：(1)式中：J为涡轮的转动惯量;ω为涡轮的旋转角速度;τ为时间。当流量恒定时，涡轮达到匀速转动，所以M1=M2+M3+M4。推动力矩可表示为：M1=a1qv2-a2ωqv (2)式中：a1、a2为与涡轮传感器结构和流体密度有关的系数;qv为流量，L/s。由于气体涡轮流量计在量程范围内属于紊流工作区，固以下计算只考虑紊流时的情况。反作用力矩中的M2，在紊流时可近似表示为：M2= a3qv2 (3)通常M3和M4相对于M2比较小，但为了提高计算精度，这里根据文献[3]推导出了它们的表达式：M3=a4ω2/3 (4)M4=a5ω3 (5)分别将式(2)、(3)、(4)、(5)带入式(1)并经整理可得：qv2 - a6ωqv = a7ω2/3 + a8ω3 (6)式中：a6、a7、a8为经整理后的综合系数。流量计准确度影响的实验分析 1实验要求   实验用钟罩式气体流量计标定装置标定DN50G65气体涡轮流量计,其准确度等级为1.5级;最小流量为Qmls:10m'/h,最大流量为Qmax:100m³/h;流量计量程比为1;10;上游直管段要求:5D=50X5=250mm=25cm,'下游直管段要求:3D=50X3=150mm=15cm. 2实验思路   实验以在流量计前端安装一对大小头作为扰流件,在扰流件和流量计之间安装不同长度的直管段。经过一定时间段的运行,确认标准裝置与流量计的流量偏差以及疣量计的重复性,以此分析扰流件对流量计准确度的影响。 3实脸分析 3.1在流量计.上游安装40cm直管段,下游安装19cm直管段实验   流量计上游直管段长度大于5D(25cm),下游直管段长度大于3D(15cm),实验安装图如图1所示，示意图如图2所示。 实验数据如表3所示。   从表3可以看出,扰流件安装在距流量计上游端较远时,其运行数据的流量偏差与重复性符合流量计的国家标准。 3.2在流量计上游安装29.1cm直管段,下游安装19cm直管段实验   流量计上游直管段长度较大于5D(25cm),下游直管段长度大于3D(15cm),实验安装示意图如图3所示.   实验数据如表4所示。从表4可以看出,扰流件安装在距流t计上游端接近5D处时,其运行数据的流量偏差(qmin≤q≤qt部分)>3%,不满足国家标准的要求,但其重复性符合流量计的国家标准。 3.3在流量计上游安装19cm直管段,下游安装40cm直管段实验   流量计上游直管段长度小于5D(25cm),下游直管段长度大于3D(15cm),实验安装示意图如图4所示   从表5可以看出,找流件安装在流量计上游端小于5D处时,其运行数据的流量偏差(qai≤q≤qt部分)>3%,不满足国家标准的要求,但其重复性符合流量计的国家标准。德国VSEVHM02-2/流量计规格用于动流测量的电磁流量计,通常在下列三个方面须作特殊设计,并在投运时作适当的调试.1.激励频率可调,以便得到与动频率相适应的激励频率.太和太低都是不利的.2.电磁流量计的模拟信号处理部分应防止动峰值到来时进入饱和状态.动流的动峰值有时得出奇,如果峰值出现时,电磁流量计的流量信号输入通道进入饱和状态,就如同峰值被消除,必将导致仪表示值偏低.3.为了读出平均值,应对显示部分作平滑处理.由于电磁流量计的测量部分能快速响应动流流量的变化,忠实地反映实际流量,但是显示部分如果也如实地显示实际流量值,势必导致显示值上下大幅度跳动,难以读数,所以,显示应取段时间的平均值.其实现方法通常是串入惯性环节,选定合适的时间常数后，仪表就能稳定显示。但若时间常数选得太大,则在平均流量变化时,显示部分响应迟钝，为观察带来错觉.动流流量测量方法有三种：a.用响应快的电磁流量计；b.用适当的方法将动衰减到足够小的幅值,然后用普通流量计进行测量；c.对在动流状态下测得的流量值进行误差校正.  有的系统中,b c两种方法需结合起来才能实现测量,这是因为动幅值大,出估算公式的适用范围,若仅用阻尼方法,衰减后的动幅值又未能进入稳定流范围。1)电磁流量计传感器内流体的流动方向必须与传感器上流动方向一致;2)必须保证电磁流量计传感器测量管内在所有时间始终充满被测流体，电磁流量计传感器不能在不满管和有可能出现空管情况下工作;3)电磁流量计传感器应选取管内流体脉动较小的位置作为测量点。一般情况下，离泵、阀门等较远的地方，仪表指示比较平稳，波动较少;4)测量双相流体时，应选择不易引起相分离的地方;5)对于聚四氟乙烯衬里的传感器，应避免安装在负压管道和有可能产生瞬间负压的地方;6)要避免容易产生液体电导率不均匀的场所，如添加液的电导率与基液不同，加液点最好设在传感器下游。　　根据经典理论，电磁流量计传感器测量管内流速分布为轴对称时，电磁流量计的测量准确度不受流速分布的影响。电磁流量计电极对测量介质的耐腐是选择材料首先考虑的因素，其次考虑是否会产生钝化等表面效应和所形成的噪声。1.选择耐腐蚀材料电磁流量计电极的耐腐蚀性要求很高.常用金属材料有含钼耐酸钢Icr18Ni12Mo2Ti.哈氏合金.耐蚀镍基合金、B、C、钛、钽、铂铱合金,几乎可覆盖全部化学液。此外还有适用于浆液等的低噪声电极,它们是导电橡胶电极、导电氟塑料电极和多孔性陶瓷电极或包覆这些材料的金属电极。在原则上电极材料的选择应从使用者借鉴该介质在其他设备的应用实际和以往的经验来确定。有时后要做必要的实验,如现场取液体样品在实验室做待用材料的腐蚀性试验。最好的实验是现场挂片,这是最接近实际应用条件的腐蚀性试验,可以得出比较可靠能否适用的结论。2.避免电极表面效应电极的耐腐蚀性是选择材料的重要因素,但有时候电极材料对被测介质有很好的耐腐蚀性,却不一定就是适用的材料,还要避免产生电极表面效应。　　电极表面效应分为表面化学反应、电化学和极化现象以及电极的触媒作用三个方面。　　化学反应效应如电极表面与被测介质接触后,形成钝化膜或氧化层.他们对耐腐蚀性能可能起到积极保护作用,但也有可能增加表面接触电阻。例如钽与水接触就会被氧化生成绝缘层。　　对于避免或减轻电极表面效应的介质—电极材料匹配,还没有像腐蚀性那样有充足的资料可查,只有一些有限经验尚待在实践中积累。　　电磁流量计接地环连接在塑料管道或衬绝缘衬里金属管道的流量传感器两端,他们的耐腐蚀要求比电极低,充分有一定腐蚀定期更换。通常选用耐酸钢或哈氏合金。因体积大从经济上考虑较少采用钽铂等贵重金属。如金属工艺管道直接与流体接触就不需要接地环。德国VSEVHM02-2/流量计规格作为一种用于测量流量的仪表，涡街流量计与流量积算仪表放在一起用就能对液体流量和总量进行测量，并且还能用于很多其他的行业，给其他领域也带来了一定的好处。　　　　现如今，涡街流量计已被广泛应用到工业生产中，作用也越来越重要，如果在涡街流量计使用过程中反映出测量数据不准确，首先要做的就是判断是那个方面的不正确导致了流量的误差，下面，苏川仪表和大家一起探讨关于涡街流量计测量误差的原因分析：1、温度对测量的影响：温度对一般的流量计测量介质都会有影响，温度高低影响了介质的密度，粘度等等，这些都会让测量结果不准确，出现误差。　　　消除此影响一般是对K系数进行修正，目前一些厂家的流量计已对温度的影响在软件中进行固定温度修正和实时温度修正。2、选型方面的问题：实际选型应选择尽可能小的口径，以提高测量精度，例如，一条涡街管线设计上供几个设备使用，由于工艺部分设备有时候不使用，造成目前实际使用流量减小。　　　　涡街流量计实际使用造成原设计选型口径过大，相当于提高了可测的流量下限，工艺管道小流量时指示无法保证，流量大时还可以使用，因为如果要重新改造有时候难度太大，工艺条件的变动只是临时的，可结合参数的重新整定以提高指示准确度。3、参数整定方向的原因：产品参数错误导致仪表指示有误。参数错误使得二次仪表满度频率计算错误，满度频率相差不多的使得指示长期不准，实际满度频率大干计算的满度频率的使得指示大范围波动，无法读数。而资料上参数的不一致性又影响了参数的确定，通过重新标定结合相互比较确定了参数，解决了此类问题。　　　涡街流量计作为一种高精度的仪器，不仅仅是在制造和使用的过程中需要严格遵守其要求，在后期的保养中也必须特别注意才能不使流量计提前退休。
