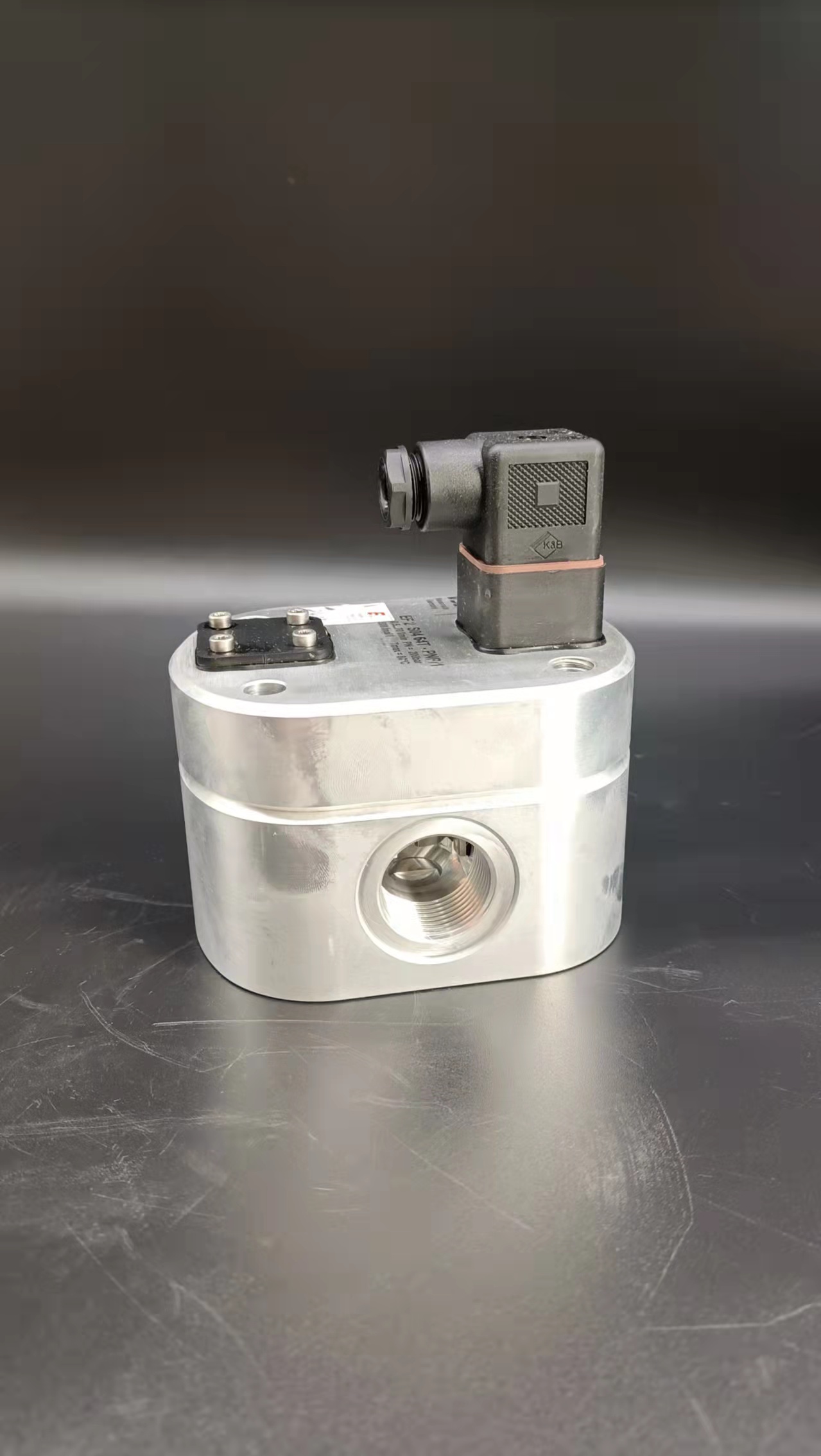

德国VSEAP1流量计样册同时我们还经营：1.孔板流量计前后的直管段必须是直的,不得有肉眼可见的弯曲。2.安装节流件用得直管段应该是光滑的,如不光滑,流量系数应乘以粗糙度修正稀疏。3.为保证流体的流动在节流件前1D出形成充分发展的紊流速度分布,而且使这种分布成均匀的轴对称形,所以①直管段必须是圆的,而且对节流件前2D范围,其圆度要求其甚为严格,并且有一定的圆度指标。具体衡量方法：A.孔板流量计前OD,D/2,D,2D4 个垂直管截面上,以大至相等的角距离至少分别测量4个管道内径单测值,取平均值D.任意内径单测量值与平均值之差不得超过±0.3%B.在节流件后,在OD和2D位置用上述方法测得8个内径单测值,任意单测值与D比较,其最大偏差不得超过±2%②节流件前后要求一段足够长的直管段,这段足够长的直管段和节流件前的局部阻力件形式有关和直径比β有关,见表1(β=d/D,d为孔板开孔直径,D 为管道内径)。4.孔板流量计上游侧第一阻力件和第二阻力件之间的直管段长度可按第二阻力件的形式和β=0.7(不论实际β值是多少)取表一所列数值的1/25.孔板流量计上游侧为敞开空间或直径≥2D大容器时,则敞开空间或大容器与节流件之间的直管长不得小于30D(15D).若节流件和敞开空间或大容器之间尚有其它局部阻力件时,则除在节流件与局部阻力件之间设有附合表1上规定的最小直管段长1外,从敞开空间到节流件之间的直管段总长也不得小于30D(15D)。流量计检定时对检定用流体的要求1.检定用流体应为单相气体或液体,充满试验管道,其流动应无漩涡。2.检定用流体应是清洁的,无可见颗粒、纤维等物质当检定用流体为液体时的要求：(1)其介质在管道内和流量计内任一点上的压力应高于其饱和蒸气压。对于容易气化的介质,在流量计下游应有一定的背压。推荐背压为最高检定温度下检定用液体饱和蒸气压力的1.25倍(2)液体中不能夹杂气体,在每次检定过程中,液体温度变化应不超过±0.5℃。(3)液体的黏度应尽量与流量计实际测量液体的黏度相一致。如有差异,对流量计的影响一般应不超过流量计最大允许误差的1/3(4)当检定液体的黏度不能满足被检流量计的要求时,可按其黏度修正公式进行黏度修正(5)由于电磁流量计只能测量导电液体。其检定用液体的电导率应在5mS/m(50uS/cm)至500mS/m(5000uS/cm))的范围内,或根据流量计制造厂给出的技术指标确定。当检定用流体为气体时的要求：(1)其介质与实际使用介质的密度、黏度等物理参数相接近(2)气体中应无游离水或油等杂质存在,粉尘等固体物的粒径应小于5um。(3)每一次检定过程中,介质的温度变化应不超过±0.5℃～±1℃。其压力波动应不超过±0.5％。当检定用气体为天然气时的要求：(1)天然气气质应符合GB17820-2012Z类气的要求。天然气的相对密度为0.55~0.80。(2)在检定过程中,气体的组分应相对稳定.天然气取样按GB/T13609-2012执行,天然气组分分析按GB/T13610-2003执行。针对传统电磁流量计用信号电缆的易受电磁干扰和内部产生较大噪音的性能缺陷，首先根据电磁流量计用信号电缆的特点及其运行环境要求设计了多种结构方案,而后综合考虑电缆抗电磁干扰水平、内部噪音水平、工艺的实现难度和制造成本等因素对相关设计方案进行反复筛选，最终确定了新型低噪音电磁流量计用信号电缆的结构。　　该新型电缆的结构如图1所示。导体为单股退火镀锡软铜线,以提高导体的导电性和防腐蚀性。在导体外绕包一层薄F4(聚四氟Z烯)半导电带,有利于降低导体和绝缘之间的摩擦起电噪音。绝缘采用材料较为纯净.介电常数较小具有一定弹性的聚丙烯绝缘级材料,并采用挤压式挤出,减小绝缘层与导体的向隙。采用对绞组作为信号传输线,由于在两根传输线上感应的电压接近相等,减小了电压差值，提高了信号传输稳定性;对绞组由两种不同颜色绝緣线芯组成,相邻线对对绞节距应不大于100mrmn。对绞分屏蔽纪(即对对绞组进行分屏蔽,每对对绞组外绕包两层聚酯带和--层厚0.04mm铝塑复合带绕包,内置-根7X0.26mm镀锡铜绞线作引流线)有利于对不同对绞组之间信号中音的抑制和隔离。对绞分屏敞组同心式绞合成缆，在对绞分廉蔽组间]填充非吸湿性材料,以保证缆芯圆整。在成缆缆芯外绕包两层聚酯带,再采用铝塑复合带绕包,内置镀锡铜线作引流线,以提高电缆电磁屏蔽能力。总屏敞层外挤包隔离层(隔离护套).隔离层采用绝缘级低密度聚乙烯材料。隔离层外采用铠装层，铠装材料为高导磁合金钢带.其为强磁材料,叮将外来的磁通大部分限制在铠装层的外表面上(仅布少部分能进.人被屏蔽的空间);铠装时对高导磁合金钢带采用纵包焊接,确保其形成.连续圆杜管;铠装层可提高电缆抗电您T扰水平以及对电缆进行加强，减少电缆振动引起的电动势。外护奈采用监色软PVC(聚氯乙烯)护层级电缆材料挤包,实现电缆防护。　　该新型低噪音电磁流量计用信号电缆通过开发新的结构和选用新的材料具有了高抗电磁干扰能力和优异的低噪音性能,可实现信号的高分辨率、高精度和稳定传输:a.通过采用绝缘线芯对绞、对绞铝箔分屏蔽、引流线设置、铝箔总屏蔽、全封闭钢合金铠装屏蔽等综合设计,对内外部电场和磁场形成有效的屏蔽隔离,抑制了内部串音,降低了信号传输的波动性,大大提高了电缆的抗电磁干扰水平,提高了电缆传输信号的准确性和可靠性。在实际工程安装中,电缆也不必穿金属管敷设，可降低工程成本。b.采用镀锡导体以及导体外设置F4半导电带,有利于降低导体和绝缘之间的摩擦起电噪音,同时电缆整体设计结构紧凑,尤其是钢合金铠装层的设计,使得电缆内部相对滑动少,一定程度上也减少了电缆内部摩擦起电噪音的产生,这样可以将原始噪音降低2~3个数量级,极大地提高了传输信号的分辨率和精度,减小了电磁流量计的计量误差,大大提高了电磁流量计的计量准确性、精确性和可靠性,完全可满足微量精确计量场合的使用要求。金属管浮子流量计的安装应严格按照说明书中的有关技术要求去做,并注意以下几个问题: 1.金属管浮子流量计在安装时应留有足够的空间,进口应有5倍管道直径以上的直管段,出口段为250mm,安装位置应选择在没有震动、便于观察和维修的场所。 2.为保证在任何时候测量管内都充满料液,金属管浮子流量计应安装在上料管的垂直段,液体流向为由下而上,不得倒流。为了便于检查、修理和更换,安装时采用联接旁通,并且在金属管浮子流量计下侧留有清洗口。 3.由于在管道吹扫时有些铁锈、焊渍清洗不净,有时介质中含有铁磁颗粒,应在入口处安装磁过滤器以避免这些杂质会被吸附在浮子上使浮子卡住。 4.若金属管浮子流量计管径小于工艺管道管径,应在LZ两端安装渐缩管,然后和工艺管道相连。 5.为了提高整个测量系统的抗干扰技术性能,信号和电源电缆要分开敷设,分别套在钢管内,尤其要远离动力电缆,信号电缆两接头的外露部分要保持非常短。 6.为保证测量精度,消除外界干扰,金属管浮子流量计的接地线采用不小于4mm2的铜线与大地相连,埋设深度在1m左右。1.制定气体流量计定期清理表内液体的制度　　为保障旋进旋涡流量计计量的准确性,降低故障概率,在实际的运行与使用过程中,要进行计定期进行流量计各个部件的清理,尤其是要清理气体流量计内的无关液体,相关部门需结合其具体的使用情况,确定最佳的清理周期,应用恰当的清理方法,保障清理的效果.2.及时更换气体流量计漩涡发生体　　漩涡发生体如果在使用的过程中出现了损坏现象,同样会影响计量精度.因此,这就要求在日常的维护过程中,需要定期进行气体流量计漩涡发生体的定期更换.通常情况下,漩涡发生体的损坏主要是由于气中含有细小泥沙等杂物,这些杂物会在流量计的运行过程中对螺旋体产生一定的冲击,进而导致传感器出现故障,这种情况下,就需要保障气中不存在任何无关的杂物,及时清理流量计螺旋体,避免其他杂质、硬物造成的冲击与损坏.3.现场进行压力系数调节　　对每台旋进旋涡流量计而言,在出厂的过程中,都存在固定压力与温度系数,如果在实际的计量过程中,额定压力高于介质压力时,流量计的计量结果会与实际存在较大的偏差,甚至无法正常显示.因此,在实际的计量工作中,需结合介质压力等参数,可以进行压力系数的调节与控制.4.加强计量器的管理　　机械干扰是旋进旋涡流量计最常见的故障,在实际的使用过程中,为了避免这些故障的出现,相关人员需要加强对流量计的管理,在安装的过程中,要严格遵守相应的安装规范,保障流量计前后良好的固定性,在操作的过程中,避免出现各种不当的操作行为.德国VSEAP1流量计样册  很多天然气用气小户,其用气特点为:瞬时流量较小或流量波动幅度较大.旋进漩涡流量计可作为用气小户交接计量的首选。下面是直接影响旋进漩涡流量计准确度的常见因素:(1)旋进漩涡流量计是通过测量漩涡频率来计量流量的，流量计前有节流件。节流件会对气流产生扰动，比如流量计前安装调压阀致使计量值波动较大，将调节阀装到流量计后面后,流量就平稳很多。(2)用旋进旋涡流量计计量气井气或油井伴生气这些未经处理的天然气时，由于气中带液较多，对传感器的冲击腐蚀作用较强,容易造成损坏或磨损.另操作不当还会造成部件损坏,比如开关阀门过猛，,打坏旋涡发生体等。(3)应安装适合流量范围的流量计以满足上限流量和下限流量的使用。对有条件的用户可装大.小口径两台流量计,随供气大小倒换使用。(4)计量不准.难以发现。由于旋进漩涡流量计不像孔板流量计那样，各个测量部件都可以通过检查判断故障，旋进漩涡流量计在一体化设计、维护量低的优势下同时存在故障难以判断的弊端。在不知道用户具体用气量.流量计上压力、温度显示正确的情况下，很难判断流量计上所显示气量的准确性,只能到检定部门用标准装置进行检测判断。有厂曾出现流量计已经不准而未及时发现的情况，这种情况很容易产生计量纠纷。1.涡轮流量计的始动流量值qvmin很大程度上取决于轴和叶轮前后轴承间的机械摩擦阻力矩7b,而它是由轴承与轴的微小间隙内流体与固体壁面的粘性摩擦引起的,且内部流体可认为始终处于层流状态。Tb越小,qvmin也越小,因此为了使涡轮流量传感器在小流量测量范围内能够体现良好测量性能,最重要的是要减少轴和轴承之间的机械摩擦。2.流体介质密度ρ与qvmin值成反比,ρ越大,则qvmin越小。液体密度受温度影响不大,相比之下温度的变化会较大程度改变气体密度,所以测量气体时要留意温度因素,以防引起传感器特性曲线的变化。3.同样条件下,叶片安装角β越大,则qvmin越小。　　当被测流体流量大于qvmin后,流量继续增加会使叶轮旋转角速度加快,此时流体因素阻力矩与机械摩擦阻力矩相比占据主要地位,故可认为Tb=0。由于流体流动状态不尽相同,而涡轮流量计传感器实际的特性曲线受流体流动状态影响.德国VSEAP1流量计样册1.导电性和非导磁性  通过电磁流量计的工作原理可知电极上要产生感应电动势,首先电极必须是导体,因此电极必须具有非常好的导电性能。另外,电极处于工作磁场中,为防止磁力线在电极上集中,电极材料必须是非导磁的。2.耐腐蚀性  在电磁流量计工作的过程中,电磁传感器部分只有电极与被测介质相接触,因此电极材料的耐腐蚀性能是选择电极材料的重要因素。  电极的耐腐蚀性能对测试性能的影响主要分为两个方面。(1)电极受被测介质的腐蚀或磨损,会改变两电极间的距离L。对式的L求偏导,可以得到测量误差(2)电极在被腐蚀的过程中,电极上会出现相当大的直流漂移电压,使测量输出产生大幅度的波动,影响到测试的读数。3.电极的表面效应  电极的表面效应分为表面化学反应、电化学和极化现象,以及电极的触媒作用三个方面。(1)表面化学反应。电极表面与被测介质接触后,为了抗拒被测介质的腐蚀,往往会形成一层薄的钝化膜或氧化层。它们可能会提高电极表面的耐腐蚀性能,但也有可能增加表面接触电阻,导致仪器不能正常工作。(2)电化学和极化现象。由于目前普遍采用低频矩形波励磁,虽然能减弱极化电势的影响,但并不能完全消除极化电势干扰的影响。极化电势与液体介质性质以及电极材料性质有关。电化学现象容易在测量过程中产生浆液噪声和流动噪声,引起仪表输出出现波动现象。为了避免或减小这个现象，可选配与被测液体电化学和极化电势作用小的材料以及低噪声电极。(3)触媒作用。被测介质在电极的触媒作用下产生化学反应而影响测量。4.电极的表面光沽度  电磁流量计电极接触被测介质的表面对于粗糙度要求非常高,一般都应该抛光处理。主要原因有三个方面:表面光滑的金属在电解质中抗腐蚀性能较强;表面粗糙的金属,其产生的抗拒极化的氧化保护膜厚度不均匀,容易被颗粒状、纤维状等流体中的杂质划破，造成变动的直流电位,影响测量的稳定性;表面粗糙的电极容易在测试过程中被被测介质中的杂质污染,表面容易被杂质附着结垢，影响测试效果。环形孔板流量计适用于各种流体(气体,蒸汽,液体)介质,它除了具有标准孔板的结构简单,牢固,安装使用方便等特点以外,还具有以下优点：1.更适合测量饱和蒸汽,过热蒸汽以及煤气,冷却水等脏污流体.2.更容易适应高温,高压流体的流量测量.3.比圆缺孔板,偏心孔板工作更可靠,测量更精确.4.以较低的成本制成耐腐蚀型,测量腐蚀性流体的流量.5.由于本产品外部形状简单,容易制成夹套保湿型在夹套内通蒸汽,可以防止被测流体(如重油,渣油等)在测量管段内凝结或粘附;通以冷却液,可防止易汽化的液体在流经测流板时形成汽液两相流.6.采用均压环结构,减少了测量误差来源引至差压变送器的是在测流板上,下游处取压管横截面的静压平均值,减弱了上游局部阻力形成的速度分布畸变对精度的影响，实际精度更接近基本精度.7.要求较低的前后直管段8.采用一体型结构形式,减少管线敷设.9.采用带远传膜盒的差压变送器,可以测量诸如煤粉,渣油等脏污液体的流量.工作原理:环形孔板流量计和普通的标准孔板一样,依据的基本原理是流体连续性方程和伯努利方程. 把环形孔板安装在圆管中,当液体流经节流装置时,其上,下游侧之间就会产生压力差.连接方式:法兰连接和焊接连接.超声波液位计出现故障指示灯常亮的情况主要有以下两种,解决方案如下供参考:1.在超声波持续零液位时,顶部灯亮,输出电流为22mA。而且隔一段时间后恢复液位时,故障不能自动解除,需关电重启后正常,给客户带来不必要的麻烦甚至损失。　　出现这种故障是安装附件的选择问题。由于超声波液位计是全球0度发射,优点上面也介绍了。它的另外一个与众不同的特点是,超声波的发射除了平面头外,在螺纹这里也是有发射的。如果持续的零位,再加上安装件选用金属支架。超声波液位计就会识别到支架部分的信号强度大于平面头接收的信号强度。而金属支架部分与发射波之间处于盲区距离。所以超声波处于保护状态,故障灯常亮,输出22mA。解决的办法就是选用非金属支架。因为选用非金属支架后,螺纹处的发射波能穿透出去,而零点液位的回波信号绝对会大于螺纹处的回波信号。2.经调试与重新编程后,顶部故障灯常亮,输出电流为22mA。出现这种故障情况,经实际查证,还是在编程与调试过程中,未能按照说明书要求。造成的程序紊乱而自保状态。客户在调试编程超声波液位计时,未能等到指示灯正常闪动,或则编程方法步骤根本不对,处于不稳定的编程调试。如果多次反复未依要求编程调试,超声波液位计将拒绝工作而自保。出现这种故障的解决方法是先将超声波液位计按要求复位,再进行重新编程。如果在未复位的情况下多次再编程,会出现以上故障。1.安装地点的选择①尽量避免将电磁流量计安装在温度经常变化的地点，降低温度变化引起的温漂，减少流量不稳情况。如果现场受到热源的辐射，必须采用热隔离或通风设施。②避免将流量计安装在受振动或撞击的地方。③尽量避免将电磁流量计安装在腐蚀性环境中，若不能避免，尽量选择通风良好的环境。④电磁流量计尽量避免阳光直晒。⑤请勿将电磁流量计安装在电动机、变压器和其他强电源附近，减少电磁干扰。⑥留足必要的安装及检修空间。2.流量计可自动检测正反方向  安装仪表时，应使流向箭头同现场实际正流向保持一致。对分离型仪表，交换转换器或传感器一端的CD1和CD2端子上的连线，相当于切换流向。3.传感器(含--体型)与管道的连接要求  首先，要注意传感器本身不能作为荷重支撑点，它不能支撑毗连的工作管道。同时，传感器安装时应当使其不受过大的拉紧应力，应考虑消除毗连管道因热膨胀产生的应力影响。安装传感器时，应保证测量管与工艺管道同轴。法兰之间加装的法兰垫圈，应有良好的耐腐蚀性能，该垫圈不得伸入管道内部。在传感器邻近管道进行焊接或火焰切割时，要采取隔离措施，防止衬里受热。为可靠测量，重要的是电极应当完全浸没在被测流体中，传感器可以安装在任何方位(水平、垂直、倾斜)，只要通过电极的连线基本处于水平位置即可(与水平线夹角一般<10度)，为了进一步减小夹带气泡对测量的影响，可以适当提高工作压力。要避免管道内产生负压，损坏衬里。仪表安装场所的磁场强度应小于400A/m。4.与金属管道的连接、连线和接地  流量信号是以介质为参考点(0V)的差动信号，传感器内部已将信号参考点(OV)与金属测量管连通。一般通过管道法兰与仪表法兰的连接螺栓虽然能使流量计取得介质电位(0V)，但正规的方法是加装电气连线，确保以介质为OV的流量信号可靠输出。传感器还应加接地线，接地电阻应小.于10欧姆。5.其他安装注意事项①电磁流量计接地装置应独立设置，不能与电气系统共用接地装置，接地电阻≤109.②仪表安装完毕，通过2mm2铜芯软线将电磁流量计接地极连接到接地装置。③为了保护电磁流量计内衬不被机械划伤，建议管道吹扫完毕后，再安装电磁流量计。同时，在焊接管道时，严格控制电焊机接地线搭接位置，避免用电磁流量计本体作为导体通过焊接电流，以防电子线路被击穿，造成仪表损坏。④为了防止电磁流量计受到管道的振动、热胀冷缩的影响，避免将电磁流量计单独固定，可以通过管道一起进行支撑。⑤电磁流量计中心轴应与管道中心轴保持同心，以免引起测量误差。⑥搬运电磁流量计时，应保证流量计测量管部位均衡受力，或通过本体的吊环进行搬运，不能让流量计信号引出管和接线盒受力。⑦当介质中含有固体沉淀物时，电磁流量计应垂直安装，避免安装在水平管道的最低点，以防物料堆积在管道内。⑧尽量远离泵出口安装，因为泵出口介质状态不稳定并且距离电动机太近，容易产生干扰。
