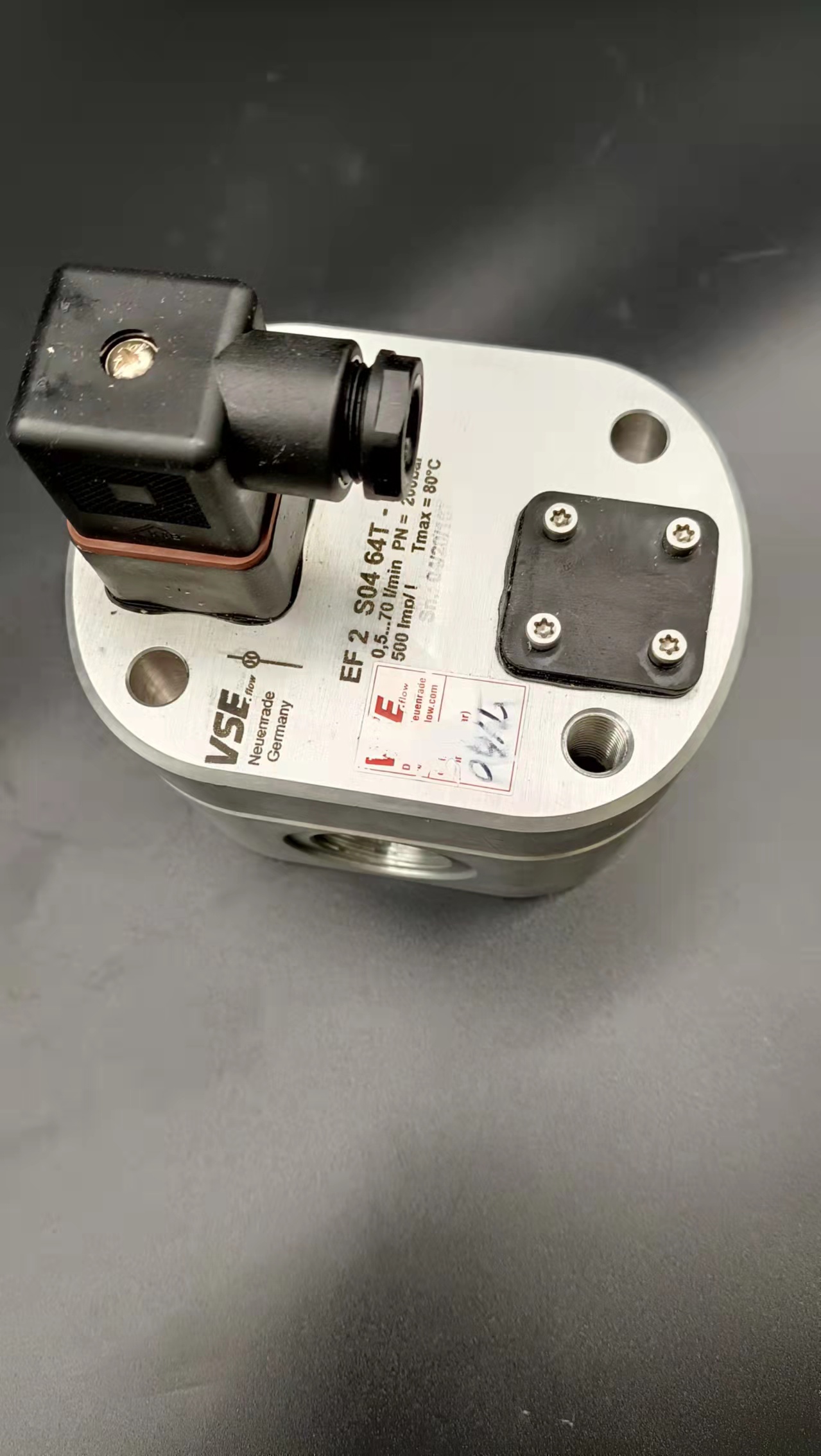

德国VSEAP4流量计样册同时我们还经营：  由于孔板流量计有多个测量单元，影响其测量准确度的因素很多(如孔板的加工误差，安装误差、计量软件的计算误差等)。此外,在现有工况条件下，由于介质中的杂质对孔板有一定的冲击腐蚀作用，易造成差压变送器产生零点漂移，特别是当天然气处理效果不理想时,对计量的影响更大。因此,节流装置和差压变送器的使用维护是一个重点。应在下面的实际运行中加以注意:(1)当天然气处理效果不理想时，在孔板上游端面会沉积脏物。不仅会降低孔板的使用寿命,还会造成较大的计量偏差。(2)变送器导压管的作用是将孔板前后的压力信号引入差压,测量出差压值参.与流量计算,上下游导压管带液会使差压偏小(大),造成流量偏小(大)。在冬季,导压管冻堵现象较常见,如果流量值出现大的起伏,很可能是导压管带液或冻堵了。(3)孔板胶圈变形。由于孔板胶圈在清油的浸泡下容易变形(这种情况在夏季尤为突出)，因此在.天然气处理装置停运的情况下,要注意检查胶圈变形的情况,-旦孔,板松动应立即更换,不然不仅会因胶圈泄漏造成较大的计量误差,还会出现孔板脱落难以取出.必须停产维修的局面。(4)当天然气处理不干净时,其中的粉尘、水化物等对孔板有很强的冲刷腐蚀作用,会在孔板表面形成麻点,使直角边变钝，因此,孔板应经常检查更换,否则准确度会降低。(5)差压变送器零点漂移除了与仪表本身的稳定性有关外，,导压.管带液也会造成很大的影响。由于孔板流量计的流量和差压值成开方关系,差压变送器的零点出现正负漂移会直接造成积算流量偏大或偏小。(6)流量计算机中一些关键参数输入不正确或更新不及时。比.如,孔板开孔直径是以平方的形式出现的,由于孔板开孔直径会随季节和运行时间发生变化,一-定要定期测量孔板的开孔直径，并在流量计算机中及时更新。  天然气组分变化不仅影响相对密度,还影响超压缩系数。对于没有在线色谱仪的计量系统,,在组分变化不大的情况下流量计算机中一般每周输入-周天然气组分的平均值，但在天然气组分变化很大的情况下，每天都要对天然气组分进行化验.更新。2提高天然气计量准确度的应对措施(1)定期清洗检查孔板。比如孔板流量计光洁度直角边锐利度、胶圈变形情况、孔板开孔直径等。在正常的生产情况下。每月清洗检查-次,在出现不正常的情况下,视情况加密检查次数。(2)对流量计前过滤器每两小时排污一次,每月清洗过滤器芯--次。(3)正确输入计量参数并及时更新.按时校验变送器零点。另外,在气量波动较大的情况下,及时调节差压变送器量程,使测量值尽量在量程的1/3-2/3之间，以保证测量准确度。在测量值超出变送器最大、最小量程范围时，要考虑更换合适孔径的孔板。  涡街流量计与流体密度无关,在测流量时,考虑气体或蒸汽温度、压力变化对密度的影响,需不需要进行密度、温度压力补偿,从以下几个方面进行探讨。(1)测量介质为液体,且流量以质量流量表示。由于测液体流量时,流量指示一般为质量或重量流量,漩涡流量计由漩涡频率-流速-体流量X密度=质量流量,当指示值以质量流量表示时,刻度系数中包含密度的因素,所以密度变化对指示值有影响,必须进行密度修正。(2)测量介质为气体,且以标准状态下体积表.示。  气体流量一般习惯均以标准状态下体积表示,刻度为Nm³/h,但工作时由漩涡频率→流速→工作状态体积再折算成标准状态下体积。作为一台漩涡流量计,一旦折算系数确定了,那么流体只有处在一个工作压力、温度下流量指示值才准确,这个温度就是设计温度，这个压力就是设计压力。一旦工作条件偏离了设计值也会带来误差,所以必须考虑温度、压力补偿,但不考虑密度补偿。(3)测量介质为气体,且以质量流量表示。  对漩涡流量计,由漩涡频率→疏速→工作状态体积流量→设计状态体积流量→标准状态体积流量,再乘以标准状态下气体的密度而得到质量流量。  显然,以质量流量表示的漩涡流量计,必须进行气体组成变化带来的密度变化的修正,同时工况变化，又增加一个由工作状态折算到设计状态的折算系数。这个折算系数是动态的,也就是温度、压力补偿问题。经过以上分析得出以下结论:(1)无论测气体或液体，若涡街流量计流量以工作状态体积流量表示时,没有密度及温度、压力补偿问题。(2)无论测气体、蒸汽或液体流量,以质量流量表示时,液体一般温度变化范围大,流体密度变化均需进行密度修正,对气体过热蒸汽还需进行温度、压力补偿。(3)以标准体积流量表示时,流量计必须进行温度、压力补偿,无需进行气体密度补偿。1.量程选择.当使用低量程的流量计时,仪表读数偏差会增加,而使用满量程时,若参数值波动较大,则会使测量值偏低。2.差压计零位,静压漂移,随环境改变示值超差。3.差压计读数误差的影响因素有：(1)双波纹管差压计安装时其倾斜度超标或安装不牢靠。(2)存在静压零位误差。(3)波纹管受腐蚀或泄漏。(4)四连杆机构摩擦过大。(5)记录笔在卡片上压得过紧,墨水管紧使笔尖不能正常工作。(6)差压计存在不规则的校验特性,且为不可修正,或可能存在校准误差。(7)记录曲线为人为手动补描。(8)记录卡片不规范,存在偏心引起流量计误差。(9)时钟走时不准。在电磁流量计安装过程中,确保：　　流动方向与传感器上的流动箭头方向一致(如果存在)。　　所有法兰螺栓都已紧固到最大扭矩值。　　仪表安装不存在机械应力(扭转,弯曲),法兰型/夹持型的配对法兰保持轴对称与平行条件,且使用适当的垫圈。　　垫圈未伸入流动区,否则可能导致漩涡, 从而影响仪表的精度。　　管路不会在仪表上产生任何力或力矩。　　显示面向用户。　　电缆接头中的保护塞只能在接线时拆除。　　远程安装的转换器一定要安装在基本无振动的位置。　　转换器不可直接暴露在阳光中(配有一个遮阳装置) 。推荐的安装条件　　电磁流量计管道必须始终充满介质。　　电极轴最好水平安装,反之,则与水平方向夹角不超过45°(图1)　　管路稍微倾斜,以便排气,参见图2。　　存在磨损时应垂直安装,流向向上,最大3m/s(图3)　　阀门和关闭装置应安装在下游。　　对于自由流进流出管道,应提供合适的反转管,确保管路始终充满介质(图4)　　对于自由流出管道,不要在最高点或者向下的管路上安装仪表(传感器管道可能会排空或者处出现气泡),(图5)德国VSEAP4流量计样册电磁流量计在运行中使用过程中,偶尔出现波动大,信号弱或突然下降等情况时原因1.由于水煤浆在磨制过程中,产生的铁磁性物质,随流过电磁流量计时,吸附于电极表面使其绝缘变坏或被短路,造成信号送不出去,而导致测量误差.　　处理方法；在平时停车检修期间要认真检查,发现测量导管内壁有沉积的污垢,应及时清洗和擦拭电极,测量导管衬里如果出现鼓包现象,应及时更换,检查信号插座,如果有腐蚀,应予以清理或更换.原因2.在水煤浆测量过程中,煤浆泵出口压力的不稳定和较大波动,对电磁流量计的在线测量也会造成较大的影响,尤其在低流速状态和煤浆泵脏物堵塞等因素同时存在时,水煤浆流场变化波动且不稳定,流体脉动大,使电磁流量计测量信号不稳定.　　处理方法：我公司常用做法是将电磁流量计安装在气化炉框架顶部,延长流量计的前直管段,以解决煤浆泵加压泵工作时造成的脉动.原因3.在测量过程中,煤浆中的固体颗粒（或液体中气泡）摩擦电极表面,电极表面电化学电势突然变化,输出信号流量将出现尖峰脉冲状噪声,如果两个电极材质、结构表面状态存在差异,所产生的共模干扰,流量信号送到转换器差分放大器输入端放大,于是就出现了流量计输出信号的大幅波动.　　处理方法：应尽量控制煤浆颗粒在50μm-55μm,减小颗粒噪声对测量稳定性的影响.同时应在工艺控制水煤浆的浓度比例,使其均匀稳定.原因4.电磁流量计的信号比较弱,在满量程时只有2.5~8mv,流量很小时,输出只有几微伏,外界略有干扰,就会影响仪表精度.　　处理方法：查看检测器的测量管、外壳、屏蔽线以及转换器、二次仪表是否可靠接地,接地电阻是否小于10欧,电缆屏蔽层是否有损坏.流量计中有一款叫做气体涡轮流量计，对于不常用到的用户来说肯定很陌生。如果您使用过此款流量计时一定会给它本身的优点所吸引。那么针对那些对于气体涡轮流量计认识不是很深的用户今天我们就来介绍一下关于气体涡轮流量计的组成还有它的工作原理更重要的还有它的仪表系数的计算方法介绍：　　气体涡轮流量计是一种速度式流量计，是近些年来迅速发展起来的新型仪表，这种流量计具有精度高、压力损失小、量程比大等优点，可测量多种气体或液体的瞬时流量和流体总量，并可输出0-10mA?DC或4-20mA?DC信号，与调节仪表配套控制流量。气体涡轮流量计的组成　　气体涡轮流量计主要由涡轮流量变送器和指示积算仪组成[1]。涡轮流量变送器把流量信号转换成电信号，由指示积算仪显示被测介质的体积流量和流体总量。气体涡轮流量计的工作原理　　流体流经传感器壳体，由于叶轮的叶片与流向有一定的角度，流体的冲力使叶片具有转动力矩，克服摩擦力矩和流体阻力矩之后叶片旋转，在力矩平衡后转速稳定，在一定条件下，转速与流速成正比，由于叶片具有导磁性，它处于信号检测器(由永久磁钢和线圈组成)的磁场中，旋转的叶片切割磁力线，周期性地改变线圈地磁通量，从而使线圈两端感应出电脉冲信号，此信号经过放大器的放大整形，形成有一定幅度的连续的矩形波，可远传至显示仪表，显示出流体的体积流量或总量。气体涡轮流量计仪表系数的理论表达式　　作用在涡轮上的力矩可分为以下几个：流体通过涡轮时对叶片产生的切向推动力矩M1;流体沿涡轮表面流动时产生的粘滞摩擦力矩M2;轴承的摩擦力矩M3;磁电转换器对涡轮产生的电磁反作用阻力矩M4。　　由此可建立涡轮的运动微分方程：(1)式中：J为涡轮的转动惯量;ω为涡轮的旋转角速度;τ为时间。当流量恒定时，涡轮达到匀速转动，所以M1=M2+M3+M4。推动力矩可表示为：M1=a1qv2-a2ωqv (2)式中：a1、a2为与涡轮传感器结构和流体密度有关的系数;qv为流量，L/s。由于气体涡轮流量计在量程范围内属于紊流工作区，固以下计算只考虑紊流时的情况。反作用力矩中的M2，在紊流时可近似表示为：M2= a3qv2 (3)通常M3和M4相对于M2比较小，但为了提高计算精度，这里根据文献[3]推导出了它们的表达式：M3=a4ω2/3 (4)M4=a5ω3 (5)分别将式(2)、(3)、(4)、(5)带入式(1)并经整理可得：qv2 - a6ωqv = a7ω2/3 + a8ω3 (6)式中：a6、a7、a8为经整理后的综合系数。电磁流量计中通常采用两类基本的励磁波形，一种是方波，另一种是正弦波。在正弦波励磁模式下，可以有效的降低流体介质对电极的极化作用，能直接波。在正弦波励磁模式下，可以有效的降低流体介质对电极的极化作用，能直接测量管道产生巨大的涡流损耗和磁滞损耗，同时也给测量带来由电磁感应引起的同相和正交干扰。在方波励磁模式下，由于电极会出现极化现象，导致采集的感应电压信号不够准确。方波励磁模式中，在测量非导电液体时，相对较高的励磁频率，比如10Hz到200Hz，可以用来获得好的动态特性或者获得合理的信噪比，但是这种励磁方式有一个严重的问题，其变压器效应会引起流量计的零点漂移并影响测量精度。　　为了避免以上极化现象和变压器效应，减少干扰，本文研究中采用了一种三值方波励磁方式，如图4-5所示，线圈的励磁信号有正、零和负三种值。　　本文采用固态继电器和直流电源的方式产生三值方波励磁电压，其结构如图4-6所示。　　在该电磁流量计励磁方案中，使用LabJackU12控制输出三值方波的模拟量电压信号，通过4个固态继电器组成的开关系统，直接作用到励磁线圈上。金属管浮子流量计的安装应严格按照说明书中的有关技术要求去做,并注意以下几个问题: 1.金属管浮子流量计在安装时应留有足够的空间,进口应有5倍管道直径以上的直管段,出口段为250mm,安装位置应选择在没有震动、便于观察和维修的场所。 2.为保证在任何时候测量管内都充满料液,金属管浮子流量计应安装在上料管的垂直段,液体流向为由下而上,不得倒流。为了便于检查、修理和更换,安装时采用联接旁通,并且在金属管浮子流量计下侧留有清洗口。 3.由于在管道吹扫时有些铁锈、焊渍清洗不净,有时介质中含有铁磁颗粒,应在入口处安装磁过滤器以避免这些杂质会被吸附在浮子上使浮子卡住。 4.若金属管浮子流量计管径小于工艺管道管径,应在LZ两端安装渐缩管,然后和工艺管道相连。 5.为了提高整个测量系统的抗干扰技术性能,信号和电源电缆要分开敷设,分别套在钢管内,尤其要远离动力电缆,信号电缆两接头的外露部分要保持非常短。 6.为保证测量精度,消除外界干扰,金属管浮子流量计的接地线采用不小于4mm2的铜线与大地相连,埋设深度在1m左右。1.空间电磁波干扰及改进　　电磁流量计用于测量实践的过程中,转换器与传感器间如果存在较长的电缆,同时周边有较强电磁干扰的情况存在,此时由于电缆的存在,干扰信号会被引入进去,最终会有共模干扰现象形成,导致流量计发生非线性、显著失真或大幅度晃动等诸多情况,测量的准确性也会因此大打折扣.面对此类误差引发的原因来看,可根据下述措施进行解决：(1)在电磁流量计安装中,需要深入分析周边环境,保证电磁流量计原理强磁场.(2)尽量将电缆长度控制在适宜范围内,并落实相关屏蔽措施,如将电缆传入接地钢管中,避免电源线与电缆传入同一根管.(3)选择与要求相符合的屏蔽电缆,同样能将电磁波构成的干扰有效降低.2.连接电缆问题及改进　　电磁流量计是通过特定电缆、转换器和传感器组成的系统,因此电缆长度、屏蔽层数、导体横截面积、绝缘情况及分布电容等都会对其测量结果构成影响,甚至还会对电磁流量计的正常运行产生干扰.所以,在安装电磁流量计时不但需要参照导体横截面积、屏蔽层数、待测液体电导率及分布电容等确定电缆长度,同时也要将电缆中间接头的情况规避,并妥善处理末端,保障能够实现良好连接.此外,也要保障所用电缆符合标准要求.3.测量管内存在着层及改进　　以电磁流量计应用对象为根据,其多以测量非清洁流体为主,倘若实际测量中有一定量沉淀物等物质存在于非清洁流体内部,电磁流量计的正常使用及测量也必然会遭受影响,如污染电磁流量计管道、电极表面,最终引发测量误差.面对此类误差引发原因,相关人员在日常工作中应当做好电磁流量计定期清洗工作,同时适当将流速提升.此外,在衬里材料的选择中,可选择聚四氯乙烯.4.电极选择、液体流速问题及改进　　电磁流量计实际应用中,其电极和内部材料会直接接触待测液体,所以在选择电极和衬里材料时,都应当以待测液体为根据合理进行.结合待测液体性质完成衬里材料特性的确定,并在实际测量中围绕测量温度展开严格控制,避免由于衬里材料选择不合理或温度控制力度不足而导致衬里材料受磨损或变形等情况,进而导致附着速度加快、增大测量误差发生率.针对此类情况,在应用电磁流量计时,在突出衬里材料选择针对性的同时,也需要合理选择电极,并妥善控制液体流速,保障处于合理范围.5.测量液体呈现不对称状态及改进　　应用电磁流量计测量相关液体的流量时,待测液体如果有不对称状态出现,必然会引起测量误差的情况.液体非对称状态通常在单一的漩涡流或沿管线轴线的直线流等两种流动组合方面得到表现.该情况下,管道截面的积分为液体体积流量.上游直管段如果存在不足,一般情况下可结合流量调节器调节流量,控制上下游一定范围内流量计内径与管道内径之间具备相同的数值,确保上游直管段充足.6.电极与励磁线圈对称性问题及改进　　在加工制造电磁流量计磁力线圈及电极时,有着严格对称的要求.倘若有不对称的情况出现,必然会引起不对称偏差,进而对测量结果构成影响,最终也就会有测量误差的情况出现.同时,在安装电磁流量计时,也严格要求了安装地点的振动,如一体型电磁流量计的安装,需要在振动小的场所内,如果振动超出了标准就会有误差出现在测量中,甚至还会对仪表的正常工作构成影响.所以,相关人员在实际安装前,需要对待安装位置振动展开严密测量,保障与安装标准相符合.德国VSEAP4流量计样册1.煤浆的磨损大,所以电磁流量计采用耐磨的ETFE衬里”的观点不准确,ETFE主要解决了与金属的附着问题。虽然ETFE的原料便宜，但其目前的处理工艺复杂,用它来制作衬里,成本比PFA还高,且没有表征ETFE的.耐磨性优于PTFE的佐证。2.采用低噪声电极,所以波动小”的观点不准确。电极的形状的确与噪声大小相关。由于原进口流量计的电极在某煤化I企业有结垢现象,经常需要把流量计拆下来用晶相砂纸打磨电极,而上海威尔泰采用自清洁电极(即尖状电极),有效地解决了结垢问题。实际应用表明,虽然采用自清洁电极流量计的平稳性比采用球面电极的平稳性稍差,但也没有出现过异常波动。所以,我们认为,在解决煤桨流量输出异常波动方面,低噪声电极并非关键技术。3.原进口流量计安装要求低，‘前5D后2D'就行”的观点不准确。在实验室标定时,要求直管段比较长(达到10D);在应用中,-般“前5D后3D”就足够了,这并非仅仅适用于进口流量计。如果缩径,直管段要求还可以进一步减小。另外,现阶段的煤浆流量计,基本没有投闭环控制的,对于精度的要求不是很高,关键是保证安全连锁处于有效状态,以避免异常波动引起误跳车。4.原进口流量计流速大小对流量的影响很小，适用0.3m/s的流速"的观点不准确。这种说法有很大的误导作用。实际应用经验表明,当流速较低时,尤其是当流速低于0.5m/s时,煤浆流量计容易波动。因此,这种观点不准确。5.单纯缩径"的观点不准确。我们曾经把管道缩径,安装较小口径的流量计,实际使用效果却不如采用本文所提的方案。一方面，由于涉及管道改造、高压法兰以及压力容器级别的焊接,综合成本也不低;另一方面在管道上缩径,小口径长度会远大于在电磁流量计上缩径，导致压损增大,再加.上转换器未替换,很多结果不可预知。6.原进口流量计因为业绩多，所以风险小”的观点不准确。业绩多和业绩好是两个概念,二者没有因果联系。由于历史的原因，原进口流量计市场占有率比较高,好的业绩虽然多,但差的业绩也有。一旦波动引起误跳车，损失是很大的。据不完全统计,因为煤浆流量计波动引起误跳车,200000t甲醇生产线一次损失约为300000元;600000t甲醇生产线，误跳车一次的损失约为800000元。这也是质量好的煤浆流量计价格居高不下的原因之一。我们曾经使用两种品牌的进口流量计,八个月就坏的情况也出现过,-年坏三套的情况也发生过。当前热式气体质量流量计大部分用于测量气体，只有少量用于测量微小液体流量。热式质量流量计具有性能可靠、无可动部件、安装方便，压损小、量程比宽(可达1000:1)、灵敏度高等特点2,特别适用于大管径、低流速，非圆截面管道、现场空间狭窄处测量等特殊工况，在环境保护和过程工业的应用发展迅速，例如:污水处理过程中发生的气体，燃料电池工厂各种气体的流量测量及煤粉燃烧过程粉/气配比控制等。　　与常用的孔板流量计、涡街流量计和差压式均速管、文丘里流量计相比较，热式气体质量流量计有如下特点:(1)直接测量流体的质量流量或标准状态下的体积流量，不需要进行温度压力补偿;.(2)一次元件结构简单，采用不锈钢或特种合金外壳覆盖，不怕脏污或腐蚀，不存在堵塞问题,且表面脏污极易清除。带不断流装拆装置，可实现不停气装拆，清洗维修，简便易行;(3)量程比特大，可达1000:1，可测流速范围0.1m/s~60m/s,完全覆盖-般工业废气及煤气厂输出总管中的流速范围。因而只需在总管上装一台插入式热式气体质量流量计，就可满足计量要求。大大地节省了投资,简化了系统结构，方便了管理,提高了系统工作的可靠性;(4)仪表精确度高(士1.5%FS)，性能稳定(重复性士0.25%FS)，几无压力损失，对管道振动不敏感。此外，热式气体质量流量计灵敏度高，尤其适合于大管径、低流速的流量测量。且在大管径中使用，其性能价格比更显优势;防爆、防护、抗腐蚀设计,又使它能适应恶劣工况，危险场合。　　热式气体质量流量计作为一种插入式流量计，由.上述插入式流量计的测量公式可见该流量计同样方便适用于方形管道的气体流量测量。环保管道一般用圆形，而空调的管道很多地方为方形。孔板等很多仪表没有测量方形管道的数据，若使用插入式热式气体质量流量计，不论圆形或是方形管道均可通过计算获得，这也解决了低压方形通风管道的流量测量问题。
