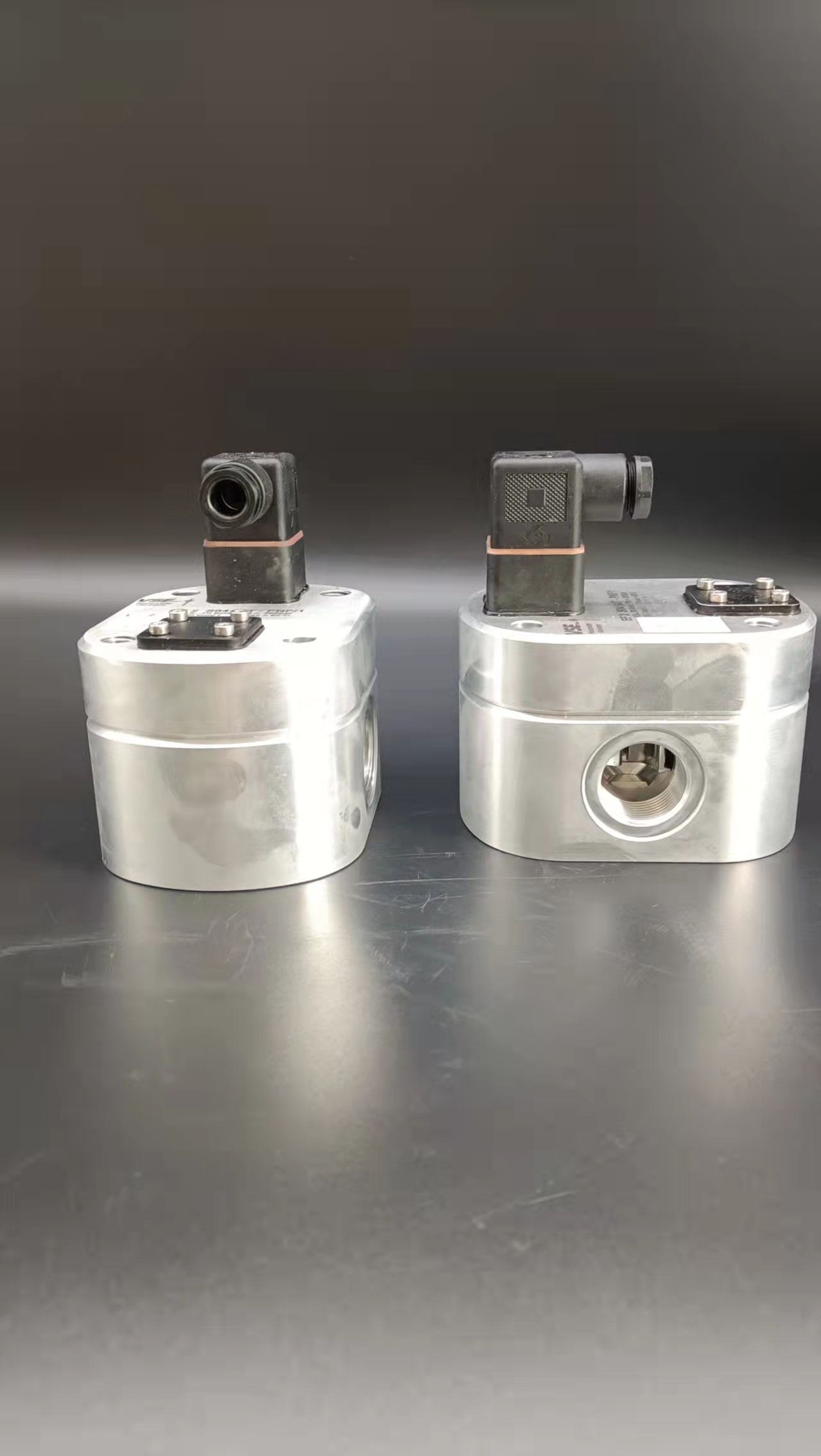

德国VSEVS0.4流量计办事处同时我们还经营：  当前，在国内关于蒸汽测量方面存在不少误区，很多用户往往认为购买了高品质的流量计就可以得到准确的计量结果。蒸汽的计量不同于其它流体如水、空气等介质，在实际测量中影响其精确测量的因素较多，经常会出现流量计本身检定合格，而实际却感觉计量“不准”的现象。影响孔板流量计对蒸汽流量准确计量的因素主要有以下三个方面。1.上下游直管段不足  对于传统的涡街或孔板流量计，其前后安装直管段要求分别约为20D和5D。如果上下游直管段不足，则会导致流体未充分发展，存在旋涡和流速分布剖面畸变。流速剖面畸变通常由管道局部阻碍(如阀门)或弯管所造成，而旋涡普遍是由两个或两个以上空间(立体)弯管所引起的。上下游直管段不足可以通过安装流动调整器来调整,最简单有效的办法是采用对上下游直管段要求较低的流量计。2.蒸汽的密度补偿不正确  为了正确计量蒸汽的质量流量，必须考虑蒸汽压力和温度的变化，即蒸汽密度补偿。不同类型的流量计受密度变化影响的方式不同。涡街流量计的信号输出只和流速有关，而和介质的密度、压力和温度无关，差压式流量计其质量流量与流量计的几何外型、差压平方根和密度平方根有关。①补偿精确度的差异。测温对补偿精确度影响较大。;如采用相同精度等级的温度和压力感应器，测温误差引起的密度差异要大于测压误差。②压力测量影响因素。在蒸汽压力的测量中，由于引压管内冷凝水的重力作用会使压力变送器测量到的压力同蒸汽压力之间出现一定的差值。测压误差如果不予以校正，则会影响蒸汽密度的计算，引起流量计量的误差。对于上述现象，可在二次表(流量计算机内)进行零点迁移，既简单又准确。3.蒸汽干度的影响  目前，用于测量蒸汽流量的孔板流量计大部分为体积流量计，首先测得体积流量，然后通过蒸汽的密度计算质量流量，也就是假定蒸汽为完全干燥。但是，蒸汽并非完全干燥，如果不考虑蒸汽干度的影响，得出的数据会低于实际的流量。因此流量计的二次仪表(流量计算机)应该具有设置饱和蒸汽干度的功能。但在实际工况确定蒸汽的干度也很困难。如果能够改进蒸汽流量计入口处的蒸汽品质，则能改进孔板流量计的测量精度。卡装式涡轮流量计高精确度，一般可达±1%R、±0.5%R，高精度型可达±0.2%R重复性好，短期重复性可达0.05%~0.2%,正是由于具有良好的重复性，如经常校准或在线校准可得到极高的精确度，在贸易结算中是优先选用的流量计输出脉冲频率信号，适于总量计量及与计算机连接，无零点漂移，抗干扰能力强可获得很高的频率信号（3-4kHz），信号分辨力强范围度宽，中大口径可达1:20，小口径为1:10结构紧凑轻巧，安装维护方便，流通能力大适用高压测量，仪表表体上不必开孔，易制成高压型仪表涡轮流量计传感器类型多，可根据用户特殊需要设计为各类型传感器，例如低温型、双向型、井下型、混砂型等可制成插入型，适用于大口径测量，压力损失小，价格低，可不断流取出，安装维护方便  玻璃转子流量计是通过量测设在直流管道内的转动部件的位置来推算流量的仪表甲,主要用于中、小管径的流量测量,使用范围广泛。相比其他类型的流量计,转子流量计可适用于高温高压场所,并且具有一定的耐腐蚀能力。   转子流量计按照用途可分为测量型及吹扫型。转子流量计具有结构简单、直观、压力损失小、维修方便等特点。转子流量计适用于测量通过管道公称通径D≤150mm的小流量,也可以测量腐蚀性介质的流量。   测量型转子流量计主要用于尿素装置中管道公称通径D≤150mm,介质为工艺冷凝液、蒸汽冷凝液、脱盐水、冲洗水等介质的小流量测量，大部分的测量型转子流量计主要用于尿液等易结晶腐蚀.管线冲洗时的测量。 测量型转子使用时流量计必须安装在垂直走向的管段.上，以使流体介质自下而上地通过转子流量计。   吹扫型转子流量计一方面应用于尿素装置中用于设备氮封,另一方面应用于仪表测量管线的吹扫。例如一段蒸发冷凝器、二段蒸发冷凝器的压力测量，如果采用插入式膜片的结构，尿素蒸汽很容易在膜片.上产生结晶,影响测量结果,这时就需要采用吹扫转子流量计进行压力的测量。   吹扫型玻璃转子流量计在安装时应选择合适的位置安装,以确保流量计吹扫装置的调整、清洗、拆卸方便，并确保介质的流体方向与流量吹扫装置要求的方向相同。安装时，针型阀应全部关闭，在实际测量时为防止浮子的突然加速，上冲撞击限位器，损坏测量部件，应缓慢地打开针型阀，将压力调整到工作压力。在电磁流量计设定状态下(如何进入设定状态请参照前述操作),用▲或▼键上下翻屏查找,直到屏幕出现仪表量程设置字样,按右键确认键确认进入仪表量程设置,输入20mA对应的最大流量值(输入量程值时可按▲键对光标处数字加1或用▼键对光标处数字减1,移位时要先按左键复合键再同时按▼键光标右移1位选数位或先按左键复合键再同时按▲键使光标左移1位选数位),最大流量值输入完后,按右键确认键确认返回。(若按右键确认键不放,持续3秒钟则直接返回到显示状态,若要继续设定其它参数,按▲键.)(分体式仪表中若口径与量程选择不当屏幕下行将出现“错误”字样提示用户)　　在电磁流量计设定状态下(如何进入设定状态请参照前述操作)用▲或▼键上下翻屏查找,直到屏幕出现流量方向选择字样,按右键确认键确认进入流量方向选择设置,再用上键▲选择正向或反向按右键确认键确认返回。(若按右键确认键不放,持续3秒钟则直接返回到显示状态,若要继续设定其它参数按▲键。(注:改变正负号也可改变接线,将信号线正负调换,还可以将传感器调换安装方向.)电缆接头中的保护塞只能在准备安装电缆时拆除.　　DN3至DN8[1/10"至5/16"]的法兰型电磁流量计传感器,应采用DN10[3/8"]的配对法兰.这样DN3,4,6或者8[1/10",5/32",1/4"或者5/16"]的管道就会与仪表成为一体.　　此外,DN3至DN8[1/10"至5/16"]法兰型传感器, 还可使用DN15[1/2"]的配对法兰.　　石墨不可用于法兰或者工艺连接件垫圈,因为在一定条件下,仪表管道内部可能形成导电涂层.管路中应避免出现真空冲击,以防止可能对衬里（PTFE）以及仪表造成的损坏.配对法兰的垫圈表面　　安装中,平行配对法兰的垫圈材料必须适于介质和操作条件.只有这样才可以避免泄漏.为了确保最佳的测量结果,须保证传感器垫圈应法兰同心.保护板　　保护板用于防止衬里的损坏.只有在传感器将安装在管路中时才可以拆除保护板.必须谨慎小心,确保衬里未在安装过程中脱落或者损坏, 造成泄漏.法兰螺栓紧固扭矩　　安装螺栓应按照通常的方式平均紧固,不可在电磁流量计某一侧过度紧固.我们建议螺栓在紧固之前添加润滑油,并交叉紧固,如上图一所示. 在第一轮紧固过程中,螺栓拧紧50%,在第二轮中提高至80%,最后使用最大扭矩紧固.不应超过最大扭矩见表一，表二1、开启时指针不动产生的原因:介质中含有杂质,使转子卡住;系统工作压力太小,致使金属管浮子流量计不正常工作,.　　解决办法:清除异物;增加磁过滤器,增加系统工作压力.2、指针冲顶不回复产生的原因:介质中含有杂质,使转子卡住;仪表选型不合适,选用仪表太小.　　解决办法:清除异物,增加磁过滤器;3、指针波动太大产生的原因:不能准确读数,产生原因:系统工作压力不稳定;介质存在脉动流或双相流的现象;仪表进出口处的管径变化大而导致压力变化或压力损失增加.　　解决办法:检查自身系统;消除脉动流与双相流.减少压力损失.4、指针不回零产生的原因:由于仪表的波动而使指针位移;由于仪表的上下撞击,而使测量管内的零件弯曲变形.　　解决办法:旋松指针处的小螺丝将指针复原至未工作状态;建议送回维修或更换.5、金属管浮子流量计远传不准确产生原因:环境温度超出工作要求;变送器漂移.　　解决办法:按要求使用;适当调节变送器中的电位器或调节螺丝以恢复正常.6、流体正常流动时无显示,总量计数器字数不增加:检查电源线、保险丝、功能选择开关和信号线有无断路或接触不良; 检查显示仪内部印刷版,接触件等有无接触不良;检查检测线圈;检查传感器内部故障,上述1-3项检查均确认正常或已排除故障,但仍存在故障现象,说明故障在传感器流通通道内部,可检查叶轮是否碰传感器内壁,有无异物卡住,轴和轴承有无杂物卡住或断裂现象 .　　解决办法:用欧姆表排查故障点;印刷板故障检查可采用替换“备用版”法,换下故障板再作细致检查;做好检测线圈在传感器表体上位置标记,旋下检测头,用铁片在检测头下快速移动,若计数器字数不增加,则应检查线圈有无断线和焊点脱焊;去除异物,并清洗或更换损坏零件,复原后气吹或手拨动叶轮,应无摩擦声,更换轴承等零件后应重新校验,求得新的仪表系数.7、 未作减小流量操作,但流量显示却逐渐下降:过滤器是否堵塞,若过滤器压差增大,说明杂物已堵塞;流量传感器管段上的阀门出现阀芯松动,阀门开度自动减少;传感器叶轮受杂物阻碍或轴承间隙进入异物,阻力增加而减速减慢.　　解决办法:消除过滤器;从阀门手轮是否调节有效判断,确认后再修理或更换 ;卸下传感器清除,必要时重新校验.8、 流体不流动,流量显示不为零,或显示值不稳:传输线屏蔽接地不良,外界干扰信号混入显示仪输入端;管道振动,叶轮随之抖动,产生误信号; 截止阀关闭不严泄露所致,实际上仪表显示泄漏量;显示仪内部线路板之间或电子元件变质损坏,产生的干扰 .　　解决办法:检查屏蔽层,显示仪端子是否良好接地;加固管线,或在传感器前后加装支架防止振动; 检修或更换阀;采取“短路法”或逐项逐个检查,判断干扰源,查出故障点.9、金属管浮子流量计示值与经验评估值差异显著:传感器流通通道内部故障如受流体腐蚀,磨损严重,杂物阻碍使叶轮旋转失常,仪表系数变化叶片受腐蚀或冲击,顶端变形,影响正常切割磁力线,检测线圈输出信号失常,仪表系数变化:流体温度过高或过低,轴与轴承膨胀或收缩,间隙变化过大导致叶轮旋转失常,仪表系数变化.传感器背压不足,出现气穴,影响叶轮旋转管道流动方面的原因,如未装止回阀出现逆向流动旁通阀未关严,有泄漏传感器上游出现较大流速分布畸变:(如因上游阀未全开引起的)或出现脉动液体受温度引起的粘度变化较大等;显示仪内部故障;检测器中永磁材料元件时效失磁,磁性减弱到一定程度也会影响测量值;传感器流过的实际流量已超出该传感器规定的流量范围.　　解决办法:查出故障原因,针对具体原因寻找对策;更换失磁元件;更换合适的传感器.  热式气体质量流量计按结构可以分为热分布型和浸入型。热分布型热式流量计将传感元件放置于管道壁,传感元件经过加热温度高于流休温度，流体流经传感元件表面导致上下游温度发生变化,利用上下游温度差测量流体流量，一般用于微小流速气体流量的测量。   热分布型热式流最计的T.作原理如图1所示,传感元件由上游热电阻、加热器利下游热电阻组成,加热器位于管道中心，使得传感元件温度高于坏境温度，上游热电阻和下游热电阻对称分布于加热器的两侧。图1中曲线1所示为管道中没有流休流过时传感元件的温度分布线.相对于加热器的上下游热电阻温度是对称的。当有流体经过热式传感元件时,温度分布为曲线2,显然流体将上游部分的热量带给下游，导致上游温度比下游温度低，上下游热电阻的温度差△T反映了流体的流量,即△T=f(m)。当流体流速过大时，上下游热屯阴的温度差△7趋向于0,因此热分布型热式气体质量流量计用于测量低流速气休微小流量。气体质量流量qm可表示为 式中:Cp-一流体介质的定压比热容;A一热传导系数;K一一仪表系数。   浸入型热式流最计的工作原理如图2所示，一般将两个热电阻置于中大管道中心,可测量中高流速流体。热电阻通较小电流或不通电流，温度为T;另一热电阻经较大电流加热,其温度T高于气体温度。管道中有气流通过时，两者之间的温度差为△T=Tv-T0气体质量流量qm与加热电路功率P、温度差△T的关系式为   式中:E一系数与流体介质物性参数有关;D一与流体流动有关的常数。   如果保持加热电路功率P恒定，这种测量方法为恒功率法;如果保持温度差△T恒定，这种测量方法为恒温差法，两种方法有各自的优缺点，使用时据具体环境和需要而定。目前较普遍的是采用恒温差法,由于需要不同的应用领域,恒温差法已不适用于某些场.合的测量，因此恒功率法应用领域越来越广泛。恒温差法的基本原理是流体流过加热的热电阻表面使得热电阻表面的温度降低，热电阻的阻值变小。反馈电路自动进行处理,通过热电阻的加热电流变大从而使得热电阻温度升高,即可使得热电阻与流体温度差恒定。通过测量传感电路的输出电流或输出电压便可获得流量值。恒功率法的基本原理是加热功率为恒定值,管道内没有流体流过时温度差△7最大,当流体流过热电阻表面时热电阻与流体温度差变小,通过测量△T便可得到流体流量。德国VSEVS0.4流量计办事处1.流量测量　　现阶段，涡轮流量计对脉动流的直接测量还存在很大困难，但可通过误差方程分析、实验室试验和专业的脉动流量误差检测设备检测分析某一特定脉动流的测量误差。前两种方法基于脉动流的振幅和频率的可测量性，振幅和频率的测量可通过激光多普勒技术、热线风速仪法等。专业的脉动流量误差检测设备已有设备制造厂家在生产。1.1误差方程分析　　通过对机翼理论的研究，可列出涉及惯量、夹角、叶轮半径、角速度等参数的误差运动方程，通过编程可求得针对某一特定涡轮流量计的不同振幅和频率脉动流的测量误差。依据动量守恒定律，可列出包含流速、切线速度等参数的非线性微分方程，通过计算和分析可理论推导测量误差。1.2实验室试验　　现场实测脉动流的特性，采用已知标准体积压缩空气，在实验室模拟脉动流，将测量值与标准体积进行对比，分析测量误差。1.3误差检测设备检测　　上海某公司生产的一种燃气脉动流误差检测设备，可较精确地测得脉动误差值，但暂未在山西省广泛应用。在绝大多数燃气公司的实际运行管理过程中，脉动流的特性参数无法在日常运行监测数据中获取，因此，主要定性地说明脉动流对涡轮流量计计量偏差的影响。2.测量误差　　已有很多学者针对脉动流对计量的影响进行了研究。分析结果可知，由于叶轮受流体加速影响小，受流体减速影响大，计量始终存在正供销差。此外，正供销差取决于脉动流的振幅和频率，整体来说，如果脉动流频率大于叶轮角频率时正供销差值较大，脉动振幅增大时正供销差值也随之增大。3.脉动流对计量结果影响　　A分输站涡轮流量计距离上游最近的压缩站（往复式压缩机增压）不到7km，且该分输站工艺布置紧凑。据实地测量，流量计上游直管段长度约为6Dn（Dn为涡轮流量计口径，mm），下游直管段长度约为4Dn。此外，7km管道沿线地势高低不平，加之煤层气气质水含量较大，导致在低洼处极易形成积液，积液也会造成脉动流。　　2020年8—10月期间，下游公司发现正供销差持续增大时，对A分输站和B分输站的涡轮流量计进行了标定，但标定结果均为合格。随后下游公司在2020年11月5—7日对A至B分输站段管线进行了清管作业，共清出污水杂质约23t，清管完成后正供销差明显减小。清管前后实际供销差数据如表6所示。　　除此之外，通过日常对气体涡轮流量计的运行监测，供气瞬时流量每次显示数据都在变化，且在一定时间内在1个值上下频繁波动（波动幅度约为依20%）。综合上述情况，该输气管道存在脉动流的可能性很大。脉动流会造成正供销差影响，对下游接气单位不利，因此有必要对脉动流的影响进行修正。1、精确度　　一般说来，选用涡轮流量计主要是看中其高精确度。目前涡轮流量计的精确度大致为液体：国际市场为±0.15％R，±0.2％R,±0.5％R和±1％R，国内定型产品为±0.5％R和±1％R；气体：国际市场为±0.5％R和±1％R，国内为±1％R和±1.5％R，以上精确度指范围度为6：1或10：1。精确度除与本身产品质量有关外，还与使用条件密切相关。　　若缩小范围度可提高精确度；特别是作为标准表法流量标准装置的标准流量计，若定点使用，精确度可大为提高。　　流量计精确度愈高，对现场使用条件的变化就越敏感，要想保持其高精度，需要对仪表系数特别的处理。一种处理方法就是所谓仪表系数浮动处理法。即由现场以下条件实时进行处理：a）粘度受温度的影响；b）密度受压力、温度的影响；c）传感器信号冗余（一台传感器输出二个信号，监视其比值；d）系数的长期稳定性（采取控制图确定）等。　　对于贸易储运交接计量，常配备在线校验装置，以便定期进行校验。　　生产厂使用说明书列举的仪表精确度为基本误差，现场应估算附加误差，现场误差应为两者的合成。2、流量范围的选择　　涡轮流量计的流量范围的选择对其精确度及使用期限有较大的影响。一般在工作时最大流量相应的转速不宜过高。使用状况分连续工作和间歇工作两种，连续工作是指每天工作时间超过8小时，间歇工作是每天工作时间少于8小时。对于连续工作最大流量应选在仪表上限流量的较低处，而间歇工作可选在较高处。一般连续工作是将实际最大流量乘以1.4作为流量范围的上限流量，而间歇工作则乘以1.3。　　如果仪表口径与工艺管道通径不一致时，则应以异径管和等径直管改装管道。　　对于流速偏低的工艺管道，最小流量成为选择仪表口径首先要考虑的问题，通常以实际最小流量乘以0.8作为流量范围的下限流量，使其留有一定的裕量。若配有分段线性化功能的显示仪，在传感器流量下限值不能满足实际最小流量时，应要求生产厂在实际最小流量及其附近进行流量校验，将测得的仪表系数输入显示仪，这样就能既降低仪表的流量下限值，还能保持测量的精确度。3、精确度等级　　对于仪表精确度等级的要求要慎重，应该从经济角度来考虑，例如大口径输油（输气）管线的贸易结算仪表，经济上关系重大，在仪表上多投入是合算的。至于输送量不大或作为过程控制用只需中等精度水平即可，切忌盲目追求高精度。本安型防爆传感器适配安全栅型号及制造厂，核查防爆等级及批准文号等。若要显示质量流量（或标准状态下体积流量）要选配压力、温度传感器或密度仪表。涡轮流量计显示仪现已由以微处理器为基础可与上位计算机进行通信的流量计计算机所包括，该仪表在仪表功能及使用范围等都远超过老式涡轮流量显示仪。目前作为贸易计量的各类型流量计都趋向于配有直读式显示装置。不但有总量计量的显示，还可附加补偿器（一台功能齐全的流量计算机）输出远传信号。4、对流体的要求　　对流体的要求为洁净（或基本洁净）、单相或低粘度的，常用流体举例如下：一般流体，包括水、空气、氧气、高压氢气、牛奶、咖啡等；石油化工类：汽油、轻油、喷气燃料、轻柴油、石脑油、乙烯、聚乙烯、苯乙烯、液化气、二氧化碳及天然气；化学溶液类：氨水、甲醇、盐水等；有机液体：酒精、苯、甲苯、二甲苯、丁二烯、四氯化碳、甲基胺、丙烯腈等；无机液：甲醛、酢酸、苛性钠、二硫化碳等。对于腐蚀性介质，使用材质选择要注意，含杂质多及磨蚀性介质不推荐使用。5、对液体粘度的要求　　液体涡轮流量计为粘度敏感的流量计，当液体粘度增大时，仪表系数的线性区变窄，下限流量增大，当粘度增加到一定数值时，甚至无线性区域。螺旋叶片的情况比直叶片要好的多。　　对于液体,通常用水校验传感器,当精度为0.5级时,可在5×10-6mm2/s以下的液体而不必考虑粘度的影响。当流体粘度高于5×10-6mm2/s时，可用相当粘度的液体校验而不必作粘度修正。此外也可采取一些措施来补偿粘度的影响。如缩小使用范围度，提高流量下线值或仪表系数乘以雷诺数修正系数等。　　粘度对仪表系数的影响与传感器结构类型及参数口径大小等有关。有几种粘度对仪表系数影响的表示方法：仪表系数与雷诺数的关系，在几种粘度下，仪表系数与输出频率的关系和仪表系数与输出频率除以运动年度的比值的关系等等。这些资料有的生产厂准备有，但并非所有的生产厂都有这些资料。6、对气体密度的要求　　气体涡轮流量计主要考虑流体密度对仪表系数的影响，密度的影响主要在低流量区域，如图14所示。密度的增大（即压力增大）使特性曲线直线部分向下限流量区域拓展，传感器的范围度扩大，线性度改善。若气体涡轮流量计在常压的空气中校验使用时被测介质工作压力不一样，其下限流量由下式计算qvmin,qvamin-分别为压力p和压力pa（101.325kPa）下被测介质和空气的体积流量下限值，m3/h;p,pa-分别为工作压力（绝压）和大气压（101.325kPa）,kPa;d-被测介质的相对密度,无量纲。7、体积流量换算到质量流量　　涡轮流量计测量的是实际体积流量，无论物料平衡或能源计量，介须测量介质流量（即标准状态下的体积流量），这是应由下式进行换算　式中 qv，qvn－分别为工作状态和标准状态下的体积流量，m3/h；p，T，Z－分别为工作状态下绝对压力（Pa），热力学温度（K）和气体压缩系数；pn，Tn，Zn－分别为标准状态下绝对压力（Pa），热力学温度（K）和气体压缩系数；8、不宜选用涡轮流量计的场所含杂质多的流体，如循环冷却水、河水、排污水、燃油等；流量急剧变化的场所，如锅炉供水系统、有空气锤的供气系统等；测量液体时，管道压力不高而流量又较大，仪表下游侧压力可能接近饱和蒸汽压，有产生气穴的危险，如液氨从高位槽靠位能自由流出，在排放口处就不宜安装；电焊机、电动机、有触点的继电器等的附近，存在严重电磁干扰的场所；上下游直管段长度严重不足，如轮船的机舱内；锅炉自动供水系统如频繁地起泵和停泵，对叶轮造成冲击，使传感器很快损坏；有腐蚀性或磨蚀性介质选型时应慎重，宜与制造厂联系咨询。9、经济性　　选用涡轮流量计用于高精确度场合，其经济因素应多方面考虑。仪表的购置费只是费用的一部分，还应考虑以下几方面的开支：安装用辅助设备费（如消气器、过滤器等）或旁路支管包括阀门等；校验费，为了保持高精度必须经常校验，甚至在现场安装一套在线校验装置，其费用相当可观；维护费，涡轮流量计的易损件更换用，他是保持高性能必需的。性能特点  设计发明的新型孔板流量计整流器的优势主要在于提取、安装整流管的过程中无需截断流体或置换流体管路，实现在线维护整流器。此外，设计驱动装置使整流管在上下阀腔内穿梭时，可实现整流管两端同步升降，使整流器安装与拆卸快捷、简便。整个维护过程可避免高压流体给现场操作人员带来伤害，同时也解决了清洗、更换整流器时需要停产的问题。  通过上阀腔齿轮轴、滑板阀、下阀腔齿轮轴的配合就可移动管腔内的整流管（板），取出与安装归位的整个过程简单、平稳、快捷，实现了在线维护整流器，减少天然气或有毒有害气体与操作人员的接触，消除了潜在的危险。使用方法  孔板流量计装置工作前，首先对密封性进行检查，保证其处于安全工作状态。工作时主要包括整流管（板）平稳提升、整流管（板）安全取出以及整流管（板）安装归位三个部分。整流管（板）平稳提升：打开平衡阀，使上阀腔与下阀腔连通，从而平衡上阀腔与下阀腔内的压力。其次，打开滑板阀，驱动下阀腔齿轮轴，将整流管（板）从下阀腔移至上阀腔，接着关闭滑板阀，关闭平衡阀。整流管（板）安全取出：打开放空阀，上阀体通过放空通孔与外界大气连通，使上阀腔与外界的压力平衡。打开顶丝，取出顶板、压板。驱动上阀腔齿轮轴，将整流管（板）从上阀腔取出。整流管（板）安装归位：将整流管（板）放入上阀腔，驱动上阀腔齿轮轴，将整流管（板）下放上阀腔底部为止。盖好压板、顶板，安装顶丝，关闭放空阀。打开平衡阀，使上阀腔与下阀腔内的压力平衡。打开滑板阀，驱动下阀腔齿轮轴，将整流管（板）从上阀腔移至下阀腔。关闭滑板阀，关闭平衡阀。打开放空阀，将上阀腔气体放空，确保上阀腔内部压力平稳，最后关闭放空阀。德国VSEVS0.4流量计办事处三聚磷酸钠(俗称五钠)的生产过程中有一个中和过程，在该过程中磷酸和纯碱按一定比例混合、反应后被制成可用来进一步生产五钠的中和液。在这样一一个过程中为使产品质量得到有效控制就需要对加入中和罐的磷酸量根据分析结果进行精确的批量控制。存在的问题和解决方案   图1中流量计自1983年装置投产后就一直使用，到1997年已是残破不堪，常因其故障使装置的生产遭受影响。在这种情况下如何来解决好这个问题就很自然地纳入了我们的工作日程。我们首先想到的是想按原型号进行更新，但经市场询价后我们发现这种老式的仪表现在的售价实在太昂贵，竟达十一万多人民币一台，很不合算。经研究后，我们认为智能式电磁流量计能担此任(当时集批处理功能于一身的流量计还不多),其完善的功能和一体式结构既能够通过表头上的三个红外触摸键使将来的操作完全和老仪表一样在现场完成，也可利用这种仪表本身具有的HART通信功能和RS485接口方便地使用HART通讯器或其它智能终端实现远程操作。该方案投资仅为三万元人民币左右(不计远程终端，暂未用)。图1为控制系统图 2仪表选型和系统设计 (1)根据工艺的酸流量情况我们选用了口径为DN50的电磁流量计，针对磷酸的特殊腐蚀特性确定了聚四氟乙烯(PIFE衬里和钽电极，电源为24VDC(因电磁阀也用该电源)。 (2)调节阀延用原旧阀。 (3)增加一个直流24V2.SW的二位三通电磁阀，用来控制调节阀的气源(该气源在旧系统中直接受控于流量计)。. (4)因所选流量计本身的触点输出容量最大仅为0.1A24W故增加一-个触点容量为0.5A24V激励电压为24VDC的中间继电器(该继电器直接固定在流量计自身的接线盒内)用以可靠驱动电磁阀。系统构成示意图见图2。针对传统电磁流量计用信号电缆的易受电磁干扰和内部产生较大噪音的性能缺陷，首先根据电磁流量计用信号电缆的特点及其运行环境要求设计了多种结构方案,而后综合考虑电缆抗电磁干扰水平、内部噪音水平、工艺的实现难度和制造成本等因素对相关设计方案进行反复筛选，最终确定了新型低噪音电磁流量计用信号电缆的结构。　　该新型电缆的结构如图1所示。导体为单股退火镀锡软铜线,以提高导体的导电性和防腐蚀性。在导体外绕包一层薄F4(聚四氟Z烯)半导电带,有利于降低导体和绝缘之间的摩擦起电噪音。绝缘采用材料较为纯净.介电常数较小具有一定弹性的聚丙烯绝缘级材料,并采用挤压式挤出,减小绝缘层与导体的向隙。采用对绞组作为信号传输线,由于在两根传输线上感应的电压接近相等,减小了电压差值，提高了信号传输稳定性;对绞组由两种不同颜色绝緣线芯组成,相邻线对对绞节距应不大于100mrmn。对绞分屏蔽纪(即对对绞组进行分屏蔽,每对对绞组外绕包两层聚酯带和--层厚0.04mm铝塑复合带绕包,内置-根7X0.26mm镀锡铜绞线作引流线)有利于对不同对绞组之间信号中音的抑制和隔离。对绞分屏敞组同心式绞合成缆，在对绞分廉蔽组间]填充非吸湿性材料,以保证缆芯圆整。在成缆缆芯外绕包两层聚酯带,再采用铝塑复合带绕包,内置镀锡铜线作引流线,以提高电缆电磁屏蔽能力。总屏敞层外挤包隔离层(隔离护套).隔离层采用绝缘级低密度聚乙烯材料。隔离层外采用铠装层，铠装材料为高导磁合金钢带.其为强磁材料,叮将外来的磁通大部分限制在铠装层的外表面上(仅布少部分能进.人被屏蔽的空间);铠装时对高导磁合金钢带采用纵包焊接,确保其形成.连续圆杜管;铠装层可提高电缆抗电您T扰水平以及对电缆进行加强，减少电缆振动引起的电动势。外护奈采用监色软PVC(聚氯乙烯)护层级电缆材料挤包,实现电缆防护。　　该新型低噪音电磁流量计用信号电缆通过开发新的结构和选用新的材料具有了高抗电磁干扰能力和优异的低噪音性能,可实现信号的高分辨率、高精度和稳定传输:a.通过采用绝缘线芯对绞、对绞铝箔分屏蔽、引流线设置、铝箔总屏蔽、全封闭钢合金铠装屏蔽等综合设计,对内外部电场和磁场形成有效的屏蔽隔离,抑制了内部串音,降低了信号传输的波动性,大大提高了电缆的抗电磁干扰水平,提高了电缆传输信号的准确性和可靠性。在实际工程安装中,电缆也不必穿金属管敷设，可降低工程成本。b.采用镀锡导体以及导体外设置F4半导电带,有利于降低导体和绝缘之间的摩擦起电噪音,同时电缆整体设计结构紧凑,尤其是钢合金铠装层的设计,使得电缆内部相对滑动少,一定程度上也减少了电缆内部摩擦起电噪音的产生,这样可以将原始噪音降低2~3个数量级,极大地提高了传输信号的分辨率和精度,减小了电磁流量计的计量误差,大大提高了电磁流量计的计量准确性、精确性和可靠性,完全可满足微量精确计量场合的使用要求。  智能金属管浮子流量计的软件设计采用模块化编程结构，主要包括三个部分:输入模块、控制模块、输出模块。所有程序代码均采用C语言编写。  输入模块主要包括数据采集、滤波、温度补偿、非线性补偿和数值计算等，总体采用定时器中断方式，程序流程图如图2所示。输入模块中的非线性补偿程序采用分段线性拟合的方式来实现。通过采集9组或11组流量信号，作为拟合直线的端点，当前采样值按数据大小得到拟合曲线段的斜率和初始数据，代入拟合方程即可得到修正后的流量数据。  控制模块包括键盘处理程序和看门狗程序，键盘处理功能是通过中断方式设置标志位在置入参数子程序中实现的。金属管浮子流量计在通过总线组网，实现.上位机组态调试的同时，通过键盘，可以就地调试。  输出模块包括显示程序和通信中断服务程序。通信中断服务程序流程图如图3所示。热式气体质量流量计传感器探头是流量计的测量单元，可以把需要采集的信息准确无误的转换成信号量传输给系统，是信号量采集的通道，是实现流量计实时计量的必要前提。如下图所示，这是我们实验所使用的流量传感器探头。由于是插入式热式气体质量流量计，所以在使用时，必须要调节探头的长度，使流量探头（即 Pt20）处于管道的正中心位置，减小偏心安装产生的一切误差，以便获得精准的管道流量信号。同时，由于流量探头和气体直接接触，所以灵敏度得到很大的保证，灵敏度基本上处于最灵敏状态；但是从气体组分，气体粘度，粉尘颗粒，气压与结构强度等角度考虑，后期必须将流量探头进行封装，保证热式气体质量流量计传感器的受冲击能力，增加传感器探头的抗污染能力，延长传感器的使用周期。1.施工工艺的影响与处理按照循环灌浆的原理,返回浆液要流回搅拌桶,采用2台电磁流量计分别计量进返浆管道中浆液的流量。然而.有些用户去掉返浆管上的电磁流量计,返浆管通过一个三通直接接在电磁流量计下游的进浆管上,返回浆液不返回搅拌桶,采用一台电磁流量计测量灌浆量,其结果在岩层吸浆量很小和灌浆结束阶段,浆液流过电磁流量计F的流速很小,远低于电磁流量计的流速下限,信噪比S/N很小,测量误差高达50%,无法精确计量。2.测量管道内附浆量的影响与处理　　每次灌浆结束后,要及时清除电磁流量计测量管内的残余浆液，否则水泥浆液易在测量管道内产生不同程度的胶结,甚至堵塞电磁流量计测量管和相接的灌浆管道。电磁流量计测量管内的附着层会引起附加相对误差△Ɛ,实践证明其引起的误差是很大的,假定其厚度相同△ε由式(5)计算:　　水泥颗粒的σɷ和水泥浆液σf相差很大,因为附着水泥层电导率极低,当附着物有一-定厚度时△Ɛ会比较大。3.介质中气泡的影响与处理　　因工艺或介质本身的原因,所测液体常含--些气泡。电磁流量计属于流速型的流量方式,气泡在管道圆截面中所占据的面积百分率,几乎就等同于气泡对流量测量的影响量。此外由于气泡经过电极表面存在一个摩擦过程,由此会产生尖峰脉冲干扰电势,其值远大于正常的流量信号。通常电磁流量转换器无法有效地处理如此的干扰,轻者导致测量值不稳定,严重时仪表根本无法工作,一些缺乏经验的用户仅从工艺的要求出发,对电磁流量计的安装位置没有考虑防止气泡的产生,例如有些用户把电磁流量计安装在灌浆泵的吸入端,吸入端的浆液中常会混入成泡状流的小气泡,故电磁流量计一般要安装在泵的排出端。电磁流量计最好垂直安装,浆液自下而上流动。水平安装时要使电极轴线平行于地平线,不要垂直于地平线,因为处于底部的电极易被沉积物覆盖,顶部电极易被液体中偶存气泡擦过遮住电极表面。4.恶劣施工现场环境的影响与处理　　灌浆施工现场的环境大部分时间比较恶劣,例如高温、潮湿高灰尘等,如果电磁流量计外壳的密封不良,诸如接线盒,以及一些非焊接气密封结构的外壳,时间长了冷凝水和灰尘容易积聚在电磁流量计的接线盒中，或透过密封不良的结合面渗入电磁流量计壳体中,由于电磁流量计的流量信号极其微弱(通常是几mA),冷凝水和灰尘的存在,直接的后果是导致电磁流量计转换器输入回路阻抗下降，衰减了欲输往放大器的流量信号;或者是破坏励磁回路和信号回路的绝缘,将高达几十V的励磁电压引入到低电势的信号回路中,造成电磁流量计的严重故障。为了避免此类故障的发生,可在接线盒中灌注绝缘材料,在维修和调试电磁流量计的时候一-定要避免进水,保持接线盒内的干燥与干净,使用中一定要避免浸泡在水或浆液中。
