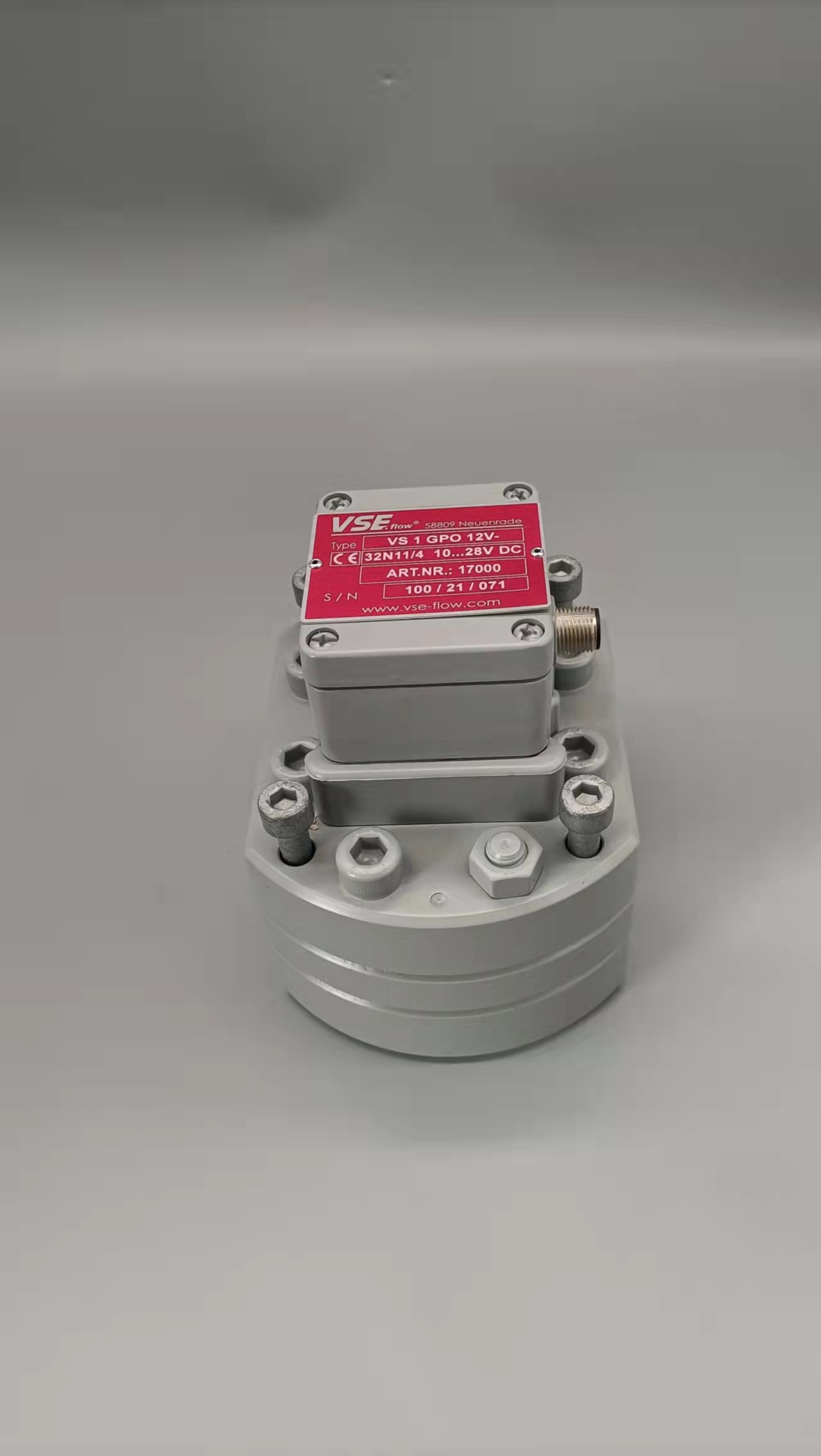

德国VSEVHM02-1流量计技术资料同时我们还经营：金属管浮子流量计与恒流阀组成的吹扫设备原理，如图1所示，以恒定人口压力为例:   弹性膜片受到向上的作用力为: P2A+P1a(1) 弹性膜片受到向下的作用力为: P3A+P2a+F(2) 在压力平衡状态时，即式(1)=式(2)时: P2A+P1a=P3A+P2a+F(3) 作为压力调节器膜片的压差P2-P3,我们可以得到: P2-P3=F/A-(a/A)(P1-P2)(4) 由于a<A,所以(a/A)(P1-P2)可以忽略不计,由于F和A都时恒定值，所以: C(恒定值)=P2-P3   当金属管浮子流量计测量介质是不可压缩的液体时，RE压力调节器可以适用于出口压力变化。对于式(4)，由于P是恒 定的，P3是变化的，因此，P3变为:P3+△P,P2变为: P2+△P,所以: C(恒定值)=P2-P31.流量测量　　现阶段，涡轮流量计对脉动流的直接测量还存在很大困难，但可通过误差方程分析、实验室试验和专业的脉动流量误差检测设备检测分析某一特定脉动流的测量误差。前两种方法基于脉动流的振幅和频率的可测量性，振幅和频率的测量可通过激光多普勒技术、热线风速仪法等。专业的脉动流量误差检测设备已有设备制造厂家在生产。1.1误差方程分析　　通过对机翼理论的研究，可列出涉及惯量、夹角、叶轮半径、角速度等参数的误差运动方程，通过编程可求得针对某一特定涡轮流量计的不同振幅和频率脉动流的测量误差。依据动量守恒定律，可列出包含流速、切线速度等参数的非线性微分方程，通过计算和分析可理论推导测量误差。1.2实验室试验　　现场实测脉动流的特性，采用已知标准体积压缩空气，在实验室模拟脉动流，将测量值与标准体积进行对比，分析测量误差。1.3误差检测设备检测　　上海某公司生产的一种燃气脉动流误差检测设备，可较精确地测得脉动误差值，但暂未在山西省广泛应用。在绝大多数燃气公司的实际运行管理过程中，脉动流的特性参数无法在日常运行监测数据中获取，因此，主要定性地说明脉动流对涡轮流量计计量偏差的影响。2.测量误差　　已有很多学者针对脉动流对计量的影响进行了研究。分析结果可知，由于叶轮受流体加速影响小，受流体减速影响大，计量始终存在正供销差。此外，正供销差取决于脉动流的振幅和频率，整体来说，如果脉动流频率大于叶轮角频率时正供销差值较大，脉动振幅增大时正供销差值也随之增大。3.脉动流对计量结果影响　　A分输站涡轮流量计距离上游最近的压缩站（往复式压缩机增压）不到7km，且该分输站工艺布置紧凑。据实地测量，流量计上游直管段长度约为6Dn（Dn为涡轮流量计口径，mm），下游直管段长度约为4Dn。此外，7km管道沿线地势高低不平，加之煤层气气质水含量较大，导致在低洼处极易形成积液，积液也会造成脉动流。　　2020年8—10月期间，下游公司发现正供销差持续增大时，对A分输站和B分输站的涡轮流量计进行了标定，但标定结果均为合格。随后下游公司在2020年11月5—7日对A至B分输站段管线进行了清管作业，共清出污水杂质约23t，清管完成后正供销差明显减小。清管前后实际供销差数据如表6所示。　　除此之外，通过日常对气体涡轮流量计的运行监测，供气瞬时流量每次显示数据都在变化，且在一定时间内在1个值上下频繁波动（波动幅度约为依20%）。综合上述情况，该输气管道存在脉动流的可能性很大。脉动流会造成正供销差影响，对下游接气单位不利，因此有必要对脉动流的影响进行修正。  玻璃转子流量计是通过量测设在直流管道内的转动部件的位置来推算流量的仪表甲,主要用于中、小管径的流量测量,使用范围广泛。相比其他类型的流量计,转子流量计可适用于高温高压场所,并且具有一定的耐腐蚀能力。   转子流量计按照用途可分为测量型及吹扫型。转子流量计具有结构简单、直观、压力损失小、维修方便等特点。转子流量计适用于测量通过管道公称通径D≤150mm的小流量,也可以测量腐蚀性介质的流量。   测量型转子流量计主要用于尿素装置中管道公称通径D≤150mm,介质为工艺冷凝液、蒸汽冷凝液、脱盐水、冲洗水等介质的小流量测量，大部分的测量型转子流量计主要用于尿液等易结晶腐蚀.管线冲洗时的测量。 测量型转子使用时流量计必须安装在垂直走向的管段.上，以使流体介质自下而上地通过转子流量计。   吹扫型转子流量计一方面应用于尿素装置中用于设备氮封,另一方面应用于仪表测量管线的吹扫。例如一段蒸发冷凝器、二段蒸发冷凝器的压力测量，如果采用插入式膜片的结构，尿素蒸汽很容易在膜片.上产生结晶,影响测量结果,这时就需要采用吹扫转子流量计进行压力的测量。   吹扫型玻璃转子流量计在安装时应选择合适的位置安装,以确保流量计吹扫装置的调整、清洗、拆卸方便，并确保介质的流体方向与流量吹扫装置要求的方向相同。安装时，针型阀应全部关闭，在实际测量时为防止浮子的突然加速，上冲撞击限位器，损坏测量部件，应缓慢地打开针型阀，将压力调整到工作压力。  涡街流量计也称之为旋涡流量计或卡门涡街流量计。可以适用于管道内多种流体(气体液体、蒸气)的流量测量。其特点是压力损失小，量程范围大,精度高,在测量工况体积流量时可以对流体的压力和温度参数自动进行修订。该流量计可以将测量结果进行模拟标准信号或数字脉冲信号的输出,容易与计算机等数字系统配套使用，是一种比较先进、理想的测量仪器。   在流体中设置非流线型漩涡发声体时,在涡街流量变送器中的三角柱形的旋涡发生体后会上下交替产生正比于流速的两列旋涡，这种旋涡称为卡门旋涡(见图1)。旋涡的释放频率与流过旋涡发生体的流体平均速度及旋涡发生体特征宽度有关,用下式表示: 式中ƒ--旋涡的释放频率 ,单位为Hz; Ʋ--流过旋涡发生体的流体平均速度,单位为m/s; d一旋涡发生体特征宽度,单位为m; St一斯特劳哈尔数(Strouhal number) ,无量纲，它的数值范围为0.14 ~ 0.27 St是雷诺数的函数,   通过测量旋涡频率就可以计算出流过旋涡发生体的流体平均速度Ʋ,再由公式   求出流体流过涡街流量计的流量q。(式中A为流体流过旋涡发生体的截面积。)德国VSEVHM02-1流量计技术资料金属管浮子流量计与恒流阀组成的吹扫设备原理，如图1所示，以恒定人口压力为例:   弹性膜片受到向上的作用力为: P2A+P1a(1) 弹性膜片受到向下的作用力为: P3A+P2a+F(2) 在压力平衡状态时，即式(1)=式(2)时: P2A+P1a=P3A+P2a+F(3) 作为压力调节器膜片的压差P2-P3,我们可以得到: P2-P3=F/A-(a/A)(P1-P2)(4) 由于a<A,所以(a/A)(P1-P2)可以忽略不计,由于F和A都时恒定值，所以: C(恒定值)=P2-P3   当金属管浮子流量计测量介质是不可压缩的液体时，RE压力调节器可以适用于出口压力变化。对于式(4)，由于P是恒 定的，P3是变化的，因此，P3变为:P3+△P,P2变为: P2+△P,所以: C(恒定值)=P2-P3德国VSEVHM02-1流量计技术资料1、涡街流量计的测量范围较大,一般10:1,但测量下限受许多因素限制:Re>10000是涡街流量计工作的最基本条件,除此以外,它还受旋涡能量的限制,介质流速较低,则旋涡的强度、旋转速度也低,难以引起传感元件产生响应信号,旋涡频率f也小,还会使信号处理发生困难。测量上限则受传感器的频率响应(如磁敏式一般不超过400Hz)和电路的频率限制,因此设计时一定要对流速范围进行计算、核算,根据流体的流速进行选择。使用现场环境条件复杂,选型时除注意环境温度、湿度、气氛等条件外,还要考虑电磁干扰。在强干扰如高压输电电站、大型整流所等场合,磁敏式、压电应力等仪表不能正常工作或不能准确测量。2、振动也是该类仪表的一大劲敌。因此在使用时注意避免机械振动,尤其是管道的横向振动(垂直于管道轴线又垂直旋涡发生体轴线的振动),这种影响在流量计结构设计上是无法抑制和消除的。由于涡街信号对流场影响同样敏感,故直管段长度不能保证稳定涡街所必要的流动条件时,是不宜选用的。即使是抗振性较强的电容式、超声波式,保证流体为充分发展的单向流,也是不可忽略的。3、介质温度对涡街流量计的使用性能也有很大的影响。如压力应力式涡街流量计不能长期使用在300℃状态下,因其绝缘阻抗会由常温下的10MΩ~100MΩ急降至1MΩ~10KΩ,输出信号也变小,导致测量特性恶化,对此宜选用磁敏式或电容式结构。在测量系统中,传感器与转换器宜采用分离安装方式,以免长期高温影响仪表可靠性和使用寿命。涡街流量计是一种比较新型的流量计,处于发展阶段,还不很成熟,如果选择不当,性能也不能很好发挥。只有经过合理选型、正确安装后,还需要在使用过程中认真定期维护,不断积累经验,提高对系统故障的预见性以及判断、处理问题的能力,从而达到令人满意的效果。1.根据各检定点每次检定时标准器测得的实际体积,通过测量标准器和流量计的温度、压力、压缩因子等参数.计算出各检定点每次检定时标准器换算到流量计的累积流量和各检定点每次检定时流量计显示的累积流量,计算流量计各检定点单次检定的相对示值误差.2.对于某种型号的电磁流量计,需要计算被检流量计各流量点单次检定的引用误差.3.当标准器显示为累积流量时,可根据各检定点每次检定时间,计算流量计各流量点单次检定的瞬时流量相对示值误差.4.使用质量法装置检定时,需测出液体的密度,并考虑密度的空气浮力影响，把电子秤显示的质量换算到实际体积.5.计算流量计各检定点的相对示值误差，取流量计高区和低区各检定点相对示值误差中最大值作为流量计的相对示值误差.6.对于某种型号电磁流量计,需要计算被检流量计各流量点单次检定的引用误差。取流量计各流量点的最大值为引用误差的误差。7.带有脉冲输出的流量计(如涡街流量计或涡轮流量计)检定后需计算各检定流量点的系数和Ｋ系数的相对示值误差.
