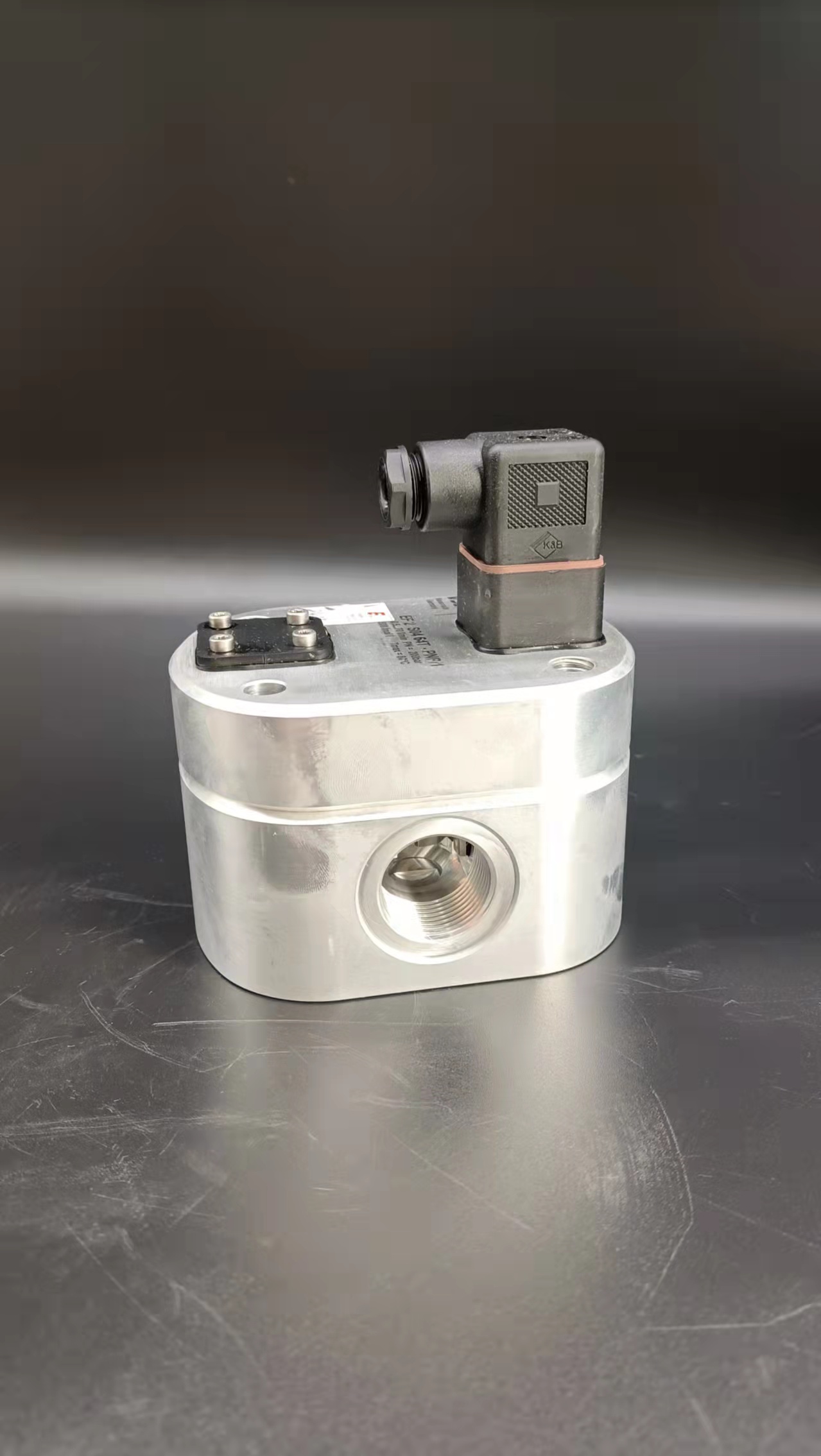

德国VSEVS0.02流量计工厂同时我们还经营：涡街流量计安装方式的选择 涡街流量计既可安装在水平管道上，也可安装在垂直管道上。　　因为涡街流量计是一种速度式流量计,要实现准确测量,必须注意保证满管测量,故在水平管道上安装涡街流量计,一般应选择安装在管道的最低处，安装在垂直管道时，流体的流向应自下而上。　　涡街流量计直管段要求 涡街流量计的安装对其前后直管段的要求是非常苛刻的,流量计上游要保证有10D~35D 的直管段(D为管道直径),流量计下游直管段应不小于5D,上游直管段长短视上游有无直角弯、扩大管、缩径管而定。　　特别注意，在直管段满足要求的情况下,流量计应尽量选择安装在前后直管段尽量大的管道位置处，这样能够保证流量计上下游节流件所造成的紊流不致影响到流量计测量精度。涡街流量计安装位置的选择1)管道的强烈震动会对涡街流量计的测量产生一定的影响,故在选择涡街流量计安装位置时,应尽量避免安装在有强烈震动的管道上,以免影响测量精度.当管道有震动时，必须采取减震措施。2)工频干扰信号存在也会对涡街流量计的测量产生非常大的影响，工频信号会叠加到测量信号中去。故涡街流量计尽量避免安装在大功率电动机等存在的环境里，在此环境下,必须采取做好仪表接地，选用屏蔽电缆，信号的传输方式采用直流信号等措施消除工频干扰。3)涡街流量计漩涡发生体的迎流面必须正对着流体流动方向，安装时应特别注意，否则会产生非常大的偏差。4)在涡街流量计带有流量调节的系统中,涡街流量计即使满足直管段要求,也必须安装在调节阀前。否则调节阀产生的射流会对涡街流量计的测量产生影响，会出现阀门开小,流量反而增大的现象。流量计中有一款叫做气体涡轮流量计，对于不常用到的用户来说肯定很陌生。如果您使用过此款流量计时一定会给它本身的优点所吸引。那么针对那些对于气体涡轮流量计认识不是很深的用户今天我们就来介绍一下关于气体涡轮流量计的组成还有它的工作原理更重要的还有它的仪表系数的计算方法介绍：　　气体涡轮流量计是一种速度式流量计，是近些年来迅速发展起来的新型仪表，这种流量计具有精度高、压力损失小、量程比大等优点，可测量多种气体或液体的瞬时流量和流体总量，并可输出0-10mA?DC或4-20mA?DC信号，与调节仪表配套控制流量。气体涡轮流量计的组成　　气体涡轮流量计主要由涡轮流量变送器和指示积算仪组成[1]。涡轮流量变送器把流量信号转换成电信号，由指示积算仪显示被测介质的体积流量和流体总量。气体涡轮流量计的工作原理　　流体流经传感器壳体，由于叶轮的叶片与流向有一定的角度，流体的冲力使叶片具有转动力矩，克服摩擦力矩和流体阻力矩之后叶片旋转，在力矩平衡后转速稳定，在一定条件下，转速与流速成正比，由于叶片具有导磁性，它处于信号检测器(由永久磁钢和线圈组成)的磁场中，旋转的叶片切割磁力线，周期性地改变线圈地磁通量，从而使线圈两端感应出电脉冲信号，此信号经过放大器的放大整形，形成有一定幅度的连续的矩形波，可远传至显示仪表，显示出流体的体积流量或总量。气体涡轮流量计仪表系数的理论表达式　　作用在涡轮上的力矩可分为以下几个：流体通过涡轮时对叶片产生的切向推动力矩M1;流体沿涡轮表面流动时产生的粘滞摩擦力矩M2;轴承的摩擦力矩M3;磁电转换器对涡轮产生的电磁反作用阻力矩M4。　　由此可建立涡轮的运动微分方程：(1)式中：J为涡轮的转动惯量;ω为涡轮的旋转角速度;τ为时间。当流量恒定时，涡轮达到匀速转动，所以M1=M2+M3+M4。推动力矩可表示为：M1=a1qv2-a2ωqv (2)式中：a1、a2为与涡轮传感器结构和流体密度有关的系数;qv为流量，L/s。由于气体涡轮流量计在量程范围内属于紊流工作区，固以下计算只考虑紊流时的情况。反作用力矩中的M2，在紊流时可近似表示为：M2= a3qv2 (3)通常M3和M4相对于M2比较小，但为了提高计算精度，这里根据文献[3]推导出了它们的表达式：M3=a4ω2/3 (4)M4=a5ω3 (5)分别将式(2)、(3)、(4)、(5)带入式(1)并经整理可得：qv2 - a6ωqv = a7ω2/3 + a8ω3 (6)式中：a6、a7、a8为经整理后的综合系数。针对传统电磁流量计用信号电缆的易受电磁干扰和内部产生较大噪音的性能缺陷，首先根据电磁流量计用信号电缆的特点及其运行环境要求设计了多种结构方案,而后综合考虑电缆抗电磁干扰水平、内部噪音水平、工艺的实现难度和制造成本等因素对相关设计方案进行反复筛选，最终确定了新型低噪音电磁流量计用信号电缆的结构。　　该新型电缆的结构如图1所示。导体为单股退火镀锡软铜线,以提高导体的导电性和防腐蚀性。在导体外绕包一层薄F4(聚四氟Z烯)半导电带,有利于降低导体和绝缘之间的摩擦起电噪音。绝缘采用材料较为纯净.介电常数较小具有一定弹性的聚丙烯绝缘级材料,并采用挤压式挤出,减小绝缘层与导体的向隙。采用对绞组作为信号传输线,由于在两根传输线上感应的电压接近相等,减小了电压差值，提高了信号传输稳定性;对绞组由两种不同颜色绝緣线芯组成,相邻线对对绞节距应不大于100mrmn。对绞分屏蔽纪(即对对绞组进行分屏蔽,每对对绞组外绕包两层聚酯带和--层厚0.04mm铝塑复合带绕包,内置-根7X0.26mm镀锡铜绞线作引流线)有利于对不同对绞组之间信号中音的抑制和隔离。对绞分屏敞组同心式绞合成缆，在对绞分廉蔽组间]填充非吸湿性材料,以保证缆芯圆整。在成缆缆芯外绕包两层聚酯带,再采用铝塑复合带绕包,内置镀锡铜线作引流线,以提高电缆电磁屏蔽能力。总屏敞层外挤包隔离层(隔离护套).隔离层采用绝缘级低密度聚乙烯材料。隔离层外采用铠装层，铠装材料为高导磁合金钢带.其为强磁材料,叮将外来的磁通大部分限制在铠装层的外表面上(仅布少部分能进.人被屏蔽的空间);铠装时对高导磁合金钢带采用纵包焊接,确保其形成.连续圆杜管;铠装层可提高电缆抗电您T扰水平以及对电缆进行加强，减少电缆振动引起的电动势。外护奈采用监色软PVC(聚氯乙烯)护层级电缆材料挤包,实现电缆防护。　　该新型低噪音电磁流量计用信号电缆通过开发新的结构和选用新的材料具有了高抗电磁干扰能力和优异的低噪音性能,可实现信号的高分辨率、高精度和稳定传输:a.通过采用绝缘线芯对绞、对绞铝箔分屏蔽、引流线设置、铝箔总屏蔽、全封闭钢合金铠装屏蔽等综合设计,对内外部电场和磁场形成有效的屏蔽隔离,抑制了内部串音,降低了信号传输的波动性,大大提高了电缆的抗电磁干扰水平,提高了电缆传输信号的准确性和可靠性。在实际工程安装中,电缆也不必穿金属管敷设，可降低工程成本。b.采用镀锡导体以及导体外设置F4半导电带,有利于降低导体和绝缘之间的摩擦起电噪音,同时电缆整体设计结构紧凑,尤其是钢合金铠装层的设计,使得电缆内部相对滑动少,一定程度上也减少了电缆内部摩擦起电噪音的产生,这样可以将原始噪音降低2~3个数量级,极大地提高了传输信号的分辨率和精度,减小了电磁流量计的计量误差,大大提高了电磁流量计的计量准确性、精确性和可靠性,完全可满足微量精确计量场合的使用要求。德国VSEVS0.02流量计工厂1.导电性和非导磁性  通过电磁流量计的工作原理可知电极上要产生感应电动势,首先电极必须是导体,因此电极必须具有非常好的导电性能。另外,电极处于工作磁场中,为防止磁力线在电极上集中,电极材料必须是非导磁的。2.耐腐蚀性  在电磁流量计工作的过程中,电磁传感器部分只有电极与被测介质相接触,因此电极材料的耐腐蚀性能是选择电极材料的重要因素。  电极的耐腐蚀性能对测试性能的影响主要分为两个方面。(1)电极受被测介质的腐蚀或磨损,会改变两电极间的距离L。对式的L求偏导,可以得到测量误差(2)电极在被腐蚀的过程中,电极上会出现相当大的直流漂移电压,使测量输出产生大幅度的波动,影响到测试的读数。3.电极的表面效应  电极的表面效应分为表面化学反应、电化学和极化现象,以及电极的触媒作用三个方面。(1)表面化学反应。电极表面与被测介质接触后,为了抗拒被测介质的腐蚀,往往会形成一层薄的钝化膜或氧化层。它们可能会提高电极表面的耐腐蚀性能,但也有可能增加表面接触电阻,导致仪器不能正常工作。(2)电化学和极化现象。由于目前普遍采用低频矩形波励磁,虽然能减弱极化电势的影响,但并不能完全消除极化电势干扰的影响。极化电势与液体介质性质以及电极材料性质有关。电化学现象容易在测量过程中产生浆液噪声和流动噪声,引起仪表输出出现波动现象。为了避免或减小这个现象，可选配与被测液体电化学和极化电势作用小的材料以及低噪声电极。(3)触媒作用。被测介质在电极的触媒作用下产生化学反应而影响测量。4.电极的表面光沽度  电磁流量计电极接触被测介质的表面对于粗糙度要求非常高,一般都应该抛光处理。主要原因有三个方面:表面光滑的金属在电解质中抗腐蚀性能较强;表面粗糙的金属,其产生的抗拒极化的氧化保护膜厚度不均匀,容易被颗粒状、纤维状等流体中的杂质划破，造成变动的直流电位,影响测量的稳定性;表面粗糙的电极容易在测试过程中被被测介质中的杂质污染,表面容易被杂质附着结垢，影响测试效果。1.Modbus通讯协议概述   Modbus协议是应用于金属管浮子流量计电子控制器上的一种通用协议。通过此协议，控制器相互之间控制器经由网络(例如以太网)和其他设备之间可以通信。它已经成为一通用工业标准。有了它,不同厂商生产的控制设备可以连成工业网络,进行集中监控,减少了人力成本，提高了生产效率。  Modbus协议采用主从工作方式，允许一台主机和多台从机通信,每台从机地址由用户设定，地址范围为1~255。通信采用命令,应答方式，每一-种命:令帧都对应一-个应答帧。命令帧由主机发出，所有从机都将收到报文,但只有被寻址的从机才会响应命令,返回相应的应答帧。如果命令帧中寻址地址为0,则视为全局广播,所有从机把它当一条命令执行,不返回应答帧。 2.Modbus网络通讯传输模式   Modbus网络通讯可以设置为两种传输模式:ASCII模式或RTU(RenoteTeminalUnit)模式。笔者介绍的流量计采用的是RTU模式。RTU模式主要优点是:在同样的波特率下可比ASCII方式传送更多的数据。 RTU模式中字节的格式如下: 编码系统:8位二进制，十六进制0-9,A-F。 数据位:1个起始位;8个数据位;奇/偶校验时1个停止位,无奇偶校验时2个停止位。 错误校验区:循环冗余校验(CRC)。 开始和终止都需要至少35个字符时间的停顿间隔。 3.Modbus功能码   Modbus定义的功能代码范围为1~127,不同功能的设备往往只使用其中的一部分。在主机要求传输中,功能代码告诉从机要执行一一个什么动作。在从机响应传输中，如果从机发送的功能代码与主机发送的功能代码相同,则表明从机已执行所要求的功能;如果不同则表明从机没有执行所要求的功能，返回了一个错误信息。   金属管浮子流量计设计在通讯过程中用03H(读取内部寄存内容和10H（刷新多个寄存器内容）两个功能。计量管路流量量程变化是实际使用中经常遇到的情况, 特别是直接对没有储气设备用户供气的计量更是如此。我国天然气、煤气的大部分消耗是供给城市作民用燃气的,一般日负荷的变化都比较大,流量的量程变化也就较大。常用孔板流量计的量程比一般为3:1,对于大量程比的场合,一般采用以下三种方法解决。(1)将大流量分段多路并联组合进行测量.在流量量程变化较大的场合,往往采用不同管径的计算管道并联组合,通过计量管路的组合切换来适应流量的变化;这是目前较为常用的方法。(2)更换孔板片改变值进行测量.在不改变标准孔板节流装置和差压计的情况下,通过更换不同开孔直径的孔板,改变孔径比的方法来实现流量测量。适用于较长时间的季节性流量较大幅度改变或供气量的突然变化致使差压计超出规定使用范围的情况。(3)用一台孔板流量计并联不同量程差压计进行测量.采用同一台孔板流量计的一次装置,并联两台或两台以上不同量程的差压计进行切换测量。如何解决电磁流量计无输出信号或输出值有偏差第一如果管道内测量介质不满管电磁流量计就无法正常工作.因为在介质不满管的情况下电磁流量计会产“生最为常见的应用程序故障,产生这种现象可能是由于营道中介质流速非常低造成不满管流量计测量误差增大或者介质未能满过电极从而流量计根本无法进行工作.需通过工艺调整必须保证管道内测量介质充满才能使用电磁流量计进行测量.第二测量介质中含有大量空气和气体也会造成电磁流量计无法正常工作。这些气泡的存在造成流量计无法准确辨别干扰了其准确的测量。第三电磁流量计不能用于持续时间较短的配料操作,这是由于电磁流量计无法正常反复启动和停止,它的启动到正确读数之间存在一个时间滞后问题。第四电磁流量计本身不能计量质量流量.电磁流量计是一种速度式流量计测量的是体积流量若要测量质量流量必须配合高精度的密度测量装置来进行换算。德国VSEVS0.02流量计工厂1、涡街流量计的测量范围较大,一般10:1,但测量下限受许多因素限制:Re>10000是涡街流量计工作的最基本条件,除此以外,它还受旋涡能量的限制,介质流速较低,则旋涡的强度、旋转速度也低,难以引起传感元件产生响应信号,旋涡频率f也小,还会使信号处理发生困难。测量上限则受传感器的频率响应(如磁敏式一般不超过400Hz)和电路的频率限制,因此设计时一定要对流速范围进行计算、核算,根据流体的流速进行选择。使用现场环境条件复杂,选型时除注意环境温度、湿度、气氛等条件外,还要考虑电磁干扰。在强干扰如高压输电电站、大型整流所等场合,磁敏式、压电应力等仪表不能正常工作或不能准确测量。2、振动也是该类仪表的一大劲敌。因此在使用时注意避免机械振动,尤其是管道的横向振动(垂直于管道轴线又垂直旋涡发生体轴线的振动),这种影响在流量计结构设计上是无法抑制和消除的。由于涡街信号对流场影响同样敏感,故直管段长度不能保证稳定涡街所必要的流动条件时,是不宜选用的。即使是抗振性较强的电容式、超声波式,保证流体为充分发展的单向流,也是不可忽略的。3、介质温度对涡街流量计的使用性能也有很大的影响。如压力应力式涡街流量计不能长期使用在300℃状态下,因其绝缘阻抗会由常温下的10MΩ~100MΩ急降至1MΩ~10KΩ,输出信号也变小,导致测量特性恶化,对此宜选用磁敏式或电容式结构。在测量系统中,传感器与转换器宜采用分离安装方式,以免长期高温影响仪表可靠性和使用寿命。涡街流量计是一种比较新型的流量计,处于发展阶段,还不很成熟,如果选择不当,性能也不能很好发挥。只有经过合理选型、正确安装后,还需要在使用过程中认真定期维护,不断积累经验,提高对系统故障的预见性以及判断、处理问题的能力,从而达到令人满意的效果。根据高含水原油这一特殊介质及其使用环境的特点，对早期广泛应用于注水、注聚等计量中的电磁流量计进行了相关的技术改进。(1)对传感器进行防爆处理。通过现场应用进行综合分析，认为高含水原油的计量场所是油气密集的地方，需要对传感器进行防爆处理才能满足工作需要。根据传感器的特点及其使用环境的要求，选用了传感器的复合防爆型式，即浇封隔爆型，防爆标志为mdIIBT4.关键技术是传感器主体结构采用了浇封工艺技术、接线盒采用了隔爆外壳。接线盒的隔爆接合面为螺纹隔爆接合面，引人装置采用密封圈压紧螺母式，产品通过了国家防爆电气产品质量监督检验测试中心的5项试验。(2)提高转换器的输人阻抗，保证流量计的测量精度。对电磁流量计来说，传感器产生的感应电势只有几毫伏，如要进行准确测量，要求转换器的输人阻抗远远大于传感器的内阻，才能保证仪表的精度。电磁流量传感器的内阻仅与被测介质的电导率和电极直径有关。高含水油的电导率随含水情况有所变化，因此，采用了专用前置放大器，相应地提高了转换器的输人阻抗，保证了测量精度。(3)转换器实现智能化。智能电磁流量计采用了自动跟踪式励磁控制和智能反馈式信号放大处理技术，使用了多CPU协同信息处理的方法，使仪表在功能上具有了支持各种传感器匹配与校验、数字与模拟的系统连接、自诊断和安装调试测试、断电信息保护、在线信息查询、软件冲击自动恢复、多单位多形式的计量显示选择等全方位的智能化功能，操作使用十分方便。(4)改进型电磁流量计的主要技术指标。①适应的场所:转油站、联合站的高含水油计量，因为这些场所的高含水油经过油气分离，流态比较稳.定，含水波动较小，计量精度能够保证;②被测介质的含水率:>80%;③工作压力:≤2.5MPa;.④被测介质温度:≤100℃;⑤传感器衬里:可根据被测介质的温度选择不同的衬里。高含水油的温度一般在50~70℃，选择耐油橡胶衬里可满足计量要求;⑥口径依据被测液量的满量程流量来选择。电磁流量计的流速下限为0.5m/s。一般流量测量以2m/s为经济流速，而在高含水油测量时，流体的流速要求偏高一些，一般3~4m/s，这样可以避免低流速时原油附着于测量管壁及电极上，保证正常计量。.1.合理安装　　换能器是组成超声波流量计的主要结构，如果换能器安装不合理，必然会影响超声波流量计的应用效果。因此，在具体安装中，必须充分结合实际情况，综合考虑换能器的安装位置及打开方式，尤其是在选择位置上，既要保证换能器可以和上、下直管紧密连接，也要尽量避开变频调速器、电焊机等干扰较大的位置。安装方式有三种，一种是对贴安装，一种是V形安装，另一种是Z形安装。如果选择了多普勒式超声波流量计，则在安装中尽量选择对贴式安装方法。如果选择了时差式超声波流量计，既可以选择V形安装方式，也可以选择Z形安装方式。多数情况下，如果管径小于200mm，宜采用V形安装方式。如果管道直径大于200mm，则要选择Z形安装方式。针对既能采用Z形安装方式，也可以采用其他安装方式的，要尽量选择Z形方式，因为，Z形方式安装的换能器超声波信号最强，运行过程也比较稳定。2.及时校核　　虽然超声波流量计具有很强的抗干扰性和抗污染性，但如果长时间使用，也会影响运行的精度，为解决这一问题，可在超声波流量计中配置一台同类型的便携式超声波流量计，对现场仪表进行定期校核。坚持一装一校核的原则，保证超声波流量计选型合理、安装调试达标，以便对每台安装之后的超声波流量计进行合理校核。此外，还要在线对超声波流量计发生的突变情况进行校核，通过便携式超声波流量计开展及时校核，以找到发生突变的根源，以便开展有针对性的检修和处理。3.定期开展维护　　和传统流量计相比，超声波流量计的维护量比较小，尤其是对外贴式安装换能器而言，要保证安装之后没有水压损失，也不存在潜在漏水，定期检查超声波流量计中的换能器是否存在松动情况，和管道之间的连接情况是否良好，发现问题及时处理，保证超声波流量计能够持续稳定运行。
