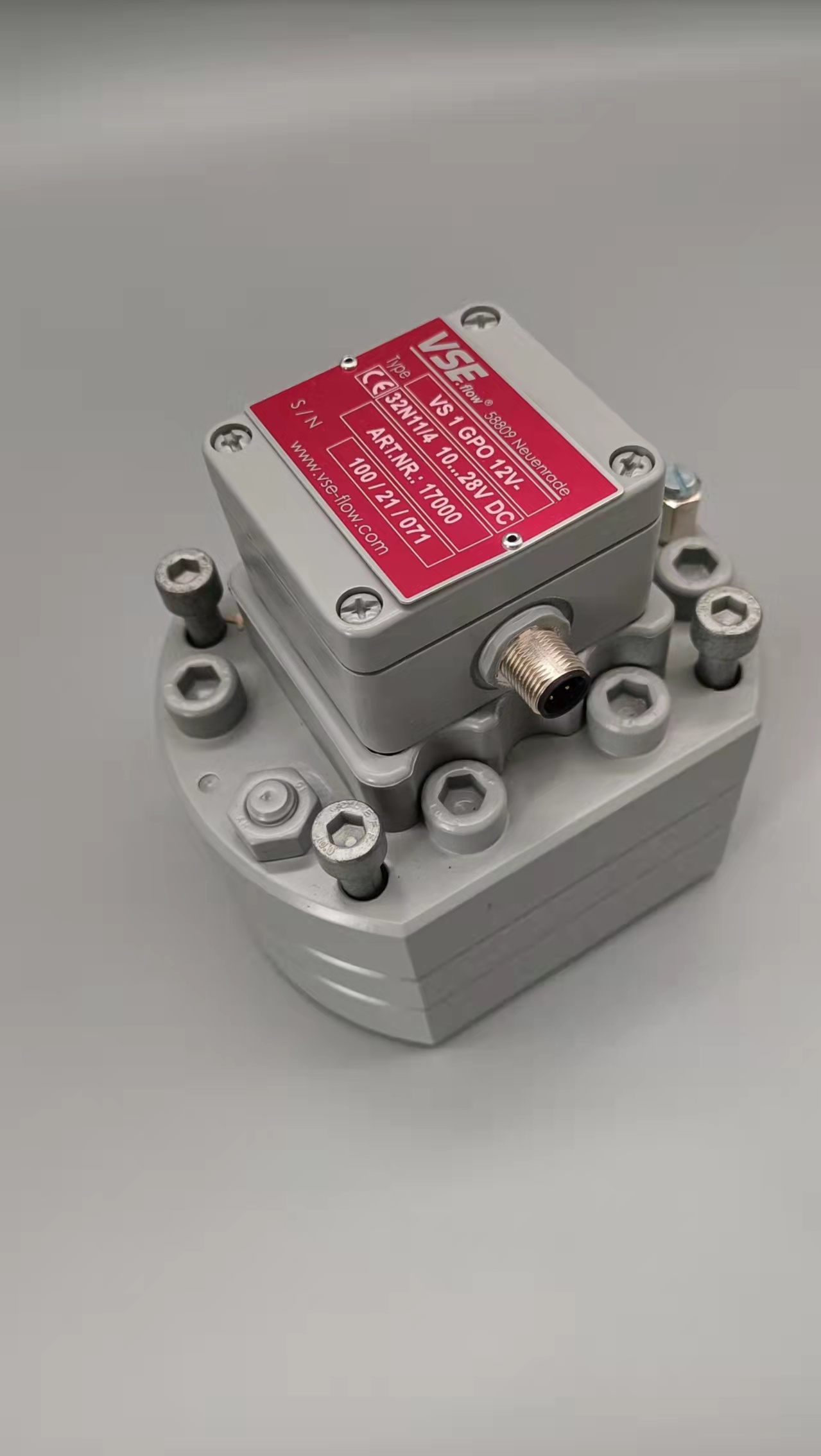

德国VSEVHM01-2流量计制造厂家同时我们还经营：涡街流量计是依据流体力学振动现象中振动频率与流速的对应关系工作。它对管道流速分布畸变、流动脉动及旋转流十分敏感，同时由于其感.测元件为压电晶体，各种机械振动对输出信号干扰较大,仅表抗振性差。因此现场安装条件要求较高。  为了达到测量精度，涡街流量计必须保证一定的前后直管段,并尽量避免在靠近调节阀、半开阀和.截止阀后安装流量计;测压点和测温点应分别在下游侧距流量计中心线3.5D~5.5D和6D-8D;。  涡街流量计的表体安装不良，如接管偏大、偏小、偏移有台阶)或垫片突入管道都会引起测量误差。配管内径一般应等于或略大于流量计的内径。如配管的实际内径略小于流量计的内径5%以内),虽不会影响仅表的固有K系数，但因流通面积突变引起表观流速变化而产生附加测量误差，这可以通过修正K系数来补偿。修正后的仪表系数为K"=K（D2/D1）2式中:Dt-仪表实际内径;D2-配管实际内径。  当测量容易汽化的液体或工作条件接近临界状态的液体时,为防止气穴现象出现，设计安装时必须确认管道内的最低压力P'，这样才能保证涡街流量计正常工作。p由下式计算:p≥2.7△p+1.3po△p≈1.1x10-6ρv2  式中:p-管道内流体绝对压力，MPa;△p-流体在.发生体前后的压差，MPa;po-在工作温度下流体的饱和蒸汽压，MPa;ρ--工作条件下流体的密度，kg/m³，V-流动流体的流速,m/s.仪表使用中还要注意以下问题:①安装涡街流量计的位置要远离动力设备和变化频繁的阀门，如管线振动较大，应在流量计前、后2D处加装固定支架以咸振;②如管道流体的流速不稳，可考虑在管线上增加稳压装置或整流器来消除流速分布的不均匀现象;③由于压电晶体的灵敏度随温度升高而大幅度下降，应避免在测量高温介质（≤250℃),特别是高低温频繁变化的介质中使用;④流量计的安装位置应避开较强的热源、电场及磁场,尽量选择较好的工作环境根据以上的介绍,我们在设计选型或更新改造时, 要结合流量计特性和介质的情况进行合理选择,充分发挥各种流量计的优点,扬长避短,同时应考虑投资成本.下面根据天然气净化厂各种介质的特点和目前使用流量计的实际情况提出流量计选型的基本原则.1.天然气的测量　　天然气是净化厂的生产对象,进厂的原料和出厂的产品都是天然气,由于进厂的原料天然气（湿天然气）含有少量的固,液体杂质,H2S和CO2含量较高,有一定腐蚀性,流量计可选择带阀式孔板节流装置的孔板流量计,以便定期清洗更换孔板, 防止孔板的锈蚀和入口边缘磨损,提高计量准确度;出厂天然气比较干净可选择带阀式孔板节流装置的流量计或气体超声流量计,气体超声流量计适用于大管径流量测量,准确度可优于1.0%,但一次性投资较高;对于工厂用天然气,由于管径较小,除孔板流量计外,也可选择旋进旋涡流量计,涡轮流量计等,选用涡轮流量计时应在上游安装过滤器.2.酸性气的流量测量　　净化厂的酸性气是含有很高浓度的H2S和CO2的气体,这是净化厂从原料天然气中处理出来的主要物质,该气体的特点是压力低,带有一定水汽,腐蚀性强;因此测量酸性气流量的流量计可选用孔板流量计,均速管流量计,楔形流量计或弯管流量计,目前使用的有孔板流量计和均速管流量计,从流量计结构上讲,选择楔形流量计比较合适,它不存在积液问题,维护量也很小.3.蒸汽流量测量　　过去普遍使用孔板流量计,由于孔板流量计在高温下孔板易变形,因此,可选择涡街流量计,均速管流量计,楔形流量计或质量流量计,但应考虑温度压力修正.4.化学溶液流量测量　　天然气净化厂用于工业生产的化学溶液品种不是很多,对于脱硫和脱水的化学溶液由于是反复循环使用,溶液中含有部分悬浮物,过去大多数使用孔板流量计是不太合适的, 应选择楔形流量计或弯管流量计;也可选用外夹式超声流量计;盐酸和氢氧化钠流量测量应选择带防腐内衬的电磁流量计.5V液体硫磺流量测量　　液体硫磺是天然气净化厂的副产品,过去由于流量计产品的局限性,很多净化厂均没有安装流量计,部分厂安装了涡轮流量计,但使用效果不佳;目前可供选择的有质量流量计和楔形流量计.由于液体硫磺一般管压力都不太高, 因此选用质量流量计较为合适.6.工业循环水流量测量　　由于水的测量相对容易一些,因此可供选择的流量计比较多,如孔板流量计,涡街流量计,均速管流量计,电磁流量计,超声流量计都可用于工业水测量;若测量管口径较大,选择超声流量计比较理想,对于较小口径的选用电磁流量计效果比较好.7.污水流量测量　　污水流量测量选择电磁流量计,楔形流量计比较合适,水质较好也可选用孔板流量计.德国VSEVHM01-2流量计制造厂家根据以上的介绍,我们在设计选型或更新改造时, 要结合流量计特性和介质的情况进行合理选择,充分发挥各种流量计的优点,扬长避短,同时应考虑投资成本.下面根据天然气净化厂各种介质的特点和目前使用流量计的实际情况提出流量计选型的基本原则.1.天然气的测量　　天然气是净化厂的生产对象,进厂的原料和出厂的产品都是天然气,由于进厂的原料天然气（湿天然气）含有少量的固,液体杂质,H2S和CO2含量较高,有一定腐蚀性,流量计可选择带阀式孔板节流装置的孔板流量计,以便定期清洗更换孔板, 防止孔板的锈蚀和入口边缘磨损,提高计量准确度;出厂天然气比较干净可选择带阀式孔板节流装置的流量计或气体超声流量计,气体超声流量计适用于大管径流量测量,准确度可优于1.0%,但一次性投资较高;对于工厂用天然气,由于管径较小,除孔板流量计外,也可选择旋进旋涡流量计,涡轮流量计等,选用涡轮流量计时应在上游安装过滤器.2.酸性气的流量测量　　净化厂的酸性气是含有很高浓度的H2S和CO2的气体,这是净化厂从原料天然气中处理出来的主要物质,该气体的特点是压力低,带有一定水汽,腐蚀性强;因此测量酸性气流量的流量计可选用孔板流量计,均速管流量计,楔形流量计或弯管流量计,目前使用的有孔板流量计和均速管流量计,从流量计结构上讲,选择楔形流量计比较合适,它不存在积液问题,维护量也很小.3.蒸汽流量测量　　过去普遍使用孔板流量计,由于孔板流量计在高温下孔板易变形,因此,可选择涡街流量计,均速管流量计,楔形流量计或质量流量计,但应考虑温度压力修正.4.化学溶液流量测量　　天然气净化厂用于工业生产的化学溶液品种不是很多,对于脱硫和脱水的化学溶液由于是反复循环使用,溶液中含有部分悬浮物,过去大多数使用孔板流量计是不太合适的, 应选择楔形流量计或弯管流量计;也可选用外夹式超声流量计;盐酸和氢氧化钠流量测量应选择带防腐内衬的电磁流量计.5V液体硫磺流量测量　　液体硫磺是天然气净化厂的副产品,过去由于流量计产品的局限性,很多净化厂均没有安装流量计,部分厂安装了涡轮流量计,但使用效果不佳;目前可供选择的有质量流量计和楔形流量计.由于液体硫磺一般管压力都不太高, 因此选用质量流量计较为合适.6.工业循环水流量测量　　由于水的测量相对容易一些,因此可供选择的流量计比较多,如孔板流量计,涡街流量计,均速管流量计,电磁流量计,超声流量计都可用于工业水测量;若测量管口径较大,选择超声流量计比较理想,对于较小口径的选用电磁流量计效果比较好.7.污水流量测量　　污水流量测量选择电磁流量计,楔形流量计比较合适,水质较好也可选用孔板流量计.电磁流量计外壳用不锈钢,测量管内壁用聚四氟乙烯,转换器封闭在一个长方体金属壳内，内部电路板上有一四位数的数据盘,可作测量值的指示器。变送器与转换器之间通过两根电缆连接,变送器安装在管道上,转换器固定在旁边的框架上。这种流量计无论零点还是量程都不能白行调整，只能在指定厂家标定,使用很不方便。该流地计投用运行还未到-年,指示便出现了故障经检查发现变送器电路板发生腐蚀,有几只晶体三极管管脚已经锈断,当时并没有引起我们足够的重视,只是更换几只三极管便又重新装上,这样修复后该表又运行几个月，然后又失去指示。当我们再次检查该表时,发现变送器的电路板及电缆已全部腐蚀掉，于是该表报废。这才引起我们的警觉，原来因该表安装的地方离高压甲铵泵及高压氨泵太近,停车时排放的及平时泄漏的氨和甲铵以及夹带的氨气常环绕在该表周围,致使该表一直工作在腐蚀性环境中，加上我们只注意该表的耐腐蚀特点,而忽略该表的脆弱性,最终导致该表的损坏。  在安装时,为防止腐蚀性气体侵入电子室,在接线盒盖边缘及电缆接头处全部用硅橡胶密封,并用水电两用胶带加以封固,以达到防腐的目的。该表投用后运行一年多时间，便再次发生了同样故障，变送器电路板及电缆又被腐蚀,表又损坏。  事故的不断发生，使我们对腐5蚀问题进行仔细的思考，为什么变送器密封那么好还会腐蚀?而与变送器仅半米之遥的转换器却安然无恙?经过仔细的观察和分析,发现安装变送器的管道因流速高,一直在不停地轻微震动,密封胶很容易松动而脱落,不停的震动又为氨气的侵入增加了助动力,而固定在框架上的转换器,由于没有震动，各密封口完好，因此没有腐蚀。  找到了出故障的原因，也就找到了排除故障的措施。这种电磁流量计较前两种要先进得多,它采用微处理器技术,在转换器上有一双排液晶显示器,在显示器下边有三个按钮,通过它们可以对流量计的参数进行组态设定,并可翻看流量计的有关参数设置。该表具有比较强的外部通信接口能力,能以模拟和数字方式与其它外设通信，并带有很强的自诊断功能,参数的输入及选择以数据直接输入及主副菜单选择方式进行,可方便地进行零点调整和量程设定,操作十分方便。为了保证这块表能安全运行,我们在吸取前两次教训的基础上,采取另-种防腐措施即吹气防腐法。这种方法的原理是设法使变送器接线盒内纯净气体压力增大,致使有害气体不能侵入接线盒内，从而达到防腐目的。具体方法是在电磁流量计的电子室上打两个小孔,一个进气,一个排气,然后接上仪表空气,让空气保持微小流量，电子室内纯净气的压力高于大气压，气流只能从孔隙由内向外流动,从而阻止有害气体的侵入,起到防腐作用。该表投入运行后,效果一直很好，在时隔两年的1994年大修中,打开电子室检查,没有发现腐蚀，可见吹气防腐确实起到了作用。在电磁流量计等节点设备和PC机通信的过程中,由地址帧、命令帧、数据帧、校验和可组成各种功能不同的报文.由于采用主从工作方式来实现通信,电磁流量计等节点设备仅能接收并执行PC机发送来的控制命令,而不能发送命令给PC机.因此,由PC机发往流量计等节点设备的报文一般包括一个地址帧,一个命令帧,若干个数据帧和一个校验和,其报文格式如图4.5a所示：而由流量计等节点设备发往PC机的报文一般包括一个地址帧,若干个数据帧和一个校验和,其报文格式如图4.5b所示.　　由于RS-485电气标准规定每段只能联结32个节点设备,因此可用地址帧中的5位表示这32个地址,其余3位用来表示命令,从而构成地址命令帧.对于控制命令需求不超过八个的通信系统,采用地址命令帧可压缩报文长度提高通信效率.电磁流量计和PC机通信的主要目的是将流量计采集到的数据读到PC机中.这些数据包括：总累积流量、正向累积流量、反向累积流量、瞬时流量.通信时,PC机只需向电磁流量计发送读总累积流量、读正向累积流量、读反向累积流量、读瞬时流量命令即可,因此二者间通信所用的地址帧和命令帧可合二为一,用一个地址命令帧代替.PC机和电磁流量计间的地址命令帧定义如图4.6所示.二者通信所使用的报文可简化为图4.7的格式.环形孔板流量计适用于各种流体(气体,蒸汽,液体)介质,它除了具有标准孔板的结构简单,牢固,安装使用方便等特点以外,还具有以下优点：1.更适合测量饱和蒸汽,过热蒸汽以及煤气,冷却水等脏污流体.2.更容易适应高温,高压流体的流量测量.3.比圆缺孔板,偏心孔板工作更可靠,测量更精确.4.以较低的成本制成耐腐蚀型,测量腐蚀性流体的流量.5.由于本产品外部形状简单,容易制成夹套保湿型在夹套内通蒸汽,可以防止被测流体(如重油,渣油等)在测量管段内凝结或粘附;通以冷却液,可防止易汽化的液体在流经测流板时形成汽液两相流.6.采用均压环结构,减少了测量误差来源引至差压变送器的是在测流板上,下游处取压管横截面的静压平均值,减弱了上游局部阻力形成的速度分布畸变对精度的影响，实际精度更接近基本精度.7.要求较低的前后直管段8.采用一体型结构形式,减少管线敷设.9.采用带远传膜盒的差压变送器,可以测量诸如煤粉,渣油等脏污液体的流量.工作原理:环形孔板流量计和普通的标准孔板一样,依据的基本原理是流体连续性方程和伯努利方程. 把环形孔板安装在圆管中,当液体流经节流装置时,其上,下游侧之间就会产生压力差.连接方式:法兰连接和焊接连接.1.传感器设计  设计先进的传感器。涡街流量计传感器电容极板的基体在高度下成型。抗高压特性，使核心元件的内部结构提升。现代流场分析技术。对传感器的具体结构以及安装位置进一步改进，增强抗振性能，可以消除各个方向的干扰，搅动，使涡街在流动情况下的抗干扰能力，时域毛刺快乐，频城户外活动稳定。频带能自动跟踪，无须电位器或拨动开关调整频带和灵敏度，无零漂移，量程自由设定，真正实现现场免调试。2.先进性现场总线设计  采用全数字化现场总线的智能涡街流量计。目前，研究现场总线技术是智能仪表的焦点。可以考虑实际需求，增加HART总线接口，该模块采用抗干扰能力强，通信速率高，数据精确高的电路来完成传输数据，它真正RS .485总线通信的抗干扰能力强的特点，又具有输出信号为二线制4~20mA的工业标准，根据各自的通讯，完成HART协议数据协议层和应用层的设计，实现HART总线通信功能.3.先进的数字信号处理方法的设计  应用更先进的数字信号处理方法，能更好地解决干扰问题，提高测量精度，进一步提高的敏感信号与涡街信号在频谱的现场研究，当两种信号频率在研究同一频段且频率非常接近时，无法检测到这两种信号和消除噪声信号的作用，对涡街信号分析的干扰等。塑料则，吸收它分频特性好，会造成光纤精度高。同时，靠近涡街频率的微细滤网，将影响测量精度，还需要研究函数的选择、因此，瀑布幅频特性和中心频率的如何调整频率和采样点数确定，以及在软件编程中如何优化算法，使量少、内存占用量少和性能小，以保证体积小。实时性好和计算精度高等问题。研究强干扰噪声不为基础创建噪声的模板，考虑建立--种通用的模板，真正解决干扰下涡街信号和噪声的判别、分离及提取问题，在传感器条件一定的情况下，考虑利用信号处理技术扩大流量程比，提高小测量精度，全面深入研究流场噪声以及他们对涡街流量计信号影响等。德国VSEVHM01-2流量计制造厂家金属管浮子流量计的安装应严格按照说明书中的有关技术要求去做,并注意以下几个问题: 1.金属管浮子流量计在安装时应留有足够的空间,进口应有5倍管道直径以上的直管段,出口段为250mm,安装位置应选择在没有震动、便于观察和维修的场所。 2.为保证在任何时候测量管内都充满料液,金属管浮子流量计应安装在上料管的垂直段,液体流向为由下而上,不得倒流。为了便于检查、修理和更换,安装时采用联接旁通,并且在金属管浮子流量计下侧留有清洗口。 3.由于在管道吹扫时有些铁锈、焊渍清洗不净,有时介质中含有铁磁颗粒,应在入口处安装磁过滤器以避免这些杂质会被吸附在浮子上使浮子卡住。 4.若金属管浮子流量计管径小于工艺管道管径,应在LZ两端安装渐缩管,然后和工艺管道相连。 5.为了提高整个测量系统的抗干扰技术性能,信号和电源电缆要分开敷设,分别套在钢管内,尤其要远离动力电缆,信号电缆两接头的外露部分要保持非常短。 6.为保证测量精度,消除外界干扰,金属管浮子流量计的接地线采用不小于4mm2的铜线与大地相连,埋设深度在1m左右。1.总体设计　　气体涡轮流量计系统软件包括初始化程序、主程序、中断控制程序、流量、温度、压力检测程序以及键盘显示程序等。初始化程序主要完成单片机初始化和设置计数方式等。主程序主要通过查询标志位SET_RUN和OPERATE来判断程序是运行状态还是设置状态，然后调用相应的处理子程序。首先开全局中断，允许单片机响应所有中断源产生的中断请求;当单片机查询到标志位SET_RUN被置位时，就进入设置状态，对仪表系数进行设定;进入运行状态后还要查询标志位OPERATE是否被置位，被置位后就进行温度与压力的.A/D转换、流量的计算和数据的储存。中断程序用于查询定时时间，进入中断服务子程序完成流量采集、工作状况“下温度和压力采集，瞬时流量和累积流量的计算。系统主流程图如图3所示。2.流量温度压力信号采集  流量信号的采集主要通过计数器MR0中断服务程序完成，采用定时器模式，定时时间设为1so定时时间到，比较寄存器里面的内容，大于1s则对计数器IMR1读数，以获得流量信号的频率，并清零;小于1s,则加1后结束。  温度和压力信号的采集是通过PICI6F877单片机内部的ADC模块将其转换成数字量，采样完成后计算出温度和压力值，并将这两个数值在液晶屏上显示出来。3.键盘显示  设置3个键盘，利用电平变化中断功能来实现，采用延时去抖法，按键有效就进入按键处理程序。F表示功能键，用KI来表示，每按一-次表示在流量显示和温度、压力显示间切换，-表示移位键，用K2表示，↑为增加键，用K3表示。如果F+→(即Kl+K2)被按下，则设置标志位置1,主程序查询到其置1后，就进入设置状态。在该状态下，→(K2)键定义为移位键，以闪烁表示光标所在位，每.按一次，闪烁移到下一位，到最后一位回闪第一一位。↑(K3)定义为增加键，对光标所在位的数值进行修改，每按--次，循环增加一个定义单位，定义单位视参数类型而定。当程序查询到↑+→(K2+K3)被按下时，就把累积流量清零，并把标志位置1,当查询到F(K1)键被按下时，每按-一次，在流量显示和温度、压力显示之间切换。气体涡轮流量计采用段式液晶显示器LCM103来显示瞬时和累计流量，同时实时显示温度和压力"。f电磁流量计的空管报警是用实测传感器中的电导率来做判断的。　　不同的流体具有不同的电导值电阻值空管检测实际上是检测被测导电液体的电阻与实验导电液体电阻的比值液体的相对导电率是否超出阈值。超出阈值就意昧着被测流体电导率远低于实验液体的电导率相当于空管。空管报警阈值的默认值尾 999.9%。　　空管量程修正是为测量相对电导率而用的。在传感器充满试验液体情况下修正系数使电导比为一个确定值例如试验液体是水其中导率约为100μScm可修正为100当被测液体电导率为 5μScm 相对的电导比则大约显示2000%。如果试验液体水的电导比修正为10。那么被测液体电导率为5μScm时相对电导比则大约显示200%。　　电磁流量计报警阈值设置是选择空管报警灵敏度范围的。最大阈值可设为999.9%。如上例被测液体显示2000%时发出报警显示200%时不报警。因此欲使电导率5μScm在显示电导比200%时发出报警需要设阈值在200%以下。空管报警量程的默认值为100%。
