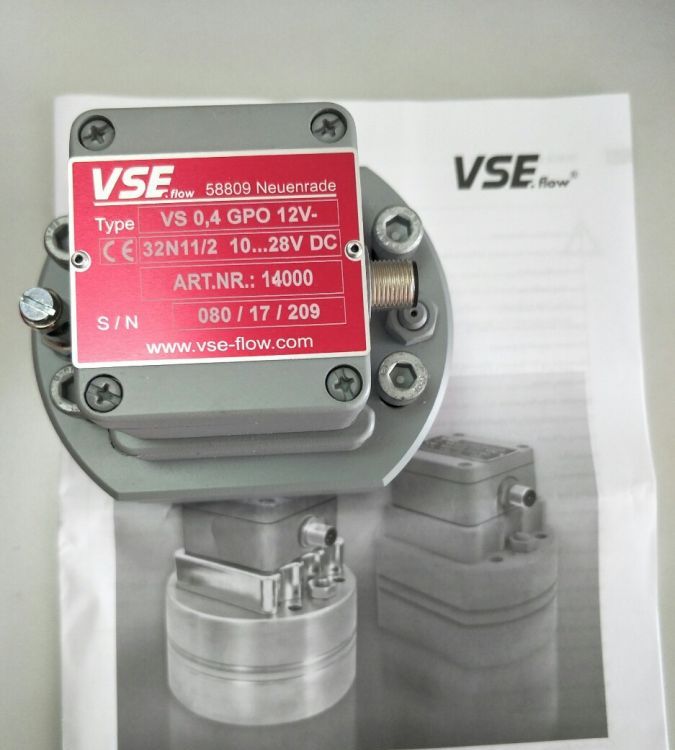

德国VSEAHM01-2S G1/8N流量计电话同时我们还经营：涡街流量计是依据流体力学振动现象中振动频率与流速的对应关系工作。它对管道流速分布畸变、流动脉动及旋转流十分敏感，同时由于其感.测元件为压电晶体，各种机械振动对输出信号干扰较大,仅表抗振性差。因此现场安装条件要求较高。  为了达到测量精度，涡街流量计必须保证一定的前后直管段,并尽量避免在靠近调节阀、半开阀和.截止阀后安装流量计;测压点和测温点应分别在下游侧距流量计中心线3.5D~5.5D和6D-8D;。  涡街流量计的表体安装不良，如接管偏大、偏小、偏移有台阶)或垫片突入管道都会引起测量误差。配管内径一般应等于或略大于流量计的内径。如配管的实际内径略小于流量计的内径5%以内),虽不会影响仅表的固有K系数，但因流通面积突变引起表观流速变化而产生附加测量误差，这可以通过修正K系数来补偿。修正后的仪表系数为K"=K（D2/D1）2式中:Dt-仪表实际内径;D2-配管实际内径。  当测量容易汽化的液体或工作条件接近临界状态的液体时,为防止气穴现象出现，设计安装时必须确认管道内的最低压力P'，这样才能保证涡街流量计正常工作。p由下式计算:p≥2.7△p+1.3po△p≈1.1x10-6ρv2  式中:p-管道内流体绝对压力，MPa;△p-流体在.发生体前后的压差，MPa;po-在工作温度下流体的饱和蒸汽压，MPa;ρ--工作条件下流体的密度，kg/m³，V-流动流体的流速,m/s.仪表使用中还要注意以下问题:①安装涡街流量计的位置要远离动力设备和变化频繁的阀门，如管线振动较大，应在流量计前、后2D处加装固定支架以咸振;②如管道流体的流速不稳，可考虑在管线上增加稳压装置或整流器来消除流速分布的不均匀现象;③由于压电晶体的灵敏度随温度升高而大幅度下降，应避免在测量高温介质（≤250℃),特别是高低温频繁变化的介质中使用;④流量计的安装位置应避开较强的热源、电场及磁场,尽量选择较好的工作环境  当前，在国内关于蒸汽测量方面存在不少误区，很多用户往往认为购买了高品质的流量计就可以得到准确的计量结果。蒸汽的计量不同于其它流体如水、空气等介质，在实际测量中影响其精确测量的因素较多，经常会出现流量计本身检定合格，而实际却感觉计量“不准”的现象。影响孔板流量计对蒸汽流量准确计量的因素主要有以下三个方面。1.上下游直管段不足  对于传统的涡街或孔板流量计，其前后安装直管段要求分别约为20D和5D。如果上下游直管段不足，则会导致流体未充分发展，存在旋涡和流速分布剖面畸变。流速剖面畸变通常由管道局部阻碍(如阀门)或弯管所造成，而旋涡普遍是由两个或两个以上空间(立体)弯管所引起的。上下游直管段不足可以通过安装流动调整器来调整,最简单有效的办法是采用对上下游直管段要求较低的流量计。2.蒸汽的密度补偿不正确  为了正确计量蒸汽的质量流量，必须考虑蒸汽压力和温度的变化，即蒸汽密度补偿。不同类型的流量计受密度变化影响的方式不同。涡街流量计的信号输出只和流速有关，而和介质的密度、压力和温度无关，差压式流量计其质量流量与流量计的几何外型、差压平方根和密度平方根有关。①补偿精确度的差异。测温对补偿精确度影响较大。;如采用相同精度等级的温度和压力感应器，测温误差引起的密度差异要大于测压误差。②压力测量影响因素。在蒸汽压力的测量中，由于引压管内冷凝水的重力作用会使压力变送器测量到的压力同蒸汽压力之间出现一定的差值。测压误差如果不予以校正，则会影响蒸汽密度的计算，引起流量计量的误差。对于上述现象，可在二次表(流量计算机内)进行零点迁移，既简单又准确。3.蒸汽干度的影响  目前，用于测量蒸汽流量的孔板流量计大部分为体积流量计，首先测得体积流量，然后通过蒸汽的密度计算质量流量，也就是假定蒸汽为完全干燥。但是，蒸汽并非完全干燥，如果不考虑蒸汽干度的影响，得出的数据会低于实际的流量。因此流量计的二次仪表(流量计算机)应该具有设置饱和蒸汽干度的功能。但在实际工况确定蒸汽的干度也很困难。如果能够改进蒸汽流量计入口处的蒸汽品质，则能改进孔板流量计的测量精度。对于"径向"型单声道超声波流量计，流量修正系数K定义为沿超声流量计信号传播声道上的线平均流速Lv与管道截面平均流速Sv的比值。由式(2-13)和式(2-14)可以得到层流状态下的流量修正系数K为由式(2-17)和式(2-18)可以得到湍流状态下的流量修正系数K为根据表1可以得到不同雷诺数下湍流流态的流量修正系数 K，而在实际工程应用中，当管道内流体雷诺数Re＜105时，湍流状态流量修正系数K为当管道内流体雷诺数Re＞105时，湍流状态流量修正系数K为　　上述对于流量修正系数的分析是基于流量计处于理想的安装条件下，即安装处管道内流体充分发展。实际流量修正系数不仅与雷诺数有关，还与管道的安装状况、流量计上下游管段长度等因素有关。通常情况下管道内实际流态分布与理想流态分布有偏差，对超声波流量计的测量精度产生影响，因此在管道布置和流量计安装时，一般要求上游直管段大于10倍管道内径，下游直管段要大于5倍管道内径。德国VSEAHM01-2S G1/8N流量计电话涡街流量计是依据流体力学振动现象中振动频率与流速的对应关系工作。它对管道流速分布畸变、流动脉动及旋转流十分敏感，同时由于其感.测元件为压电晶体，各种机械振动对输出信号干扰较大,仅表抗振性差。因此现场安装条件要求较高。  为了达到测量精度，涡街流量计必须保证一定的前后直管段,并尽量避免在靠近调节阀、半开阀和.截止阀后安装流量计;测压点和测温点应分别在下游侧距流量计中心线3.5D~5.5D和6D-8D;。  涡街流量计的表体安装不良，如接管偏大、偏小、偏移有台阶)或垫片突入管道都会引起测量误差。配管内径一般应等于或略大于流量计的内径。如配管的实际内径略小于流量计的内径5%以内),虽不会影响仅表的固有K系数，但因流通面积突变引起表观流速变化而产生附加测量误差，这可以通过修正K系数来补偿。修正后的仪表系数为K"=K（D2/D1）2式中:Dt-仪表实际内径;D2-配管实际内径。  当测量容易汽化的液体或工作条件接近临界状态的液体时,为防止气穴现象出现，设计安装时必须确认管道内的最低压力P'，这样才能保证涡街流量计正常工作。p由下式计算:p≥2.7△p+1.3po△p≈1.1x10-6ρv2  式中:p-管道内流体绝对压力，MPa;△p-流体在.发生体前后的压差，MPa;po-在工作温度下流体的饱和蒸汽压，MPa;ρ--工作条件下流体的密度，kg/m³，V-流动流体的流速,m/s.仪表使用中还要注意以下问题:①安装涡街流量计的位置要远离动力设备和变化频繁的阀门，如管线振动较大，应在流量计前、后2D处加装固定支架以咸振;②如管道流体的流速不稳，可考虑在管线上增加稳压装置或整流器来消除流速分布的不均匀现象;③由于压电晶体的灵敏度随温度升高而大幅度下降，应避免在测量高温介质（≤250℃),特别是高低温频繁变化的介质中使用;④流量计的安装位置应避开较强的热源、电场及磁场,尽量选择较好的工作环境在电磁流量计安装过程中,确保：　　流动方向与传感器上的流动箭头方向一致(如果存在)。　　所有法兰螺栓都已紧固到最大扭矩值。　　仪表安装不存在机械应力(扭转,弯曲),法兰型/夹持型的配对法兰保持轴对称与平行条件,且使用适当的垫圈。　　垫圈未伸入流动区,否则可能导致漩涡, 从而影响仪表的精度。　　管路不会在仪表上产生任何力或力矩。　　显示面向用户。　　电缆接头中的保护塞只能在接线时拆除。　　远程安装的转换器一定要安装在基本无振动的位置。　　转换器不可直接暴露在阳光中(配有一个遮阳装置) 。推荐的安装条件　　电磁流量计管道必须始终充满介质。　　电极轴最好水平安装,反之,则与水平方向夹角不超过45°(图1)　　管路稍微倾斜,以便排气,参见图2。　　存在磨损时应垂直安装,流向向上,最大3m/s(图3)　　阀门和关闭装置应安装在下游。　　对于自由流进流出管道,应提供合适的反转管,确保管路始终充满介质(图4)　　对于自由流出管道,不要在最高点或者向下的管路上安装仪表(传感器管道可能会排空或者处出现气泡),(图5)根据流量计设计要实现的功能，智能金属管浮子流量计的硬件系统实现方案如图2.1所示：本系统主要分为三部分：信号采集模块、信号处理模块以及输出和显示模块，下面将对这三个模块进行简要介绍。(1)信号采集模块：此模块用来实现信号采集功能，系统中核心要采集的是流量信号，除此之外，还需要采集温度和压力信号。这是因为当被测流体为蒸汽时，其密度随温度和压力的变化而变化。为了准确计算出流体的流量，必须要考虑温度和压力变化对流体密度的影响。因此，设计中要实现流量、温度以及压力三种信号的采集。(2)信号处理模块：信号处理模块的基本功能是实现信号的放大、滤波以及A/D转换。此外，系统中采用微控制器MSP430F149对采集信号进行计算、补偿，线性化等智能化处理。(3)输出及显示模块：设计中使用E2PR0M保存累积流量值以及仪表参数值，并将流量信号转换为4?20mA工业标准电流信号输出。同时，使用LCD实时显示瞬时流量和累积流量，最后将金属管浮子流量计测量结果通过CAN总线传送给上位机显示。如何解决电磁流量计无输出信号或输出值有偏差第一如果管道内测量介质不满管电磁流量计就无法正常工作.因为在介质不满管的情况下电磁流量计会产“生最为常见的应用程序故障,产生这种现象可能是由于营道中介质流速非常低造成不满管流量计测量误差增大或者介质未能满过电极从而流量计根本无法进行工作.需通过工艺调整必须保证管道内测量介质充满才能使用电磁流量计进行测量.第二测量介质中含有大量空气和气体也会造成电磁流量计无法正常工作。这些气泡的存在造成流量计无法准确辨别干扰了其准确的测量。第三电磁流量计不能用于持续时间较短的配料操作,这是由于电磁流量计无法正常反复启动和停止,它的启动到正确读数之间存在一个时间滞后问题。第四电磁流量计本身不能计量质量流量.电磁流量计是一种速度式流量计测量的是体积流量若要测量质量流量必须配合高精度的密度测量装置来进行换算。电磁流量计传感器得到的测量信号很弱，一般为微伏、毫伏级别，要进行精确测量就需要对其进行放大处理。前置放大电路的作用就是把传感器得到的微弱的流量信号放大，同时还可以抑制变送器两电极对地之间存在的同相干扰。前面提到放大电路输入阻抗Ri和信号源内阻R5组成分压电路如图2.10。 　　为了降低电磁流量计信号源内阻的影响，放大电路要采用高输入阻抗。同时为了解决供电电源干扰耦合到输入回路所带来的工频干扰以及励磁磁场的交变变化所产生的其它干扰(共模干扰)，我们采用差分电路来减少共模干扰的影响。线路如图2.11该电路特点是一个差分电路，只对两信号差值进行放大，它的差分能力用抑制比来表示。两个输入对地电位相异时的增益和电位相同时的增益之比即称为“抑制比"，理想上抑制比可以无穷大。这样我们就能用这个电路测量传感器两个电极之间的电位，这样两电极对地的干扰电压(同相干扰)可以在放大时受到抑制。综合起来，此电路具有放大放大差模信号、抑制共模信号、输入阻抗高、输出阻抗低、失调小、温漂小、线性好和增益稳定可调等优点。 　　电磁流量计电路由三个放大器组成A1、A2、R1、R2和RG组成的第一级放大电路为同相放大电路，该电路实际是两电压跟随器，它们两个反相端由恐相连，具有非常高的输入阻抗，适合放大微信号；R3、R4、R5、R6和A3组成第二级基本差动放大器，它可以消除第一级的共模信号，整个电路通过对RG的改变来调整放大倍数。　　按照差模和共模输入的定义，可将VI1和VI2表示为： 　　令运算放大器A1、A2、A3的输入失调电压分别为VI01、VI02、VI03，A1和A2相互失调电压为VI0，失调电流为VI0；其中VI0=VI01-VI02,这样简化得到图2.12。热式气体质量流量计传感器探头是流量计的测量单元，可以把需要采集的信息准确无误的转换成信号量传输给系统，是信号量采集的通道，是实现流量计实时计量的必要前提。如下图所示，这是我们实验所使用的流量传感器探头。由于是插入式热式气体质量流量计，所以在使用时，必须要调节探头的长度，使流量探头（即 Pt20）处于管道的正中心位置，减小偏心安装产生的一切误差，以便获得精准的管道流量信号。同时，由于流量探头和气体直接接触，所以灵敏度得到很大的保证，灵敏度基本上处于最灵敏状态；但是从气体组分，气体粘度，粉尘颗粒，气压与结构强度等角度考虑，后期必须将流量探头进行封装，保证热式气体质量流量计传感器的受冲击能力，增加传感器探头的抗污染能力，延长传感器的使用周期。德国VSEAHM01-2S G1/8N流量计电话1.制定气体流量计定期清理表内液体的制度　　为保障旋进旋涡流量计计量的准确性,降低故障概率,在实际的运行与使用过程中,要进行计定期进行流量计各个部件的清理,尤其是要清理气体流量计内的无关液体,相关部门需结合其具体的使用情况,确定最佳的清理周期,应用恰当的清理方法,保障清理的效果.2.及时更换气体流量计漩涡发生体　　漩涡发生体如果在使用的过程中出现了损坏现象,同样会影响计量精度.因此,这就要求在日常的维护过程中,需要定期进行气体流量计漩涡发生体的定期更换.通常情况下,漩涡发生体的损坏主要是由于气中含有细小泥沙等杂物,这些杂物会在流量计的运行过程中对螺旋体产生一定的冲击,进而导致传感器出现故障,这种情况下,就需要保障气中不存在任何无关的杂物,及时清理流量计螺旋体,避免其他杂质、硬物造成的冲击与损坏.3.现场进行压力系数调节　　对每台旋进旋涡流量计而言,在出厂的过程中,都存在固定压力与温度系数,如果在实际的计量过程中,额定压力高于介质压力时,流量计的计量结果会与实际存在较大的偏差,甚至无法正常显示.因此,在实际的计量工作中,需结合介质压力等参数,可以进行压力系数的调节与控制.4.加强计量器的管理　　机械干扰是旋进旋涡流量计最常见的故障,在实际的使用过程中,为了避免这些故障的出现,相关人员需要加强对流量计的管理,在安装的过程中,要严格遵守相应的安装规范,保障流量计前后良好的固定性,在操作的过程中,避免出现各种不当的操作行为.
