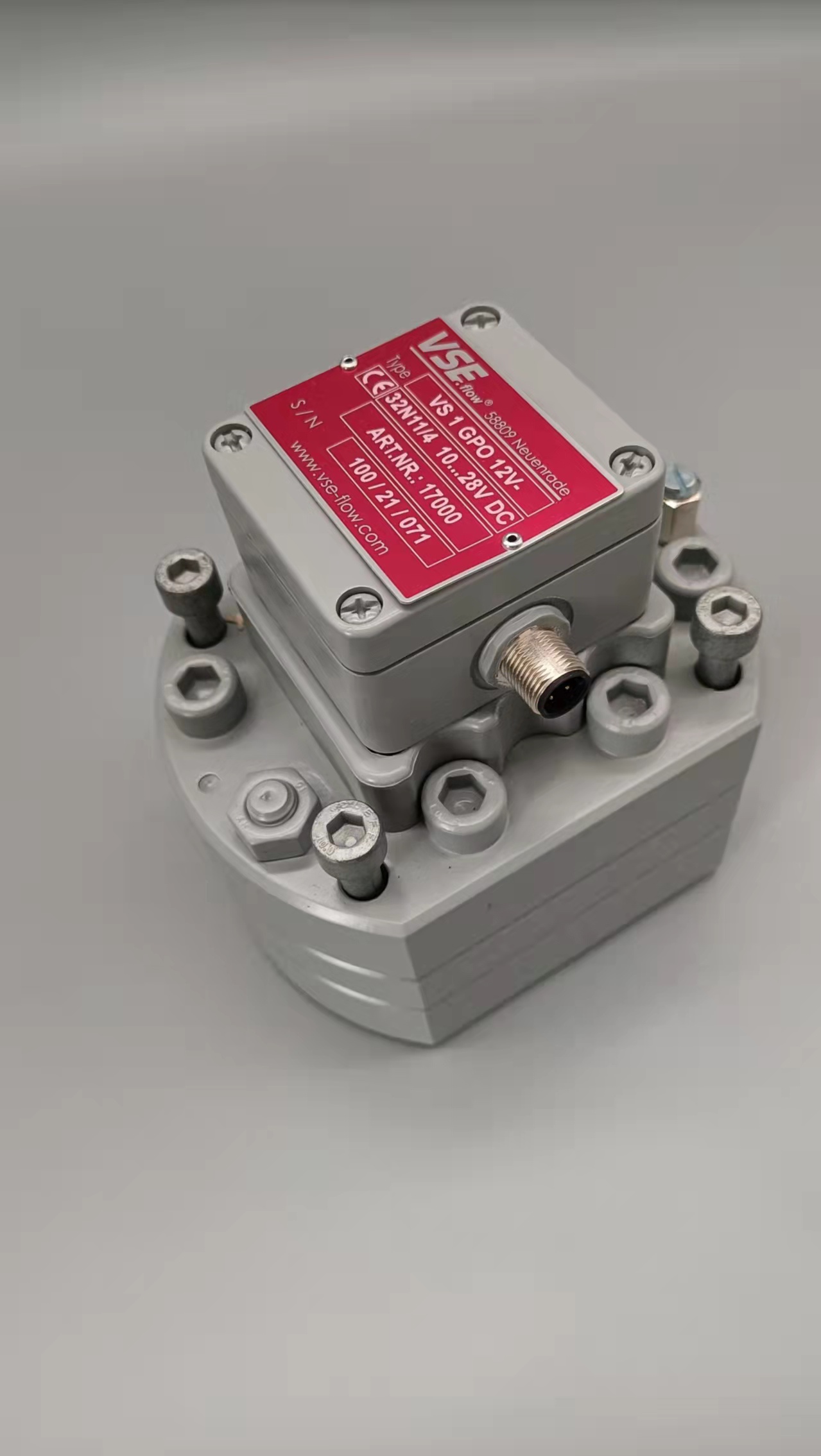

德国VSEAPG流量计生产同时我们还经营：1、旋进旋涡流量计无机械可动部件，耐腐蚀，稳定可靠，寿命长，长期运行无须特殊维护；2、采用16位电脑芯片，集成度高，体积小，性能好，整机功能强；3、智能型流量计集流量探头、微处理器、压力、温度传感器于一体，采取内置式组合，使结构更加紧凑，可直接测量流体的流量、压力和温度，并自动实时跟踪补偿和压缩因子修正；4、采用双检测技术可效地提高检测信号强度，并抑制由管线振动引起的干扰；5、采用汉字点阵显示屏，显示位数多，读数直观方便，可直接显示工作状态下的体积流量、标准状态下的体积流量、总量，以及介质压力、温度等参数；6、采用EEPROM技术，参数设置方便，可*保存，并可保存长达一年的历史数据；7、转换器可输出频率脉冲、4-20mA模拟信号，并具有RS485接口和HART协议，可直接与微机联网，传输距离可达1.2Km；8、配合本公司的FM型数据采集器，可通过因特网或者网络进行远程数据传输；9、压力、温度信号为变送器输入方式，互换性强；10、旋进旋涡流量计整机功耗低，可用内电池供电，也可外接电源。  涡街流量计是基于流体力学中著名的“卡门涡街”研制的。在流动的流体中放置- -非流线型柱形体,称旋涡发生体,当流体沿旋涡发生体绕流时,会在涡街发生体下游产生两列不对称但有规律的交替旋涡列,这就是所谓的卡门涡街,如图1所示。   大量的实验和理论证明:稳定的涡街发生频率ƒ与来流速度v1及旋涡发生体的特征宽度d有如下确定关系叫:   式中St为斯特罗哈数,与雷诺数和d相关。   当雷诺数Re在一定范围内(3 X102~2 X105)时(4],St为一常数,对于三角柱形旋涡发生体约为0.16   雷诺数的定义为   式中S为管道的横截面积。   由高精度气体涡街流量计的测量原理可知,通过测量旋涡发生频率仅能得到旋涡发生体附近的流速vI,由式(3)可知在横截面积一定的情况下,流体的流量Q与流体的平均流速v成正比,因此要精确计量流体的流量必须找到`v与v1的对应关系。   根据流体力学理论,在充分发展的湍流状态下，流体的速度分布有如下关系式川:   式中:vp为到管壁距离为y的P点的速度;y为点到管壁处的距离;Vmax:为管道中的最大流速,通常取管道中心的速度;R为管道的半径;n为雷诺数的函数。 表1中给出了部分雷诺数与n的对应关系。   由于旋涡发生体的位置固定,因此当雷诺数一定时v1与`v有固定的比例关系换言之,当雷诺数Re变化时,二者的比值也发生变化，   图3给出了不同雷诺数下充分发展的湍流的流速分布,如图所示Re越大,流速分布越平滑,即旋涡发生体附近的流速越接近平均流速,故ƒ( Re)应为单调递减函数。图4给出了3台50mm口径，宽度14 mm三角形旋涡发生体的气体涡衔流量计,在20℃,一个标准大气压下,不同雷诺数下的K值曲线。如图所示实验数据与理论分析基本一致,因此涡衔流量计的测量原理即决定了仪表系数的非线性特性。若要提高涡街流量计的计量精度,必须针对不同的流速分布对K值进行修正。电磁流量计等节点设备和站内PC机间的通信采用异步串行通讯控制规程,并采用地址位唤醒握手协议.因此在协议中规定了传地址和传数据两种不同的帧格式,如图4.4所示.地址帧和数据帧都有11位,其中第l位和最后l位相同,分别为起始位和停止位,紧接起始位的是8位数据位,第9位为标志位,用来区分所发送／接受的帧信息是地址帧还是数据帧.第9位为1时,表示PC机发送/接受的是“地址帧"：第9位为0时,表示主机发送/接受的是"数据帧".命令帧与校验和的发送格式与数据帧相同,因此可由数据帧演化得到.流量计检定时对检定用流体的要求1.检定用流体应为单相气体或液体,充满试验管道,其流动应无漩涡。2.检定用流体应是清洁的,无可见颗粒、纤维等物质当检定用流体为液体时的要求：(1)其介质在管道内和流量计内任一点上的压力应高于其饱和蒸气压。对于容易气化的介质,在流量计下游应有一定的背压。推荐背压为最高检定温度下检定用液体饱和蒸气压力的1.25倍(2)液体中不能夹杂气体,在每次检定过程中,液体温度变化应不超过±0.5℃。(3)液体的黏度应尽量与流量计实际测量液体的黏度相一致。如有差异,对流量计的影响一般应不超过流量计最大允许误差的1/3(4)当检定液体的黏度不能满足被检流量计的要求时,可按其黏度修正公式进行黏度修正(5)由于电磁流量计只能测量导电液体。其检定用液体的电导率应在5mS/m(50uS/cm)至500mS/m(5000uS/cm))的范围内,或根据流量计制造厂给出的技术指标确定。当检定用流体为气体时的要求：(1)其介质与实际使用介质的密度、黏度等物理参数相接近(2)气体中应无游离水或油等杂质存在,粉尘等固体物的粒径应小于5um。(3)每一次检定过程中,介质的温度变化应不超过±0.5℃～±1℃。其压力波动应不超过±0.5％。当检定用气体为天然气时的要求：(1)天然气气质应符合GB17820-2012Z类气的要求。天然气的相对密度为0.55~0.80。(2)在检定过程中,气体的组分应相对稳定.天然气取样按GB/T13609-2012执行,天然气组分分析按GB/T13610-2003执行。1.安装地点的选择①尽量避免将电磁流量计安装在温度经常变化的地点，降低温度变化引起的温漂，减少流量不稳情况。如果现场受到热源的辐射，必须采用热隔离或通风设施。②避免将流量计安装在受振动或撞击的地方。③尽量避免将电磁流量计安装在腐蚀性环境中，若不能避免，尽量选择通风良好的环境。④电磁流量计尽量避免阳光直晒。⑤请勿将电磁流量计安装在电动机、变压器和其他强电源附近，减少电磁干扰。⑥留足必要的安装及检修空间。2.流量计可自动检测正反方向  安装仪表时，应使流向箭头同现场实际正流向保持一致。对分离型仪表，交换转换器或传感器一端的CD1和CD2端子上的连线，相当于切换流向。3.传感器(含--体型)与管道的连接要求  首先，要注意传感器本身不能作为荷重支撑点，它不能支撑毗连的工作管道。同时，传感器安装时应当使其不受过大的拉紧应力，应考虑消除毗连管道因热膨胀产生的应力影响。安装传感器时，应保证测量管与工艺管道同轴。法兰之间加装的法兰垫圈，应有良好的耐腐蚀性能，该垫圈不得伸入管道内部。在传感器邻近管道进行焊接或火焰切割时，要采取隔离措施，防止衬里受热。为可靠测量，重要的是电极应当完全浸没在被测流体中，传感器可以安装在任何方位(水平、垂直、倾斜)，只要通过电极的连线基本处于水平位置即可(与水平线夹角一般<10度)，为了进一步减小夹带气泡对测量的影响，可以适当提高工作压力。要避免管道内产生负压，损坏衬里。仪表安装场所的磁场强度应小于400A/m。4.与金属管道的连接、连线和接地  流量信号是以介质为参考点(0V)的差动信号，传感器内部已将信号参考点(OV)与金属测量管连通。一般通过管道法兰与仪表法兰的连接螺栓虽然能使流量计取得介质电位(0V)，但正规的方法是加装电气连线，确保以介质为OV的流量信号可靠输出。传感器还应加接地线，接地电阻应小.于10欧姆。5.其他安装注意事项①电磁流量计接地装置应独立设置，不能与电气系统共用接地装置，接地电阻≤109.②仪表安装完毕，通过2mm2铜芯软线将电磁流量计接地极连接到接地装置。③为了保护电磁流量计内衬不被机械划伤，建议管道吹扫完毕后，再安装电磁流量计。同时，在焊接管道时，严格控制电焊机接地线搭接位置，避免用电磁流量计本体作为导体通过焊接电流，以防电子线路被击穿，造成仪表损坏。④为了防止电磁流量计受到管道的振动、热胀冷缩的影响，避免将电磁流量计单独固定，可以通过管道一起进行支撑。⑤电磁流量计中心轴应与管道中心轴保持同心，以免引起测量误差。⑥搬运电磁流量计时，应保证流量计测量管部位均衡受力，或通过本体的吊环进行搬运，不能让流量计信号引出管和接线盒受力。⑦当介质中含有固体沉淀物时，电磁流量计应垂直安装，避免安装在水平管道的最低点，以防物料堆积在管道内。⑧尽量远离泵出口安装，因为泵出口介质状态不稳定并且距离电动机太近，容易产生干扰。性能特点  设计发明的新型孔板流量计整流器的优势主要在于提取、安装整流管的过程中无需截断流体或置换流体管路，实现在线维护整流器。此外，设计驱动装置使整流管在上下阀腔内穿梭时，可实现整流管两端同步升降，使整流器安装与拆卸快捷、简便。整个维护过程可避免高压流体给现场操作人员带来伤害，同时也解决了清洗、更换整流器时需要停产的问题。  通过上阀腔齿轮轴、滑板阀、下阀腔齿轮轴的配合就可移动管腔内的整流管（板），取出与安装归位的整个过程简单、平稳、快捷，实现了在线维护整流器，减少天然气或有毒有害气体与操作人员的接触，消除了潜在的危险。使用方法  孔板流量计装置工作前，首先对密封性进行检查，保证其处于安全工作状态。工作时主要包括整流管（板）平稳提升、整流管（板）安全取出以及整流管（板）安装归位三个部分。整流管（板）平稳提升：打开平衡阀，使上阀腔与下阀腔连通，从而平衡上阀腔与下阀腔内的压力。其次，打开滑板阀，驱动下阀腔齿轮轴，将整流管（板）从下阀腔移至上阀腔，接着关闭滑板阀，关闭平衡阀。整流管（板）安全取出：打开放空阀，上阀体通过放空通孔与外界大气连通，使上阀腔与外界的压力平衡。打开顶丝，取出顶板、压板。驱动上阀腔齿轮轴，将整流管（板）从上阀腔取出。整流管（板）安装归位：将整流管（板）放入上阀腔，驱动上阀腔齿轮轴，将整流管（板）下放上阀腔底部为止。盖好压板、顶板，安装顶丝，关闭放空阀。打开平衡阀，使上阀腔与下阀腔内的压力平衡。打开滑板阀，驱动下阀腔齿轮轴，将整流管（板）从上阀腔移至下阀腔。关闭滑板阀，关闭平衡阀。打开放空阀，将上阀腔气体放空，确保上阀腔内部压力平稳，最后关闭放空阀。德国VSEAPG流量计生产智能电磁流量计测量精度不受流体密度、粘度、温度、压力和电导率变化的影响，传感器感应电压信号与平均流速呈线性关系，因此测量精度高。测量管道内无阻流件，因此没有附加的压力损失；测量管道内无可动部件，因此传感器寿命极长。只有当满管时才能获得准确的测量，避免以下安装位置：1.管道高点安装（易聚集气泡）2.直接安装在一根向下的管线的敞开出口前。3.智能电磁流量计注意不要在泵的入口侧安装流量管,以避免抽压而造成的对流量管衬里的破坏.当使用往复、横膈膜或柱塞泵时需要在安装脉冲节气阀.4.当向下管道长度超过5m时，在传感器后安装一个虹吸管或一个放气阀。以避免低压而可能造成的对测量管衬里的破坏。保证满管，减少含气量。　　安装方位通常分为垂直安装和水平安装：　　安装方位：适宜的方位可帮助避免气体的累积和测量管内的残渣存积。　　垂直安装；这种方位对易自排空管道系统很理想，并可不加空管检测电极。　　水平安装：测量电极平面必须水平，这样可以防止由于夹带的气泡而产生的电极短时间绝缘。注意：空管检测功能仅当测量装置为水平安装及变送器外壳向上时能正确工作。如果振动非常剧烈，应将传感器和变送器分开安装。　　基座，支撑：如果公称直径为DN≥350，在能忍受足够负载的基座上安装变送器。注意不允许利用外框承住传感器的重量。这会使外框变形并破坏内部励磁线圈。如果可能，安装传感器避免例如阀门，三通，弯头等组件。　　保证以下所需的进口和出口直管段以确保测量精度：入口长度>10×DN出口长度>5×DN传感器及变送器接地传感器处于管道中心位置　　智能电磁流量计接地：传感器及介质必须有相同的电势用来保证测量精度及避免电极地腐蚀破坏。等电势通过在传感器内装地参考电极保证。如果介质在无衬里并接地地金属管中流动，它可通过连接到变送器外壳而满足接地要求。对于分离型地接地同上一样。实际应用中，磁翻板液位计如果出现消磁现象，就不能正常使用。那么，消磁原因是什么？如果磁翻板液位计出现消磁现象应如何处理呢？一、磁翻板液位计消磁的原因：　　侧装式磁翻板液位计的磁浮子在使用过程中磁浮子会有消磁现象，从而导致磁翻板液位计失效。一般来讲，造成磁翻板液位计消磁的原因，主要有以下几点1、硬磁材料的剩磁小于耦合临界值。随着时间变化，受自身因素的影响随着时间的推移，硬磁材料的剩磁会出现小于耦合临界值的现象。　2、高性能硬磁材料有氢脆现象。　3、使用温度高于硬磁材料的居里温度。二、磁翻板液位计消磁的处理：　　　针对导致磁翻板液位计消磁的原因，通常需要做到以下几点，以应对磁翻板液位计的消磁现象。1、从设计方面看，要选用恰当的硬磁材料。比如在选用磁性材料时，应选用居里温度高于使用温度20%以上、能够保证五年后剩磁超过临界值的磁性材料。2、从生产方面看，加工磁浮子时应注意：a.在磁浮子内填充惰性气体（如氩气）。　b.在产品生产加工阶段，焊接（氩弧焊）时应注意采取降温措施，以避免磁浮子的磁性材料处的温度超过磁性材料的居里温度。3、从使用方面看，用户要做到以下几点：　a.在订货时，选用恰当的型号，达到使用温度不超过磁翻板液位计的标称温度；　b.在使用中，应对侧装式磁翻板液位计的使用情况（能否正常工作）进行随时观察，并注意记录介质的实际温度。电磁流量计是一种用来测量导电介质体积流量的仪表。为了确保电磁流量计测量的准确性以及工作的稳定性，需要定期对其做一次全面检查，接下来开流仪表来给大家说说检查的具体内容。1.零点检查　　整机零点检查的技术要求是：流量传感器测量管充满液体且无流动，通常转换器单独零点为负值，数值也很小；如果其绝对值大于满量程的5%就需要先做检查，待确认原因后再作调整。2.连接电缆检查　该项检查内容是检查信号线与励磁线各芯导通和绝缘电阻，检查各屏蔽层接地是否完好。3.转换器检查　　该项检查内容是用通用仪表以及流量计型号相匹配的模拟信号器代替传感器提供流量信号进行调零和校准。校准包括零点检查和调整，设定值检查，励磁电流测量，电流/频率输出检查等。4.电磁流量计传感器检查　　测量励磁线圈的电阻，测量电极接液电阻以评估电极表面受污秽和衬里附着层状况；检查各部位绝缘电阻以判断零件劣化程度，以估算清洗附着层前后因流动面积变化引入的流量值变化。德国VSEAPG流量计生产如何解决电磁流量计无输出信号或输出值有偏差第一如果管道内测量介质不满管电磁流量计就无法正常工作.因为在介质不满管的情况下电磁流量计会产“生最为常见的应用程序故障,产生这种现象可能是由于营道中介质流速非常低造成不满管流量计测量误差增大或者介质未能满过电极从而流量计根本无法进行工作.需通过工艺调整必须保证管道内测量介质充满才能使用电磁流量计进行测量.第二测量介质中含有大量空气和气体也会造成电磁流量计无法正常工作。这些气泡的存在造成流量计无法准确辨别干扰了其准确的测量。第三电磁流量计不能用于持续时间较短的配料操作,这是由于电磁流量计无法正常反复启动和停止,它的启动到正确读数之间存在一个时间滞后问题。第四电磁流量计本身不能计量质量流量.电磁流量计是一种速度式流量计测量的是体积流量若要测量质量流量必须配合高精度的密度测量装置来进行换算。金属管浮子流量计与恒流阀组成的吹扫设备原理，如图1所示，以恒定人口压力为例:   弹性膜片受到向上的作用力为: P2A+P1a(1) 弹性膜片受到向下的作用力为: P3A+P2a+F(2) 在压力平衡状态时，即式(1)=式(2)时: P2A+P1a=P3A+P2a+F(3) 作为压力调节器膜片的压差P2-P3,我们可以得到: P2-P3=F/A-(a/A)(P1-P2)(4) 由于a<A,所以(a/A)(P1-P2)可以忽略不计,由于F和A都时恒定值，所以: C(恒定值)=P2-P3   当金属管浮子流量计测量介质是不可压缩的液体时，RE压力调节器可以适用于出口压力变化。对于式(4)，由于P是恒 定的，P3是变化的，因此，P3变为:P3+△P,P2变为: P2+△P,所以: C(恒定值)=P2-P3电磁流量计是灌浆过程的主要工艺流程，为在施工中进行有效的控制，需对施工过程中的水和水泥浆液进行计量和控制。  钻孔、洗孔:灌浆施工首先要在岩层中自上而下分段进.行钻孔，待单孔终孔，用大量清水洗孔，至回水变清，无流量测量点，故不展开讨论。  简易压水试验:洗孔结束，下孔口管，密封孔口，以设计要求的压力向孔内送水，测定其相应的流量值，并据此计算岩体的透水率。计算结果关系到岩体渗透特性的评价以及灌浆成果资料整理。这一-测量点是十分重要和敏感的，准确是首要指标，水有一-定的电导率，满足电磁流量计的测量要求，需要重点考虑的是电磁流量计的口径，因为压水试验和灌浆用的是相同的电磁流量计. 灌浆:压水试验后,灌浆泵将一定水灰比(比如3:1,2:1,1:1,0.81,0.5:1)的水泥浆液压送到孔中，--部分进入裂隙而扩散,余下的浆液经回浆管返出孔外,流回到浆液搅拌机中,在规定的压力下,当注入率不大于0.4L/min时,继续灌注30min;或不大于1L/min,继续灌注60min,灌浆可以结束。每台钻孔设备都需要两台电磁流量计分别记录进、返浆流量,灌浆量就等于进浆量减去返浆量,现场管线与电磁流量计安装布置见图3。  由于现场灌浆泵泵量多为6m³/h(100L/min),故电磁流量计的量程选为100L/min,由电磁流量计的测量原理可知[4],其流速的下限由.同噪声或偏移的信噪比S/N(信号与噪声)来决定，上限则由测量管内衬里的磨损和配管的经济速度等来决定印。由于水泥浆液中带有水泥固体颗粒,考虑到对电磁流量计衬里和电极的磨损，选用流速≤5m/s,另一方面水泥浆液又具有易粘附、沉淀、结垢的特性,故电磁流量计测量管内的流速应不低于0.5m/s,以起到对电极和内衬的自清扫作用。一般当测量管内实际流速<0.1m/s时,感应电动势已变得十分微弱(零点几μV~几μV),此时噪声.的影响逐步变为主导,甚至淹没信号电动势4],由流速与相对误差的关系图(图4)可知，为了保证仪表的检测精度,流速应大于0.5m/s.故推荐使用流速范围为0.5~5m/s.  灌浆施工时吸浆量大小一般在0~100L/min,进、返浆,上电磁流量计相应的流量范围为30~100L/min,从流量、流速与口径三者关系表(表1)可知:电磁流量计口径选择DN25比较合适。DN25的测量范围是14.72~147.18L/min,同时DN25和现场灌浆管道口径一致,配套安装时,不需要变径。同时电磁流量计的时间常数也应该设置小一些,一般在1~3s,以提高测量的灵敏度。  封孔:待灌浆结束后,按照施工技术要求压浆封孔,无流量测量点,故不展开讨论。为了提高孔板流量计的准确度,可采取以下措施。1.标准孔板节流装置的制造与安装　　利用标准孔板流量计测量天然气流量必须严格按照SY/T6143-2004标准规定的各项技术指标，对标准孔板节流装置进行设计、加工制造、检验、安装和使用。特别是孔板直角入口边缘尖子度和测量管内壁粗糙度的加工和检验;孔板前后直管段长度的保证，直管段圆度、台阶以及孔板与测量管同轴度的保证。另外，开发统一的标准孔板流量计的设计软件,可提高节流装置设计和仪表选型的技术水平。2.采用可换孔板装置与定值节流装置　　可换孔板节流装置是一种新型节流装置,节流元件精确地安装在固定的座体内(座体通过法兰与管道连接)，在不拆动管道或不停止流体输送的情况下，可方便地提升孔板，进行检查、清洗或更换,从而保证了计量准确度。采用液压升降的装置,孔板提升轻便,特别适用于大口径孔板。这种节流装置还配有清洗室和清洗机构,为解决污垢介质，特别是单井天然气的准确计量提供了有效手段。　　定值节流装置改变了现有节流装置根据计算结果加工其孔径的方法,对每种通径测量管道配以有限数量的节流件,孔径系列按优先数系选用,每种通径配35种不同孔径比β值的孔板。目前节流装置设计犹如量体裁衣，定值节流装置则变成成衣选用,采用定值节流装置有利于产品批量生产，降低生产成本,方便选用和使用，便于监督生产。可换孔板节流装置和定值孔板相配套,将改变传统的生产方式,实现了节流装置产品系列化、通用化和标准化,有利于提高标准孔板装置计量的准确度。　　标准孔板存在的缺点是入口直角锐利度易在流体冲刷下发生钝化。据估计,钝化严重的可能使流出系数偏移1%~2%,钝化后其流出系数较为稳定,这在流量计算中给孔板入口直角锐利度的精确修正带来很大的困难。标准喷嘴的流出系数是稳定的，另外，在同样流量和相同β值时喷嘴的压力损失只有孔板的30%。影响标准喷嘴推广使用的主要原因是喷嘴制造成本高,在标准中喷嘴的流出系数不确定度较大(约2%)。采用定值节流件,专用加工设备实现批量生产,降低生产成本,而个别校准则可得到高精确度的流出系数,在天然气流量测量中用喷嘴代替孔板，其优点是明显的。3.应用合理的流量积算方案　　根据天然气计量工况条件和用户对计量精度的要求，应采用对压力、温度和天然气组分变化对流量自动部分补偿或全补偿的积算方案，计量系统测量仪表配备和精度的选用应符合GB/T18603-2001妖然气计量系统技术要求》。用智能差压变送器,压力变送器、温度变送器和流量计算机组成在线检测系统，使温度和压力变化得到补偿，可以提高测量准确度,降低流态脉动(或波动)引起的流量测量附加误差。孔板流量计量程比一般为1~3,而实际测量天然气流量变化有时会超过这个范围。在这种情况下，其测量准确度显著下降,如果采用定值节流装置,宽量程智能差压变送器与流量计算机配套使用,可方便地扩展流量量程或迁移量程,进而实现传统孔板流量计的智能化。
