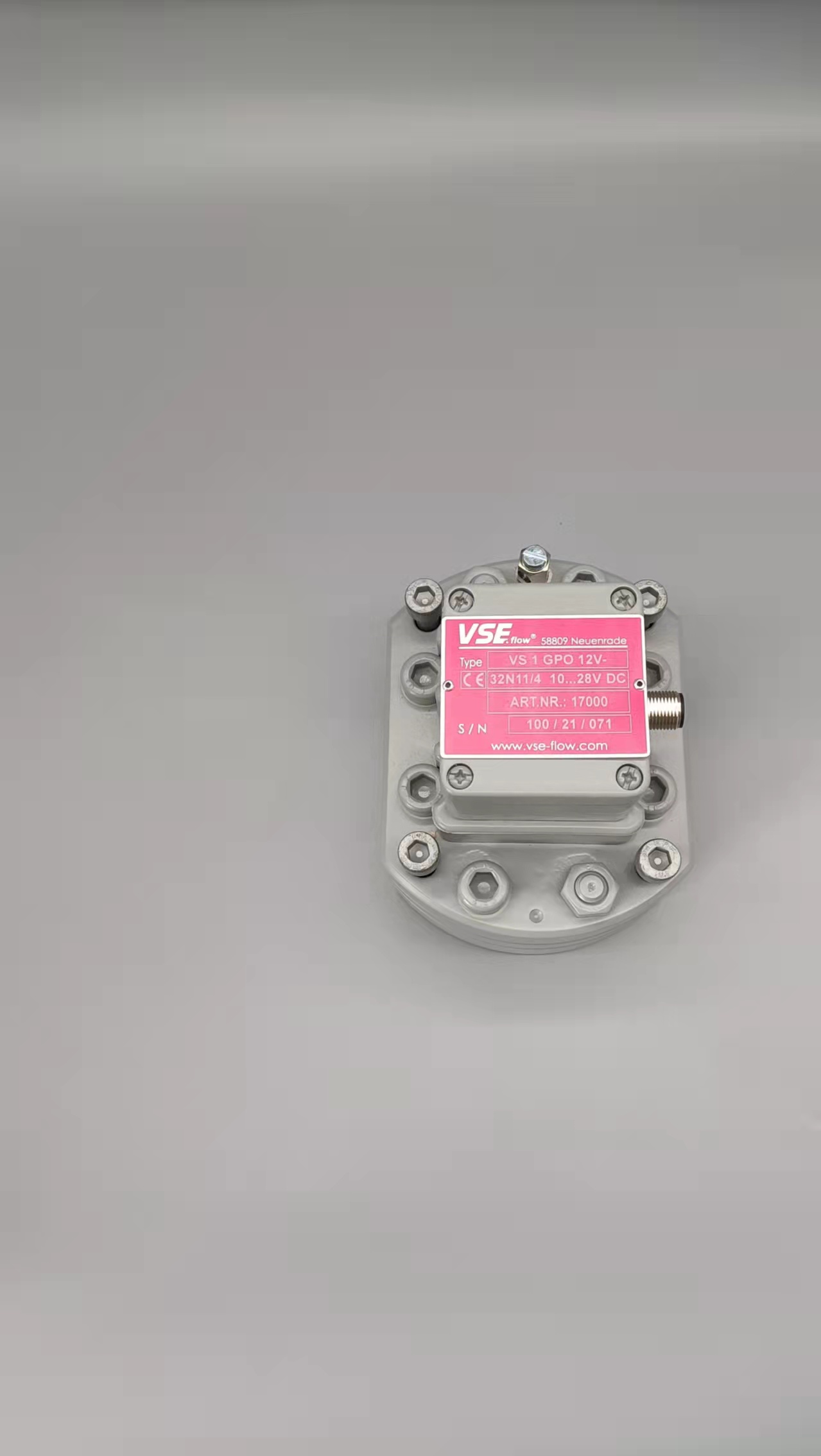

德国VSEVS0.04流量计中国官网同时我们还经营：从分体式电磁流量计传感器到仪表的阴线都起什么作用，传输的是什么信号？　　答：在量程Q已确定的条件下，即可根据上述流速V的范围决定流量计口径D的大小，其值由下式计算：Q=πD2V/4Q:流量(㎡/h) D:管道内径 V：流速(m/h)　　电磁流量计的量程Q应大于预计的最大流量值，而正常的流量值以稍大于流量计满量程刻度的50%为宜。一般工业用电磁流量计被测介质流速以2～4m/s为宜，在特殊情况下，最低流速应不小于0.2m/s，最高应不大于8m/s。若介质中含有固体颗粒，常用流速应小于3m/s，防止衬里和电极的过分磨擦；对于粘滞流体，流速可选择大于2m/s，较大的流速有助于自动消除电极上附着的粘滞物的作用，有利于提高测量精度。智能电磁流量计测量精度不受流体密度、粘度、温度、压力和电导率变化的影响，传感器感应电压信号与平均流速呈线性关系，因此测量精度高。测量管道内无阻流件，因此没有附加的压力损失；测量管道内无可动部件，因此传感器寿命极长。只有当满管时才能获得准确的测量，避免以下安装位置：1.管道高点安装（易聚集气泡）2.直接安装在一根向下的管线的敞开出口前。3.智能电磁流量计注意不要在泵的入口侧安装流量管,以避免抽压而造成的对流量管衬里的破坏.当使用往复、横膈膜或柱塞泵时需要在安装脉冲节气阀.4.当向下管道长度超过5m时，在传感器后安装一个虹吸管或一个放气阀。以避免低压而可能造成的对测量管衬里的破坏。保证满管，减少含气量。　　安装方位通常分为垂直安装和水平安装：　　安装方位：适宜的方位可帮助避免气体的累积和测量管内的残渣存积。　　垂直安装；这种方位对易自排空管道系统很理想，并可不加空管检测电极。　　水平安装：测量电极平面必须水平，这样可以防止由于夹带的气泡而产生的电极短时间绝缘。注意：空管检测功能仅当测量装置为水平安装及变送器外壳向上时能正确工作。如果振动非常剧烈，应将传感器和变送器分开安装。　　基座，支撑：如果公称直径为DN≥350，在能忍受足够负载的基座上安装变送器。注意不允许利用外框承住传感器的重量。这会使外框变形并破坏内部励磁线圈。如果可能，安装传感器避免例如阀门，三通，弯头等组件。　　保证以下所需的进口和出口直管段以确保测量精度：入口长度>10×DN出口长度>5×DN传感器及变送器接地传感器处于管道中心位置　　智能电磁流量计接地：传感器及介质必须有相同的电势用来保证测量精度及避免电极地腐蚀破坏。等电势通过在传感器内装地参考电极保证。如果介质在无衬里并接地地金属管中流动，它可通过连接到变送器外壳而满足接地要求。对于分离型地接地同上一样。1)电磁流量计传感器内流体的流动方向必须与传感器上流动方向一致;2)必须保证电磁流量计传感器测量管内在所有时间始终充满被测流体，电磁流量计传感器不能在不满管和有可能出现空管情况下工作;3)电磁流量计传感器应选取管内流体脉动较小的位置作为测量点。一般情况下，离泵、阀门等较远的地方，仪表指示比较平稳，波动较少;4)测量双相流体时，应选择不易引起相分离的地方;5)对于聚四氟乙烯衬里的传感器，应避免安装在负压管道和有可能产生瞬间负压的地方;6)要避免容易产生液体电导率不均匀的场所，如添加液的电导率与基液不同，加液点最好设在传感器下游。　　根据经典理论，电磁流量计传感器测量管内流速分布为轴对称时，电磁流量计的测量准确度不受流速分布的影响。按照热式气体质量流量计安装方式的不同，可以分为插入式和管段式热式气体流量计。插入式流量计(一般有两部分组成：检测探头和转换器)一般采用法兰盘安装或其他方式安装，将测量探头插入待测流体管道内，通过转换器部分对检测探头部分采集的信号进行处理，按一定的关系换算成实际流量并通过表头显示。插入式流量计在大、中型管道以及特大型管道的流量测量上，相对于管段式流量计有着一定的优势。管段式气体流量计，将测量探头部分固定在一段标准管道内，在使用时，必须要在实际流体管道上转接上标准管道，分布式热式流量计多采用这种方法。　　按流量计检测变量的不同，将之分为恒定温差型和恒定功率型流量计。恒温差型流量计是指，随着流体的流动，测量探头上热量散失，系统以一定的功率对测量探头进行加热，维持两个探头恒定的温度差(比如 100 摄氏度)。恒定功率型是指以某一恒定的功率对测量探头加热，流量为零时两个探头的温度差为某一温度差值(比如100摄氏度)，随着流量的变化，两个探头的温度差值发生变化，使流量与温度差值之间体现一定的关系，以此为依据而设计的流量计。　　按照热源作用位置的不同，将热式气体质量流量计归结为热分布式和热耗散式两大类。热耗散式流量计采用的是热力学中的金氏定律，因此又称为金氏流量计。热分布式流量计利用气体流动传递热量，改变被测量管道上的温度分布情况，主要应用在微小流量的洁净气体测量和精细制造工艺的过程控制等。德国VSEVS0.04流量计中国官网涡轮流量计作为速度式仪表,以动量矩守恒为基础,涡轮流量计基本力矩平衡方程为[1]: 式中 Tb一轴与轴承的粘性摩擦阻力矩(流动产生的力矩); Td一涡轮流量计转动的驱动力矩; Th一轮毂表面的粘性阻力矩; Tm一磁电阻力矩和轴与轴承的机械摩擦阻力矩之和; T1一叶片顶端与传感器外壳的粘性摩擦阻力矩; Tw一轮毂端面粘性摩擦阻力矩; J一涡轮的转动惯量; ɷ-涡轮转动的角速度。   当流速较低时,涡轮流量计处于静止状态,此时角速度ɷ非常低,接近于0,Tb和Tw也可以忽略不计。在这种情况下，式(1)可以简化为:   由式(2)可以看出提高驱动力矩是降低涡轮流量计启动排量的一-条捷径。如图1所示，传统涡轮流量计入口端是直管段和轴向导流片,流体流经涡轮叶片之前只有轴向速度,对涡轮的驱动力矩只是对涡轮叶片作用力的径向分力产生的力矩。因为涡轮叶片螺旋角为45°,如果将导流片改为螺旋角为-45°的螺旋导流片(图2),当流体进入导流片时会产生旋转,方向与涡轮叶片正交,使得流体在轴向流动速度不变的基础上增加了径向的旋转运动,流体的旋转方向与涡轮叶片的转动方向一致,在相同流量条件下,增加了流体对涡轮叶片的驱动力,实现降低启动排量和提高分辨率的目的,整体结构如图3所示。金属管浮子流量计安装要求:1、实际的系统工作压力不得超过金属管浮子流量计的工作压力.2、应保证测量部分的材料、内部材料和浮子材质与测量介质相容;3、环境温度和过程温度不得超过金属管转子流量计规定的最大使用温度;4、金属管转子流量计必须垂直地安装在管道上,并且介质流向必须由下向上;5、金属管浮子流量计法兰的额定尺寸必须与管道法兰相同.6、为避免管道引起的变形,配合的法兰必须在自由状态对中,以消除应力;7、为避免管道振动和最大限度减小金属管浮子流量计的轴向负载,管道应有牢固的支架支撑;8、截流阀和控制流量都必须在金属管浮子流量计的下游.9、支管段要求在上游侧5DN,下游侧3DN（DN是管道的通径）;  智能金属管浮子流量计的软件设计采用模块化编程结构，主要包括三个部分:输入模块、控制模块、输出模块。所有程序代码均采用C语言编写。  输入模块主要包括数据采集、滤波、温度补偿、非线性补偿和数值计算等，总体采用定时器中断方式，程序流程图如图2所示。输入模块中的非线性补偿程序采用分段线性拟合的方式来实现。通过采集9组或11组流量信号，作为拟合直线的端点，当前采样值按数据大小得到拟合曲线段的斜率和初始数据，代入拟合方程即可得到修正后的流量数据。  控制模块包括键盘处理程序和看门狗程序，键盘处理功能是通过中断方式设置标志位在置入参数子程序中实现的。金属管浮子流量计在通过总线组网，实现.上位机组态调试的同时，通过键盘，可以就地调试。  输出模块包括显示程序和通信中断服务程序。通信中断服务程序流程图如图3所示。德国VSEVS0.04流量计中国官网1.合理安装　　换能器是组成超声波流量计的主要结构，如果换能器安装不合理，必然会影响超声波流量计的应用效果。因此，在具体安装中，必须充分结合实际情况，综合考虑换能器的安装位置及打开方式，尤其是在选择位置上，既要保证换能器可以和上、下直管紧密连接，也要尽量避开变频调速器、电焊机等干扰较大的位置。安装方式有三种，一种是对贴安装，一种是V形安装，另一种是Z形安装。如果选择了多普勒式超声波流量计，则在安装中尽量选择对贴式安装方法。如果选择了时差式超声波流量计，既可以选择V形安装方式，也可以选择Z形安装方式。多数情况下，如果管径小于200mm，宜采用V形安装方式。如果管道直径大于200mm，则要选择Z形安装方式。针对既能采用Z形安装方式，也可以采用其他安装方式的，要尽量选择Z形方式，因为，Z形方式安装的换能器超声波信号最强，运行过程也比较稳定。2.及时校核　　虽然超声波流量计具有很强的抗干扰性和抗污染性，但如果长时间使用，也会影响运行的精度，为解决这一问题，可在超声波流量计中配置一台同类型的便携式超声波流量计，对现场仪表进行定期校核。坚持一装一校核的原则，保证超声波流量计选型合理、安装调试达标，以便对每台安装之后的超声波流量计进行合理校核。此外，还要在线对超声波流量计发生的突变情况进行校核，通过便携式超声波流量计开展及时校核，以找到发生突变的根源，以便开展有针对性的检修和处理。3.定期开展维护　　和传统流量计相比，超声波流量计的维护量比较小，尤其是对外贴式安装换能器而言，要保证安装之后没有水压损失，也不存在潜在漏水，定期检查超声波流量计中的换能器是否存在松动情况，和管道之间的连接情况是否良好，发现问题及时处理，保证超声波流量计能够持续稳定运行。涡轮流量计作为速度式仪表,以动量矩守恒为基础,涡轮流量计基本力矩平衡方程为[1]: 式中 Tb一轴与轴承的粘性摩擦阻力矩(流动产生的力矩); Td一涡轮流量计转动的驱动力矩; Th一轮毂表面的粘性阻力矩; Tm一磁电阻力矩和轴与轴承的机械摩擦阻力矩之和; T1一叶片顶端与传感器外壳的粘性摩擦阻力矩; Tw一轮毂端面粘性摩擦阻力矩; J一涡轮的转动惯量; ɷ-涡轮转动的角速度。   当流速较低时,涡轮流量计处于静止状态,此时角速度ɷ非常低,接近于0,Tb和Tw也可以忽略不计。在这种情况下，式(1)可以简化为:   由式(2)可以看出提高驱动力矩是降低涡轮流量计启动排量的一-条捷径。如图1所示，传统涡轮流量计入口端是直管段和轴向导流片,流体流经涡轮叶片之前只有轴向速度,对涡轮的驱动力矩只是对涡轮叶片作用力的径向分力产生的力矩。因为涡轮叶片螺旋角为45°,如果将导流片改为螺旋角为-45°的螺旋导流片(图2),当流体进入导流片时会产生旋转,方向与涡轮叶片正交,使得流体在轴向流动速度不变的基础上增加了径向的旋转运动,流体的旋转方向与涡轮叶片的转动方向一致,在相同流量条件下,增加了流体对涡轮叶片的驱动力,实现降低启动排量和提高分辨率的目的,整体结构如图3所示。
