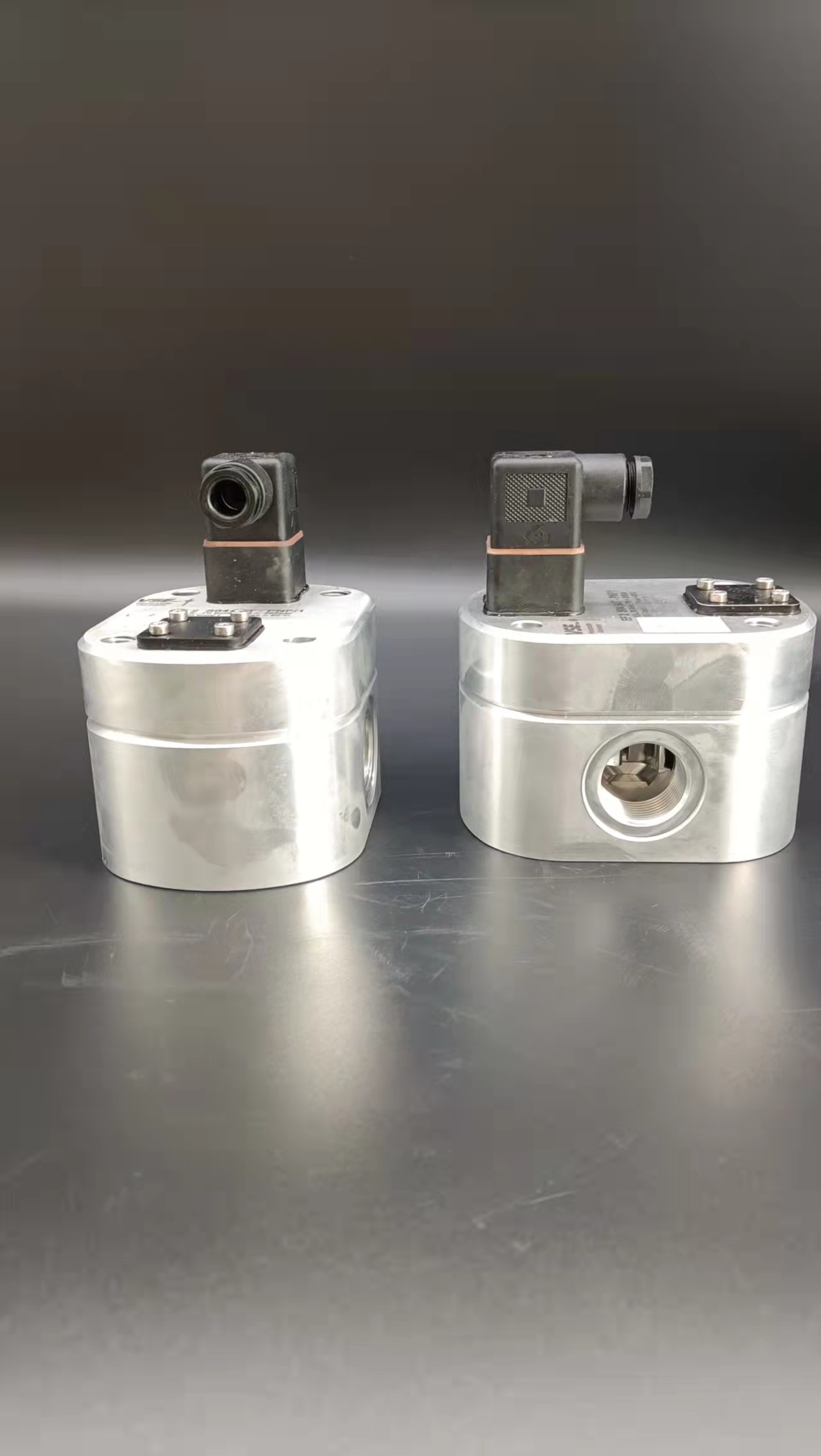

德国VSEAHM01-2S G1/8N流量计规格同时我们还经营：1.差压管路堵塞，疏通差压管路；2.差压计故障，检查差压计；3.差压变送器示值明显偏离，应检查尺示值；4.节流元件安装方向有误，重新安装节流元件；5.被测介质工况参数与设计节流装置时采用的参数不一致，按相关公式修正，必要时应重新计算差压值；6.孔板流量计前后直管段长度不够，应调整直管段长度；7.直管段内径超差，实测直管段内径，重新计算最大流量；8.节流孔径超差，实测节流孔径，重新计算最大流量；9.节流元件变形，更换节流元件；10.节流元件上有附着物，清洗更换节流元件；11.孔板的尖锐一侧应该迎向流体流向为入口端，呈喇叭形的一侧为出口端。如果装反了，显示将会偏小很多 。　　解决办法：检查孔板安装方向，正确安装孔板。12.孔板的入口边缘磨损，如果孔板使用时间较长，特别是在被测介质夹杂固体颗粒等杂物情况下，都会造成孔板的几何形状和尺寸的变化，如果造成开孔变大或开孔边缘变钝，测量压差就会变小，流量显示就会偏低。　　解决办法：对孔板进行重新加工。13.变送器零点漂移：如果使用时间较长，变送器的零点可能会发生漂移，如果是负漂移，显示压差将会减小，显示的流量也会减小。　　解决办法：对变送器的零点进行校正。14.上下游直管段长度不够，上下游直管段如果不够长，气体将得不到充分发展，会使计量结果造成较大误差，如果上游在规定直管段内存在多个弯头，将使计量结果偏低。　　解决办法：改造蒸汽管道，是上下游直管段长度达到规定要求。在节流装置前加整流器。15.差压变送器的三阀组漏气，如果三阀组中的高压阀货平衡阀漏气，将会导致测量差压值减小，测量结果就会偏低。　　解决办法：如果三阀组中的高压阀门漏气，将该阀门进行紧固，必要时进行更换，如果三阀组中的平衡阀内漏，将该阀门进行紧固，必要时进行更换。电磁流量计是一种测量导电介质体积流量的感应仪表，在进行现场监测显示的同时，可输出标准的电流信号，供记录、调节、控制使用，实现检测自动控制，并可实现信号的远距离传送。电磁流量计具有精度高、灵敏度高、稳定性好等优点，在供水企业中有着广泛的应用前景，特别是在大口径、安装环境好的工厂、居民区等场所，虽然智能电磁流量计的使用已经非常成熟。但是，仍有一些问题需要注意。一、信号传输问题：　　　　一体式智能电磁流量计在区域管网中运行时，可以为城市供水调度提供一定的决策信息。因此，用户对电磁流量信号的实时性和连续性提出了更高的要求。如果智能电磁流量计能完成仪器本身信号的自动转换和无线传输，减少数据采集的兼容或相互转换等困扰，那将为企业的使用提供便利，也将为仪表的推广应用增加更大的优势。二、电源问题：　　　目前电磁流量计不自带电源，造成了室外安装不方便，一旦断电，将造成用作结算水表的流量计数据缺失，这样对其断电时段缺失水量的计量与推算也就提出了新的问题。若电磁流量计能自带电源，就能从根本上解决这一问题，也将促进其在结算水表中的推广应用。三、防雷问题：　　　一体式智能电磁流量计在雷雨天气覆盖较广的地区防雷是个重要的工作。在严格做好接地、电源保护后，在空旷地区安装的电磁流量计被雷击的概率还是很高。所以简单有效的办法是提高流量计自身的防雷性能，如不能根本性解决，则应对其内部电路进行分离保护，这样即使雷击损坏，也能降低更换成本。1.为了保证电磁流量计测量管内充满被测介质,变送器最好垂直安装,流向自下而上.尤其是对于液固两相流,必须垂直安装。若现场只允许水平安装,则必须保证两电极在同一水平面。变送器两端应装阀门和旁路。2.电磁流量计信号比较弱,满量程时只有2.5～8mV,且流量很小时,只有几微伏,外界稍有干扰就会影响到测量精度。因此,流量计的外壳、屏蔽线、测量导管都要接地。并要单独设置接地点,决不能连接在电机、电器等公用地线或上、下管道上。3.为了避免干扰信号,安装地点要远离一切磁源(如电机、变压器等),不能有震动。变送器和转换器之间的信号必须用屏蔽导线传输。不允许把信号电缆和电源线平行放在同一电缆钢管内。信号线越短越好,长度一般不得超过30m。转换器应尽量接近变送器c4.为了避免流速分布对流速的影响,产生测量误差。流量调节阀应设置在变送器下游. 因此,在电磁流量计前必须有5～10D左右的直管段,以消除各种局部阻力对流线分布对称性的影响。  当前，在国内关于蒸汽测量方面存在不少误区，很多用户往往认为购买了高品质的流量计就可以得到准确的计量结果。蒸汽的计量不同于其它流体如水、空气等介质，在实际测量中影响其精确测量的因素较多，经常会出现流量计本身检定合格，而实际却感觉计量“不准”的现象。影响孔板流量计对蒸汽流量准确计量的因素主要有以下三个方面。1.上下游直管段不足  对于传统的涡街或孔板流量计，其前后安装直管段要求分别约为20D和5D。如果上下游直管段不足，则会导致流体未充分发展，存在旋涡和流速分布剖面畸变。流速剖面畸变通常由管道局部阻碍(如阀门)或弯管所造成，而旋涡普遍是由两个或两个以上空间(立体)弯管所引起的。上下游直管段不足可以通过安装流动调整器来调整,最简单有效的办法是采用对上下游直管段要求较低的流量计。2.蒸汽的密度补偿不正确  为了正确计量蒸汽的质量流量，必须考虑蒸汽压力和温度的变化，即蒸汽密度补偿。不同类型的流量计受密度变化影响的方式不同。涡街流量计的信号输出只和流速有关，而和介质的密度、压力和温度无关，差压式流量计其质量流量与流量计的几何外型、差压平方根和密度平方根有关。①补偿精确度的差异。测温对补偿精确度影响较大。;如采用相同精度等级的温度和压力感应器，测温误差引起的密度差异要大于测压误差。②压力测量影响因素。在蒸汽压力的测量中，由于引压管内冷凝水的重力作用会使压力变送器测量到的压力同蒸汽压力之间出现一定的差值。测压误差如果不予以校正，则会影响蒸汽密度的计算，引起流量计量的误差。对于上述现象，可在二次表(流量计算机内)进行零点迁移，既简单又准确。3.蒸汽干度的影响  目前，用于测量蒸汽流量的孔板流量计大部分为体积流量计，首先测得体积流量，然后通过蒸汽的密度计算质量流量，也就是假定蒸汽为完全干燥。但是，蒸汽并非完全干燥，如果不考虑蒸汽干度的影响，得出的数据会低于实际的流量。因此流量计的二次仪表(流量计算机)应该具有设置饱和蒸汽干度的功能。但在实际工况确定蒸汽的干度也很困难。如果能够改进蒸汽流量计入口处的蒸汽品质，则能改进孔板流量计的测量精度。1、开启时指针不动产生的原因:介质中含有杂质,使转子卡住;系统工作压力太小,致使金属管浮子流量计不正常工作,.　　解决办法:清除异物;增加磁过滤器,增加系统工作压力.2、指针冲顶不回复产生的原因:介质中含有杂质,使转子卡住;仪表选型不合适,选用仪表太小.　　解决办法:清除异物,增加磁过滤器;3、指针波动太大产生的原因:不能准确读数,产生原因:系统工作压力不稳定;介质存在脉动流或双相流的现象;仪表进出口处的管径变化大而导致压力变化或压力损失增加.　　解决办法:检查自身系统;消除脉动流与双相流.减少压力损失.4、指针不回零产生的原因:由于仪表的波动而使指针位移;由于仪表的上下撞击,而使测量管内的零件弯曲变形.　　解决办法:旋松指针处的小螺丝将指针复原至未工作状态;建议送回维修或更换.5、金属管浮子流量计远传不准确产生原因:环境温度超出工作要求;变送器漂移.　　解决办法:按要求使用;适当调节变送器中的电位器或调节螺丝以恢复正常.6、流体正常流动时无显示,总量计数器字数不增加:检查电源线、保险丝、功能选择开关和信号线有无断路或接触不良; 检查显示仪内部印刷版,接触件等有无接触不良;检查检测线圈;检查传感器内部故障,上述1-3项检查均确认正常或已排除故障,但仍存在故障现象,说明故障在传感器流通通道内部,可检查叶轮是否碰传感器内壁,有无异物卡住,轴和轴承有无杂物卡住或断裂现象 .　　解决办法:用欧姆表排查故障点;印刷板故障检查可采用替换“备用版”法,换下故障板再作细致检查;做好检测线圈在传感器表体上位置标记,旋下检测头,用铁片在检测头下快速移动,若计数器字数不增加,则应检查线圈有无断线和焊点脱焊;去除异物,并清洗或更换损坏零件,复原后气吹或手拨动叶轮,应无摩擦声,更换轴承等零件后应重新校验,求得新的仪表系数.7、 未作减小流量操作,但流量显示却逐渐下降:过滤器是否堵塞,若过滤器压差增大,说明杂物已堵塞;流量传感器管段上的阀门出现阀芯松动,阀门开度自动减少;传感器叶轮受杂物阻碍或轴承间隙进入异物,阻力增加而减速减慢.　　解决办法:消除过滤器;从阀门手轮是否调节有效判断,确认后再修理或更换 ;卸下传感器清除,必要时重新校验.8、 流体不流动,流量显示不为零,或显示值不稳:传输线屏蔽接地不良,外界干扰信号混入显示仪输入端;管道振动,叶轮随之抖动,产生误信号; 截止阀关闭不严泄露所致,实际上仪表显示泄漏量;显示仪内部线路板之间或电子元件变质损坏,产生的干扰 .　　解决办法:检查屏蔽层,显示仪端子是否良好接地;加固管线,或在传感器前后加装支架防止振动; 检修或更换阀;采取“短路法”或逐项逐个检查,判断干扰源,查出故障点.9、金属管浮子流量计示值与经验评估值差异显著:传感器流通通道内部故障如受流体腐蚀,磨损严重,杂物阻碍使叶轮旋转失常,仪表系数变化叶片受腐蚀或冲击,顶端变形,影响正常切割磁力线,检测线圈输出信号失常,仪表系数变化:流体温度过高或过低,轴与轴承膨胀或收缩,间隙变化过大导致叶轮旋转失常,仪表系数变化.传感器背压不足,出现气穴,影响叶轮旋转管道流动方面的原因,如未装止回阀出现逆向流动旁通阀未关严,有泄漏传感器上游出现较大流速分布畸变:(如因上游阀未全开引起的)或出现脉动液体受温度引起的粘度变化较大等;显示仪内部故障;检测器中永磁材料元件时效失磁,磁性减弱到一定程度也会影响测量值;传感器流过的实际流量已超出该传感器规定的流量范围.　　解决办法:查出故障原因,针对具体原因寻找对策;更换失磁元件;更换合适的传感器.德国VSEAHM01-2S G1/8N流量计规格测量沼气的流量计如何选型:注意连接方式；注意结构类型；注意显示方法；注意信号输出方式；注意防爆形式。流量计连接方式：法兰卡装式（表体不带法兰）或法兰连接式（表体本身带法兰）。一般建议选用法兰卡装式，因为其结构紧凑，价格低，而且供货周期短。流量计结构类型：一体型结构和分体型结构。一般采用一体型结构，只有在特殊场合下采用分体型结构（如：介质温度高时、环境温度或湿度高时、带现场显示为读数方便时）。流量计显示方法：无现场显示、带现场显示和只带现场显示。现场显示是指在表头上装有液晶显示电路，可显示累积流量、瞬时流量等参数。流量计信号输出方式： 脉冲信号输出和4～20mA标准电流信号输出。一般情况下建议采用脉冲信号输出，因为脉冲信号直接与旋涡脱落频率相对应，不需转换，具有最高的累计精度；同时，脉冲信号传输效果较好。标准电流信号输出一般用于与终端或控制系统组成流量测量系统。流量计防爆形式：非防爆型和本安防爆型。如果被测介质是易燃易爆物质或测量环境存在易燃易爆物质，应选用防爆型。1、孔板流量计包括3部分:①现场取压部分,包括高级孔板阀、前后直管段、导压管;②温度、压力、组分补偿部分，包括现场用温度变送器、压力变送器、天然气组分分析仪计量的实时数据;③流量计算部分，指专用流量计算机(或计算仪)所安装的计量标准程序。 2、在实际应用过程中，当充满管道的流体流经管道内的节流件时，如图1所示。   流线将在节流件处形成局部收缩，因而流速增加,静压力降低,于是在节流件前后便产生了压差。流体流量愈大,产生的压差愈大，这样可依据压差来:衡量流量的大小。这种计量方法是以流动连续性方程(质量守恒定律)和伯努利方程(能量守恒定律)为基础的。压差的大小不仅与流量还与其他许多因素有关，例如当节流装置形式或管道内流体的物理性质(密度、粘度)不同时,在同样大小的流量下产生的压差也是不同的。以伯努利方程式和流体流动的连续性方程式为依据,天然气流量计算公式是:   根据气体易压缩、密度差异大、受温度影响大的特点，得出天然气流量计量的实用公式是:式中:Qn一标准状态下气体体积流量; Ah一常数,标况下为0.008686; ɑ0一特定流量系数; Yre一计量管内壁流量修正系数; bk一孔板流量计入口边缘锐利度修正系数; Fr一雷诺数修正系数;. ε一气体膨胀系数; d-孔板在20°C下实测的开孔口径; Fa一孔板热膨胀修正系数; Fg一天然气相对密度修正系数; Fz一超压缩系数; Ft一流体流动温度修正系数; P1一孔板上游侧绝对压力; hw一气体流过孔板时的差压。电磁流量计在结构上由传感器和转换器组成，其中传感器部分是检测出感应电压信号，也即是流量信号，经过信号传输线送给转换器；转换器部分主要起到处理流量信号，转换成可供显示仪、记录仪、计算机等处理的标准电信号。其结构示意图如图4-1所示。　　电磁流量计传感器通过两端法兰，将它与被测流体所在的管道连接，安装在测量管道上。它是电磁流量计流量测量部分，在设计过程中，它应满足如下作用：（1）能够将流量信号转换成电压信号；（2）通过对转换器合理的设计，使无可避免的干扰所带来的不利影响减少到最小程度，最大程度的提高流量信号的信噪比；（3）在选择材料方面，尽量能够满足工业现场的要求，包括工业环境和电气属性等等。　　电磁流量计转换器不仅仅给电磁流量计提供励磁电流，而且能够接收传感器测量的感应电动势信号，将该信号滤波、放大并转换为标准的电流电压信号，以能够在显示仪表、控制仪表和计算机网络实现对流量的远距离调控、监测、计算。　　电磁流量计原型样机由10种元件组成，表4-1罗列出原型样机的元件清单，给出元件的参数，在装配图中标注出每一个元件的编号与位置，如图4-2所示，并作出了测量管道的三视图。权函数求解系统基础设计主要对管道、电极、励磁线圈进行设计，因为这三个方面的选材与设计直接决定了电磁流量计测量系统的精确度，影响到权函数的实验求解结果，同时在对管道、电极和励磁线圈设计时，要和COMSOL Multiphysics仿真模型中三者的尺寸和位置相一致，以达到权函数实验求解验证仿真求解的目的。由于超声波流量计传感器的安装位置，被测管路的状态对测量精度有很大影响，因此请选择满足下列条件的场所。1.管道圆度好，内表面光滑，管壁均匀。2.上游侧5D，下游侧3D以上的直管段，注“D为管道内径”。3.被测管路必须充满液体。4.必须有足够的空间易于传感器的安装与操作。5.在水平的被测管路，传感器不应装在管道的顶部和底部，并避开管道凹凸不平及有焊缝处。超声波流量计传感器的安装1.在已定的安装位置周围比传感器约大一倍的面积上，将管壁上的油漆、铁锈、污垢等清除干净，擦净露出金属应无凹凸不平。2.将紧固件安装在管道上，用不锈钢带将其固定在管道上，不应松动。3.铺设好电缆由电缆接入孔接到接线盒中的接线端子上。4.每个传感器换能器正面，涂上一厚层耦合剂（黄油）后，将传感器换能器面与管壁接触，放置在紧固组件中，并用压紧盖板将传感器压紧，耦合剂应从传感器四周的缝隙中挤出，形成一道密封条。紧固螺铨钮紧，注意四个螺铨用力要均匀，不要使传感器偏移。德国VSEAHM01-2S G1/8N流量计规格在电磁流量计等节点设备和PC机通信的过程中,由地址帧、命令帧、数据帧、校验和可组成各种功能不同的报文.由于采用主从工作方式来实现通信,电磁流量计等节点设备仅能接收并执行PC机发送来的控制命令,而不能发送命令给PC机.因此,由PC机发往流量计等节点设备的报文一般包括一个地址帧,一个命令帧,若干个数据帧和一个校验和,其报文格式如图4.5a所示：而由流量计等节点设备发往PC机的报文一般包括一个地址帧,若干个数据帧和一个校验和,其报文格式如图4.5b所示.　　由于RS-485电气标准规定每段只能联结32个节点设备,因此可用地址帧中的5位表示这32个地址,其余3位用来表示命令,从而构成地址命令帧.对于控制命令需求不超过八个的通信系统,采用地址命令帧可压缩报文长度提高通信效率.电磁流量计和PC机通信的主要目的是将流量计采集到的数据读到PC机中.这些数据包括：总累积流量、正向累积流量、反向累积流量、瞬时流量.通信时,PC机只需向电磁流量计发送读总累积流量、读正向累积流量、读反向累积流量、读瞬时流量命令即可,因此二者间通信所用的地址帧和命令帧可合二为一,用一个地址命令帧代替.PC机和电磁流量计间的地址命令帧定义如图4.6所示.二者通信所使用的报文可简化为图4.7的格式.任何一类计量仪表都具有其特殊性,旋进旋涡流量计也不例外.为了让该种仪表能够更好地服务于流量计量工作,来自于生产现场的实践经验表明,以下几个方面的注意事项就应当引起有关管理及使用部门的足够重视。1.重视仪表选型　　在已经选定了仪表种类(比如旋进旋涡流量计的情况下,紧接着就是对仪表规格及其配套元件的选择,这一工作看似简单,实则至关重要.一句话,选好才能用好.为此,在选型过程中应把握住两条基本原则,即:一要保证使用精度,二要保证生产安全.要做到这一点,就必须抓实三个选型参数,即近期和远期的最大,最小及常用瞬时流量(主要用于选定仪表的大小规格),被测介质的设计压力(主要用于选定仪表的公称压力等级),工作压力(主要用于选定仪表压力传感器的压力等级)。2.进行用前标校　　一方面,考虑到目前对这类仪表的现场检定还存在这样那样的困难.另外,如果购置的意图又是准备将该种仪表运用于比较重要的计量场合,比如大流量的贸易计量或计量纠纷比较突出的测量点,并且运用现场也不具备流量在线标校条件,那么在这种情况下,仅凭购买时由生产厂家提供的一纸出厂合格证明就轻易判定该表全部性能合格,那就有些为时过早.因此,为了确保仪表在今后的工作过程中其测量结果的可靠与准确,就有必要在正式安装前将其送往具有这方面检定能力及资质的部门进行一次全流量范围内的系统检定。3.搞好工艺安装　　虽然该种仪表对工艺安装及使用环境没有太多的特殊要求,但任何一类流量测量仪表都有这样一种共性,即尽可能避免振动及高温高热环境,远离流态干扰元件(如压缩机,分离器,调压阀、大小头及汇管,弯头等),保持仪表前后直管段同心及内壁光滑平直,保证被测介质为洁净的单相流体等等。4.加强后期管理　　该种仪表虽然具有多种自动处置功能和微功耗的特点,但投运之后仍需加强管理。比如,为了保证仪表长期工作的准确性,可靠性(避免意外停运和数据丢失),就应定期：进行系统标校(每1~2年),抄录表头数据(每天或每周),更换介质参数(每月或每季)以及不定期查看电池状况,检查仪表系数及铅封等。3.注意内部维护　　如果由于气质脏污或其它原因需要对仪表的测量腔体及其构件进行定期检查或清洗,那么有一点则必须特别注意:对于同规格的旋进旋涡流量计,其旋涡发生体,导流体等核心组件不能互换,否则,须重新标定仪表计量系数并对其配带的温度及压力传感器进行系统校正。
