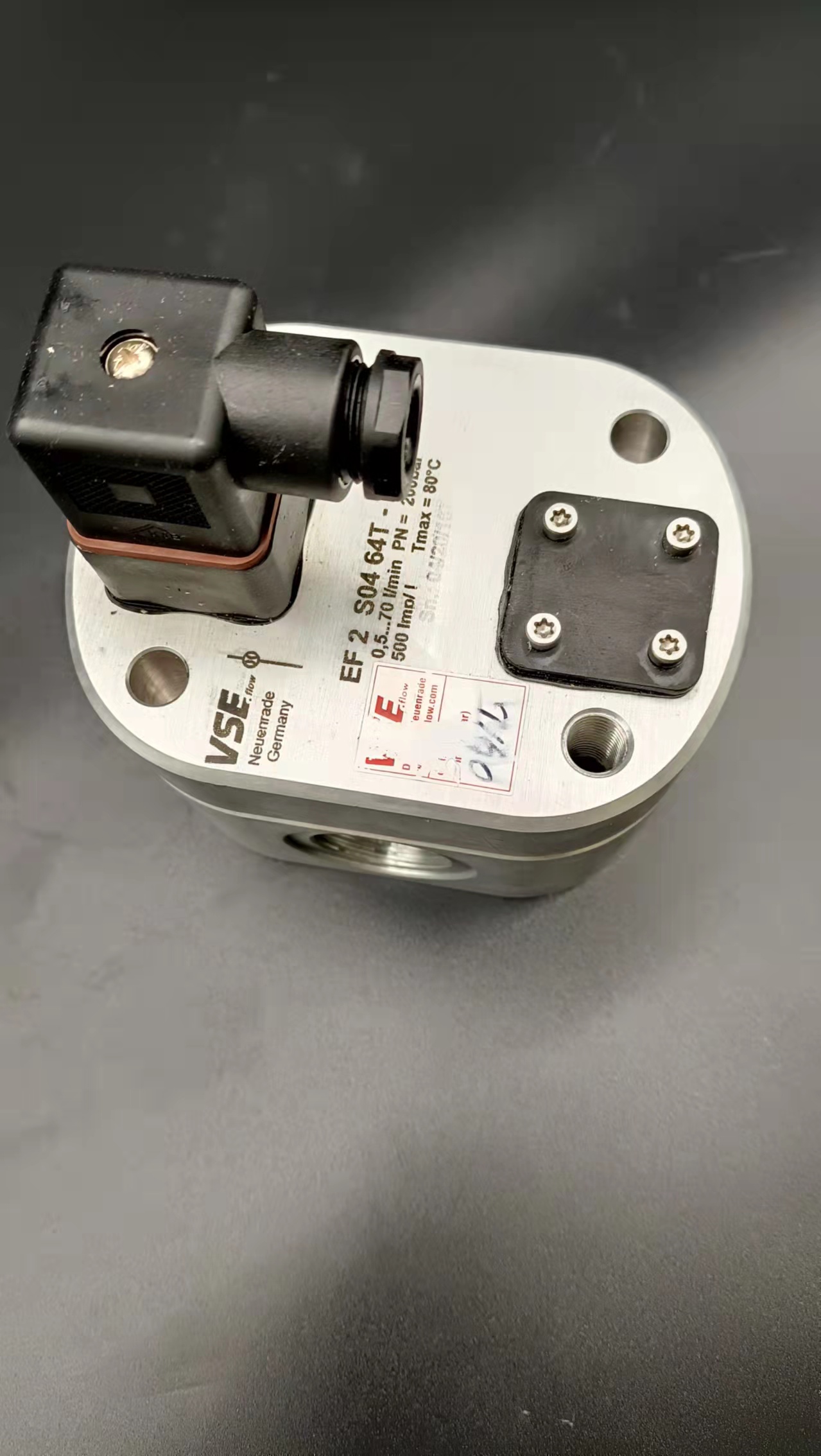

德国VSEVS4流量计总代理同时我们还经营：电磁流量计未输出流量信号故障问题，通常是因电缆或电源故障、管道内部没有充满流体介质、液体相反流动方向等因素所致。对于以上可能会引发故障问题因素，需对仪表的电源供电与电缆连接情况做好细致检查，并对管道内部测量流体的介质流动方向正确与否、管道是否充满等实施细致检查。电磁流量计具体运行期间，需确保仪表内部所测定流体流动为正确方向，要和壳体上方箭头方向相一致。流体介质并没有充满管道大部分是因传感装置安装位置或者测量管网位置并未与设计安装实施标准相吻合。如图1所示,c、d位置处为传感装置最佳安置位置；细致检查传感装置器件完整性、测量管道内壁期间，需注重对传感装置重点零部件、各个接线端完好性的检查。仪表若未输出流量信号，也会因转换装置故障问题所致，可及时将线路板替换好，做好转换装置故障排查工作。较低流量与仪器参数设定期间，小信号较高切除设定，流量一边会有不显示现象产生。对此，务必注重对此方面故障问题的检查分析及有效排除，及时做好相关零部件更换处理，保证整个仪器可维持良好运行状态。热式气体质量流量计是流量计发展历史的一次重大变革,使流量测量直接转变为质量流量的测量.根据测量时热式质量流量计所使用的流量测量元件的加工工艺的不同,常用的传感器探头可以分为：热线热式流量传感器、热敏电阻式传感器、半导体集成电路式传感器等.　　热式流量传感器探头对流体运动形态的影响较小,测量范围大,响应性能也很好,但是,这种类型的传感器探头对机械强度要求较高、在传感器材料选择上受到较大的限制；同时,加热温度仅能达到400~500℃.此外,由于流体中的微小颗粒容易粘附到热线上,抗污染腐蚀能力较差,易损坏使热线的特性发生不稳定性变化,热线一致性差,难以进行批量生产.　　半导体式传感器探头是以单晶硅为基体,使用硅微机械加工而成的微桥结构.半导体式传感器探头多用于0～25mL/min 的小流量气体的测量,在本课题中所需要测量的流量范围较大,不能满足使用要求.图2-2是典型的半导体式传感器探头结构.　　热电阻式传感器主要有两个探头：一个流量探头(Rp),一个温度探头(Rtc).目前,市场上所使用的大部分热式气体质量流量计传感器探头主要是基准铂电阻.工作的时候,两个探头以一定的机械结构固定于管道中,可以通过热源探头上电压信号量或者加热功率的改变来衡量流量的变化.工作中要求两个传感器探头对流量的响应尽可能的快,且要保证散热同步,传感器探头的灵敏度最高,这为传感器探头的设计增添了一定的难度.　　如图2-3铂电阻的典型结构所示,铂电阻在在管道内与流体进行热交换的过程中,铂电阻的表面和内部铂丝之间存在热阻,阻碍热量的交换.因此,必须从铂电阻元件的选择和传感器结构设计两方面进行设计,尽量减小铂电阻内部和表面的热阻.如果热阻较大,热敏电阻表面和内部就会存在很高的温度差高,出现流量探头和温度探头已经达到恒定温差的假象,会严重影响控制电路正常工作,使测量的结果与管道流量的实际状况出现较大偏差,所以减小探头的热阻是设计热电阻式传感器的关键.根据以上的介绍,我们在设计选型或更新改造时, 要结合流量计特性和介质的情况进行合理选择,充分发挥各种流量计的优点,扬长避短,同时应考虑投资成本.下面根据天然气净化厂各种介质的特点和目前使用流量计的实际情况提出流量计选型的基本原则.1.天然气的测量　　天然气是净化厂的生产对象,进厂的原料和出厂的产品都是天然气,由于进厂的原料天然气（湿天然气）含有少量的固,液体杂质,H2S和CO2含量较高,有一定腐蚀性,流量计可选择带阀式孔板节流装置的孔板流量计,以便定期清洗更换孔板, 防止孔板的锈蚀和入口边缘磨损,提高计量准确度;出厂天然气比较干净可选择带阀式孔板节流装置的流量计或气体超声流量计,气体超声流量计适用于大管径流量测量,准确度可优于1.0%,但一次性投资较高;对于工厂用天然气,由于管径较小,除孔板流量计外,也可选择旋进旋涡流量计,涡轮流量计等,选用涡轮流量计时应在上游安装过滤器.2.酸性气的流量测量　　净化厂的酸性气是含有很高浓度的H2S和CO2的气体,这是净化厂从原料天然气中处理出来的主要物质,该气体的特点是压力低,带有一定水汽,腐蚀性强;因此测量酸性气流量的流量计可选用孔板流量计,均速管流量计,楔形流量计或弯管流量计,目前使用的有孔板流量计和均速管流量计,从流量计结构上讲,选择楔形流量计比较合适,它不存在积液问题,维护量也很小.3.蒸汽流量测量　　过去普遍使用孔板流量计,由于孔板流量计在高温下孔板易变形,因此,可选择涡街流量计,均速管流量计,楔形流量计或质量流量计,但应考虑温度压力修正.4.化学溶液流量测量　　天然气净化厂用于工业生产的化学溶液品种不是很多,对于脱硫和脱水的化学溶液由于是反复循环使用,溶液中含有部分悬浮物,过去大多数使用孔板流量计是不太合适的, 应选择楔形流量计或弯管流量计;也可选用外夹式超声流量计;盐酸和氢氧化钠流量测量应选择带防腐内衬的电磁流量计.5V液体硫磺流量测量　　液体硫磺是天然气净化厂的副产品,过去由于流量计产品的局限性,很多净化厂均没有安装流量计,部分厂安装了涡轮流量计,但使用效果不佳;目前可供选择的有质量流量计和楔形流量计.由于液体硫磺一般管压力都不太高, 因此选用质量流量计较为合适.6.工业循环水流量测量　　由于水的测量相对容易一些,因此可供选择的流量计比较多,如孔板流量计,涡街流量计,均速管流量计,电磁流量计,超声流量计都可用于工业水测量;若测量管口径较大,选择超声流量计比较理想,对于较小口径的选用电磁流量计效果比较好.7.污水流量测量　　污水流量测量选择电磁流量计,楔形流量计比较合适,水质较好也可选用孔板流量计.  由于孔板流量计有多个测量单元，影响其测量准确度的因素很多(如孔板的加工误差，安装误差、计量软件的计算误差等)。此外,在现有工况条件下，由于介质中的杂质对孔板有一定的冲击腐蚀作用，易造成差压变送器产生零点漂移，特别是当天然气处理效果不理想时,对计量的影响更大。因此,节流装置和差压变送器的使用维护是一个重点。应在下面的实际运行中加以注意:(1)当天然气处理效果不理想时，在孔板上游端面会沉积脏物。不仅会降低孔板的使用寿命,还会造成较大的计量偏差。(2)变送器导压管的作用是将孔板前后的压力信号引入差压,测量出差压值参.与流量计算,上下游导压管带液会使差压偏小(大),造成流量偏小(大)。在冬季,导压管冻堵现象较常见,如果流量值出现大的起伏,很可能是导压管带液或冻堵了。(3)孔板胶圈变形。由于孔板胶圈在清油的浸泡下容易变形(这种情况在夏季尤为突出)，因此在.天然气处理装置停运的情况下,要注意检查胶圈变形的情况,-旦孔,板松动应立即更换,不然不仅会因胶圈泄漏造成较大的计量误差,还会出现孔板脱落难以取出.必须停产维修的局面。(4)当天然气处理不干净时,其中的粉尘、水化物等对孔板有很强的冲刷腐蚀作用,会在孔板表面形成麻点,使直角边变钝，因此,孔板应经常检查更换,否则准确度会降低。(5)差压变送器零点漂移除了与仪表本身的稳定性有关外，,导压.管带液也会造成很大的影响。由于孔板流量计的流量和差压值成开方关系,差压变送器的零点出现正负漂移会直接造成积算流量偏大或偏小。(6)流量计算机中一些关键参数输入不正确或更新不及时。比.如,孔板开孔直径是以平方的形式出现的,由于孔板开孔直径会随季节和运行时间发生变化,一-定要定期测量孔板的开孔直径，并在流量计算机中及时更新。  天然气组分变化不仅影响相对密度,还影响超压缩系数。对于没有在线色谱仪的计量系统,,在组分变化不大的情况下流量计算机中一般每周输入-周天然气组分的平均值，但在天然气组分变化很大的情况下，每天都要对天然气组分进行化验.更新。2提高天然气计量准确度的应对措施(1)定期清洗检查孔板。比如孔板流量计光洁度直角边锐利度、胶圈变形情况、孔板开孔直径等。在正常的生产情况下。每月清洗检查-次,在出现不正常的情况下,视情况加密检查次数。(2)对流量计前过滤器每两小时排污一次,每月清洗过滤器芯--次。(3)正确输入计量参数并及时更新.按时校验变送器零点。另外,在气量波动较大的情况下,及时调节差压变送器量程,使测量值尽量在量程的1/3-2/3之间，以保证测量准确度。在测量值超出变送器最大、最小量程范围时，要考虑更换合适孔径的孔板。作为一种用于测量流量的仪表，涡街流量计与流量积算仪表放在一起用就能对液体流量和总量进行测量，并且还能用于很多其他的行业，给其他领域也带来了一定的好处。　　　　现如今，涡街流量计已被广泛应用到工业生产中，作用也越来越重要，如果在涡街流量计使用过程中反映出测量数据不准确，首先要做的就是判断是那个方面的不正确导致了流量的误差，下面，苏川仪表和大家一起探讨关于涡街流量计测量误差的原因分析：1、温度对测量的影响：温度对一般的流量计测量介质都会有影响，温度高低影响了介质的密度，粘度等等，这些都会让测量结果不准确，出现误差。　　　消除此影响一般是对K系数进行修正，目前一些厂家的流量计已对温度的影响在软件中进行固定温度修正和实时温度修正。2、选型方面的问题：实际选型应选择尽可能小的口径，以提高测量精度，例如，一条涡街管线设计上供几个设备使用，由于工艺部分设备有时候不使用，造成目前实际使用流量减小。　　　　涡街流量计实际使用造成原设计选型口径过大，相当于提高了可测的流量下限，工艺管道小流量时指示无法保证，流量大时还可以使用，因为如果要重新改造有时候难度太大，工艺条件的变动只是临时的，可结合参数的重新整定以提高指示准确度。3、参数整定方向的原因：产品参数错误导致仪表指示有误。参数错误使得二次仪表满度频率计算错误，满度频率相差不多的使得指示长期不准，实际满度频率大干计算的满度频率的使得指示大范围波动，无法读数。而资料上参数的不一致性又影响了参数的确定，通过重新标定结合相互比较确定了参数，解决了此类问题。　　　涡街流量计作为一种高精度的仪器，不仅仅是在制造和使用的过程中需要严格遵守其要求，在后期的保养中也必须特别注意才能不使流量计提前退休。德国VSEVS4流量计总代理电磁流量计电极对测量介质的耐腐是选择材料首先考虑的因素，其次考虑是否会产生钝化等表面效应和所形成的噪声。1.选择耐腐蚀材料电磁流量计电极的耐腐蚀性要求很高.常用金属材料有含钼耐酸钢Icr18Ni12Mo2Ti.哈氏合金.耐蚀镍基合金、B、C、钛、钽、铂铱合金,几乎可覆盖全部化学液。此外还有适用于浆液等的低噪声电极,它们是导电橡胶电极、导电氟塑料电极和多孔性陶瓷电极或包覆这些材料的金属电极。在原则上电极材料的选择应从使用者借鉴该介质在其他设备的应用实际和以往的经验来确定。有时后要做必要的实验,如现场取液体样品在实验室做待用材料的腐蚀性试验。最好的实验是现场挂片,这是最接近实际应用条件的腐蚀性试验,可以得出比较可靠能否适用的结论。2.避免电极表面效应电极的耐腐蚀性是选择材料的重要因素,但有时候电极材料对被测介质有很好的耐腐蚀性,却不一定就是适用的材料,还要避免产生电极表面效应。　　电极表面效应分为表面化学反应、电化学和极化现象以及电极的触媒作用三个方面。　　化学反应效应如电极表面与被测介质接触后,形成钝化膜或氧化层.他们对耐腐蚀性能可能起到积极保护作用,但也有可能增加表面接触电阻。例如钽与水接触就会被氧化生成绝缘层。　　对于避免或减轻电极表面效应的介质—电极材料匹配,还没有像腐蚀性那样有充足的资料可查,只有一些有限经验尚待在实践中积累。　　电磁流量计接地环连接在塑料管道或衬绝缘衬里金属管道的流量传感器两端,他们的耐腐蚀要求比电极低,充分有一定腐蚀定期更换。通常选用耐酸钢或哈氏合金。因体积大从经济上考虑较少采用钽铂等贵重金属。如金属工艺管道直接与流体接触就不需要接地环。为了提高孔板流量计的准确度,可采取以下措施。1.标准孔板节流装置的制造与安装　　利用标准孔板流量计测量天然气流量必须严格按照SY/T6143-2004标准规定的各项技术指标，对标准孔板节流装置进行设计、加工制造、检验、安装和使用。特别是孔板直角入口边缘尖子度和测量管内壁粗糙度的加工和检验;孔板前后直管段长度的保证，直管段圆度、台阶以及孔板与测量管同轴度的保证。另外，开发统一的标准孔板流量计的设计软件,可提高节流装置设计和仪表选型的技术水平。2.采用可换孔板装置与定值节流装置　　可换孔板节流装置是一种新型节流装置,节流元件精确地安装在固定的座体内(座体通过法兰与管道连接)，在不拆动管道或不停止流体输送的情况下，可方便地提升孔板，进行检查、清洗或更换,从而保证了计量准确度。采用液压升降的装置,孔板提升轻便,特别适用于大口径孔板。这种节流装置还配有清洗室和清洗机构,为解决污垢介质，特别是单井天然气的准确计量提供了有效手段。　　定值节流装置改变了现有节流装置根据计算结果加工其孔径的方法,对每种通径测量管道配以有限数量的节流件,孔径系列按优先数系选用,每种通径配35种不同孔径比β值的孔板。目前节流装置设计犹如量体裁衣，定值节流装置则变成成衣选用,采用定值节流装置有利于产品批量生产，降低生产成本,方便选用和使用，便于监督生产。可换孔板节流装置和定值孔板相配套,将改变传统的生产方式,实现了节流装置产品系列化、通用化和标准化,有利于提高标准孔板装置计量的准确度。　　标准孔板存在的缺点是入口直角锐利度易在流体冲刷下发生钝化。据估计,钝化严重的可能使流出系数偏移1%~2%,钝化后其流出系数较为稳定,这在流量计算中给孔板入口直角锐利度的精确修正带来很大的困难。标准喷嘴的流出系数是稳定的，另外，在同样流量和相同β值时喷嘴的压力损失只有孔板的30%。影响标准喷嘴推广使用的主要原因是喷嘴制造成本高,在标准中喷嘴的流出系数不确定度较大(约2%)。采用定值节流件,专用加工设备实现批量生产,降低生产成本,而个别校准则可得到高精确度的流出系数,在天然气流量测量中用喷嘴代替孔板，其优点是明显的。3.应用合理的流量积算方案　　根据天然气计量工况条件和用户对计量精度的要求，应采用对压力、温度和天然气组分变化对流量自动部分补偿或全补偿的积算方案，计量系统测量仪表配备和精度的选用应符合GB/T18603-2001妖然气计量系统技术要求》。用智能差压变送器,压力变送器、温度变送器和流量计算机组成在线检测系统，使温度和压力变化得到补偿，可以提高测量准确度,降低流态脉动(或波动)引起的流量测量附加误差。孔板流量计量程比一般为1~3,而实际测量天然气流量变化有时会超过这个范围。在这种情况下，其测量准确度显著下降,如果采用定值节流装置,宽量程智能差压变送器与流量计算机配套使用,可方便地扩展流量量程或迁移量程,进而实现传统孔板流量计的智能化。1.量程选择.当使用低量程的流量计时,仪表读数偏差会增加,而使用满量程时,若参数值波动较大,则会使测量值偏低。2.差压计零位,静压漂移,随环境改变示值超差。3.差压计读数误差的影响因素有：(1)双波纹管差压计安装时其倾斜度超标或安装不牢靠。(2)存在静压零位误差。(3)波纹管受腐蚀或泄漏。(4)四连杆机构摩擦过大。(5)记录笔在卡片上压得过紧,墨水管紧使笔尖不能正常工作。(6)差压计存在不规则的校验特性,且为不可修正,或可能存在校准误差。(7)记录曲线为人为手动补描。(8)记录卡片不规范,存在偏心引起流量计误差。(9)时钟走时不准。1、复核电磁流量计转换器设定值和检查零点、满度值　　检合流程图第1项。首先检查相配套传感器和转换器的编号是否对号。当代大部分电磁流量计在制造厂实流校准后在传感器*（或／和随表附《使用说明书》，标明校准的仪表常数，并在所配套的转换器内设定好。因此新安装内仪表调试前首先要复核仪表常数，或者传感器编号和转换器编号是否配对。因为这类失配的事件经常发生，还需复核口径、量程和计量单位等设定值。用模拟信号器）通常要按所用电磁流量计型号向制造厂订购）检查转换器零点和量程。2、查管道充液状况和含有气泡　　检任流程图第2项。本类故障主要是管网工程设计不良或相关设备不完善所引起的，可参阅第9页第四节中"2、管道未充满液体或液体小有含有气泡"一节。电磁流量计有着广泛应用，但是电磁流量计在使用过程中有很多因素会影响电磁流量计的测量结果不准确。结合实践经验，本文将导致电磁流量计产生故障的原因概括为：管内液体未充满、液体中含有固相、因材质与被测介质不匹配而引发的故障、因人为因素造成的故障等。1.管内液体未充满　　管内液体未充满是导致电磁流量计产生误差的重要原因。导致管内液体未充满的原因有多种，比较常见的是背压不足或流量传感器安装位置不良，同时，管内液体未充满程度不同，其故障表现也有所不同，具体言之，若只有少量气体在水管管道中呈分层流或波状流，则故障现象表现为误差增加，即流量测量值与实际值不符；若流动状态呈现为气泡流或塞状流，除测量值与实际值不符外，还会因气相瞬间遮盖电表面而出现输出晃动等。因此，多种误差表现均指向管内液体未充满，在实践过程中，要正确辨别不同现象，理清其产生的实质原因。2.液体中含有固相　　液体中含有固相，即：液体中含有粉状、颗粒或纤维等固体，液体中一旦含有固相便会导致多种故障产生：浆液噪声；电极表面玷污；导电沉积层或绝缘沉积层覆盖电极或衬里；衬里被磨损或被沉积物覆盖，流通截面积缩小等。3.因材质与被测介质不匹配而引发的故障　　因材质与被测介质不匹配而引发故障的电磁流量计与介质接触的零部件有电与接地环，匹配失当除耐腐蚀问题外，主要是电表面效应。德国VSEVS4流量计总代理超声波液位计基本要求　　超声波液位计换能器发射脉冲超声波时，都有一定的发射开角。从换能器下沿到被测介质表面之间，由发射是超声波波束所辐射的区域内，尽可能有障碍物，因此安装时应尽可能避开罐内设施，如：人梯、限位开关、加热设备、支架等。如果有障碍物干扰情况下，安装时需要进行"虚假回波存储"。另外须注意超声波波束不得与加料料流相交。　　安装仪表时还要注意：最高料位不得进入测量盲区；仪表距罐壁必须保持一定的距离；仪表的安装尽可能使换能器的发射方向与液面垂直。安装在防爆区域内的仪表必须遵守国家防爆危险区的安装规定。本安型的外壳采用铝壳。本安型仪表可安装在有防爆要求的场合，仪表必须接地。测量的基准是探头的下边沿。1、盲区 2、空仓（最大测量距离） 3、 最大量程 4、测量范围注：使用超声波物位计时，务必保证最高料位不能进入测量盲区。安装位置　　在安装超声波物位计的时候，注意仪表和容器壁至少保持200mm的距离。1、基准面2、容器中央或对称轴　　对于锥形容器，且为平面罐顶，仪表的最佳安装位置是容器顶部中央，这样可以保证测量到容器底部。常见安装位置的正误1、错误：换能器应与被测介质表面垂直。2、错误：仪表被安装在拱形或圆形罐顶，会造成多次反射回波，在安装时应尽可能避免安装在容器中央。3、正确1、错误：不要将仪表安装于入料料流的上方，以保证测量的是介质表面而不是入料料流。2、正确 注意：室外安装时应采取遮阳、防雨措施。搅拌　　当罐中有搅拌时，超声波液位计安装尽量远离搅拌器。安装后要在搅拌状态下进行"虚假回波存储"，以消除搅拌叶片所产生的虚假回波影响。若由于搅拌产生泡沫或翻起波浪，则应使用导波管安装方式。泡沫　　由于入料、搅拌或容器内其他过程处理，会在某些液体介质表面形成泡沫，衰减发射信号。如果泡沫造成测量误差，应将传感器安装在导波管内，或使用雷达液位计。导波雷达液位计的测量不受泡沫的影响，是这种应用的最佳选择。气流　　如果容器内有很强的气流，例如：室外安装，而且风很大，或容器内有空气涡流，您应该将传感器安装在导波管内，或使用雷达液位计或导波雷达液位计。1.只要满足流量计的使用条件(包括.流体的流动特性.介质特性.操作过程及流量范围)与检定时相一致，便会得到与流量计检定精度等量的使用精度。这就要求流量计的使用与检定的流体的流动特性(流量计进口的速度分布)相同;流体的物理性质(密度等)也相同;检定过程相同，并且在流量计的检定流量范围内使用仪表常数，那么在对介质密度压力修正后。其使用精度便等同于其检定精度。2.若流量计的使用与检定条件满足上述相同性原则，并且流量计在检定流量范围内定点使用时(使用其检定流量下的仪表系数的平均值).则流量计的使用精度将会大大优于其检定精度。3.若流量计在检定该范围内实际使用时，可用特性方程。即依据检定中得到的各个流量下的平均仪表系数与流量Q的对应关系,借助最小二乘法原理，直线拟合得到K1=aq+b,用拟合后的K1代替仪表常数k,也可提高流量计的使用精度。流量计准确度影响的实验分析 1实验要求   实验用钟罩式气体流量计标定装置标定DN50G65气体涡轮流量计,其准确度等级为1.5级;最小流量为Qmls:10m'/h,最大流量为Qmax:100m³/h;流量计量程比为1;10;上游直管段要求:5D=50X5=250mm=25cm,'下游直管段要求:3D=50X3=150mm=15cm. 2实验思路   实验以在流量计前端安装一对大小头作为扰流件,在扰流件和流量计之间安装不同长度的直管段。经过一定时间段的运行,确认标准裝置与流量计的流量偏差以及疣量计的重复性,以此分析扰流件对流量计准确度的影响。 3实脸分析 3.1在流量计.上游安装40cm直管段,下游安装19cm直管段实验   流量计上游直管段长度大于5D(25cm),下游直管段长度大于3D(15cm),实验安装图如图1所示，示意图如图2所示。 实验数据如表3所示。   从表3可以看出,扰流件安装在距流量计上游端较远时,其运行数据的流量偏差与重复性符合流量计的国家标准。 3.2在流量计上游安装29.1cm直管段,下游安装19cm直管段实验   流量计上游直管段长度较大于5D(25cm),下游直管段长度大于3D(15cm),实验安装示意图如图3所示.   实验数据如表4所示。从表4可以看出,扰流件安装在距流t计上游端接近5D处时,其运行数据的流量偏差(qmin≤q≤qt部分)>3%,不满足国家标准的要求,但其重复性符合流量计的国家标准。 3.3在流量计上游安装19cm直管段,下游安装40cm直管段实验   流量计上游直管段长度小于5D(25cm),下游直管段长度大于3D(15cm),实验安装示意图如图4所示   从表5可以看出,找流件安装在流量计上游端小于5D处时,其运行数据的流量偏差(qai≤q≤qt部分)>3%,不满足国家标准的要求,但其重复性符合流量计的国家标准。
