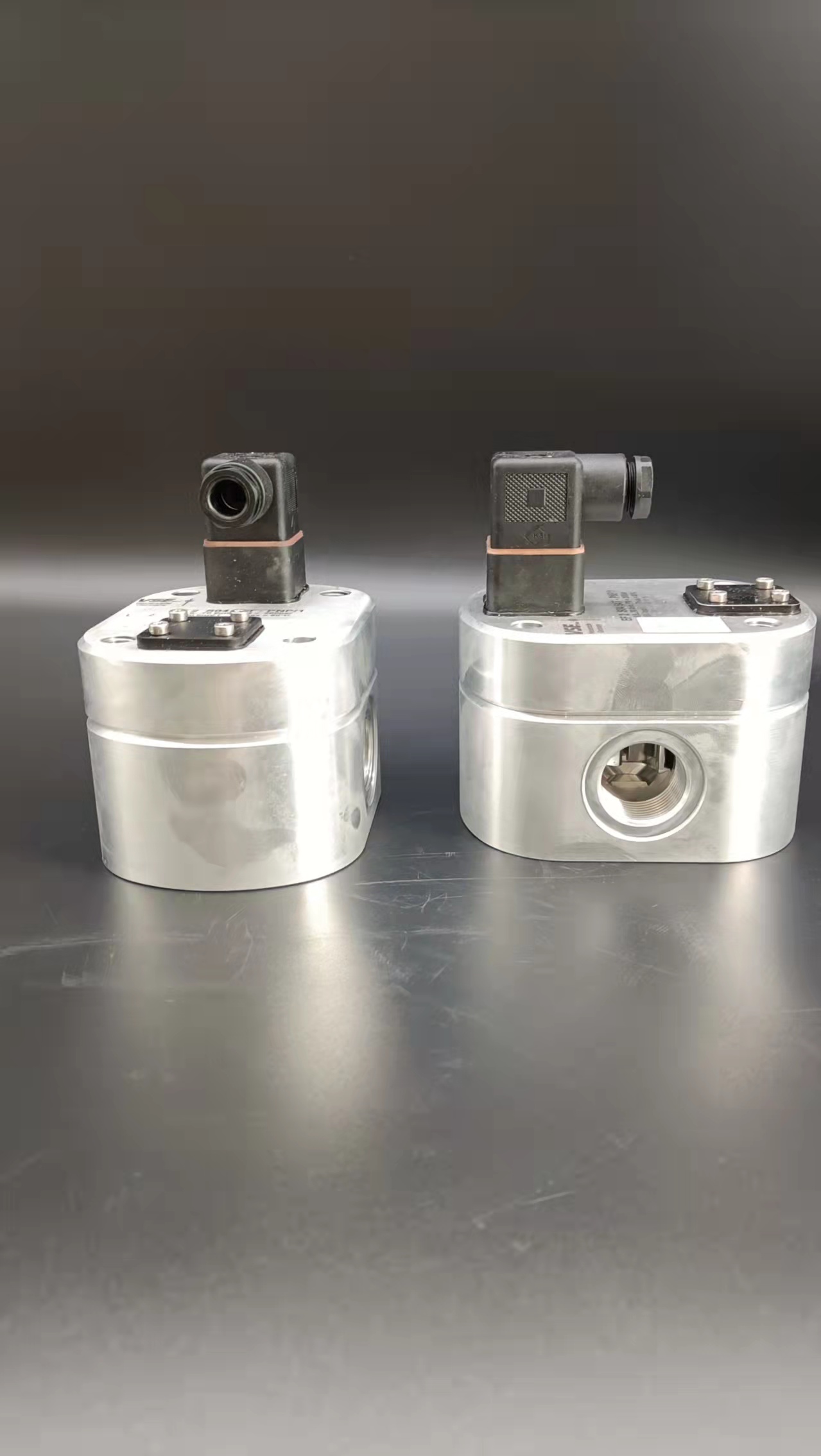

德国VSEVHM01-1流量计销售同时我们还经营：环形孔板流量计适用于各种流体(气体,蒸汽,液体)介质,它除了具有标准孔板的结构简单,牢固,安装使用方便等特点以外,还具有以下优点：1.更适合测量饱和蒸汽,过热蒸汽以及煤气,冷却水等脏污流体.2.更容易适应高温,高压流体的流量测量.3.比圆缺孔板,偏心孔板工作更可靠,测量更精确.4.以较低的成本制成耐腐蚀型,测量腐蚀性流体的流量.5.由于本产品外部形状简单,容易制成夹套保湿型在夹套内通蒸汽,可以防止被测流体(如重油,渣油等)在测量管段内凝结或粘附;通以冷却液,可防止易汽化的液体在流经测流板时形成汽液两相流.6.采用均压环结构,减少了测量误差来源引至差压变送器的是在测流板上,下游处取压管横截面的静压平均值,减弱了上游局部阻力形成的速度分布畸变对精度的影响，实际精度更接近基本精度.7.要求较低的前后直管段8.采用一体型结构形式,减少管线敷设.9.采用带远传膜盒的差压变送器,可以测量诸如煤粉,渣油等脏污液体的流量.工作原理:环形孔板流量计和普通的标准孔板一样,依据的基本原理是流体连续性方程和伯努利方程. 把环形孔板安装在圆管中,当液体流经节流装置时,其上,下游侧之间就会产生压力差.连接方式:法兰连接和焊接连接.在实际应用时，对于孔板流量计如果使用不当,会造成很大的测量误差，有时可达到20%左右。在流量计的使用中，如何减少其测量误差，必须考虑流量的测量原理和结构形式，注意使用条件和测量对象的物理性质是否与所选用的流量计性能相适应。下面就其测量误差进行分析:1.流量计算方程描述流体是充满圆管的、充分发展的定常流。若流动状态真实性无法确定,如果仍按照原有的仪表常数推算流量，将与实际流量存在误差。2.天然气以甲烷为主加上乙烷和其他少量的轻烃，真实相对密度小于或等于0.75。由于被测介质实际特性的不确定因素，以及实际物性变化影响仪表正常工作等对流量测量的不确定度产生影响。3.孔板的结构设计、加工、装配、安装、检验和使用必须符合标准规定的全部技术要求。由于各个装置自身及环境条件因素引起的不确定因素。3.1.孔板安装不正确　　管道水平安装，如果孔板开孔中心与管道中心线不同心;如果在安装过程中存在引压管堵塞及垫片等凸出物，则会造成孔板前后压差测量不准确，从而造成测量误差。3.2.孔板入口边缘被磨损　　在使用中，由于流体的磨蚀作用，使孔板的入口边缘变钝，被磨成圆形入口边缘。结果是在相同的流量下，孔口收缩系数变大，造成差压发生变化，造成测量误差。3.3.孔板表面的结垢　　长期使用时，孔板流量计表面结垢，使孔板的流通面积变小，从而造成差压增大，使流量计测量值大于实际值，影响计量精度。4.差压变送器零点漂移和量程设置不当　　由于时间较长，变送器的零点会发生漂移，这时差压变送器的输人和输出信号发生变化。若不及时调整，会造成实测流量值偏低或偏高。德国VSEVHM01-1流量计销售热式气体质量流量计是流量计发展历史的一次重大变革,使流量测量直接转变为质量流量的测量.根据测量时热式质量流量计所使用的流量测量元件的加工工艺的不同,常用的传感器探头可以分为：热线热式流量传感器、热敏电阻式传感器、半导体集成电路式传感器等.　　热式流量传感器探头对流体运动形态的影响较小,测量范围大,响应性能也很好,但是,这种类型的传感器探头对机械强度要求较高、在传感器材料选择上受到较大的限制；同时,加热温度仅能达到400~500℃.此外,由于流体中的微小颗粒容易粘附到热线上,抗污染腐蚀能力较差,易损坏使热线的特性发生不稳定性变化,热线一致性差,难以进行批量生产.　　半导体式传感器探头是以单晶硅为基体,使用硅微机械加工而成的微桥结构.半导体式传感器探头多用于0～25mL/min 的小流量气体的测量,在本课题中所需要测量的流量范围较大,不能满足使用要求.图2-2是典型的半导体式传感器探头结构.　　热电阻式传感器主要有两个探头：一个流量探头(Rp),一个温度探头(Rtc).目前,市场上所使用的大部分热式气体质量流量计传感器探头主要是基准铂电阻.工作的时候,两个探头以一定的机械结构固定于管道中,可以通过热源探头上电压信号量或者加热功率的改变来衡量流量的变化.工作中要求两个传感器探头对流量的响应尽可能的快,且要保证散热同步,传感器探头的灵敏度最高,这为传感器探头的设计增添了一定的难度.　　如图2-3铂电阻的典型结构所示,铂电阻在在管道内与流体进行热交换的过程中,铂电阻的表面和内部铂丝之间存在热阻,阻碍热量的交换.因此,必须从铂电阻元件的选择和传感器结构设计两方面进行设计,尽量减小铂电阻内部和表面的热阻.如果热阻较大,热敏电阻表面和内部就会存在很高的温度差高,出现流量探头和温度探头已经达到恒定温差的假象,会严重影响控制电路正常工作,使测量的结果与管道流量的实际状况出现较大偏差,所以减小探头的热阻是设计热电阻式传感器的关键.由金属管浮子流量计的工作原理我们知道：流体的流量与浮子在锥管中的高度有关，因此要实现对流量的测量，实际上取决于对浮子位置的测量。　　本设计中采用美国公司生产的非接触式角位移磁阻传感器HMC1501代替传统的接触式角度传感器，HMC1501可以测量从磁铁发出的磁场的方向角。　　设计中将一条形磁铁置于磁阻传感器上方，令磁阻传感器与锥管间距离为L，传感器距锥管底部高度为H，如图2.3所示。　　当浮子位于高度H处时，小磁铁的转角为0。当流量变化时，浮子上下移动，其内嵌磁钢也随之上下移动，此时，置于磁阻传感器正上方的条形磁铁受到磁场作用发生转动，如图2.4，转动的角度即与浮子位置有关。　　由上图可见当磁铁转过角度为θ时，金属管浮子流量计浮子在锥管中的位置h=H+Ltgθ，则根据式1.9可得：  高流速时,电磁流量计中的流体为湍流,且雷诺数越大，流体小尺寸结构越小。但流体整体向前的流速不会因为湍流而减小,这样的情况下可知电磁流量计流体中的非导电物体的尺寸更小。当含水率不变,非导电物体物质半径变小后对电磁流量计的整体流速分布不变、对流量计的磁场分布影响较小。根据式(1)可知，电磁流量计中非导电物质的半径大小对流量计的权重函数是有影响的。  当电磁流量计中心横截面内含有M(M=0,1,2.,-.)个油泡时传感器的权重函数分布情况,本文算例设定M=3权重函数分布情况计算方式。图1为电磁流量计传感器截面内存在3个球形油泡时的结构模型图。其中,x轴与y轴与图1描述--致,图1中只显示了测量区域部分,测量区域流体中存在3个油泡。y正半轴、负半轴与管壁的交点是流量计的电极位置。  图1中3个油泡相互不重叠,此时传感器内部感应电势仍满足Laplace方程。为了对该问题进行求解,需建立2种坐标系,一种是以传感器中心为原点建立的二维直角坐标系(x,y),另一种是以各个油泡中心为原点建立的M个二维极坐标系(ri,θi)。首先在二维直角坐标系下对该问题进行求解(本例M=3),求解感应电势方程时需借用一个辅助的格林函数G,G满足Laplace方程且边界条件  式中,R为电磁流量计半径的长度值;მG/an为电势在半径方向上的导数;δ(θ)为电势G在流量计管壁处所满足的条件,其值仅在电极表面处不为0。当流体中存在油泡时,G表达式为   式中,R为测量管的半径;x与y分别表示测量区域中的位置。  当电磁流量计流体中存在3个油泡时,G=G+G1+G2+G3图2显示了流量计流体截面中存在3个不重叠的油泡时,流量计截面内部权重函数wy分布图;从式(2)以及仿真图中可以发现油泡所在位置权重函数值是0。当然，存在多个油泡分布在不同位置流体中时权重函数分布情况也可以用上述方法计算。  仿真实验中,设定不同大小的非导电物质对电磁流量计权重函数进行仿真,如图3所示为不同大小非导电物质对电磁流量计权重函数的影响。图3中左边的分别为权重函数分布图，右边分别为权重函数等势图,其中R单位为cm。从图3中可见,当电磁流量计中的非导电物质半径越来越小，对电磁流量计的权重函数的影响就越小。  为了更清楚地揭示电磁流量计的权重函数与流量计中非导电物质半径之间的关系,定义c为非导电物质对流量计权重函数的影响的评价指标式中,Wxy为含有油泡等非导电物质时电磁流量计在测量区域坐标(x,y)的权重函数;Wxy0为电磁流量计不含非导电物质时测量区域坐标(x,y)的权重函数;A为权重函数区域(测量区域)。  图4为不同大小非导电物质对流量计权重函数的影响分析图。图4中横轴为非导电物质半径,纵轴为权重函数的影响因子c。从仿真结果可以看出流体中的非导电物质半径较小时,对电磁流量计的权重函数影响越小。在本例中，当流体中非导电物质小于0.02R时,对电磁流量计的权重函数分布几乎没有影响。德国VSEVHM01-1流量计销售1.一般要求：●供电电缆与电磁流量计信号电缆分开铺设,电缆槽分开,穿线管分开.●电缆进入一次表采用挠性防爆软管或者波纹管进行保护.护线帽和密封接头要拧紧,必要时加防水胶带做二次保护.穿线管检查是否有毛刺,如果穿线管较粗,则采用防火胶泥进行封堵.●电缆在入口处留出U型弯,同时穿线管出线口要低于表头,防止雨水进入表头.●动力电缆如果为单股铜芯则可以不用压线鼻子,但是必须标识零线,火线及接地线及来线位置.●信号电缆一般为多芯软线,必须压线鼻子或者涮锡,同时标识位号及来线位置.在系统侧电缆留有一定余量,屏蔽层在系统侧单侧接地.●无论供电电缆还是信号电缆,在接线前必须进行校线.●现场一次表入水口及出水口双侧接地.接地线采用绿,黄双色线,确保接地牢靠,同时接地极为等电位.2.详细接线说明：　　电磁流量计接线一般有以下几种信号：供电接线,4～20mA信号输出,上限报警输出,下限报警输出,通讯信号等●电磁流量计一般采用220V交流供电或者24V直流供电.本项目污水流量计采用220V交流供电.●该电磁流量计为四线制,自控系统卡件接收4～20mA信号按照四线制方式连接.●上,下限报警输出均为二次表内集电极开路输出,为无源输出,自控系统DI卡输出24V.实际设计时报警信号不接入自控系统,在自控系统内对瞬时流量设置高,低限报警值.●通讯信号一般采用485通讯.采用两线制带屏蔽通讯专用电缆.●如果采用脉冲信号,则需要自控系统提供脉冲卡件.本项目从成本角度考虑采用4～20mA信号.现代工业生产中使用智能电磁流量计的领域是越来越广了，智能电磁流量计的测量效果和精度也随着制造技术和工艺的不断进步而不断提高，电磁流量计的测量原理是基于法拉第电磁感应定律：导电液体在磁场中作切割磁力线运动时，导体中产生感应电势，测量流量时，导电性液体以速度V流过垂直于流动方向的磁场，导电性液体的流动感应出一个与平均流速成正比的电压，其感应电压信号通过二个或二个以上与液体直接接触的电极捡出，并通过电缆送至转换器通过智能化处理，然后LCD显示或转换成标准信号4～20ma和0－1khz输出。这样，智能电磁流量计就能测出导电流体的流量了。　　我们在电磁流量计选型时，有一个重要的选型参数，那就是仪表内的衬里材料的选择，为什么电磁流量计要进行衬里，这是由智能电磁流量计测量的原理决定的。电磁流量计一般有一组线圈和两个电极，线圈的作用是给流体加上一个电场，流动的导电液体相当于一个导体，根据法拉第电磁感应定律当导体切割磁力线时会相应产生一个与速度成正比的电动势，电极的作用就是测量这个感应电动势，所以测量管内只有电极是与导电液体相连的，其他部分是内衬，要保证绝缘，电磁流量计才能正常工作。如果有磁场的那段金属管道也与液体相接触，电磁流量计所测的导电液体和金属管之间短路了，就会有导电，就会将电势导走使电磁流量计无法测量电势。所以智能电磁流量计的内部都是有衬里的。　　并且也是基于这个原因，我们用电磁流量计只能来测量导电液体的流量，也就是说智能电磁流量计对于所测介质的电介常数有一个最低的要求，电导率低于阈值会产生测量误差直致不能使用，超过阈值即使有变化也可以测量，示值误差变化不大，通用型电磁流量计电介常数下限值的阈值在10-4~(5×10-1)S/CM之间，视型号而异。工业用水及其水溶液的电导率大于10-4s/cm，酸、碱、盐液的电导率在10-4~10-1s/cm 使用不存在问题，低度蒸馏水为 10-5s/cm 也不存在问题。石油制品和有机溶剂电导率过低就不能使用智能电磁流量计。　　从资料上查到有些纯液电导率较低，认为不能使用，然而实际工作中会遇到因含有杂质而能使用的实例，杂质对增加电导率有利。对于水溶液，资料中的电导率是用纯水配比在实验室测得的，实际使用的水溶液可能用工业用水配比，电导率将比查得的更高，也有利于流量测量。　　根据所测量的介质的不同，智能电磁流量计的衬里材料品种选择也不尽相同，普通的水性介质，比如污水、离子水等与带有腐蚀性的液体介质(酸碱盐溶液)所用的衬里材料就不能一样，包括用来测量的电极的选择也有所不同，根据经验，一般情况下选择衬里材料的指导方法如下。1.普通橡胶，天然橡胶，软橡胶，硬橡胶。　　运行温度60℃，其特点就是富有弹性并且拥有不错的耐磨性能。一般用于城市供排水等领域，耐腐蚀性就相对较差。2.聚四氟乙烯，也叫PTFE，也叫F4。　　比较常用的内衬材质之一，因为其化学性质稳定，所以一般用于卫生级液体或强腐蚀液体，如浓酸浓碱等。3.聚全氟乙丙烯，也叫F46。　　此种材质与PTFE类似，但耐磨性能强于PTFE材质，同样介质温度最高可达100℃。4.聚氟合乙烯，也叫Fs。　　与F4材质类似的特性但承受温度稍差了一些，一般介质温度不超过80℃，性价比高，成本较F4材质低。5.氯丁橡胶，也叫CR，也叫Neoprene。　　其特点为耐磨性能好，且弹性非常出色，一般用于供排水、污水处理等领域。耐腐蚀性能稍差，不耐氧化是它的缺点。6.聚氨酯橡胶，又叫Polyurethane。　　拥有极好的耐磨性能，但对于腐蚀性就显得能力不足了，且电磁流量计温度不得超过80℃，一般用于对耐磨要求比较高的工矿环境，如矿浆煤浆等介质的测量。7.陶瓷材质　　陶瓷无疑是所有材质中最好的，绝对的高端产品，唯一缺点就是价格不接地气，制作过程复杂，对工艺要求极高，售价超高。电磁流量计中通常采用两类基本的励磁波形，一种是方波，另一种是正弦波。在正弦波励磁模式下，可以有效的降低流体介质对电极的极化作用，能直接波。在正弦波励磁模式下，可以有效的降低流体介质对电极的极化作用，能直接测量管道产生巨大的涡流损耗和磁滞损耗，同时也给测量带来由电磁感应引起的同相和正交干扰。在方波励磁模式下，由于电极会出现极化现象，导致采集的感应电压信号不够准确。方波励磁模式中，在测量非导电液体时，相对较高的励磁频率，比如10Hz到200Hz，可以用来获得好的动态特性或者获得合理的信噪比，但是这种励磁方式有一个严重的问题，其变压器效应会引起流量计的零点漂移并影响测量精度。　　为了避免以上极化现象和变压器效应，减少干扰，本文研究中采用了一种三值方波励磁方式，如图4-5所示，线圈的励磁信号有正、零和负三种值。　　本文采用固态继电器和直流电源的方式产生三值方波励磁电压，其结构如图4-6所示。　　在该电磁流量计励磁方案中，使用LabJackU12控制输出三值方波的模拟量电压信号，通过4个固态继电器组成的开关系统，直接作用到励磁线圈上。在电磁流量计等节点设备和PC机通信的过程中,由地址帧、命令帧、数据帧、校验和可组成各种功能不同的报文.由于采用主从工作方式来实现通信,电磁流量计等节点设备仅能接收并执行PC机发送来的控制命令,而不能发送命令给PC机.因此,由PC机发往流量计等节点设备的报文一般包括一个地址帧,一个命令帧,若干个数据帧和一个校验和,其报文格式如图4.5a所示：而由流量计等节点设备发往PC机的报文一般包括一个地址帧,若干个数据帧和一个校验和,其报文格式如图4.5b所示.　　由于RS-485电气标准规定每段只能联结32个节点设备,因此可用地址帧中的5位表示这32个地址,其余3位用来表示命令,从而构成地址命令帧.对于控制命令需求不超过八个的通信系统,采用地址命令帧可压缩报文长度提高通信效率.电磁流量计和PC机通信的主要目的是将流量计采集到的数据读到PC机中.这些数据包括：总累积流量、正向累积流量、反向累积流量、瞬时流量.通信时,PC机只需向电磁流量计发送读总累积流量、读正向累积流量、读反向累积流量、读瞬时流量命令即可,因此二者间通信所用的地址帧和命令帧可合二为一,用一个地址命令帧代替.PC机和电磁流量计间的地址命令帧定义如图4.6所示.二者通信所使用的报文可简化为图4.7的格式.
