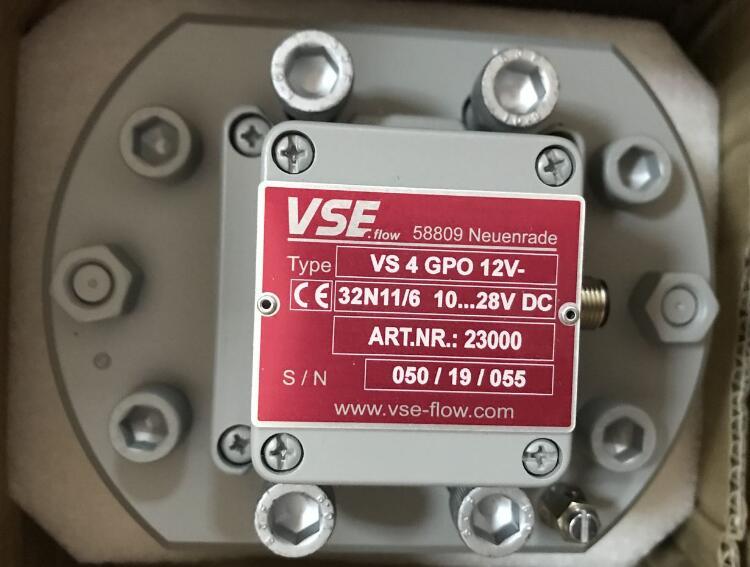

德国VSEVS0.4流量计原装同时我们还经营：容积式流量计主要用来测量不含固体杂质的高粘度液体，例如油类、冷凝液、树脂和液态食品等粘稠流体的流璧，而且测量准确，精度可达士0.2%，而其他流量计很难测量高粘度介质的流量。椭圆齿轮流量计是最常用的一种容积式流量计.如图3-13所示。1.工作原理　　椭圆齿轮流量计的测量部分是由两个互相啮合的椭圆形齿轮A和B以及轴、壳体等组成。椭圆齿轮与壳体之间形成测量室。如图3-14所示。　　当被测流体流经椭圆齿轮流量计时，由于要克服仪表阻力必然引起压力损失，从而在其人口和出口之间产生压力差 . 在此压力差的作用下，产生作用力矩使椭圆齿轮连续转动 .　　由于 P1>P2，P1、P2共同作用产生的合力矩使A轮顺时针转动. 而B轮上的合力矩为零，此时A轮带动 B 轮顺时针转动.A为主动轮.B为从动轮. 在图3-14(b) 所示中间位置时，A轮和B轮都为主动轮.在图3-14(c)所示位置时，A轮上的合力矩为零，而B轮上的合力矩最大.B 轮逆时针转动，此时B为主动轮 .A 为从动轮。如此循环往复，将被测介质以椭圆齿轮与壳体之间的月牙形容积为单位，依次由进口排至出口。椭圆齿轮流量计旋转一周排出的被测介质体积量是月牙形容积的 4 倍。椭圆齿轮流量计的体积流量Q为:Q=4nv2(3-7)式中:n为椭圆齿轮的旋转速度;V2为椭圆齿轮与壳体间形成的月牙形测量室的容积。2.使用特点　　椭圆齿轮流量计适用于洁净的高粘液体的流量测量，其测量精度高，压力损失小，安装使用方便，可以不需要直管段。但被测介质中不能含有固体颗粒，更不能夹杂机械物，否则会引起齿轮磨损甚至损坏。所以为了保护流量计，必须加装过滤器。　　椭圆齿轮流盘计在启用或停运时，应缓慢开、关阀门，否则易损坏齿轮，另外，流量计的温度变化不能太剧烈，否则会使齿轮卡死。从分体式电磁流量计传感器到仪表的阴线都起什么作用，传输的是什么信号？　　答：在量程Q已确定的条件下，即可根据上述流速V的范围决定流量计口径D的大小，其值由下式计算：Q=πD2V/4Q:流量(㎡/h) D:管道内径 V：流速(m/h)　　电磁流量计的量程Q应大于预计的最大流量值，而正常的流量值以稍大于流量计满量程刻度的50%为宜。一般工业用电磁流量计被测介质流速以2～4m/s为宜，在特殊情况下，最低流速应不小于0.2m/s，最高应不大于8m/s。若介质中含有固体颗粒，常用流速应小于3m/s，防止衬里和电极的过分磨擦；对于粘滞流体，流速可选择大于2m/s，较大的流速有助于自动消除电极上附着的粘滞物的作用，有利于提高测量精度。电磁流量计传感器的接地　　为了使电磁流量计可靠的工作,提高测量精度,不受外界寄生电势的干扰,传感器应有良好的单独接地线,接地电阻＜10Ω.在连接传感器的管道内若涂有绝缘层或是非金属管道时,传感器两侧还应加装接地环.a、在金属管道上的接地方式：金属管道内避没有绝缘层,按下图接地.b、 在塑料管道上或有绝缘层、油漆管道上的接地方式：电磁流量计传感器上的两端面应加装接地环,使管内流动的被测介质与大地短接,具有零电位.否则,电磁流量计无法正常工作.磁翻板液位计常用介质：　　热水，盐水，氯水，液化石油气、液氨、乙烯、乙烷，汽油、柴油，食用油，丁二烯，甲醇、环氧（丙烷），二甲苯、轻油、乙醇（酒精），丙酮、氨水、粗苯、啤酒、重油、牛脂、乙苯，水、醋酸、樟脑油，盐酸、焦油、氯磺酸、硝基苯、FR－22，液碱、麦芽糖、20％稀硫酸、硫酸二甲酯，液氯、稀硫酸、浓硝酸、FR－12、氯仿，8％硫酸、发烟硫酸、高氯酸、溴水磷酸、氟油等等。磁翻板液位计应用行业　　电力行业：高/低加，除氧器，凝汽器，锅炉汽包，热井，输水箱，油箱，热网加热器，化学水处理，脱硫脱销工程等　　化工行业：罐区，化学池等，储罐，贮槽，反应釜　　煤化工：甲醇、二甲醚、合成氨/尿素、煤制烯烃、煤制油等　　冶金行业：冷却水处理　　水处理行业：氧化池，沉淀池，水箱，水池等等　　在工业生产中，液位计是必不可少的一环，具有重要的作用。1.环境条件  电磁流量计安装分为两种:一体式和分体式。(1)现场和环境较好的条件下，一般选用一体式，即传感器和转换器组装成一体。(2)分体式电磁流量计即传感器和转换器分开装于不同地点，一般出现以下情况时选用分体式:①环境温度或流量计转换器表面受辐射温度超过60℃;②管道振动较大的场合:③对传感器的铝壳严重腐蚀的场合:④现场湿度较大或有腐蚀性气体的场合:⑤流量计装在高空或不方便调试的场合。2.防爆及防护等级  根据环境要求，选择本安、隔爆型电磁流量计或普通型，并且满足一定的防护等级，按规范进行安装，提高仪表的安全性。3.电极材料  导电介质在电磁流量计管内通过时，在外加磁场的作用下产生感应电势，电极的作用就是把产生的电动势引出来,然后放大、输出标准信号。电极直接跟介质接触，因此，应根据介质的化学性质，选择合适的电极，以免出现腐蚀。常用的电极材质有钽、钛、316L、HC、铂铱合金、碳化钨等。4.接地环或接液环  电磁流量计的输出信号比较小，一般只有2.5~8mV,小流量时信号可能低至几微伏，外界稍有干扰就会影响测量精度。因此，仪表外壳、测量管、介质、仪表屏蔽线等要做好等电位连接，并进行可靠、单独接地。与介质连接的金属部.分，就叫接地环或接液环。接地环的材料选择--般考虑经济性和耐腐蚀性，对于大口径的金属管道上的电磁流量计，为了节约成本，可以不设接地环，将流量计的法兰和管道连起来然后再接地;如果电磁流量计用在小口径的管道上或用在非金属管道上，必须设置接地环。5.内衬材料  内衬主要作用是绝缘，预防电极短路，同时保护测量管不受介质腐蚀。常用的内衬材料包括:聚氨酯橡胶、PFA、天然软橡胶、EPDM橡胶，选择时应根据介质温度、腐蚀性、是否含有固体颗粒、耐磨性能等情况，选择合适的内衬，延.长仪表使用寿命。6.供电电源  一般厂家的电磁流量计采用四线制接线，信号线与电源线分开，可以采用交流220V电源供电，也可以采用直流24V电源供电。原则上采用直流24V安全电源供电，特别是在易燃易爆的环境。德国VSEVS0.4流量计原装超声波液位计基本要求　　超声波液位计换能器发射脉冲超声波时，都有一定的发射开角。从换能器下沿到被测介质表面之间，由发射是超声波波束所辐射的区域内，尽可能有障碍物，因此安装时应尽可能避开罐内设施，如：人梯、限位开关、加热设备、支架等。如果有障碍物干扰情况下，安装时需要进行"虚假回波存储"。另外须注意超声波波束不得与加料料流相交。　　安装仪表时还要注意：最高料位不得进入测量盲区；仪表距罐壁必须保持一定的距离；仪表的安装尽可能使换能器的发射方向与液面垂直。安装在防爆区域内的仪表必须遵守国家防爆危险区的安装规定。本安型的外壳采用铝壳。本安型仪表可安装在有防爆要求的场合，仪表必须接地。测量的基准是探头的下边沿。1、盲区 2、空仓（最大测量距离） 3、 最大量程 4、测量范围注：使用超声波物位计时，务必保证最高料位不能进入测量盲区。安装位置　　在安装超声波物位计的时候，注意仪表和容器壁至少保持200mm的距离。1、基准面2、容器中央或对称轴　　对于锥形容器，且为平面罐顶，仪表的最佳安装位置是容器顶部中央，这样可以保证测量到容器底部。常见安装位置的正误1、错误：换能器应与被测介质表面垂直。2、错误：仪表被安装在拱形或圆形罐顶，会造成多次反射回波，在安装时应尽可能避免安装在容器中央。3、正确1、错误：不要将仪表安装于入料料流的上方，以保证测量的是介质表面而不是入料料流。2、正确 注意：室外安装时应采取遮阳、防雨措施。搅拌　　当罐中有搅拌时，超声波液位计安装尽量远离搅拌器。安装后要在搅拌状态下进行"虚假回波存储"，以消除搅拌叶片所产生的虚假回波影响。若由于搅拌产生泡沫或翻起波浪，则应使用导波管安装方式。泡沫　　由于入料、搅拌或容器内其他过程处理，会在某些液体介质表面形成泡沫，衰减发射信号。如果泡沫造成测量误差，应将传感器安装在导波管内，或使用雷达液位计。导波雷达液位计的测量不受泡沫的影响，是这种应用的最佳选择。气流　　如果容器内有很强的气流，例如：室外安装，而且风很大，或容器内有空气涡流，您应该将传感器安装在导波管内，或使用雷达液位计或导波雷达液位计。现代工业生产中使用智能电磁流量计的领域是越来越广了，智能电磁流量计的测量效果和精度也随着制造技术和工艺的不断进步而不断提高，电磁流量计的测量原理是基于法拉第电磁感应定律：导电液体在磁场中作切割磁力线运动时，导体中产生感应电势，测量流量时，导电性液体以速度V流过垂直于流动方向的磁场，导电性液体的流动感应出一个与平均流速成正比的电压，其感应电压信号通过二个或二个以上与液体直接接触的电极捡出，并通过电缆送至转换器通过智能化处理，然后LCD显示或转换成标准信号4～20ma和0－1khz输出。这样，智能电磁流量计就能测出导电流体的流量了。　　我们在电磁流量计选型时，有一个重要的选型参数，那就是仪表内的衬里材料的选择，为什么电磁流量计要进行衬里，这是由智能电磁流量计测量的原理决定的。电磁流量计一般有一组线圈和两个电极，线圈的作用是给流体加上一个电场，流动的导电液体相当于一个导体，根据法拉第电磁感应定律当导体切割磁力线时会相应产生一个与速度成正比的电动势，电极的作用就是测量这个感应电动势，所以测量管内只有电极是与导电液体相连的，其他部分是内衬，要保证绝缘，电磁流量计才能正常工作。如果有磁场的那段金属管道也与液体相接触，电磁流量计所测的导电液体和金属管之间短路了，就会有导电，就会将电势导走使电磁流量计无法测量电势。所以智能电磁流量计的内部都是有衬里的。　　并且也是基于这个原因，我们用电磁流量计只能来测量导电液体的流量，也就是说智能电磁流量计对于所测介质的电介常数有一个最低的要求，电导率低于阈值会产生测量误差直致不能使用，超过阈值即使有变化也可以测量，示值误差变化不大，通用型电磁流量计电介常数下限值的阈值在10-4~(5×10-1)S/CM之间，视型号而异。工业用水及其水溶液的电导率大于10-4s/cm，酸、碱、盐液的电导率在10-4~10-1s/cm 使用不存在问题，低度蒸馏水为 10-5s/cm 也不存在问题。石油制品和有机溶剂电导率过低就不能使用智能电磁流量计。　　从资料上查到有些纯液电导率较低，认为不能使用，然而实际工作中会遇到因含有杂质而能使用的实例，杂质对增加电导率有利。对于水溶液，资料中的电导率是用纯水配比在实验室测得的，实际使用的水溶液可能用工业用水配比，电导率将比查得的更高，也有利于流量测量。　　根据所测量的介质的不同，智能电磁流量计的衬里材料品种选择也不尽相同，普通的水性介质，比如污水、离子水等与带有腐蚀性的液体介质(酸碱盐溶液)所用的衬里材料就不能一样，包括用来测量的电极的选择也有所不同，根据经验，一般情况下选择衬里材料的指导方法如下。1.普通橡胶，天然橡胶，软橡胶，硬橡胶。　　运行温度60℃，其特点就是富有弹性并且拥有不错的耐磨性能。一般用于城市供排水等领域，耐腐蚀性就相对较差。2.聚四氟乙烯，也叫PTFE，也叫F4。　　比较常用的内衬材质之一，因为其化学性质稳定，所以一般用于卫生级液体或强腐蚀液体，如浓酸浓碱等。3.聚全氟乙丙烯，也叫F46。　　此种材质与PTFE类似，但耐磨性能强于PTFE材质，同样介质温度最高可达100℃。4.聚氟合乙烯，也叫Fs。　　与F4材质类似的特性但承受温度稍差了一些，一般介质温度不超过80℃，性价比高，成本较F4材质低。5.氯丁橡胶，也叫CR，也叫Neoprene。　　其特点为耐磨性能好，且弹性非常出色，一般用于供排水、污水处理等领域。耐腐蚀性能稍差，不耐氧化是它的缺点。6.聚氨酯橡胶，又叫Polyurethane。　　拥有极好的耐磨性能，但对于腐蚀性就显得能力不足了，且电磁流量计温度不得超过80℃，一般用于对耐磨要求比较高的工矿环境，如矿浆煤浆等介质的测量。7.陶瓷材质　　陶瓷无疑是所有材质中最好的，绝对的高端产品，唯一缺点就是价格不接地气，制作过程复杂，对工艺要求极高，售价超高。德国VSEVS0.4流量计原装1.导电性和非导磁性  通过电磁流量计的工作原理可知电极上要产生感应电动势,首先电极必须是导体,因此电极必须具有非常好的导电性能。另外,电极处于工作磁场中,为防止磁力线在电极上集中,电极材料必须是非导磁的。2.耐腐蚀性  在电磁流量计工作的过程中,电磁传感器部分只有电极与被测介质相接触,因此电极材料的耐腐蚀性能是选择电极材料的重要因素。  电极的耐腐蚀性能对测试性能的影响主要分为两个方面。(1)电极受被测介质的腐蚀或磨损,会改变两电极间的距离L。对式的L求偏导,可以得到测量误差(2)电极在被腐蚀的过程中,电极上会出现相当大的直流漂移电压,使测量输出产生大幅度的波动,影响到测试的读数。3.电极的表面效应  电极的表面效应分为表面化学反应、电化学和极化现象,以及电极的触媒作用三个方面。(1)表面化学反应。电极表面与被测介质接触后,为了抗拒被测介质的腐蚀,往往会形成一层薄的钝化膜或氧化层。它们可能会提高电极表面的耐腐蚀性能,但也有可能增加表面接触电阻,导致仪器不能正常工作。(2)电化学和极化现象。由于目前普遍采用低频矩形波励磁,虽然能减弱极化电势的影响,但并不能完全消除极化电势干扰的影响。极化电势与液体介质性质以及电极材料性质有关。电化学现象容易在测量过程中产生浆液噪声和流动噪声,引起仪表输出出现波动现象。为了避免或减小这个现象，可选配与被测液体电化学和极化电势作用小的材料以及低噪声电极。(3)触媒作用。被测介质在电极的触媒作用下产生化学反应而影响测量。4.电极的表面光沽度  电磁流量计电极接触被测介质的表面对于粗糙度要求非常高,一般都应该抛光处理。主要原因有三个方面:表面光滑的金属在电解质中抗腐蚀性能较强;表面粗糙的金属,其产生的抗拒极化的氧化保护膜厚度不均匀,容易被颗粒状、纤维状等流体中的杂质划破，造成变动的直流电位,影响测量的稳定性;表面粗糙的电极容易在测试过程中被被测介质中的杂质污染,表面容易被杂质附着结垢，影响测试效果。电磁流量计在结构上由传感器和转换器组成，其中传感器部分是检测出感应电压信号，也即是流量信号，经过信号传输线送给转换器；转换器部分主要起到处理流量信号，转换成可供显示仪、记录仪、计算机等处理的标准电信号。其结构示意图如图4-1所示。　　电磁流量计传感器通过两端法兰，将它与被测流体所在的管道连接，安装在测量管道上。它是电磁流量计流量测量部分，在设计过程中，它应满足如下作用：（1）能够将流量信号转换成电压信号；（2）通过对转换器合理的设计，使无可避免的干扰所带来的不利影响减少到最小程度，最大程度的提高流量信号的信噪比；（3）在选择材料方面，尽量能够满足工业现场的要求，包括工业环境和电气属性等等。　　电磁流量计转换器不仅仅给电磁流量计提供励磁电流，而且能够接收传感器测量的感应电动势信号，将该信号滤波、放大并转换为标准的电流电压信号，以能够在显示仪表、控制仪表和计算机网络实现对流量的远距离调控、监测、计算。　　电磁流量计原型样机由10种元件组成，表4-1罗列出原型样机的元件清单，给出元件的参数，在装配图中标注出每一个元件的编号与位置，如图4-2所示，并作出了测量管道的三视图。权函数求解系统基础设计主要对管道、电极、励磁线圈进行设计，因为这三个方面的选材与设计直接决定了电磁流量计测量系统的精确度，影响到权函数的实验求解结果，同时在对管道、电极和励磁线圈设计时，要和COMSOL Multiphysics仿真模型中三者的尺寸和位置相一致，以达到权函数实验求解验证仿真求解的目的。一.和其它流量计一样, 虽然电磁流量计它的测量范围比是30:1, 比涡街流量计和差压式流量计都要高, 但也是有限制的,许多客户定表时,常常把它和水表相比较,以为可以测量很低的流速,一般情况下,它只能测0.1m/s.低于此流速电磁流量计就很难正确测量.所以定货初期对流量范围比要搞清楚.定货时不能按原先管道口径来定货,最好按你实际流量来定仪表口径。二.和其它流量计一样,电磁流量计对安装前后直管道也有要求,只不过比其它类流量计要求更低,但最关健一点要满足：就是满管, 再满管.不满管的情况下容易引起流量计乱跳：三.和其它流量计一样,电磁流量计也有防护等级,一般一体式的防护等级为IP65,分体式的为IP68(针对传感器而言), 如果客户对仪表安装环境有要求,安装地点在地下阴井或其它一些潮湿的地方,建议客户选用分体式的.以免选错对仪表造成损害。四.电磁流量计可以测腐蚀性液体,但定货初期客户要正确提供其它测量介质属性,以免选型时对电极选型上的错误,导致传感器在后期使用过程中报废,给客户带来不便和经济上的损失。五.电磁流量计虽说可靠性比较好,一般情况下不会损坏,但由于其原理决定,传感器电极表面一直和液体接触,时间久了,电极表面比较容易受污染。所以电磁流量计一般情况下,客户有条件拆的情况下,建议一年到一年半之间拆出来清洗一次电极以保证流量计整机的测量精度。任何仪器仪表都是需要“保养”的,电磁流量计也不例外。六.在主管线是垂直管线时,一般情况下,要求水流是自下而上,尽量不要自上而下。后者容易引起流量波动比较大。安装除了满管以外,这点也是很重要的,其次就是前后直管道的距离了。严格按标准规定使用、维护,其中孔板流量计与差压变送器及连接部分引压管线是使用、维护的重点。工作中常遇到不易发现的问题分析及解决方法如下。(1)当孔板损伤或入口锐利度改变,会使孔板上下游产生的差压减少,这时流量计计算结果比实际流量偏小，即流出系数发生变化,测量不确定度将超过标准给出的估算值。解决方法:①按标准对流出系数进行修正或更换孔板，此时新孔板的直径比应略大于旧孔板;②若暂无新孔板更换,应按国家标准对流出系数C进行孔板锐利度修正。(2)孔板变形时,应更换,新孔板的直径比应小于旧孔板。(3)使用中的节流装置应按照国家标准GB/T21446--2008要求定期清洗、检查,当发现测量直管段内表壁有明显冲刷、腐蚀、结垢时应及时更换新的测量管段,否则一般情况下会使孔板流量计计量偏低。若暂无新测量管更换,应对流出系数C按标准进行粗糙度修正。(4)为防止取压开关对差压信号的节流,应将针型阀取压开关改为与导压管相同通径的球型阀。(5)压力变送器、差压变送器准确度要求优于1级,将使用范围控制在量程的1/4~3/4，并尽量使工作点附近示值误差最小。当差压变送器工作在量程的20%以下时,应改变差压变送器量程或更换孔板。(6)仪表严格周期检定。注意仪表零位漂移,定期校准,采用零位漂移小的仪表;为防止静压误差，采用静压误差小的变送器,如EJA变送器。(7)孔板上下游应使用零泄漏轨道球阀。(8)孔板流量计操作人员要做好系统检修,注意平衡阀内漏及导压管漏气.堵塞问题。
