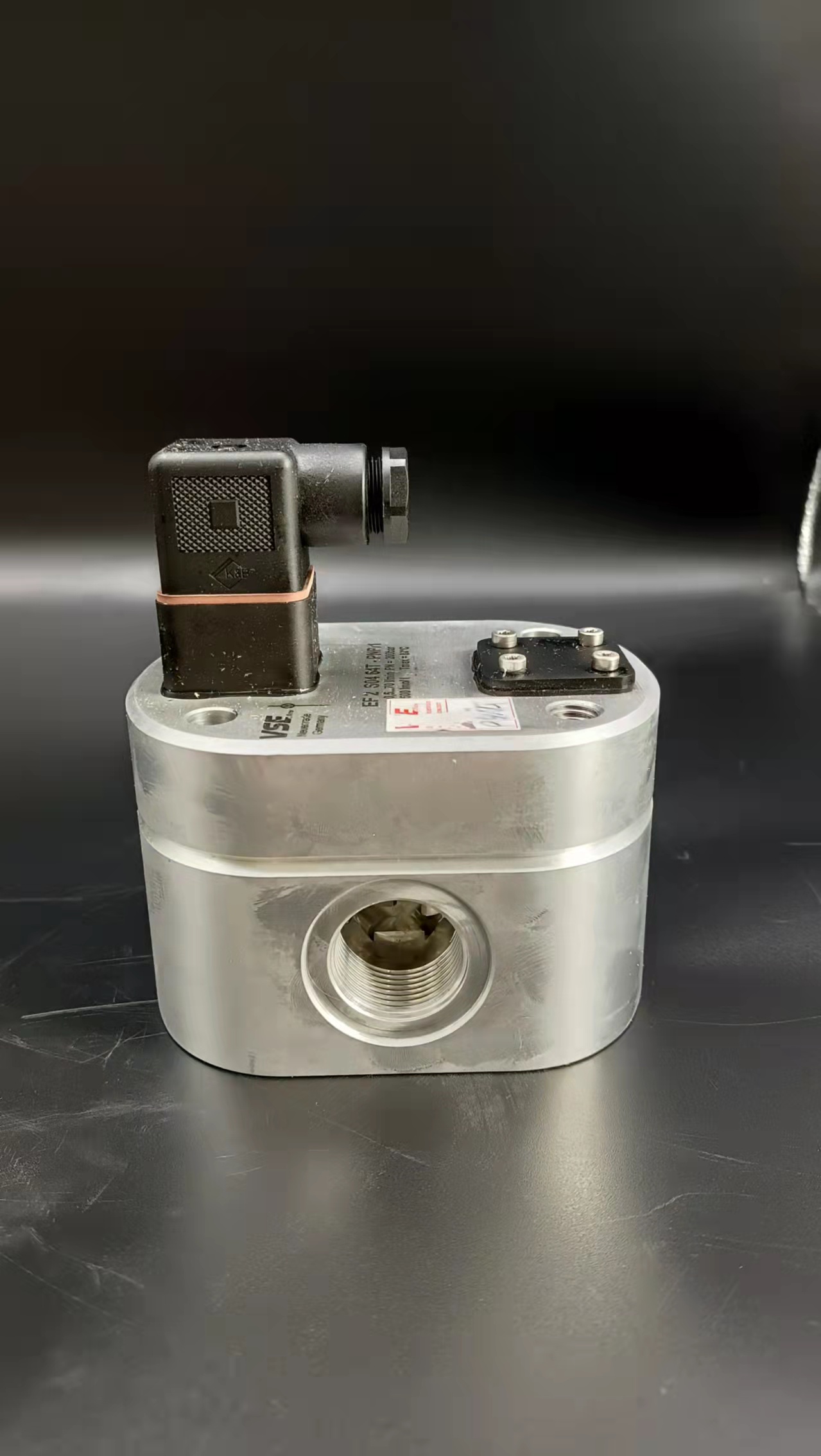

德国VSEAPG流量计库存同时我们还经营：计量管路流量量程变化是实际使用中经常遇到的情况, 特别是直接对没有储气设备用户供气的计量更是如此。我国天然气、煤气的大部分消耗是供给城市作民用燃气的,一般日负荷的变化都比较大,流量的量程变化也就较大。常用孔板流量计的量程比一般为3:1,对于大量程比的场合,一般采用以下三种方法解决。(1)将大流量分段多路并联组合进行测量.在流量量程变化较大的场合,往往采用不同管径的计算管道并联组合,通过计量管路的组合切换来适应流量的变化;这是目前较为常用的方法。(2)更换孔板片改变值进行测量.在不改变标准孔板节流装置和差压计的情况下,通过更换不同开孔直径的孔板,改变孔径比的方法来实现流量测量。适用于较长时间的季节性流量较大幅度改变或供气量的突然变化致使差压计超出规定使用范围的情况。(3)用一台孔板流量计并联不同量程差压计进行测量.采用同一台孔板流量计的一次装置,并联两台或两台以上不同量程的差压计进行切换测量。涡街流量计系统具有八项功能,即瞬时流量及总流量显示(质量流量)、瞬时温度显示、瞬时压力显示、电池容量显示、密码设定、设定系统时钟、流量数据读取(通过专用的串口从仪表读取).(1)瞬时流量和总流量显示　　各个传感器发出的信号,经过放大和整形后,送入单片机处理,然后单片机将计算得到的瞬时流量送液晶显示器显示,在瞬时流量的基础上,每隔一个没定的时间进行累加,得到总流量,同时把这个数据送到液晶显示器显示.(2)密码设定　　仪表的密码分为制造商密码和用户密码两级.制造商在仪表使用前将仪表常数通过功能设定按钮输入仪表,通常这些常数是不能由用户随意改变的,因为它们关系到系统的正常运行和显示正确的流量.用户密码用于用户自己掌握仪表的同常使用,便于用户列仪表数据的管理.(3)瞬时压力、温度显示　　瞬时压力和瞬时温度是经过单片机处理后得到的被测对象的温度.压力数掘,通过该数据可以知道被测介质的工作情况,从而可以对某些参数进行人工调整.(4)设定系统时钟　　仪表内部设置了日历时钟,对流量数据按日期进行不断的储存,便于对使用情况进行监控,方便用户对自己的用量的了解.(5)流量数据读取　　流量数据可以直接从液晶显示器上面读取.由于系统设置了外接数据接口(即串口),可以很方便的实现对系统数据的读取,从而可以实现抄写系统数据的自动化,节省大量的人力.(6)电池容量显示　　当电池电压降到一定程度时,涡街流量计将不能正常工作,为了在仪表能在正常的电压下工作,通过软件措施将电池的电量显示在液晶显示器上,以便用户能及时更换电池.在电磁流量计等节点设备和PC机通信的过程中,由地址帧、命令帧、数据帧、校验和可组成各种功能不同的报文.由于采用主从工作方式来实现通信,电磁流量计等节点设备仅能接收并执行PC机发送来的控制命令,而不能发送命令给PC机.因此,由PC机发往流量计等节点设备的报文一般包括一个地址帧,一个命令帧,若干个数据帧和一个校验和,其报文格式如图4.5a所示：而由流量计等节点设备发往PC机的报文一般包括一个地址帧,若干个数据帧和一个校验和,其报文格式如图4.5b所示.　　由于RS-485电气标准规定每段只能联结32个节点设备,因此可用地址帧中的5位表示这32个地址,其余3位用来表示命令,从而构成地址命令帧.对于控制命令需求不超过八个的通信系统,采用地址命令帧可压缩报文长度提高通信效率.电磁流量计和PC机通信的主要目的是将流量计采集到的数据读到PC机中.这些数据包括：总累积流量、正向累积流量、反向累积流量、瞬时流量.通信时,PC机只需向电磁流量计发送读总累积流量、读正向累积流量、读反向累积流量、读瞬时流量命令即可,因此二者间通信所用的地址帧和命令帧可合二为一,用一个地址命令帧代替.PC机和电磁流量计间的地址命令帧定义如图4.6所示.二者通信所使用的报文可简化为图4.7的格式.1.传感器设计  设计先进的传感器。涡街流量计传感器电容极板的基体在高度下成型。抗高压特性，使核心元件的内部结构提升。现代流场分析技术。对传感器的具体结构以及安装位置进一步改进，增强抗振性能，可以消除各个方向的干扰，搅动，使涡街在流动情况下的抗干扰能力，时域毛刺快乐，频城户外活动稳定。频带能自动跟踪，无须电位器或拨动开关调整频带和灵敏度，无零漂移，量程自由设定，真正实现现场免调试。2.先进性现场总线设计  采用全数字化现场总线的智能涡街流量计。目前，研究现场总线技术是智能仪表的焦点。可以考虑实际需求，增加HART总线接口，该模块采用抗干扰能力强，通信速率高，数据精确高的电路来完成传输数据，它真正RS .485总线通信的抗干扰能力强的特点，又具有输出信号为二线制4~20mA的工业标准，根据各自的通讯，完成HART协议数据协议层和应用层的设计，实现HART总线通信功能.3.先进的数字信号处理方法的设计  应用更先进的数字信号处理方法，能更好地解决干扰问题，提高测量精度，进一步提高的敏感信号与涡街信号在频谱的现场研究，当两种信号频率在研究同一频段且频率非常接近时，无法检测到这两种信号和消除噪声信号的作用，对涡街信号分析的干扰等。塑料则，吸收它分频特性好，会造成光纤精度高。同时，靠近涡街频率的微细滤网，将影响测量精度，还需要研究函数的选择、因此，瀑布幅频特性和中心频率的如何调整频率和采样点数确定，以及在软件编程中如何优化算法，使量少、内存占用量少和性能小，以保证体积小。实时性好和计算精度高等问题。研究强干扰噪声不为基础创建噪声的模板，考虑建立--种通用的模板，真正解决干扰下涡街信号和噪声的判别、分离及提取问题，在传感器条件一定的情况下，考虑利用信号处理技术扩大流量程比，提高小测量精度，全面深入研究流场噪声以及他们对涡街流量计信号影响等。1.被测介质电导率  电磁流量计测量的流体必须是导电的，一般只要电导率超过阈值，即使变化也不影响测量值，但低于阈值将会增大测量误差;通常要求液体电导率不小于5μS/cm，去离子水电导率不小于20μS/cm。2.被测介质温度  电磁流量计一般只能用于工艺介质温度不高于180℃的场合。选型时，要根据被测工艺介质的温度范围，选择测量管内衬材料及传感器线圈的漆包线的耐温等级。常用测量管衬里材料有聚四氟乙烯(PTFE)，适用温度范围-40~+180℃;氯丁橡胶(Neoprene)，适用温度<65℃;聚氨酯橡胶(Polyurethane),适用温度<65℃;3.当被测液体为酸、碱、盐等高腐蚀性介质时  因为电磁流量计仅测量管衬里和电极与被测介质接触，所以只要选好这两者的材质即可。耐酸、碱等强腐蚀性介质的衬里常选用聚四氟乙烯(PTFE)，耐磨损类如矿浆、结晶类介质的衬里可选用聚氨酯橡胶(Polyurethane)。对于电极材质的选，择，一般可查有关防腐蚀手册[2]，对于混酸等成份复杂的介质，应做挂片试验。4.当被测液体为脏污流(两相，浆液等)介质时(1)当介质含有固体颗粒时，水平安装易使下半部内衬及电极磨损严重，这时选用垂直安装较好;衬里要选用高耐磨性材料，如陶瓷或聚氨酯橡胶;电极则采取--些结构措施以防磨损漏液。(2)测量会在管壁附着和沉淀的物质的流体时，应注意电极的污染。可选用刮刀式、可更换式。管壁的附着则可用提高流速以起到自清洗作用，或采取比较方便易清洗管道的连接方法。(3)含有非磁性颗粒或纤维的固液两相流时，如浆液擦过电极表面会产生尖峰噪声，使信号不稳，可选用市电交流激磁或双频激磁仪表。5.工艺介质的流速  仪表口径是根据管道内平均流速而定的，通常选用与管道相同的口径或略小些。一般工业输水管道经济流速为1.5~3m/s,易粘附沉积结垢物质则提高到3~4m/'s或更高，矿浆等磨蚀性强的为2~3m/s。电磁流量计的液体流速范围可在1~10m/s之间选用。原理上，上限流速并没有限制，满度流量的流速下限一般为1m/s,有些产品为0.5m/s,低于此流速，从测量准确度出发应改用小管径，以异径管连接到管道。但加装异径管要注意压力损失的问题。图1为流量计口径、流速与流量关系的曲线图，计算仪表口径时可参照。6.大口径时电磁流量计的选择  电磁流量计按安装形式可分为管道式和探头式。一般优先选用管道式电磁流量计;当工艺管径较大且考虑设备费用时,或安装时不允许管道停流的情况下，可选用探头式电磁流量计(精度可达0.5级)。(1)探头式可装配球阀，可在管道不停流情况下拆、装，利于仪表的在线安装和维护。(2)探头插入深度只需很短，对管道阻力小。--般在直管段足够长时，采用平均流速点测量法，这种方法的测量精度基.本不受雷诺系数变化的影响，探头的插人深度仅为R=0.121D;当直管段较短时，一般采用中心流速点测量法，插入深度R=0.5D(其中D为管道直径)。7.工艺管道材质  若连接仪表的管道是(相对于被测介质)金属导电性的，不需要接电环，若是绝缘性的，则要用接地环，可用普通型，它的材质应与被测介质的腐蚀性相适应。若被测介质是磨损性的，则宜选用带颈接地环，以保护进、出口端的衬里，延长使用寿命。8.安装仪表的工艺管道段的敷设位置  电磁流量计的安装形式可分为三种:一体型、分离型和潜水分离型(IP68)。一般情况选用一体型，它将流量计的传感部分和转换部分(表头)装于一体，便于安装使用;当管道敷设的位置较高不便观察或安装在环境差的场合，可采用分离型，分离长度一般不超过30m;当传感器需要安装在井下、水下的被测现场管道上时，需要选用潜水分离型。一.和其它流量计一样, 虽然电磁流量计它的测量范围比是30:1, 比涡街流量计和差压式流量计都要高, 但也是有限制的,许多客户定表时,常常把它和水表相比较,以为可以测量很低的流速,一般情况下,它只能测0.1m/s.低于此流速电磁流量计就很难正确测量.所以定货初期对流量范围比要搞清楚.定货时不能按原先管道口径来定货,最好按你实际流量来定仪表口径。二.和其它流量计一样,电磁流量计对安装前后直管道也有要求,只不过比其它类流量计要求更低,但最关健一点要满足：就是满管, 再满管.不满管的情况下容易引起流量计乱跳：三.和其它流量计一样,电磁流量计也有防护等级,一般一体式的防护等级为IP65,分体式的为IP68(针对传感器而言), 如果客户对仪表安装环境有要求,安装地点在地下阴井或其它一些潮湿的地方,建议客户选用分体式的.以免选错对仪表造成损害。四.电磁流量计可以测腐蚀性液体,但定货初期客户要正确提供其它测量介质属性,以免选型时对电极选型上的错误,导致传感器在后期使用过程中报废,给客户带来不便和经济上的损失。五.电磁流量计虽说可靠性比较好,一般情况下不会损坏,但由于其原理决定,传感器电极表面一直和液体接触,时间久了,电极表面比较容易受污染。所以电磁流量计一般情况下,客户有条件拆的情况下,建议一年到一年半之间拆出来清洗一次电极以保证流量计整机的测量精度。任何仪器仪表都是需要“保养”的,电磁流量计也不例外。六.在主管线是垂直管线时,一般情况下,要求水流是自下而上,尽量不要自上而下。后者容易引起流量波动比较大。安装除了满管以外,这点也是很重要的,其次就是前后直管道的距离了。德国VSEAPG流量计库存卡装式涡轮流量计高精确度，一般可达±1%R、±0.5%R，高精度型可达±0.2%R重复性好，短期重复性可达0.05%~0.2%,正是由于具有良好的重复性，如经常校准或在线校准可得到极高的精确度，在贸易结算中是优先选用的流量计输出脉冲频率信号，适于总量计量及与计算机连接，无零点漂移，抗干扰能力强可获得很高的频率信号（3-4kHz），信号分辨力强范围度宽，中大口径可达1:20，小口径为1:10结构紧凑轻巧，安装维护方便，流通能力大适用高压测量，仪表表体上不必开孔，易制成高压型仪表涡轮流量计传感器类型多，可根据用户特殊需要设计为各类型传感器，例如低温型、双向型、井下型、混砂型等可制成插入型，适用于大口径测量，压力损失小，价格低，可不断流取出，安装维护方便  气体涡轮流量计准确度等级为1.0级,在音速喷嘴法气体流量标准装置上检测时出现绝大多数不合格的问题，而之前并未:出现类似情况,该品牌流量计的合格率很高,通过对基表的检测与高频脉冲输出的检测,二者误差一致,且均为负误差,仪表显示与输出均正常。表1为误差最大的一台气体涡轮流量计高频脉冲输出误差和基表机械显示部分的误差值。   通过对标准装置的自检,并未发现异常,装置工作正常。为了保证检测的可靠性,将该批仪表在.2000L钟罩式气体流量标准装置上进行了复检。音速喷嘴法气体流量标准装置与2000L钟罩式气体流量标准装置的系统误差在0.3%以内。通过复检发现气体涡轮流量计的示值误差在不断变化,重复性较差,随着检测时间的延长,示值误差不断减小，向正方向发展,考虑到音速喷嘴实验室的环境温度为10.5℃,钟罩实验室温度为20.1℃,因此进行恒温.后再进行试验。恒温后再次对气体涡轮流量计进行检测,表2为该台气体涡轮流量计的高频输出误差。   通过表2可以发现在恒温后的检测结果误差发生了较大的变化,重复性也较好,考虑到两套装置的系统误差不超过0.3%,但实际检测结果最大误差偏移达到了2.30%，如此之大的偏移量并不是标准装置所引起的。将该台气体涡轮流量计马上拿到音速喷嘴气体流量标准装置上进行复测,所用喷嘴未改变,检测结果见表3。   从表3可以发现在没有对仪表经过任何改动的情况下,在同样的装置下,仪表的示值误差合格,且和之前在装置上检测的误差发生了较大的偏移。通过分析实验中各个影响因素,发现变化较大的只有温度,为了确认影响因素为温度,将该流量计在音速喷嘴实验室10.5℃的环境温度下恒温，恒温后再进行实验,检测结果见表4。   通过恒温后的气体涡轮流量计的示值误差与最开始检测的误差相接近,说明温度变化对仪表的误差产生了较大的影响。通过对送检用户的询问,由于用户是外地送检,出发较早,且送检车辆空间有限，所以在送检前一天晚上就将部分仪表的外包装拆掉,并将表装车,放置在室外,第二天早起送检,虽然在检测之前进行了短时间恒温，但表体温度仍然较低。1、测量管、法兰、浮子的材料选择   针对酒精、乙醛流量测量,可采用一般防腐材料1Cr18NigTi制作测量管、法兰、浮子;针对粗醋酸、冰醋酸的流量测量,由于其腐蚀性强,则测量管内部接触被测介质的所有部位和浮子均要衬聚四氟乙烯材料,测量管、法兰采用1Cr18NigTi材料。 2.金属管浮子流量计和口径的计算与选择(针对液体流量测量) (1)当工艺专业提出液体体积流量Qva,我们用下式计算系数FV: 其中:ρs是所选择浮子材料的密度(g/cm3);1Cr18NigTi浮子ρs=7.8(g/cm3);PTFE浮子ρs=3.4(g/cm3);ρs是被测量介质的密度(g/cm3)。(2)根据以上计算得到的系数FV,我们可以得到对于液体用水标校时的流量QV(水):QV(水)=FV·Qva (3)根据生产厂家提供的流量表可选择出QV(水)所对应的金属管浮子流量计的口径、浮子号。 (4)按此浮子号的量程值除以系数FV得出介质的流量范围QN,刻度可在0.9QN至1.1QN选择。 (5)举例说明。原始技术数据见表1,计算结果及选择见表2。 3.现场显示及远传的选择   现场显示选用M7,指示实际状态下流体的瞬时流量值/小时。   远传型式可选用Es-电远传输出4～20mA,亦可选用EX-本安防爆远传输出4～20mA。 4.显示仪表选择   选择流量积算仪,它具有瞬时流量显示和比例累积流量积算功能。德国VSEAPG流量计库存  电磁流量计供电电压问题是最主要的问题，也是此次仪表更换的最大困难。电磁流量计A是DC24V供电回路，两线制;电磁流量计B是AC220V供电,四线制。将B表安装在现场就意味现场要接一条AC220V的供电线，电缆设计之初肯定留有一定的余量(参照SH30822019石油化工仪表供电设计规范余量要求)。但是AC220V供电设备在现场并不是很多,想找到一根备用的AC220V电源线或许不是那么容易。   经现场核实电磁流量计A的安装位置附近并没有AC220V供电设备，距离太远的设备如果现场重新配管施工AC220V电缆线路,因涉及动火作业或者挖掘作业,在投用装置里面有很大的风险，而且工期太久。所以AC220V电源通过备用电缆的想法走不通。进一步现场核查发现，电磁流量计A非直拉电缆，中间有接线箱，接线箱内有多部仪表通过一根16P本安电缆接至中控室，该16P本安电缆有6P备用线,其余10P电缆所接仪表为电磁流量计A和3台液位开关、6台阀位回讯。现考虑通过这根16P的电缆中的1P走AC220V电源。接线箱到仪表端重新敷设一根临时电源线约15m,16P电缆到现场机柜间,将AC220V的1P备用线从端子柜通过一对端子排重新引出，加接电源线接至电源柜。该方案可行性分析如下: 1)16P本安电缆中液位开关信号、阀位回讯信号都是通断的开关信号,抗干扰能力强。电磁流量计B最大功率为75W,电流不大,且AC220V的电压波形好，比较稳定,对DC24V负载造成串扰的影响考虑可以接受。 2)AC220V电源信号走原本安电缆路径.是不符合规范的。综合客观实际要求，只能最大限度地满足规范又要考虑现实情况。根据HG-T20512-2014仪表配管配线设计规范中7.1.3(见表3)和7.1.5(见表4)要求,可以知道仪表信号电缆与电力电缆平行敷设最小间距都是50mm。此处是该次故障处理没办法克服只能容缺的地方。 3)机柜间电缆布线,因是在投用盘柜施工，同一柜子仪表在线的同时进行布线接线，施工安全尤为重要。考虑采取充足准备，提前加工,尽量减少盘柜内动作，由有经验的接线员接线,禁止携带对讲机进入机柜间等措施。确保机柜间电缆布线接线安全。 综合分析，该方案的可行性可以接受。插入式热式气体质量流量计的信号发生模块包括两个传感器探头、温度补偿电桥和电压调整电路三部分/如图所示,本课题所设计的是插入式恒温差质量流量计,采用热消散效应，所以我们选择铂热敏电阻Pt20和Pt1000分别作为流量计的流量探头和温度探头，铂热敏电阻的阻值对温度反应灵敏.与所处环境温度基本呈线性关系,确保了我们对流量计精度的要求;同时，铂热敏电阻的温度系数大,在测量范围内,物理化学性能稳定,可以反复加热冷却,使用寿命长,完全可以用来做传感器材料,保证流量计的稳定性要求;而且热敏电阻的体积可以做到很小,减小插入式热式气体质量流量计对流体流动状态的影响,保证流量测量值的真实有效。涡街流量计至少保证流量计前15倍管径，流量计后5倍管径。如流量计前有弯头，缩进，扩大等干扰源，则需保证流量计前30–40倍的管径，流量计后6倍管径。流量计应安装于调节阀，压力或温度传感器的上游。　　涡街流量计主要用于哪些介质流量测量：如气体、液体、蒸气等多种介质。利用在流体中设置三角柱型旋涡发生体，则从旋涡发生体两侧交替地产生有规则的旋涡，这种旋涡称为卡门旋涡，旋涡列在旋涡发生体下游非对称地排列。常见问题主要有指示长期不准;始终无指示;指示大范围波动，无法读数;指示不回零;小流量时无指示;大流量时指示还可以，小流量时指示不准;流量变化时指示变化跟不上;仪表K系数无法确定，多处资料均不一致。总结引起这些问题的主要原因，主要涉及到以下方面选型方面的问题。　　涡街流量计技术指标的提高是行业发展的追求，如测量范围，电阻从超导到1014Ω，温度从接近绝对零度到1010℃。如测量准确度，时间测量从30万年不差1秒提高到600万年不差1秒。追求高稳定性和高可靠性随着仪器仪表和测控系统应用领域的不断扩大，可靠性技术在航天航空、电力、冶金、石油化工等大型工程和工业生产中起到维护正常工作的重要作用。　　保障现场仪器仪表的测控系统正常工作的涡街流量计也要求高稳定性和高可靠性。因为新材料的出现和各种加工技术的发展，现代的可靠性按平均无故障时间与10年前相比提高了3倍。　　涡街流量计热敏检测元件灵敏度高，适用于温度(<350℃)和较低密度的气体测量，但因热敏电阻用玻璃封装，较脆弱，敞易受流体中的污物、有害物质及颗粒物的影响，所以被测介质还应足清洁的液体或气体。电磁流量计等节点设备和站内PC机间的通信采用异步串行通讯控制规程,并采用地址位唤醒握手协议.因此在协议中规定了传地址和传数据两种不同的帧格式,如图4.4所示.地址帧和数据帧都有11位,其中第l位和最后l位相同,分别为起始位和停止位,紧接起始位的是8位数据位,第9位为标志位,用来区分所发送／接受的帧信息是地址帧还是数据帧.第9位为1时,表示PC机发送/接受的是“地址帧"：第9位为0时,表示主机发送/接受的是"数据帧".命令帧与校验和的发送格式与数据帧相同,因此可由数据帧演化得到.
